Что собой представляет проточный водонагреватель для бассейна?

Комплектация и аксессуары.

Флагманом линейки нагревателей TERMOPOOL является модель VOLCANO PRO 50.В его комплектацию входит всё необходимое для полноценного и быстрого нагрева воды. А именно: Армированная нержавеющей проволокой спираль 36м (труба нержавеющая сталь AISI 304 32*2мм) , покрытая изнутри термостойкой эмалью до 1000 градусов. Крышка выполнена из нержавеющей стали AISI 304, (3мм) с применением усилений из нержавеющего квадрата 15мм и декоративными элементами, так же выполненными из нержавеющей стали. Дымоход изготавливается из нержавеющей стали. Состоит из из двух труб 0,5м, диаметром 140мм, задвижки и дефлектора. Экран из нержавеющей стали 0,8мм, который полностью закрывает спираль. Подставка (выполненная из стали 5мм и изготовлена с применением лазерной резки) покрыта термостойкой эмалью. Колосник выполнен из чугуна толщиной 20мм. Зольная чаша из нержавеющей стали. Кольцо/Кожух с декоративной резкой и дверцей для удобного извлечения золы.( из нержавеющей стали толщиной 0,8мм) высота 180мм.

Комплектация VOLCANO Pro

Для тех кто хочет обложить нагреватель камнем или установить в уже имеющуюся печь, мы изготовили серию нагревателей BASIS 2021.В стандартный комплект Basis входит:

Спираль (труба нержавеющая сталь AISI 304 32*1,5мм),покрытая изнутри термостойкой эмалью до 1000 градусов. Подставка (выполненная из стали 5мм и изготовлена с применением лазерной резки) покрыта термостойкой эмалью. Колосник выполнен из чугуна толщиной 20мм. Кольцо/Кожух ( из нержавеющей стали толщиной 0,8мм) вокруг подставки, высота 150мм.

Стандартный комплект BASIS Pro

Дополнительно для серии BASIS можно приобрести:

Крышку, которая повысит мощность Вашему нагревателю для бассейна на 15-20%. Крышка выполнена из 3-х мм. стали, окрашенной термостойкой эмалью. Лючок крышки позволяет установить на его месте казан, коптильню или решётку. Совмещайте нагрев бассейна с готовкой!!! В крышке имеется выход под дымоход.

Крышка нагревателя

Серия Basis стандартный комплект слева, с экраном и крышкой справа.

Защитный экран придает завершенный вид спирали. Ограждает Вас от жара и в отличии от самой спирали, которая покрывается сажей и подтеками конденсата, сохраняет красивый вид нагревателя на долгие годы! Защитный кожух позволит оградить бассейн от жара и искр.

Подогрев бассейна солнечными коллекторами

Подогрев бассейна с помощью солнечных коллекторов

Использование энергии солнца самый дешёвый и перспективный вид энергии. За это не надо платить деньги, необходим только ясный солнечный день. Солнечный коллектор выглядит в виде больших плоских сегментов. Состоит он из многочисленных трубочек маленького диаметра, которые изготавливаются из чёрного полипропилена. В этих маленьких трубочках и происходит нагрев воды с помощью солнечного излучения.

Встраивается такой обогреватель для бассейна в систему фильтрации воды. За счёт постоянной циркуляции, вода в бассейне может за короткий промежуток времени значительно потеплеть. Устанавливают такие солнечные батареи на крыше или в районе бассейна. Ориентируют их в направлении юга или юго-запада, чтобы больше взять солнечного тепла. Существует ручная и автоматическая регулировка температуры воды. Мощность батарей подбирается в зависимости от кубатуры бассейна.

Материалы для установки солнечного коллектора

Желательно изначально начертить схему будущего коллектора. По нему проще сделать расчет расходуемых материалов.

• Деревянные брусья и рейка.
• Листы толстой фанеры.
• Лист металла (жесть, оцинковка).
• Металлопластиковые или полиэтиленовые трубы.
• Крепежи, хомуты, угловые фитинги, тройники, штуцера. Все что необходимо для того чтобы собрать пластиковую конструкцию.
• Алюминиевый профиль.
• Стальные мебельные уголки, чтобы собрать корпус.
• Стеклопакет или стекло толщиной 4 мм.
• Пенополистирол в рулоне.
• Доска обрезная.
• Погружной насос мощностью не менее 3 куб. м. в час.
• Обратный клапан.
• Гвозди, шурупы.
• Средство для обработки древесины от гниения.
• Черная краска.
• Фум-лента.

Инструкция и рекомендации по использованию

Работы начинаются с разворачивания и осмотра тента, подготовки наматывающих устройств, сшивания или спайки полотнищ (при необходимости). К настилу тентов приступают через 48 часов после любой химической обработки бассейнов.

 Правила установки

Укрытия небольшого размера просто разворачиваются и укладываются поверх воды, пупырчатой стороной вниз, с поправкой, но без стягивания или фиксации краев.

Длинные квадратные или прямоугольные полотнища настилаются после крепления опор наматывающих устройств на удобной для владельца (в идеале – не продуваемой) стороне бассейна.

При обычной (в пределах 4-7 м) длине тент не нуждается в дополнительных фиксаторах и сматываются вручную, в остальных случаях его удерживают по краям ремни или специальные системы. Тенты сложной формы настилаются на воду после примерки и проверки направления. –

Обслуживание

С целью продления срока службы тента и поддержания оптимальных параметров рекомендуется:

• Сматывать тенты перед вводом агрессивной химии в зимний период или при нагреве воды свыше +30 °С.
• Поправлять края тентов при смещении.
• Периодически аккуратно сметать сухой крупный мусор с внешней стороны тента.
• Очищать, высушивать и убирать на хранение неиспользуемое покрытие. Упаковываемые тенты сворачивают в рулоны или аккуратно складывают, без давления или заломов.

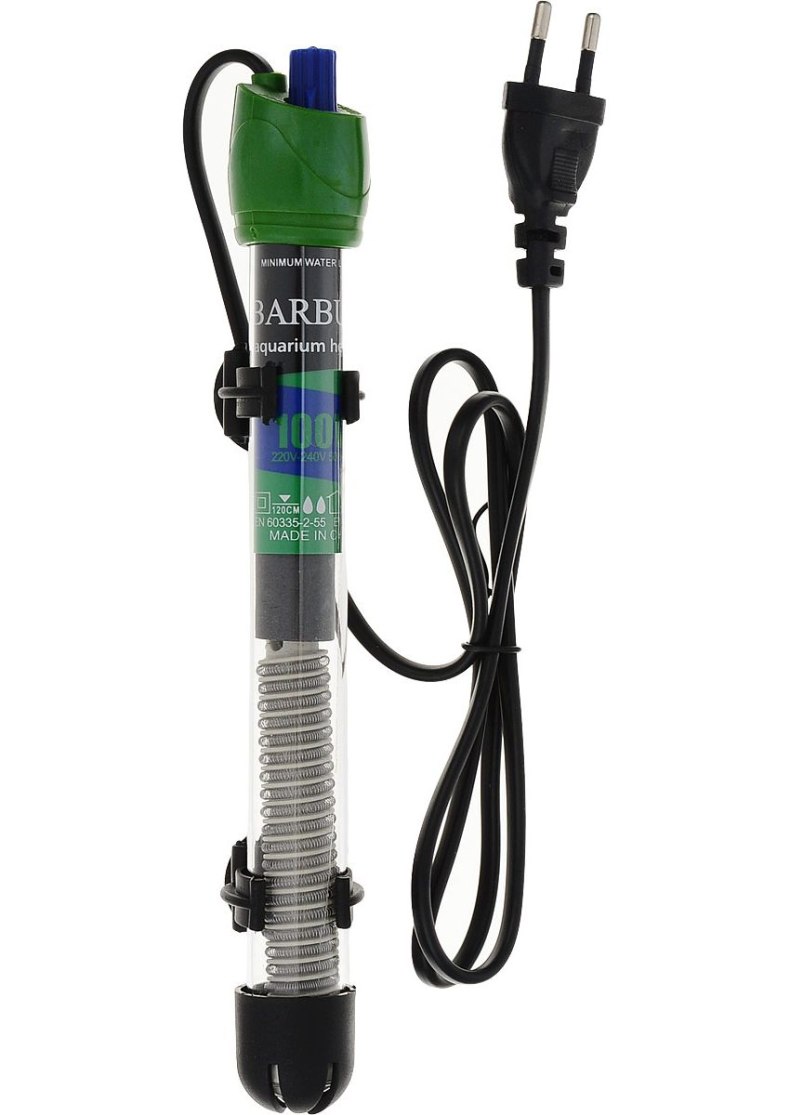

Как использовать нагреватель для аквариума

Перед началом установки нагревателя внутрь аквариума необходимо тщательно ознакомиться с правилами его эксплуатации.

Стандартные модели оснащены следующей инструкцией:

• Обогреватель не должен контактировать с галькой и речным песком;
• Прибор следует зафиксировать в вертикальном положении, обеспечивающим равномерный нагрев;
• Чтобы нагревательный прибор прослужил дольше времени рекомендуется размещать его рядом с фильтром. Таким образом удается сократить объём накипи, которая чаще всего появляется на поверхности металлических элементов;
• В больших аквариумах размещать прибор необходимо на глубине 90 см от краёв. При таком положении жидкость будет быстрее нагреваться, что поможет сократить затраты на электроэнергию;
• Запрещено погружать какие-либо предметы в аквариум в момент работы устройства. Таким образом увеличивается риск короткого замыкания;

После фиксации нагревателя в аквариуме рекомендуют подождать 15 минут, а после включать прибор для дальнейшего использования.

Преимущества и недостатки электронагревателей для бассейна

Если сомневаетесь в правильности выбора того или иного нагревателя для воды в бассейне, то следует рассмотреть преимущества использования конкретно тех приборов, которые работают от электричества.

1. Электрический нагреватель очень компактный, не занимает много места, подходит для небольших помещений.
2. Внутри установленный ТЭН, предназначенный для подогрева воды, покрыт несколькими защитными слоями, чтобы обезопасить элемент от коррозии.
3. Его удобно устанавливать и вы можете сделать это самостоятельно.
4. Быстро нагревают воду.
5. Имеют регулировку температуры, может поддерживать заданную температуру в бассейне.
6. Могут быть автоматизированы.
7. Не загрязняют окружающую среду, не производят неприятных запахов.
8. Имеют хороший дизайн и уместно смотрятся рядом с бассейном.
9. Не только нагревает воду, но очищает ее благодаря наличию насоса с фильтром в наборе.

Теперь что касаемо минусов, то главный из них – это высокая мощность потребления энергии, а то может обойтись не очень дешево для владельца бассейна. Кроме того, проточные нагреватели оснащены внутри ТЭНом, который обеспечивает подогрев воды, но чтобы на нем не образовывалась накипь, вода должна быть мягкой, без примесей соли. Это позволит продлить срок службы нагревательного элемента.

Это интересно: Пленка для бассейнов — основательный взгляд на вопрос

Тепловые

Своим внешним видом они несколько напоминают кондиционер. Управлять ими можно с помощью пульта или непосредственно с панели прибора.

Рабочее напряжение 220 В. Принцип работы тепловых нагревателей в корне отличается от рассмотренных ранее.

Электроэнергия расходуется не на нагрев, а на работу компрессора и электродвигателя вентилятора. В этом приборе осуществляется перекачка тепла из одной среды в другую.

Другими словами, энергия окружающей среды преобразуется с помощью компрессора в тепло, которое через теплообменник идет на обогрев воды.

Такая система нагрева воды успешно используется как в переносных, так и в стационарных бассейнах.

Выбор водонагревателя в первую очередь зависит от объема воды, которую нужно нагреть, и от конструкции бассейна. Если используется детский надувной бассейн, то вполне достаточно маломощного электрического нагревателя.

В случае, когда бассейн стационарный или большой каркасный, здесь предпочтение нужно отдавать мощным нагревателям, оборудованными котельными установками, которые абсолютно безопасны в работе.

Смотрите видео, в котором пользователь демонстрирует устройство эффективного солнечного нагревателя для бассейна, сделанного своими руками:

Bestway

Компания основана при содружестве США и Китая, поэтому сочетает в себе достойное качество и доступную цену. В основном они выпускают водонагреватели маленькой мощности, поэтому используются для обогрева надувных и каркасных бассейнов небольших размеров.  При потреблении в 3 кВт он может нагреть воду за час на 1-2 градуса. Максимально нагреть водоем можно до 35 градусов. Во многих моделях в набор входит тент, который позволяет ускорить процесс обогрева. Однако, дешевые модели не оснащены термостатом, поэтому контролировать температуру водоема придется самостоятельно.

Pahlen

Это качественная техника со Швеции, довольно высокой мощности (максимум до 18 кВт). Большая мощность требует повышенное напряжение в сети в 380В. Водонагреватель может нагреть бассейн до 40 градусов. Материал корпуса нерж сталь или пластик (в более слабых моделях). Акцент в этой компании делается на надежность и безопасность, поэтому все приборы защищены от перегрева автоматической системой отключения.

Водонагреватель Pahlen

Солнечные

Водонагреватели, использующие энергию солнца, получили широкое распространение. Простота устройства, легкость в эксплуатации и ощутимый экономический эффект делают солнечные нагреватели все более распространенными. Нет затрат на электроэнергию, газ, твердое топливо. Достаточно лишь солнечного освещения 3-5 часов в день, и вода в бассейне будет теплой. При этом никакого вреда экологии. Если в систему солнечного нагревателя подключить подогреватель любого типа, то вода в бассейне закрытого типа будет теплой в любое время года.

Приобретая солнечный водоподогреватель в торговой сети, его стоимость может показаться довольно высокой. Но дело в том, что через небольшой промежуток времени, работая на бесплатной энергии, такая установка полностью себя окупает.Своими руками можно сделать упрощенный вариант солнечного обогревателя, например, на даче. Самая примитивная конструкция потребует 20-40 метров черного шланга, насоса для перекачки воды и удобной площадки, где будет уложен шланг. Это может быть частью забора или крыши дачного домика. Останется все собрать воедино, подключить и можно пользоваться. Тепла от такой гелиоустановки хватит для обогрева на только маленького надувного, но и среднего каркасного бассейна. По отзывам тех, кто делал такую систему, работает она изумительно.

Устройство проточного нагревателя

Перечислим основные узлы и рассмотрим принцип работы. Корпус прибора оснащен проточным ТЭНом, который помещен в защитную колбу, поэтому практически не подвержен накипи. Вода проходит сквозь нагреватель, достигая оптимальной температуры. Преимущества такой работы в том, что вы в любое время можете получить горячую воду.

Чтобы создать электроводонагреватель, самое главное — приобрести ТЭН. У вас есть два варианта:

Простой — купить новый элемент в магазине

Важно правильно подобрать мощность: обычная сеть не выдержит более 5 кВт, а для дачи лучше брать 3-4 кВт.
Изготовить самодельный ТЭН.

Что понадобится для изготовления нагревателя:

• Спираль (ТЭН).
• Медная трубка для изготовления защитного корпуса.
• Две трубки из стали с резьбой диаметром ½.
• Лист стали толщиной 3 мм.
• Нихромовая проволока.
• Жаростойкий клей.
• Антикоррозийная краска.
• Газовая горелка.
• Аппарат для сварки.
• Болгарка.
• Дрель.
• Щетка по металлу.
• Острый керн.
• Электроды.
• Молоток.

Как сделать ТЭН самостоятельно:

Закрутите спираль из медной трубки. Делайте не менее трех витков на расстоянии друг от друга.

• Вокруг трубки плотно наматывайте проволоку, чтобы между витками не оставалось зазоров. На концах закрепите жаростойким клеем.
• Для получения большей мощности спирали запитываются параллельно. При последовательном питании нагрев будет выполняться хуже.
• Затем элемент размещается в медной трубке и запаивается.

Чтобы точно изготовить электрический прибор, нужно произвести расчет материалов.

Расчет для изготовления прямоточного ТЭНа

Нужно вычислить размеры будущего нагревателя, сколько потребуется проволоки и трубы из меди.

Сколько проволоки может понадобиться? Для принятия душа с нормальным напором и нагревом воды мощность должна составлять не менее 5 кВт. Из расчетов ниже видно силу тока:

Р=IхU; I=P/U=5000 Вт/220В=23 А

Поэтому заранее позаботьтесь о нормальной проводке в помещении. Лучше используйте кабель толстого сечения. Теперь вычислите показатели по такой формуле:

R (максимальное сопротивление составляет 1,1 Ом х мм²/м) = р (сопротивление проволоки) х L/S (площадь сечения).

Как узнать площадь поперечного сечения? Только методом вычисления:

S= πr² = 3,14х0,5²=0,8 мм²

Длина проволоки:

L= 8,8/1,4=6,2 м

Поделите это число на количество витков ТЭНа.

Допустим, размеры трубки равны 10 мм, а толщина 1 мм. При параллельном наматывании проволоки расстояние между витками должно быть 2 мм.

Способы подогрева воды

Выбор того или иного способа подогрева бассейна зависят от объема чаши, от расположения бассейна на местности (крытый или открытый), в какой широте расположен (достаточно ли поступает солнечного света или нет). А самый важный показатель, чтобы затраты на обогрев такого бассейна были минимальны. Ведь, чтобы нагреть воду в бассейне, потребуется не только много времени, но и отдачи тепловой энергии. Причем подогрев бассейна, зависит от его назначения, соответственно температура должна быть разная. В спортивном – от 24 до 28 градусов. В оздоровительном от 26-29 градусов. В лягушатнике до семи лет температура должна быть 30-32 градуса. В детском бассейне старше 7 лет- 29-30 градуса. В гидромассажном бассейне и спа температура колеблется от 35-39 градусов. Существуют несколько видов водонагревателей для бассейна:

• Проточный;
• При помощи теплообменника;
• Солнечный коллектор.

Рассмотрим каждый тип отдельно.

Самостоятельное изготовление теплового насоса

Наиболее осуществимым является изготовление своими руками насоса системы воздух-вода. Для этого нужно собрать и подготовить основные элементы конструкции (испаритель, компрессор и конденсатор) и объединить их в единое целое.

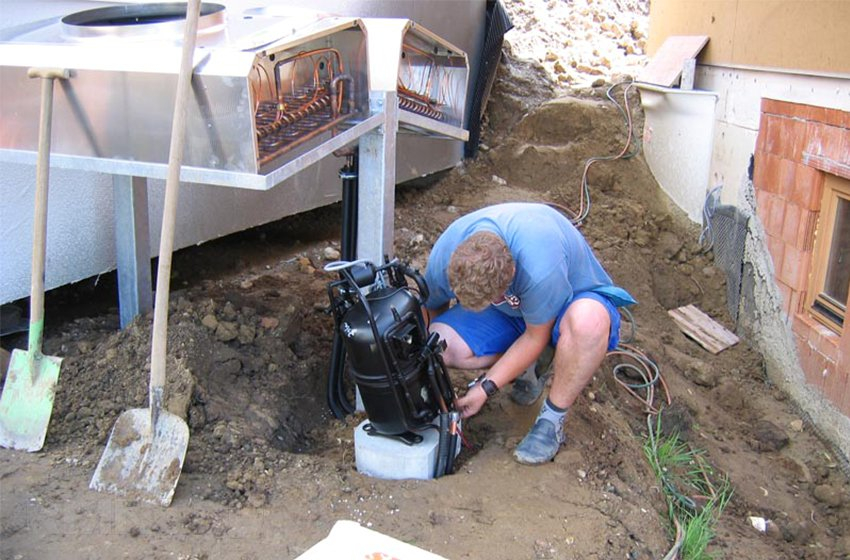

Создание теплового насоса своими руками

Далее нужно соорудить конденсатор. Для него аналогичным образом изготавливается второй змеевик, который помещается во второй бак, на этот раз металлический. Металл должен быть устойчив к коррозии. После помещения змеевика в бак концы медной трубки выводятся наружу, а бак герметизируется посредством сварки.

Изготовить в домашних условиях компрессор представляется маловероятным. Поэтому нужно просто найти или купить этот элемент, снятый со старой сплит-системы. Когда три основных элемента готовы, производится их соединение системой труб. После этого необходимо провести заливку хладагента и наладить электропитание агрегата. Остается обеспечить контакт конденсатора с нужным теплоприемником и можно запускать тепловой насос.

Таким образом, выгода от использования теплонасоса для подогрева воды в бассейне оправдывает вложения в его приобретение. Тем более, что они окупятся в перспективе длительного использования.

Виды и подключение к водопроводу и электричеству

Есть два основных вида проточных электроводонагревателей: напорные и безнапорные. Напорные называются еще системными и в названии часто имеют слово Sistem. Они подключаются в разрыв водопроводной трубы, как правило, имеют большую мощность и могут обеспечить горячей водой две и более точки водоразбора.

Безнапорные или индивидуальные проточные водонагреватели подключаются как обычная бытовая техника — через гибкий шланг или отводом водопроводной трубы. Снабжают подогретой водой одну точку, имеют относительно небольшие мощности (3-7 кВт) и невысокую стоимость. Существуют они в разных формах:

• в виде отдельного прибора (чаще всего — прямоугольная пластиковая коробка), который закрепляется рядом с мойкой или душем;
• насадки на кран;
• кран с элеткроподогревом воды.

Если вам необходимо переждать несколько недель отключения горячего водоснабжения, можно поставить индивидуальный безнапорный электрический проточный водонагреватель любого вида. Если же снабжение горячей водой требуется постоянное, более рациональной будет установка напорного агрегата.

Подключение напорного водонагревателя к водопроводу

Напорные или системные электроводонагреватели подключаются к существующей системе водоснабжения в разрыв трубы. Они врезаются при помощи тройника, который устанавливается до первого ответвления. На входе холодной и горячей воды ставятся отсечные шаровые краны. Они отключают прибор, если есть централизованное горячее водоснабжение. Еще эти краны нужны для того, чтобы при необходимости устройство можно было снять для ремонта или замены.

Подключение системного электрического проточного водонагревателя к водопроводу

Качество водопроводной воды оставляет желать лучшего и врезать нагреватель лучше после фильтра. Если фильтра на входе в квартиру нет, его желательно установить или сразу после ответвления на квартиру, или уже перед водонагревателем.

В частном доме такой агрегат будет работать при наличии насосной станции или собранной самостоятельно системы с гидроаккумулятором. Врезается он после всех фильтров, с выхода идет разводка на потребителей.

Подключение безнапорного к воде

Безнапорный (индивидуальный) электрический проточный водонагреватель стандартного вида подключается как обычный бытовой прибор. Должен быть отвод от водопровода с краном и резьбой на конце. При помощи гибкого шланга в оплетке устройство соединяется с водопроводом.

Как подключить к водопроводу безнапорный нагреватель

Насадки на кран для нагрева воды — немногочисленная группа. Они в основном накручиваются на резьбу на конце излива (гусака). Для этого сначала откручивается сетка, которая обычно там установлена.

Насадка на кран для нагрева воды Polaris SMART P 5.5

Еще некоторое время тому назад их было довольно много, но отличались они невысокой эффективностью. Сама насадка имеет солидные размеры и на низкий кран ее не прицепишь — мешает. К тому же на рынке появились краны с электроподогревом воды, которые лучше греют воду, имеют возможность регулировки температуры и более удобны в обращении. Они устанавливаются на место обычного крана на мойке или раковине. Единственное чем отличается установка — необходимостью электрического подключения.

Электрическое подключение

Любой электрический проточный водонагреватель — устройство мощное и требует наличия отдельной линии электропитания. В качестве исключения можно подключить в линию, которая идет на электроплиту — линия по параметрам подходит. Только в этом случае надо следить, чтобы плита и проточный водонагреватель не включались в работу одновременно, иначе автомат сработает по перегрузке.

Подключение проточного электроводонагревателя стандартное — от щитка фаза из ноль заводятся на двухконтактное УЗО (обязательно разрывать и фазу и ноль), затем фаза заводится еще и на автомат и только после этого подается к потребителю.

Подключение проточного водонагревателя к электричеству

Само подключение может выполняться через трехконтактную вилку с розеткой с обязательным подключением заземления. Можно также установить контактную пластину или подключить кабель напрямую на соответствующие входы нагревателя.

Тянут линию электропитания медным проводом (моножила):

• до 7 кВт сечение 3,5 мм;
• от 7 до 12 кВт — 4 мм.

Автомат подбирают по максимальному потребляемому току (есть в технических характеристиках). Берут ближайший больший номинал (если взять меньший будет много лишних срабатываний — каждый раз при переходе на максимальную мощность). УЗО берут на ступень выше по номиналу, ток утечки — 10 мА.

Подробнее о подборе номиналов автоматов защиты тут.

Плюсы и минусы индукционных устройств для нагрева воды

Прибор имеет довольно простую конструкцию и не требует специальных документов, разрешающих использование и установку. Индукционный нагреватель воды имеет высокую степень эффективности и оптимальную для пользователя надежность. При использовании его в качестве котла для отопления можно даже не устанавливать насос, так как вода течет по трубам благодаря конвекции (при нагреве жидкость практически превращается в пар).

Также устройство обладает рядом преимуществ, что выгодно отличает его среди других видов водонагревателей. Итак, индукционный нагреватель:

В индукционных нагревателях вода становится горячей за счет трубы по которой течет, а последняя нагревается за счет индукционного тока, создаваемого катушкой.

• намного дешевле своих аналогов, такое устройство можно без проблем собрать самостоятельно;
• полностью бесшумный (хотя катушка и вибрирует при работе, но эта вибрация не ощутима для человека);
• во время работы вибрирует, благодаря чему грязь и накипь не прилипает к его стенкам, поэтому и в чистке не нуждается;
• имеет теплогенератор, который можно легко сделать герметичным благодаря принципу работы: теплоноситель находится внутри нагревательного элемента и энергия передается нагревателю посредством электромагнитного поля, никаких контактов не нужно; поэтому не понадобятся уплотнительные резинки, сальники и прочие элементы, способные быстро испортиться или протекать;
• ломаться в теплогенераторе просто нечему, так как воду нагревает обычная труба, которая неспособна испортиться или перегореть, в отличие от ТЭНа;

Не стоит забывать и о том, что обслуживание индукционного нагревателя выйдет намного дешевле, чем бойлера или газового котла. Устройство имеет минимум деталей, которые практически никогда не выходят из строя.

Несмотря на огромное количество достоинств, индукционный водонагреватель имеет и ряд недостатков:

• первый и самый болезненный для владельцев – это счет за электричество; прибор нельзя назвать экономичным, поэтому придется выкладывать порядочную сумму раз за его использование;
• второе – устройство сильно греется и нагревает не только себя, но и окружающее пространство, поэтому лучше не прикасаться к корпусу теплогенератора во время его работы;
• третье – прибор имеет крайне высокую эффективность и теплоотдачу, поэтому при его использовании обязательно устанавливайте датчик температуры, иначе может взорваться система.

Топливные

Топливные водонагреватели целесообразно устанавливать для стационарных бассейнов с большим объемом.

Нагрев воды осуществляется за счет сжигания какого-либо вида топлива. Это может быть газ, уголь, дрова или нефтяное топливо.

Топливные нагреватели имеют два важных нюанса, выполнение которых обязательно. Во-первых, в их систему обязательно должен быть включен циркуляционный насос. Во-вторых, при пользовании этим типом нагревателя необходимо принять меры к соблюдению и выполнению требований противопожарной безопасности.

Самым простым из топливных нагревателей будет дровяной водонагреватель. Его легко сделать своими руками. Из металлической трубы подходящего диаметра нужно изготовить змеевик. Обязательно предусмотреть, чтобы концы змеевика были длинными. В этом случае шланги, надетые на них, не будут обгорать.

Осталось внутрь змеевика заложить дрова, поджечь их и ждать, когда нагреется вода в бассейне.

Насос будет перекачивать холодную воду из бассейна через импровизированный подогреватель, где она будет нагреваться, и уже теплую закачивать в бассейн.

Совет мастера: при заключении змеевика в корпус, нагрев воды будет идти интенсивнее.

При пользовании дровяным водонагревателем необходимо строго соблюдать меры противопожарной безопасности.

Для тех кто не хочет самостоятельно гнуть трубу, есть уже готовые печи с змеевиком производства «TERMOPOOL». Эти печи кстати сделаны из нержавеющей стали, что в разы увеличивает их срок службы и они имеют большую мощность до 55 кВт. Наличие экрана и крышки исключает открытый огонь. В отличии от электрических или газовых нагревателей, эти печи очень экономичны в использовании, а при наличии леса и соответственно бесплатных дров стоимость эксплуатации сводится к нулю.

Кстати, бесплатные дрова можно забрать в многочисленных фирмах по продаже деревянных паллет. У них остается много обрезков и сломанных паллет которые они с удовольствием отдают совершенно бесплатно!

Популярные производители электронагревателей

У многих в магазине разбегаются глаза от большого ассортимента водонагревателей разной мощности и функционала. Некоторые производители уже зарекомендовали себе имя, другие же только начинают это делать. Поэтому, мы подробно познакомим вас с наиболее популярными брендами, которые заслужили хорошую репутацию.
