Как сделать вентиляцию в бассейне

Вариант второй. Приточно-вытяжная (с функцией рекуперации тепла)

Если говорить о таком типе вытяжной вентиляционной системы, то она функционирует в едином блоке. Что характерно, такая система потребует серьезных затрат еще во время закупки всего требуемого для нее оборудования, однако при дальнейшей эксплуатации вы столкнетесь с приятным сюрпризом – заметной экономией (намного большей, чем у описанного выше варианта).

Ознакомимся с основными достоинствами использования таких систем.

  1. Прежде всего, для ее установки не потребуется слишком много места. В одном блоке располагаются все комплектующие, необходимые для работы системы, следовательно, весь комплекс получается весьма негабаритным, если сравнивать его с вентиляцией, в которой элементы разделены. Идеальный вариант для бассейнов, площадь которых незначительна, а значит, чаще других используется в частных загородных домах.
  2. Другое преимущество в том, что при функционировании система потребляет не так много электроэнергии, так как в ней (о чем можно судить из названия) имеется рекуператор. Благодаря такому приспособлению можно сэкономить от 50-ти до 40-ти процентов электричества, поскольку приточный воздух прогревается посредством вытягиваемого газа, однако при этом с ним не смешивается. Иными словами, температурный режим в помещении удерживается на одном и том же уровне лишь благодаря своему тепловому резерву. А это, в свою очередь, уменьшает требуемую мощность применяемого мотора приблизительно в два или два с половиной раза.

Что же касается конструкции приточно-вытяжной системы, то она включает в себя следующие важные элементы:

  • нагреватель воздуха, поступающего внутрь;
  • вентилятор (все такой же приточно-вытяжной);
  • тепловой рекуператор;
  • очистной фильтр, необходимый для очистки свежего воздуха;
  • последний элемент – это двойной клапан, при помощи которого перекрывается подача холодного воздуха, если система выключается.

Заметим также, что описанная выше система, оборудованная рекуператором тепла, довольно часто оборудуется еще и функцией автоматической регулировки температурных показателей, а также значений кол-ва водяных паров. Более того, дополнительно данная вентиляция бассейна может оборудоваться устройствами, которые распределяют нагретый воздух в иные помещения; еще один пример «бонусного» устройства – это осушитель воздуха.

Нормы вентиляции в бассейне

Правильно функционирующая вентиляция должна обеспечивать установленные нормы для помещения с частным бассейном. Если не получается точно добиться требуемого показателя влажности, допускается превышение уровня, но не больше 65%.

Нормой воздухообмена для одного человека является 80 м3/ч. Общий расчет выполняется по предполагаемому количеству посетителей купели. Например, если в частном доме проживает семья из 5 человек, то система должна обеспечить воздухообмен 400 м3/ч.

Во избежание сквозняков нормой движения воздушных потоков считается скорость 20 см/с. Работающее оборудование вентиляции создает шум. Здесь тоже существуют допустимые нормы. Уровень шума ограничен 60 дБ.

Виды конденсационных осушителей

Как было сказано выше, метод конденсации подразумевает использование осушителей. Они бывают разных видов:

  • Настенные – устанавливаются на стены, причем даже на стены с готовой отделкой.
  • Настенные скрытые – монтаж оборудования возможен только на этапе проектирования здания, поскольку аппаратура скрывается в соседней комнате, которую предварительно нужно подготовить.
  • Стационарные – подходят для обслуживания масштабных бассейнов, например, в спортивном комплексе. Отличаются повышенной мощностью.

Выбор осушителя основывается на размерах помещения и площади резервуара.

А как насчет автоматизированных вентиляционных систем?

Автоматические системы способны контролировать всю вентиляционную систему, а также совершать регулировку ее функций. Ниже приведены основные моменты, которые выполняют автоматизированные системы.

  1. Непосредственная связь вентиляционной системы с так называемой системой «умного дома».
  2. Поддержка температурных и влажностных показателей воздуха на требуемом уровне, контроль за производительностью самой системы вентиляции.
  3. Обеспечение защиты (как системы в целом, так и отдельных ее компонентов), предотвращение замерзания воды в водных калориферах, снижение напряжения и так далее.
  4. Уведомление обо всех неполадках и аварийных ситуациях, которые возникают в системе.
  5. Слежение за последовательностью всех операций, которые проистекают в системе.

Как видим, функций действительно много, а потому автоматизированные системы вполне оправдывают свою завышенную стоимость.

Как правильно сделать вентиляцию в бассейне

Для того чтобы создать благоприятные условия в бассейне надо все продумать до его строительства. Прежде чем начать выбирать вентиляционную систему, надо знать площадь и высоту потолков в помещении. Также в правильное проектирование входят следующие показатели:

  • степень загрязнения, тип микроклимата, температура, влажность воздуха;
  • расчет степени влажности в бассейне и загрязненности воздуха;
  • подсчет показателей, которые влияют на температуру в помещении.

После этого можно приступать к подбору оборудования. Для этого ознакомьтесь с показателями мощности выбранной вентиляционной установки. Если она отвечает всем требованиям, можно переходить к следующему этапу – монтажу. Он осуществляется в соответствии с вышеупомянутыми расчетами. На всех этапах строительства бассейна нужна консультация специалиста.

Нормативные требования

Любая система вентиляции должна подбираться в соответствии с определенными показателями, обязательным к соблюдению в помещениях, где располагаются бассейны. Если вы намерены обеспечить максимально безопасные и комфортные условия в упомянутом помещении, то должны придерживаться некоторых цифр.

  • Максимальный показатель влажности воздуха должен составлять 65 процентов.
  • Показатель воздухообмена, в соответствии с нормативными требованиями, равен 80-ти кубометрам в час для каждого человека, который находится в комнате. Хотя при составлении проекта, как правило, отталкиваются не от этого показателя, а от расчетного значения.
  • Максимальная разница между температурными показателями воды и воздуха должна составлять не более 20-ти градусов (причем исключительно в пользу воздуха).
  • Газовый поток, который выходит из вентиляционной системы, должен обладать скоростью не более 20-ти метров в секунду. Если скорость будет большей, то образуются сквозняки, ощутимые кожей.
  • Наконец, температура воды, в соответствии с теми же нормами, должна находиться в пределах менее 32-х градусов тепла.

Заметим также, что нормативные требования допускают разницу между объемами выходящего/поступающего воздуха, но не более ? общей кратности воздухообмена. Хотя в данном случае вы должны обязательно учитывать и скорость, с которой движется газовый поток

Занимаясь проектированием, принимайте во внимание и тот факт, каков уровень шума в данном помещении – он должен составлять максимум 60 децибел

Как проектируется вентиляция для бассейна?

Делать это лучше всего еще на стадии строительства. При планировании учитывается площадь зеркала, требуемая температура, предполагаемое число посетителей и быстрота испарения воды. Общая последовательность составления проекта вентиляционной системы бассейна:

  • расчет объема образующейся влаги и потерь тепла;
  • выбор вентиляционной схемы и способа осушения потока;
  • вычисление объема воздухообмена;
  • составление списка оборудования и определение мест прокладки воздуховодов;
  • оформление чертежей и спецификаций на оборудование.

Грамотно сделанный проект вентиляции гарантирует точный монтаж. Даже если проявятся ошибки, в ходе выполнения работ всегда есть возможность их устранения. На следующем этапе возникает вопрос: как контролировать влажность воздуха? Существует два основных метода, каждый из которых стоит рассмотреть отдельно.

Варианты конфигураций вентиляции:

Принудительная система

Стандартная сборка, совмещающая приток и вытяжку. Речь идет о конструкции с базовым комплектом осушения. Входящий поток попадает внутрь через пол или нижнюю часть стен, направляясь к потолку. Еще одна задача инженеров — сделать циркуляцию воздуха над зеркалом бассейна, чтобы волна захватывала влагу. Это позволяет добиться следующего:

  • Избавиться от конденсата;
  • Снижение испарений;
  • Повышение удобства.

Взгляните на схему:

Как видите, воздушные массы проходят во все комнаты. В результате неохваченных участков не остается. Минус подобного комплекса — отсутствие возможностей достижения необходимых показателей влажности. Для этого лучше использовать следующую разновидность.

Приточно-вытяжная с доп. осушителями

Базовые решения редко подходят для бассейнов. Необходимо применять стационарные осушители, которые бывают следующих видов:

  • Настенные и отдельно стоящие — размещаются в помещении. Такие приборы не требуют подключения к шахтам. Они работают автономно, но их эффективность не столь высока. Лучше продумать их непосредственно в проекте;
  • Канальные — размещаются в трубах. Это наиболее распространённый тип осушителей. Иногда под них делается отдельная развязка, не соединенная с общей системой воздухообмена.

Принцип действия устройств одинаков — воздух нагревается, а влага отводится наружу.

Осушение и кондиционирование

Данная комбинация позволяет добиться максимального контроля за окружающими параметрами. Она же гарантирует допустимые отклонения в температуре — 0,5 °C. Скажем, что даже без кондиционеров вы будете ощущать себя вполне комфортно.

В ней предусматривается электронное управление. Вентиляция работает в обычном режиме. Как только возникает отклонение влажности или др. параметра, запускается нужный узел — осушитель или кондиционер.

Полезная информация: мощность осушителей доходит до 120 литров за 24 часа. Они по умолчанию снабжаются защитой от влаги и брызг.

Чем опасна малоэффективная вентиляция

В бассейне постоянно испаряется вода, на поверхности конструкций и механизмов выпадает конденсат, температура повышается до +35С. Это негативно сказывается на техническом состоянии ограждающих конструкций, рабочих механизмов, ощущениях посетителей, а также:

  • Металлические детали покрываются ржавчиной, теряя эксплуатационные характеристики.
  • Декоративная отделка помещений разрушается.
  • Интенсивно размножается грибок.
  • Разрушаются инженерные сети (электрическая проводка, водопроводы, коммуникационные линии).

Избавиться от воздействия негативных факторов, сделать бассейн комфортным поможет конструктивно верно спроектированная система вентиляции.

Стоит ли использовать осушители воздуха в бассейнах

Специалисты приходят к тому мнению, что осушитель в частном бассейне, не встроенный в сеть вентиляции, это напрасная трата денег. Без качественной сети воздухообмена осушитель не справится с работой. Чтобы доказать это, приводятся данные по выделению влаги из бассейна в режиме пользования.

Рассмотрим уровень выделения влаги при разных параметрах зеркала воды:

  • 15 м2 – 4,3 кг/ч;
  • 18 м2 – 7,5 кг/ч;
  • 27 м2 – 11,3 кг/ч;
  • 33 м2 – 13,8 кг/ч.

Забор влажности качественным осушителем марки Danthem при показателях температуры +30 С и влажности в 55%:

  1. Влагосеъем бытовой серии в пределах 0,9 кг/ч – 2,8 кг/ч. Цена оборудования от $ 3400 (220000 руб.) до $ 5500 (362000 руб.).
  2. Влагосъем промышленной серии в пределах 5,2 кг/ч – 6,2 кг/ч. Цена оборудования от $ 9300 (608000 руб.) до $ 13000 (848000 руб.).

Из показателей видно, что:

  • Осушители не могут применяться для качественной просушки воздуха. Даже на небольшой бассейн площадью в 15 м2 потребуется установить промышленный агрегат.
  • Производители не всегда указывают правильную мощность приборов. Заявленная мощность чаще всего рассчитывается на воздух температуры от +30 С и с параметрами влажности среды до 80%.

Устанавливать осушитель без вентиляции смысла нет, это напрасные затраты. Владелец частного дома с бассейном не окупит затраты никогда. Поэтому практичнее ставить приточно-вытяжную вентиляцию с качественным рекуператором или системой кондиционирования. Для улучшения работы сети нужно интегрировать канальные осушители бытового типа.

Схема вентиляции бассейна

Расчёт вентиляции в бассейне ведётся с учётом двух особенностей:

  1. Нагретые влажные воздушные потоки устремляются кверху.
  2. На всех прохладных и влажных поверхностях оседает конденсат.

Оборудование для вентиляции устанавливается любым удобным образом: на стенах, сверху бассейна, под его чашей или вокруг неё. Часто приточная вентиляция располагается вокруг бассейна или с двух сторон, чтобы отработанный воздух быстрее поднимался к вытяжке.

Вытяжная установка должна работать так, чтобы объем удаляемого ею воздуха был равен объёму приточных воздушных масс. Благодаря такому функционированию не будут возникать сквозняки, нарушающие комфортный микроклимат. Приточную вентиляцию рекомендуется устанавливать под окнами, воздух подаётся с цокольного помещения, через щелевые напольные решётки. Такое размещение вентканалов позволит предотвратить образование конденсата на стёклах. Вытяжные вентканалы монтируются посередине зеркала под потолком где собирается влага и тепло, не приближаясь к притоку, чтобы рециркуляция воздушных масс была более эффективной.

Пример проекта вентиляции бассейна

Полезные советы и правила

Чтобы проектирование и монтаж системы воздухоотвода были максимально успешными, нужно учитывать массу правил и рекомендаций. Следует посетить специальный сайт, на котором можно провести расчет требуемых параметров в режиме онлайн. Планирование вентиляционной системы будет успешным только после консультации с экспертом, а также учета нескольких важных моментов.

Как известно, воздух с высокой влажностью и повышенной температурой постоянно направлен вверх, а при столкновении с прохладной поверхностью он превращается в конденсат. В связи с этим вентиляционное оборудование может размещаться как в прилегающем здании, так и под чашей, вокруг нее или сверху. Во многих случаях такие системы ставят вокруг бассейна или в двух его сторонах, что вызывает быстрое вытеснение отработанного влажного воздуха.

Канал для подачи воздуха лучше расположить у окон. Также желательно, чтобы он был изготовлен из хорошего теплопроводимого материала. Под воздействием сухого воздуха любой конденсат перестанет оседать на стеклах, при этом при контакте с окном теплый воздух начнет остывать.

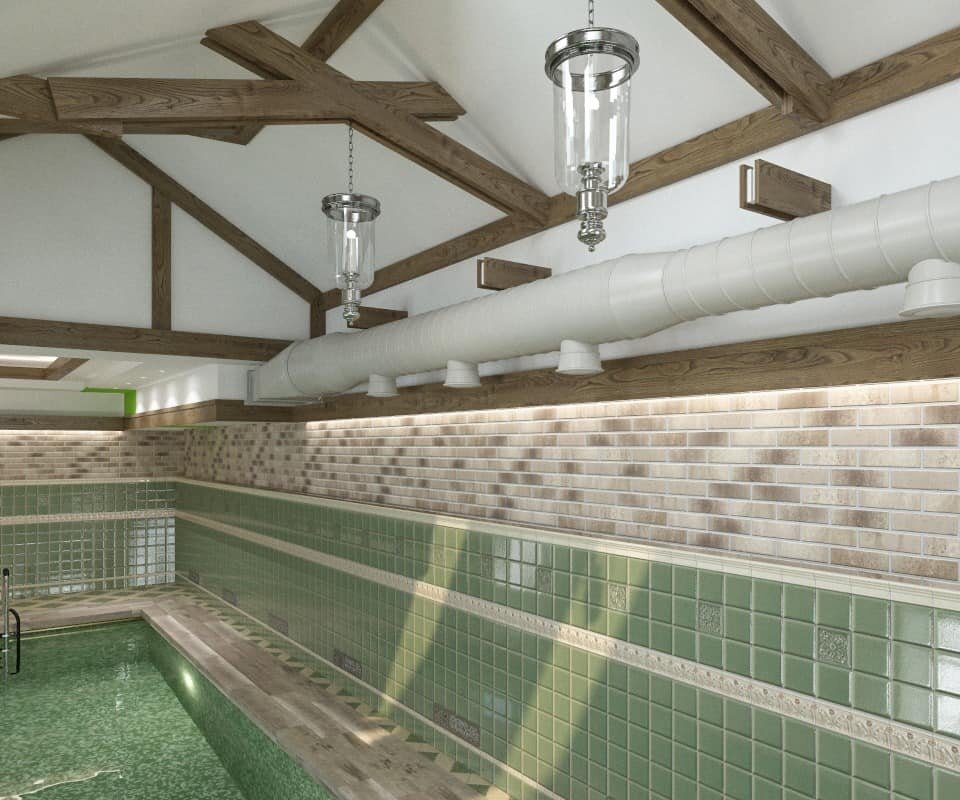

Короба с вытяжкой устанавливают непосредственно под потолком, где замечается интенсивное скопление влаги и тепла. В противном случае воздух будет быстро выходить наружу. При наличии в здании подвесных потолков, нужно заранее продумать вентиляционную систему. Если не сделать это, над ними появится область с повышенным содержанием влаги.

Поэтому, чтобы продлить срок службы бассейна и защитить его от преждевременных деформаций, важно вовремя спроектировать и установить вентиляционное оборудование

Особенности системы вентиляции бассейна

Учитывая особые условия эксплуатации здания, к системе вентиляции бассейна предъявляются специфические требования:

  • температура воздуха должна поддерживаться на 2-3 °C выше по сравнению с температурой воды;
  • уровень относительной влажности — от 50 до 60%;
  • не должно возникать сквозняков в помещениях, где находятся люди.

Это позволяет создать комфортные условия пребывания в бассейне для людей, обеспечить удаление избыточной влаги и уменьшить испарение воды.

Для достижения таких параметров требуется устройство вентиляции бассейна приточно-вытяжного типа, которая будет поддерживать максимальный уровень воздухообмена с распределением потоков воздуха вдоль потолка и стен помещений. При этом скорость движения воздуха над поверхностью воды и по периметру чаши бассейна должна быть минимальной.

Объем поступающего свежего воздуха должен быть меньше, чем объем удаляемого отработанного воздуха. Это создает необходимый подпор, который предотвращает распространение влаги в соседние помещения. Обычно схема вентиляции в бассейне включает рекуператор, который обеспечивает частичный предварительный нагрев поступающего воздуха, за счет тепла отводимого воздушного потока. Это позволяет использовать для подогрева воздуха менее мощный калорифер и дает экономию электроэнергии в холодное время года до 50-70%.

Также может предусматриваться установка стационарного или мобильного осушителя, который позволяет поддерживать требуемый уровень влажности воздуха. При работе осушителя также выделяется тепло, что позволяет поддерживать дополнительный подогрев воздуха.

Расчет вентиляции бассейна

Разберу расчет вентиляции на примере бассейна 23 м2

Бассейн 6,9х3,4м в коттедже Производительность вентиляции бассейна 23 м2 в зависимости от условий:
С противотоком, подводными струями (без осушителя) в  г. МоскваС противотоком, подводными струями (с осушителем) в  г. МоскваС гейзером и фонтаном (без осушителя) в  г. МоскваС противотоком, подводными струями (без осушителя) в  г. СамараС гейзером и фонтаном (без осушителя) в  г. Самара
Приток1540 м3/ч770 м3/ч1030 м3/ч1390 м3/ч940 м3/ч
Вытяжка1710 м3/ч860 м3/ч1150 м3/ч1550 м3/ч1040 м3/ч
Осушитель117 л/сут.

Как видим, объем воздуха для одного и того же бассейна 23 м2 для разных условий разный, поэтому онлайн-калькуляторы не могут учесть все показатели и считают с запасом. Например, система противотока в бассейне увеличивает размер вентиляционного оборудования на 33%, а установка водяной горки — на 50%!

Для точного расчета Вашего бассейна советую разрабатывать проект вентиляции и не жалеть 35-45 тыс.руб. Для проектирования потребуются архитектурные планы в DWG (AutoCAD).

Отопление бассейнов

Отопление бассейна лучше всего делать водяным — с конвекторами или радиаторами в качестве отопительных приборов. Отлично зарекомендовал себя в бассейне «теплый пол». Преимущества водяной системы отепления известны – это бесшумность, простота в эксплуатации, минимум занимаемого пространства, относительно низкая стоимость.

Если, сделать водяное отопление не получается, по тем или иным причинам, можно применить воздушное отопление, совместив его с приточно-вытяжной вентиляцией и системой осушения в единый отопительно-вентиляционный агрегат. Воздушное отопление, также имеет свои преимущества — это высокая скорость прогрева помещения, выравнивание температуры по высоте, отсутствие в помещении отопительных приборов.

Ремонт вентиляции бассейна

Неисправность вентиляции возникает по ряду следующих причин:

  • допущены ошибки при монтаже оборудования;
  • неквалифицированное вмешательство в работу оборудования, изменение устройства канала;
  • обрушение воздуховода;
  • сильное засорение каналов;
  • закончился ресурс оборудования.

Неопытному человеку с первого взгляда сложно понять, когда нужен ремонт. Насторожиться можно при проявлении одного из перечисленных признаков:

  1. Усилился шум работающих вентиляторов. Внутри воздуховодов появились посторонние звуки.
  2. Внутри помещения с частным бассейном появились неприятные запахи. Обычно они свидетельствуют о засорении каналов.
  3. Проживающие в доме с бассейном люди стали чаще болеть респираторными заболеваниями. На стенах здания появился грибок, почернели углы стен.

Если один из признаков существует, срочно надо приступить к ремонту вентиляции.

Работу начинают с диагностики оборудования. Выявляют причины неисправности. Даже если они связаны с вентиляторами, не лишним будет заглянуть внутрь каналов. Проверяют параметры электросети. Возможно, сбои в работе получились от высокого или низкого напряжения. По окончании ремонта проверяют работоспособность аварийных систем отключения.

Варианты схем вентиляции для бассейна

Для того чтобы создать оптимальный микроклимат в бассейне, необходимо организовать подходящую схему и режим вентиляции. Владельцы могут выбрать систему с:

  • Приточной установкой.
  • Вытяжным вентилятором.
  • Осушителем воздуха, который работает автономно.

Однако чаще всего выбор падает на режим самостоятельной приточно-вытяжной вентиляции с рекуперацией. Она состоит из:

  • Приточного и вытяжного вентилятора.
  • Рекуператора с байпасом.
  • Фильтра притока.
  • Фильтра вытяжки.
  • Электронагревателя.
  • Блока управления.
  • Поддона для сбора конденсата.

В задачи такой важной детали, как рекуператор, входит снижение теплопотерь

Схема вентиляции бассейна

Основной принцип построения вентиляции искусственной купели такой:

  • отработанный воздух, как уже отмечалось выше, удаляется из верхней зоны;
  • входящий, обладая более высокой температурой и низкой относительной влажностью, направляется по периметру помещения вдоль стен и окон.

Такой порядок вентиляции дает возможность обеспечить действенное избавление от влажного воздуха и надлежащее поддержание температуры возле стен (она должна быть выше показателя точки росы).

ВАЖНО! Если бассейн оборудован стеклянной кровлей, то часть приточного воздуха должна подаваться настилающей струей вдоль нее, а удаляться с противоположной стороны, чтобы обеспечить повышение температуры остекленной поверхности в период холодов и охлаждение ее в жару.

Но для поддержания надлежащей влажности недостаточно правильно спроектировать вентиляцию, надо еще определиться с температурой воды и воздуха, который напрямую связаны с ней. К примеру, понижение температуры воздуха лишь на 1 градус, увеличивает влажность на 3,5 процента.

Поэтому убавить влажность в помещении можно и без вентиляции. Для этого просто надо накрывать чашу водоема пленкой, когда в нем не купаются.

А вот объем воздуха, который поступает в это помещение, должен быть на допустимом санитарными нормами уровне. На сегодня этот показатель соответствует 80 м3/час на человека.

Особенности устройства вентиляции в помещениях бассейнов

  • Температура воздуха и воды должны отличаться максимум на 2 градуса. Так, для бассейнов, расположенных в частных домах, температура воды установлена на уровне 28°C. Температура воздуха должна быть 29-30°C. Если же наблюдается обратное соотношение температур, то возникает интенсивное испарение. Потому, в системе вентиляции предусматривают подогрев приточного воздуха. Для плавательного бассейна предусмотрена температура воды в пределах 26-31°C, для бассейна в бане с горячей водой 35°C, с холодной 15°C.
  • Важнейший параметр, определяющий микроклимат бассейна, влажность. Как говорилось выше, повышенная влажность отрицательно влияет на здоровье людей, а также на конструктивные элементы, отделку помещения. Влага, превышающая допустимый порог, приводит к образованию конденсата, который со временем способствует развитию грибков, плесени, ржавчины. Влажность имеет прямую зависимость от температуры воздуха, так ее понижение на 1 градус, увеличивает влажность на 3,5%.
  • Предельные значения относительной влажности для помещений бассейнов зимой – 45%. Для лета разрешается более высокий показатель – 55%.
  • Жесткие требования предъявляются к движению воздуха. Вентиляция для бассейна в коттедже должна иметь непрерывный воздухообмен. Ее нельзя отключать ни днем, ни ночью, ни в какое-либо время года, иначе не избежать образования конденсата. Система должна поддерживать скорость воздушных масс около 20 см в секунду.
  • Наличие хлора в воздухе должно поддерживаться на уровне 0,1 мл на 1 куб. м воздуха.

Кроме того, система вентиляции бассейна должна быть автономной, не зависимой от вентиляции самого дома. А подключение системы к источнику бесперебойного питания, позволит обеспечить ее непрерывную работу, не зависящую от наличия напряжения в сети.

Проектирование систем вентиляции

Система вентиляции бассейна проектируется по плану с расчетом площади, поверхности воды. Учитываются ширина стеновых перегородок, температурный фон. Водный баланс удерживается около 24°C – 26°С, а температурный режим воздуха – около 26°C – 28°С, на основании этого производится расчет вентиляционной мощности. С поднятием температурного фона увеличивается уровень влажности, поэтому для исключения лишних затрат энергии необходимо поддерживать качественные характеристики.

Возводится приточная или вытяжная разновидность вентиляции. Первая система характерна для бассейнов в частном доме

В проекте во внимание берется, сколько по продолжительности функционирует бассейн и сколько людей одновременно смогут его посещать

При проектировании вентиляционного оборудования учитывается направление струи воздуха, не попадающее на человека. Эффективным признается поступление воздуха вертикально на стены через половые решетки. В любом случае воздухообмен должен быть предельно налажен, работать бесперебойно.

При установке вентиляции во внимание берется и процент влажности снаружи в разное время года. В зимние месяцы показатель содержания влаги меньше, нежели в жаркие

Для комфортного уровня микроклимата в здании летом требуется усиленный обмен воздуха. Реализуется это за счет количественного изменения оборотов вентиляторов.

Вентиляционное оборудование должно решать определенные функции:

  • соблюдение условий климата в помещении;
  • уменьшение расходования ресурсов энергетики от изменения микроклимата.

Система связана с функциональностью оборудования. Существуют следующие виды вентиляции:

  • приточно-вытяжная с подогревом воздушного пространства;
  • разграничением ходящих и исходящих атмосферных масс.

Качественные характеристики воздушной среды

От системы вентиляции бассейна требуется поддержание определенных параметров качества воздушной среды в соответствии с требованиями Р НП АВОК 7.5-2012. В том числе должны поддерживаться:

  • температура;
  • влажность;
  • объем поступления свежего воздуха;
  • соотношение притока и отведения;
  • плиматических условиях средней полосы его также можно использовать. Однако в дождливую и жаркую погоду наружный воздух может быть слишком влажным, что не позволит использовать метод.

Наиболее эффективным и универсальным является метод конденсационного осушения на поверхности испарителя. Этот метод применяется в осушителях, которые применяются для оборудования вентиляции бассейнов. Осушитель представляет собой холодильный контур, который встраивается в вентиляционную установку. Он передает тепло от удаляемого воздуха к приточному, за счет чего уменьшается уровень его влажности. Дополнительным эффектом является нагрев приточного воздуха. В летний период хладагент может циркулировать в обратном направлении, что обеспечивает охлаждение притока.

Необходимый объем поступления свежего воздуха в помещение устанавливается в соответствии с санитарными нормами. Он должен составлять не менее 80 м3 в час на одного занимающегося в бассейне. При наличии зрителей на каждого из них должно приходится не менее 20 м3 в час приточного воздуха. Также при расчете притока в ходе разработки проекта вентиляции бассейна необходимо учитывать фактор ассимиляции влаги. В летний период из-за меньшей разности содержания влаги между внутренним и наружным воздухом объем притока должен быть больше чем зимой.

Соотношение притока и отведения рассчитывается таким образом, чтобы при работе системы вентиляции в помещении создавалось небольшое разрежение. За счет этого предотвращается распространение влаги в помещения, прилегающие к залу ванны бассейна. Для создания такого разрежения достаточно, чтобы отведение превышало приток на 10-15%.

Система вентиляции бассейна должна обеспечивать постоянную подвижность воздуха. Если в жилых или офисных помещениях вентиляцию можно отключать на определенное время, то в бассейне это недопустимо. В случае прекращения движения воздуха на охлажденных поверхностях, температура которых ниже точки росы, сразу же образуется конденсат. Важным моментом при проектировании вентиляции бассейна является правильная установка воздухораспределительных устройств. Они должны быть размещены так, чтобы направлять воздушный поток вдоль охлажденных поверхностей, например, вдоль окон. Над поверхностью воды же скорость движения воздуха должна быть минимальной и исключается образование сквозняков. Это позволяет предотвратить интенсивное испарение воды из бассейна и поддерживать комфортные условия для купающихся.

Микроклимат бассейна

Устройство вентиляции бассейна – крайне важный фактор создания комфортного для человека микроклимата. Отсутствие качественной вентиляционной системы приводит к быстрому распространению грибка и плесени, а накопление в воздухе большого числа микроорганизмов приводит к возникновению различных заболеваний.

Повышенная влажность в закрытом помещении бассейна приводит к коррозии металлических и гниению деревянных конструкций, разрушению грибком отделки и стен

Влажность в помещении бассейна должна находиться на уровне 50–60%, в этом случае достигается умеренный уровень испарения влаги с поверхности воды, что влияет на условия комфорта в помещении. При данной влажности и температуре воздуха 28—30 °С (характерная для помещений бассейнов температура) роса будет образовываться при 16—21 °С. Это заметно выше чем для обычных помещений, в которых температура воздуха находится на уровне 24 °С, влажность 50%, точка образования росы на уровне 13 °C. Для помещений бассейнов превышение влагосодержания воздуха считается нормой.

Температура и влажность воздуха для бассейна

Рекомендуемые параметры воздуха в помещениях крытых бассейнов:

  • Вода в бассейне в пределах 24–28 °С.
  • Воздух в помещении бассейна должен быть на 2–3 °С выше температуры воды. При снижении температуры воздуха возникает опасность простуды. При повышении влажности возможно возникновение ощущения духоты. Также не рекомендуется снижать температуру воздуха ночью в целях экономии энергии, так как повышается расход тепла.
  • Во избежание сквозняков, рекомендуемая скорость движения воздуха должна находиться в пределах 0,15–0,3 м/с.

Все эти и многие другие условия принимаются во внимание при проектировании, и предлагаются решения для снижения конденсации влаги на потолке и стенах. Сложность ситуации состоит в том, что когда люди, к примеру, в ночное время не используют бассейн, тепло и влажность никуда не исчезают

Бассейн не получится «выключить» на ночь. Единственной возможностью снизить количество испарений, использовать покрытия поверхности воды, но данные устройства недолговечны и редко используются.

Скорость испарения воды с поверхности бассейна в зависимости от способа его эксплуатации
Тип бассейнаПустойС купающимися
Обычный или скиммерный бассейн10-20 грамм/м²/час130-270 грамм/м²/час

При достижении уровня 80–90% влажности при температуре 29–30 °С, возникает риск обострения хронических заболеваний, резкого ухудшения самочувствия. Поэтому, при правильно рассчитанной и спроектированной схеме вентиляции частного бассейна, из воздуха удаляется излишняя влага, он очищается за счёт интенсивного воздухообмена, но при этом не пересушивается.

Осушение воздуха до нужных параметров осуществляется осушителями, по параметрам влаговыделения. Осушители бывают моноблочными и встроенными в систему вентиляции (при ).

Пример расчёта испарений воды из бассейна в сутки

Исходные данные:

  • Размер зеркала 4,2 × 14 м.
  • температура воздуха в помещении +28 °C;
  • температура воды в бассейне +26 °C;
  • относительная влажность 60%.

Расчёт:

  1. Площадь поверхности бассейна 58,8 м².
  2. Бассейн используется для купания 1,5 часа в день.
  3. Испарение воды во время купания составит 270 грамм/м²/час х 58,8 м² х 1,5 часа = 23 814 грамм.
  4. Испарение в состоянии покоя в остальные 22,5 часа составит 20 грамм/м²/ч х 58,8 м² х 22,5 часа = 26 460 грамм.
  5. Итого в сутки: 23 814 грамм + 26 460 грамм /1 000 = 50,28 килограмма воды в сутки.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
