Самое важное об электронном регуляторе давления

Правила подбора


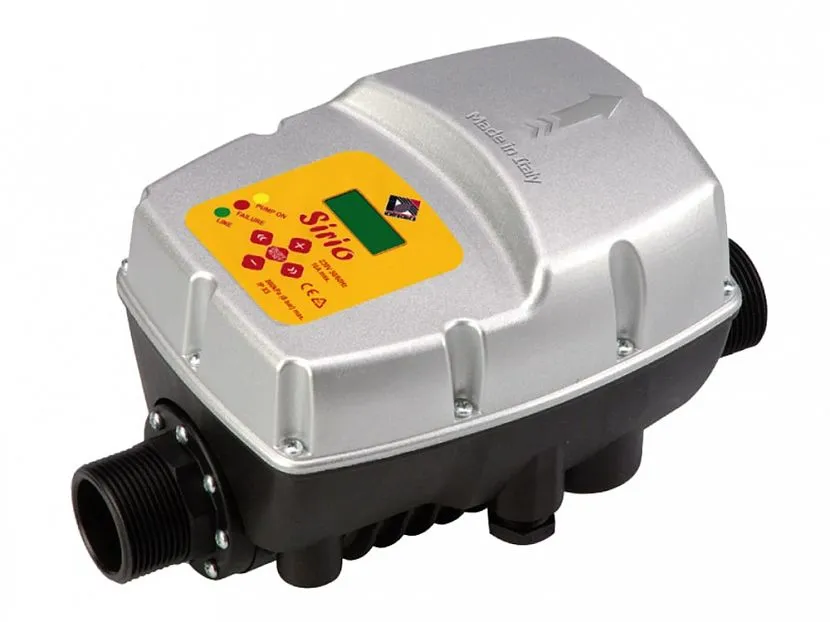

Компактный частотный преобразовательИсточник chistotnik.ru

Пожалуй, вы уже убедились в технической и экономической пользе от преобразователя частоты для насоса, но это ещё не все – нужно научиться правильно подбирать такие приборы. Это не так сложно, как может показаться на первый взгляд, во всяком случае, здесь достаточно среднего образования (если оно, конечно, полноценно)

Итак, нужно принять во внимание следующие факторы:

номинальную мощность электрического двигателя и ток пусковой обмотки

Если вам известны эти показатели, то выбирайте преобразователь частоты для скважинного насоса, где аналогичные данные больше, как минимум, на 20-25%:
обязательно проверьте, чтобы была возможность подключить датчик обратной связи по давлению с системой трубопрода-скважины;
обратите внимание, достаточно ли просто для вас осуществлять контроль режима собранного узла, а также как привод реагирует на аварийные ситуации (можно протестировать).. Еще следует обращать внимание на факторы, связанные с местом назначения, или где будут пользоваться насосами с частотным преобразователем

Это в первую очередь указывает на напряжение: в частном секторе, магазинах, небольших предприятиях, больницах, учебных заведениях и т.п. напряжение обычно составляет 220 V. В таких условиях используют насосы средней, а чаще малой мощности, следовательно, подобрать электропривод будет легче. Есть, конечно, исключения, но они всего лишь подтверждают правило.

Еще следует обращать внимание на факторы, связанные с местом назначения, или где будут пользоваться насосами с частотным преобразователем. Это в первую очередь указывает на напряжение: в частном секторе, магазинах, небольших предприятиях, больницах, учебных заведениях и т.п

напряжение обычно составляет 220 V. В таких условиях используют насосы средней, а чаще малой мощности, следовательно, подобрать электропривод будет легче. Есть, конечно, исключения, но они всего лишь подтверждают правило.

Российский рынок бытовой и электронной техники предлагает потребителям частотные преобразователи разного назначения, от отечественных и зарубежных производителей. Это говорит о том, что можно выбрать для себя какую-либо недорогую серию, например, hp Technik, о которой упоминалось выше или любую другую марку. Вам останется только сделать несложные расчеты по мощности и приобрести подходящий товар.

Принцип работы

Пропорционально-интегральный регулятор так же, как и все самоуравновешивающиеся агрегаты, может похвастаться наличием трех основных механизмов: входным, определяющим ошибки, выходным. Все детали отличаются своими характеристиками, а также эксплуатационными особенностями. В корпусе оборудования все активные механизмы расположены таким образом, что контролирующий орган производит выход, пропорциональный его входу. Первичный механизм преобразует любое изменение переменного процесса в определенное механическое движение или физическое изменение. Стоит отметить, что воздействующие на агрегат изменения выводят его из равновесия. Механическое и физическое движение воспринимается оборудованием. Выход от механизма определения ошибки, которое называется обратным давлением, меняется в соответствии с актуальными параметрами входа. Абсолютно все пропорциональные регуляторы давления, в независимости от применяемого механизма, оснащены двумя базовыми настройками. За счет этого конечный пользователь может узнать актуальную величину, вокруг которой агрегат будет обеспечивать корректирующие действия.

Производители

Среди ведущих производителей редукторов преобладают итальянские фирмы. Они традиционно славятся среди изготовителей подобной продукции. Однако, не менее известны российская компания Valtec или американская Honeywell.

Для более наглядного сравнения продукции разных производителей составим таблицу:

БрендДавление (макс)Температура (макс)Пределы настройки (Бар)МанометрТип регулировки
Valtec16 Ат40° — 70°1,5-6ЕстьРучка
Honeywell25 Ат40° — 70°1,5-6ЕстьРучка
Watts10 Ат30°1-6ЕстьРучка
Herz10 Ат40°1-6ЕстьРучка
Caleffi10 Ат80°1-6ЕстьРучка
Giacomini16 Ат130°1-5,5ЕстьРучка

Рассматривая таблицу, можно увидеть, что параметры всех бытовых устройств более-менее схожи. Отличаются лишь максимальная температура и рабочее давление. Это облегчает пользователям проблему выбора подходящего устройства.

Регулировка давления в компрессоре

Как уже говорилось выше, после создания определенного уровня сжатия воздуха в ресивере, прессостат отключает двигатель агрегата. И наоборот, при падении давления до границы включения, реле снова запускает двигатель.

Но нередко возникшие ситуации заставляют изменить заводские настойки прессостата и отрегулировать давление в компрессоре на свое усмотрение. Изменить получится только нижний порог включения, поскольку после изменения верхнего порога выключения в сторону увеличения воздух будет сбрасываться предохранительным клапаном.

Регулировка давления в компрессоре проводится следующим образом.

  1. Включите агрегат и запишите показания манометра, при которых двигатель включается и отключается.
  2. Обязательно отсоедините аппарат от электросети и снимите крышку с прессостата.
  3. Сняв крышку, вы увидите 2 болта с пружинами. Большой болт часто обозначается буквой “Р” со знаками “-” и “+” и отвечает за верхнее давление, при достижении которого аппарат будет отключен. Для повышения уровня сжатия воздуха следует повернуть регулятор в сторону знака “+”, а для понижения – в сторону знака “-”. Вначале, рекомендуется сделать пол оборота винтом в нужном направлении, после чего включить компрессор и проверить степень повышения давления или его снижения с помощью манометра. Зафиксируйте, при каких показателях прибора произойдет отключение двигателя.
  4. С помощью маленького винта можно регулировать разницу между порогами включения и выключения. Как уже говорилось выше, не рекомендуется, чтобы данный интервал превышал 2 бара. Чем интервал будет больше, тем реже будет запускаться двигатель аппарата. К тому же, в системе будет значительным и перепад давлений. Настройка разницы порогов включения-выключения производится таким же образом, как и настройка верхнего порога включения.

Кроме всего, необходимо настроить редуктор, если он установлен в системе. Необходимо выставить на редукторе такой уровень сжатия, который соответствует рабочему давлению подключенного к системе пневматического инструмента или оборудования.

Возможные причины поломки

К возможным причинам возникновения поломок регулятора давления топлива относятся:

  • Машина долгое время простаивала, и топливная система не была задействована;
  • В топливо попала вода (образование конденсата в некоторых условиях эксплуатации является естественным);
  • Ослабла пружина;
  • Повредилась мембрана;
  • Заклинился или износился обратный клапан;
  • Автовладелец не вовремя меняет топливные фильтры;
  • Водитель заливает некачественное топливо (клапан засоряется).

При появлении любых подозрений на неисправность топливного регулятора необходимо его проверить. Как мы уже говорили, для этого можно воспользоваться простым манометром (подойдет даже тот, которым замеряют давление в колесных шинах).

Сравнение изделий

Механическое реле используют в дачных домах, где не проживают постоянно. Прибор устанавливают, когда мало точек забора. Механический регулятор подходит для летнего душа. Часто изделия используют в комплекте с насосной станцией.

Реле покупают из-за соотношения цена-качество. Рекомендуют дополнительно применять защиту по сухому ходу или использовать комбинированные устройства.

Электронное реле выбирают, если предусматривают большой расход воды. С помощью автоматического регулятора защищают двигатель от перегрузок. Прибор используют в системах, где нет взвешенных частиц.

Как выбрать прибор?

При покупке оборудования обращают внимание на конструкцию, материал изготовления, технические параметры. Контроллер выбирают по таким характеристикам:


Контроллер выбирают по таким характеристикам:

  • мощность;
  • давление;
  • класс защиты IP;
  • диаметр входного/выходного отверстия;
  • производитель товара;
  • наличие расширительного бака;
  • функция перезапуска;
  • цена.

Класс IP в электронном регуляторе обозначает защиту от пыли и влаги.

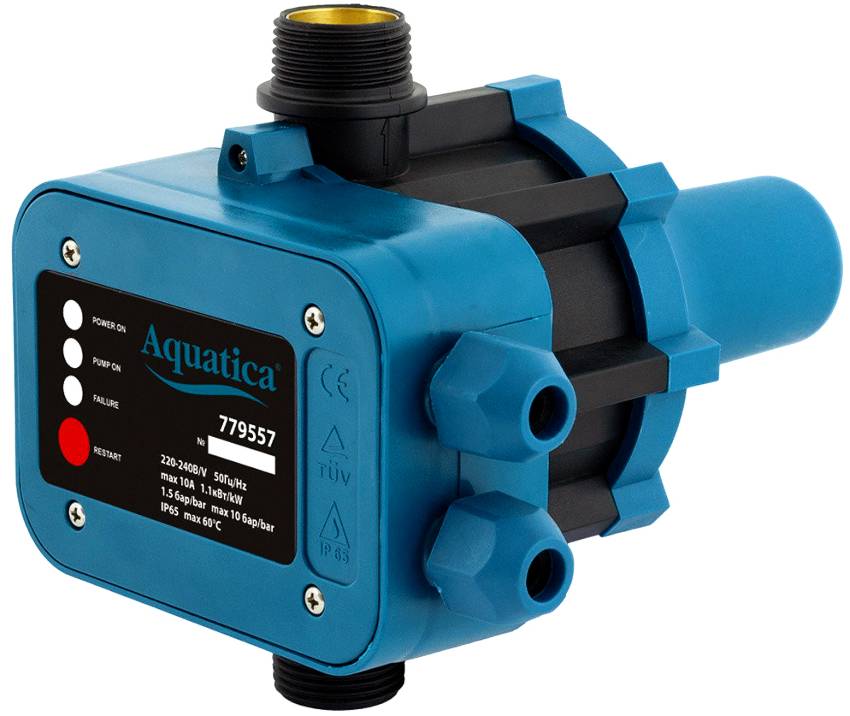

Пример расшифровки IP 65 на приборе:

  • IP — Ingress Protection (защита от проникновения);
  • 6 — от пыли;
  • 5 — от влаги.

IP 65 — высокий класс защиты.

Регулятор давления выбирают в зависимости от функционала насоса.

Учитывают такие параметры гидравлической машины:

  • принцип действия;
  • потребляемую мощность;
  • производительность;
  • напор воды.

При выборе автоматики учитывают сантехническое оборудование в доме. Бытовые приборы рассчитаны на давление до 3 атм. Если напор больше, техника подвергается нагрузке и выходит из строя.

Стоимость оборудования в зависимости от компании различаются:

  • Компания «Акваторг» продает оборудование Pedrollo. Цена контроллера Pedrollo EASY PRO: 12 075 р. Цены на автоматику Pedrollo EASYPRESS I/II: 5 900– 6 000 р.

  • Официальный дистрибьютор автоматики Danfoss (Польша) — ООО Хитинвест. Цены на контроллеры для воды типа KPI: 4 000 — 9 200 р.
  • Грюндфорс (Дания) имеет такие цены на электронные редукторы: 81, 60 € – РМ1; 136, 80 € – модель РМ 2.

Какой фирмы лучше купить

Принцип устройств, приведенный ниже, не имеет видимых отличий. Применяется самый простой алгоритм их функционирования:

  • реле подключает к насосной системе в момент, когда коэффициент в ней достигает критического уровня;
  • при достижении внутри системы максимального показателя, реле автоматически разорвет связь между установленными контактами.

ACP

Одна из самых хороших и популярных моделей – «PM-5». Конструкция от китайского производителя, которую часто путают с изделием сухого хода. При обзоре предоставленных характеристик и схемы можно прийти к выводу, что они разнятся. К достоинствам можно отнести цену комплекта. Подобная стоимость имеет и темную сторону. К основным недостаткам относят:

  • гарантийный срок – весьма облачное значение, до его окончания они не доживают;
  • отсутствует реальная защита от пыли и влаги;
  • используются обычные контакты, не посеребренные (в ключевой момент контакты могут не разомкнуться).

Грундфос

Надежные конструкции от проверенного временем датского концерна. Репутация у него чистая.

Достоинства:

  • огромный ассортимент качественной продукции;
  • основное отличие между моделями – пределы срабатывания;
  • лишь отдельные приборы относятся к категории слаботочных (такие нельзя подключать непосредственно к сети, и в помещениях с повышенным показателем влажности);
  • высокий показатель надежности;
  • уровень защиты – IP52 (кессоны и подвалы – вот неполный перечень помещений, в которых допускается их установка).

Исходя из многочисленных отзывов, можно прийти к выводу, что стоимость конструкций, как и узнаваемость продукции, основана на популярности бренда. Аналогичные по характеристикам изделия отечественного производителя ничем не уступают заграничным, к тому же их средняя цена гораздо ниже.

Italtecnica

Продукция от итальянского концерна. Именно такой комплект лучше купить для частного дома. Наряду с насосным оборудованием, используется модификация, именуемая –PM/5. Покоряет рынки за счет высоких показателей надежности, качества и приемлемой стоимостью. Монтаж происходит в контур ХВС. Пределы регулирования измеряются в барах и имеют значение – 1 (для нижнего) и 5 (для верхнего). Гарантийный срок – один год.

Достоинства:

  • изоляционная прокладка на корпусе;
  • использование специального покрытия (антипригарного);
  • контактная группа состоит из медных ламелей;
  • материал изготовления корпуса – пластик.

Condor

Прекрасный образец от немецкого концерна, который завоевал множество положительных отзывов от пользователей. Особенностью моделей считается то, что в работе они показывают полную безотказность.

Достоинства:

  • диаметр разъемов позволяет осуществить подключение манометра;
  • простота ремонта;
  • обладают универсальными настройками, по сравнению с аналогичными приборами;
  • посредством вращения осуществляется регулировка;
  • основной элемент – двухполюсный (размыкается одновременно и ноль и фаза).

Недостатки:

завышенная стоимость.

Юнипамп

Отечественный производитель, продукция которого ориентирована на европейский рынок. Помимо приемлемой стоимости, характеризуются выпуском высококачественных изделий. Высокий рейтинг приобрели во многом благодаря различным модификациям.

Достоинства:

  • присоединение происходит лишь на ¼ дюйма;
  • манометр входит в комплект;
  • работает в комплексе с насосами мощностью 1,5 кВт и менее.

Недостатки:

часто встречается брак.

Danfoss

Самой популярной серией этого датского производителя принято считать KP-1. Стоимость комплекта высокая, однако, более чем оправдана.

Достоинства:

  • настроечная шкала, которая не подразумевает использование манометра;
  • применяемые контакты позолочены, что делает «залипание» практически невозможным.

Как поднять воду на высоту без насоса: видео, описание

Не стоит торопиться оценивать условия возделывания почвы без наличия электроэнергии экстремальными. Именно в таких ситуациях оказывается немалое количество огородников, разработавших земельные участки на пустырях и других невостребованных территориях. Смекалка и наличие полезного опыта, которым многие делятся в интернете, дают возможность организовывать подачу воды и без электроэнергии.

Таких способов перекачивания довольно много. К наиболее доступным можно отнести следующие:

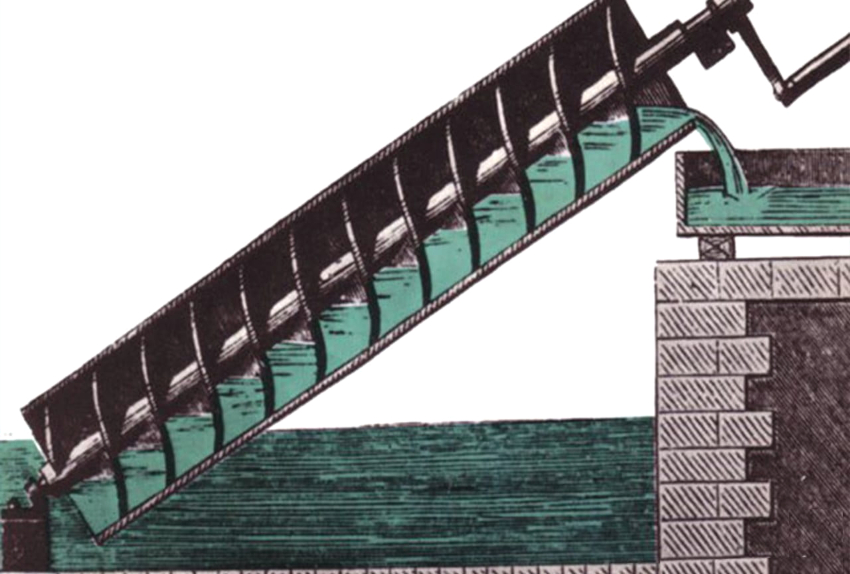

Архимедов винт – это устройство из цилиндра и помещенного в него винта с ручкой для вращения

  1. Применение Архимедова винта. Устройство состоит из полого цилиндра и помещенного в него винта с ручкой для вращения. Систему нужно опускать в источник под углом. Винт, приведенный в движение механическим способом, забирает воду и подает ее наверх.
  2. Использование гидравлического тарана. Способ придуман механиком Монгольфье. В основе – кинетическая энергия воды: поток, проходящий по жесткой трубе, перекрывается, вода через обратный клапан устремляется в расположенный выше гидробак. Бак оснащается штуцером в нижней части, на который и надевается шланг, поставляющий воду потребителю.

Чтобы получить больше информации о том, как поднять воду на высоту без насоса, стоит посмотреть видео:

Регуляторы давления воды

Мембранные и поршневые регуляторы давления воды Officine Rigamonti (OR), Honeywell, ICMA, Pintossi, Atoll

Регулятор давления воды — маленький защитник сантехнических приборов!

Регуляторы давления воды предназначены для стабилизации и понижения давления в системе водоснабжения. Редуктор давления — это важный элемент в системе, он является защитным устройством, для примера условно сравним его с стабилизатором напряжения сети 220 вольт, стабилизатор защищает электрические приборы от резких скачков напряжения в сети, а редуктор давления воды защищает сантехнические приборы и бытовую технику (стиральные машины, фильтры очистки питьевой воды, водонагреватели и т.п.).

Требования для установки редукторов давления воды: Установить редуктор давления достаточно просто, главное придерживаться следующих правил.

  • Редуктор необходимо устанавливать после фильтра механической очистки воды.
  • Установка осуществляется строго по стрелке указателя потока воды.
  • Как правило редуктор имеет отверстие для установки манометра со шкалой давления, манометры бывают с тыльным и с вертикальным подключением. Манометр устанавливается шкалой вверх.

Настройка давления воды

  • Регулировка давления осуществляется при помощи поворота винта, который прижимает или ослабляет пружину, она в свою очередь открывает или закрывает рабочий клапан.
  • Редукторы давления как правило позволяют выставить давление на выходе 0,5 — 7 бар. Рекомендуемое давление для квартир 2 — 3 атмосферы.
  • Для уменьшения давления воды, винт поворачивается против часовой стрелки, повернув винт в обратную сторону, давление увеличится.

Мембранный и поршневые регуляторы давления воды — в чем отличия?

Мембранный регулятор давления благодаря наличию компенсационной камеры и перекрывающей мембраны, позволяет получить на выходе стабилизированное давление воды на выходе.

Основными преимуществами таких редукторов является:

  • Мембранные редукторы давления воды не имеют трущихся частей, по этой причине они не так требовательны к качеству воды и надежность таких редукторов значительно, чем у поршневых редукторов с пружинными блоками.
  • Как правило у мембранных регуляторов диапазон регулировки расширенный – от 0,5 до 7 бар.
  • Лучше сглаживают перепады давления воды на входе.
  • Работа с большим диапазоном давления.
  • Работа с более низким расходом воды. Но и цена таких редукторов значительно выше чем у поршневых.

Поршневой редуктор давления воды в своей конструкции содержит поршень, который поджат пружиной. В зависимости от давления воды на выходе, поршень поджимает проход, выпускающий воду на выход.

Особенность поршневых редукторов давления воды:

  • Наличие движущихся частей внутри корпуса.
  • Более высокие требование к фильтрации воды на входе.
  • Максимальная скорость потока воды ограничена 2 м/с (что бы исключить повышенный износ механизма поршня).
  • При большом расходе воды, происходит существенное снижение давления.

NEW Новое поступление в наш ассортимент редукторов давления воды — мембранные редукторы от производителя OFFICINE RIGAMONTI (Италия)

Отличительные особенности мембранных регуляторов OR серии 0028:

Компания OFFICINE RIGAMONTI, сокращенно (OR) ранее производила мембранные редукторы давления воды для компании VALTEC, модель VT.085.N, которая зарекомендовала себя с хорошей стороны. Сантехники и монтажные организации с удовольствием используют данную продукцию и по сей день, но редукторы давления VALTEC не имеют разъемных соединений, которые в свою очередь значительно упрощают монтаж и последующее техническое обслуживание приборов.

В регуляторах давления воды OR серии 0028, реализована функция разъемных соединений. В базовом наборе включены американки 1/2х3/4″, такой функционал ранее был доступен только в редукторах премиум класса, например редуктор давления FAR НР-НР серии FA 2810 или редукционный клапан Honeywell D06F B. Но стоимость таких моделей существенно выше чем у редукторов от производителя OFFICINE RIGAMONTI, при этом допустимая максимальная температура у FAR и Honeywell —70°С, что на 10°С меньше чем у редукторов OR, там допустимая температура 80°С, запас прочности мембран OR добавляет надежности в системе водоснабжения.

Необходимость установки реле

Комплектация насосных станций, предлагаемых сегодня потребителю, включает блок автоматики, основным узлом которого считается реле давления. Без него нормальное функционирование всей системы невозможно. Те же, кто обладает определенными знаниями и навыками прокладки водопровода, могут оснастить систему автоматикой своими руками. Режимы работы насосного оборудования имеют большое значение. От этого зависят:

  • потребление электричества;
  • поддержание постоянного давления в трубах;
  • долговечность всего оборудования.


Гидроаккумуляторы Этот резервуар (его объем, как правило, находится в диапазоне 20…100 л) нужен для:

  • компенсации гидроударов, способных вывести из строя узлы оборудования, снабжающего водой;
  • создания давления в системе и резервного количества жидкости, требуемого для нивелирования пиков ее потребления.

Предназначение реле — чередование работы насоса и гидроаккумулятора. Оно производит соединение или разъединение контактов электрического привода, когда давление доходит до пороговых значений. Использование реле помогает ограничить количество запусков электромотора, что продлевает ресурс всего достаточно дорогостоящего оборудования и значительно снижает энергопотребление.


Устройство реле давления

Закрепляется реле, которое выглядит как миниатюрная коробка, на выходном патрубке. Оно работает так: при падении в системе давления ниже определенного уровня включается водозабор, а после того, как по мере заполнения резервуара гидроаккумулятора давление достигнет установленного значения, привод насоса отключается. Запаса жидкости в емкости хватает для того, чтобы умыться, а также налить стакан воды. При этом нет нужды каждый раз включать насосный агрегат.


Для чего нужен гидроаккумулятор

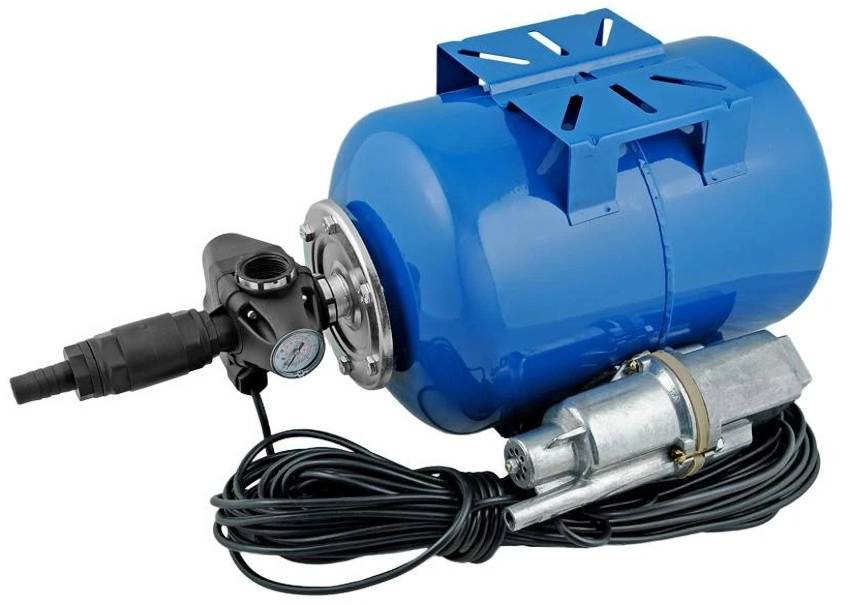

Автоматика и подключение скважинного насоса «Малыш»

Особое место среди множества моделей погружных насосов занимает «Малыш». С ним знакомы практически все дачники и жители загородных домов, пользующиеся скважинами. Даже если впоследствии приобретался более мощный агрегат, то раскачка скважины производилась именно вибрационным «Малышом».

Для долговечной эксплуатации насосов «Малыш» крайне необходим гидроаккумулятор

Прежде чем разбираться, какая нужна автоматика для насоса «Малыш», стоит рассмотреть его технические характеристики:

  • производительность насоса – 430 л/мин. (без подъема);
  • подъем на высоту до 40 м;
  • мощность двигателя – 250 Вт.

Забор воды может быть верхним и нижним, что зависит от модели. При верхнем положении всасывания двигатель лучше охлаждается, так как в ходе работы полностью находится в воде. Также не происходит ненужного всасывания ила или других нежелательных частиц со дна скважины.

Что касается автоматики для вибрационного насоса, в том числе и для «Малыша», то подойдут самые стандартные модели. Большая часть насосов «Малыш» имеет встроенную защиту от перегрева, который может возникнуть при перепаде напряжения или работе насухую. Необходимо дополнительно приобрести только командное реле. Относительно применения гидроаккумулятора ситуация следующая: данному агрегату для поддержания долговечности эксплуатации он крайне необходим. Стоит подключить к системе мембранный бак емкостью 25-50 литров, именно такой объем оптимален при мощности насоса «Малыш».

Для вибрационных насосов «Малыш» подходят стандартные модели автоматики

Вывод

Благодаря применению дифференциального управления система получает отличную возможность в полном объеме компенсировать возможную будущую ошибку. Правильный расчет пропорциональной составляющей численно выглядит как разность между предыдущим и текущим параметром, умноженная на коэффициент регулирования. Так как специалисты активно применяют измерения, выполненные за небольшой промежуток времени, любые ошибки и внешние факторы сильно влияют на процесс. Из-за всех указанных нюансов дифференциальное управление в чистом виде трудно реализовать для большинства современных систем.
