Критерии выбора, способы соединения труб ПНД для скважины

Почему пластик

Кроме тех положительных свойств, о которых уже сказано, обсадные трубы ПВХ для скважин имеют и другие неоспоримые достоинства — например: малый вес, антикоррозийную и гальваническую устойчивость. Простота монтажа достигается за счет меньших диаметров, при этом гладкие стенки полимерных труб обеспечивают аналогичную пропускную способность.Итак:

  • В их производстве, как вариант, применяют непластифицированный полихлорвинид, основным преимуществом которого является устойчивость к низким температурам. Его применяют в производстве изделий, которые должны обладать определённой жёсткостью.
  • Это различные трубы и фитинги для монтажа систем подачи воды и газа, канализации; панели и профили; листовой и плёночный материал: как конструктивный, так и декоративный. Свойства данного вида пластика нашли наилучшее применение в производстве обсадных труб для скважин, которые должны иметь максимальную жёсткость — это позволяет эксплуатировать их не менее полувека.

Большое значение для питьевого водопровода, имеет инертность непластифицированного ПВХ по отношению к неагрессивным жидкостям. А это значит, что вода из такого водозабора не будет иметь постороннего привкуса. Обсадная труба НПВХ для скважин на воду обладает большей прочностью. Единственно, что ей противопоказано – это нагревание выше 60 градусов, но в скважине такого не случается даже жарким летом.

Простота установки

Выбор нужного размера трубы производится в соответствии с диаметром проходки.Инструкция по их установке предусматривает следующие действия:

  • Сначала, используя бур наибольшего диаметра (например, 140 мм), проходят около пяти метров. Затем, инструмент меняется на меньший размер (130 мм), и проходка осуществляется до точки вскрытия водоносного слоя.
  • Далее, в пробуренное отверстие вставляется обсадная труба. Применительно к приведённому примеру, это будет размер: 125 мм в наружном диаметре. Рекомендуемая толщина стенки зависит от глубины проходки.
  • В процессе постепенного погружения, к первой трубе монтируется вторая — соединение производится по аналогии с конструктором.

Соединение обсадных труб

  • На каждой трубе имеется и наружная и внутренняя резьба. Таким образом, наружная резьба на торце одного элемента, соединяется с внутренней резьбой на торце другого. На фото сверху – обсадные НПВХ трубы, подготовленные к соединению.
  • Для герметизации соединения используют резиновые или пластиковые уплотнители. Это позволяет избежать попадания в скважину грязных поверхностных вод.
    Видео в этой статье поможет вам понять все нюансы данной технологии.

При обустройстве скважины главное, чтобы в процессе бурения, а так же монтажа обсадных труб, ствол не отклонился от вертикали. Такая проблема нередко случается у тех, кто пытается пробурить скважину своими руками.
Имейте в виду, что исправить такую ошибку практически невозможно, чаще всего приходится начинать работу заново, и на другом месте.

Виды обсадных труб и правила их использования

Определяющими критериями выбора обсадных труб является длина скважинного ствола, расчетное давление грунта. Исходя из этого можно установить пластиковые, металлические или асбестоцементные конструкции. Каждый вид имеет свои преимущества, недостатки и требования к монтажу, эксплуатации.

Пластиковые трубы для скважин

Изготавливаются из полипропилена, ПВХ или ПНД. Должны соответствовать ГОСТ 2248-001-84300500-2009. Они не разрушаются под воздействием влаги, но пластиковый корпус менее устойчив к механическим повреждениям, чем металлический. Можно сформировать скважинный ствол полностью из полимерного водопроводного трубопровода, но только при правильном выборе модели.

Как подобрать хорошую пластиковую трубу для скважины:

  • Расчетное давление в нижней части ствола не должно превышать 16 атм. Альтернатива – через каждые 10-15 метров скважины ставить обратные клапана для нормализации давления.
  • Для ПНД диаметры от 90 см, толщина стенки – от 7 см.
  • Из полипропилена используется редко из-за дороговизны. Для жесткости конструкции необходимо применять модели PN25 или выше.
  • Способ соединения – резьбовое муфтовое (безмуфтовое) или сварное. Последнее для скважины применяется редко.

При низких температурах полимер теряет пластичность, что может привести к его повреждению из-за внешнего давления. Это же усложняет обслуживание системы при отрицательных температурах. Не рекомендуется установка в регионах со средней температурой зимой -10°С.

Трубы из металлов и сплавов

Чаще применяют железные (стальные) трубы для бурения скважинного ствола. Причина – доступность материала, относительно простая обработка, устойчивость к механическим воздействиям. Недостатки – постепенное разрушение из-за коррозии, большая масса, что усложняет монтаж. Для последнего необходима специальная техника.

Как выбрать металлическую трубу для водяной скважины:

  • Марка стали – СТ.20 или выше.
  • Рекомендуется использовать бесшовные модели. У сварных повышена вероятность повреждения, если шов сделан некачественно.
  • Толщина стенки – от 5 мм.
  • Соединение – резьбовое муфтовое. Сварное усложняет обслуживание (замену поврежденных участков).

Стальные обсадные трубы должны советовать ГОСТ-8732-78 (цельнотянутые) или ГОСТ-10705-80 (электросварные шовные). Для изготовления используется углеродистая низколегированная сталь. Применение изделий из оцинкованной стали не рекомендуется. Причина – при контакте с почвой появляется эффект «блуждающих токов» – электрохимическая коррозия. Использование дополнительных защитных средств увеличит бюджет.

Асбестоцементные трубы

Редкое применение асбестоцементных трубопроводов обусловлено их относительной хрупкостью и недостаточно надежным раструбным соединением. Так же сложен монтаж из-за большой массы асбестоцемента. Для повышения прочности делают толстые стенки, что приводит к повышению веса. Возможен монтаж только с применением спецтехники.

Однако они не подвергаются коррозии, при длительном температурном воздействии сохраняют форму и целостность. Нейтральный состав не вступает в химические реакции с окружающей средой, не влияет на воду в скважине. Срок эксплуатации асбестоцементных труб – до 70 лет.

Установка пластиковых изделий для скважин

Обсадка скважины производится во время ее бурения либо сразу после завершения этого процесса.

В шахту опускают пластиковые трубы так, чтобы не произошло осыпания стенок. Крепится трубопровод в середине ствола шахты путем заливания цементного раствора между установленной трубой и стенкой скважины.

Трубы в скважину устанавливаются во время бурения или сразу же после него, чтобы не допустить обсыпания стенок канала

От вида стыковки зависит способ получения ствола. Применяемые для скважины обсадные пластиковые трубы без резьбы соединяются муфтой или при помощи раструба. На наружную поверхность трубопровода, а также внутри соединяющего элемента наносится клеящий раствор. Далее, элементы стыкуются.

Такой вид обсадки пластиковыми трубами обходится дешевле, но он менее надежен. Для глубоких шахт лучше применять сварные муфты. Они расплавляются изнутри, а трубопровод – снаружи, путем нагревания и затем соединяются. Полученный стык отличается прочностью и герметичностью.

При резьбовом соединении предполагается наличие внутренней и наружной резьбы на концах изделий. Если имеет место нарезка только внешней резьбы, то для соединения требуется муфта. Надежность стыка влияет на чистоту поднимаемой воды, поэтому лучше использовать трубы с резьбой.

Пластиковые трубы для обсадки скважин используются достаточно широко благодаря низкому весу и простоте монтажа. Однако следует учитывать, что по СНиП не допускается их применение на больших глубинах и со значительным расходом воды.

Основные виды соединительных устройств

Выбирая фитинги для ПНД труб, можно ориентироваться на следующие типы конструкций:

Фитинги для полиэтиленовых труб — фото сварных соединительных элементов

  1. Сварные, соединяющиеся с помощью специального паяльника (сварочного аппарата) стыковым или гнездовым методом сварки. Подходят для неразъемных соединений, подлежащих только замене, а не ремонту. Для этого используются фитинги двух видов, литые или сварные.
  2. Электросварные — муфты с пластиковым корпусом с вмонтированными внутри медными ТЭНами. На выходы подается электрический ток, фитинг прогревается, образуя непрерывный стык. Получается надежная стыковка труб — такая же прочная, как и цельнолитая.
  3. Компрессионные фитинги для полиэтиленовых труб. Специфического инструмента для их монтажа не требуется. Конструкционно они представляют собой корпус с резиновыми прокладками и 2 прижимными гайками. В них также предусмотрено кольцо из мягкого материала с прорезью, которое затягивается при закручивании обжимных гаек. Гайки накручивают на концы труб фитинга, где предварительно нарезана резьба, а герметичность соединения обеспечивает плотная резиновая прокладка. Гайка в такой конструкции обычно выполнена рифленой — такие «зацепы» не позволяют ей прокручиваться даже при фиксации мокрыми ладонями. Созданный таким образом трубопровод легко разбирается, а потому его можно использовать для создания временных сетей — например, для полива на даче. Осенью вся поверхностная конструкция просто разбирается и убирается на хранение.

Отметим, что компрессионная арматура для труб ПНД может изготавливаться из латуни. Этот мягкий медный сплав используется для резьбовых фитингов — получается прочная конструкция с герметичным соединением. Латунь инертна к разным температурам, совершенно безвредна и не разрушается при вибрациях.

Монтаж муфт различного типа

Все муфтовые соединения ПНД требуют предварительной подготовки пластиковых труб. Для максимально прочного и герметичного соединения после обрезки их необходимо очистить от загрязнений и удалить заусенцы, оставшиеся после режущего инструмента. Также желательно обезжирить трубу.

Установка соединительных муфт

Для монтажа муфты ПНД необходимо подобрать изделие равного диаметра с соединяемой трубой. Алгоритм соединения выглядит так:

  • пластиковую трубу помещают во втулку;
  • внешнюю гайку, надетую на трубу предварительно, закручивают до предела по часовой стрелке.

Рекомендуем ознакомиться: Особенности применения полиэтиленовой трубы в газовых магистралях

Монтаж компрессионных муфт

Для установки компрессионной (обжимной) муфты необходимо:

  • открутить внешнюю цветную гайку;
  • завести гайку за белое обжимное кольцо;
  • поместить трубу в тело муфты, отодвигая белое обжимное кольцо до упора;
  • внешнюю цветную гайку закрутить вручную или с помощью ключа до отказа.

Установка электромуфты

Для соединения труб посредством электросварной муфты требует специального токоподающего прибора, который должен привести в действие нагревательную спираль и расплавить пластик в месте соединения. Это может быть простой портативный трансформатор или другой прибор, создающий постоянный ток.

Алгоритм установки:

  • фитинг надевается поверх трубы;
  • клеммы муфты подключаются к переносному трансформатору;
  • ток из включенного трансформатора подается к термоспирали, которая за несколько минут расплавляет полимер и создает герметичный стык.

Выдержав необходимое время для плавки полиэтилена, нужно отключить трансформатор и дождаться остывания муфты (в среднем это занимает до 20 минут). Двигать ее до затвердевания полимера не рекомендуется, чтобы не нарушить однородную структуру фитинга.

Другие методы

В основном, при монтаже разъемных трубопроводных сооружений применяются именно компрессионные стыковочные элементы. При массе преимуществ, таких, как простота установки, низкая цена и различные размеры, недостатков они практически не имеют.

Но есть еще несколько решений для создания разборных стыковочных узлов, которые время от времени применяются при постройке проводящих гидромагистралей:

  • Резьбовое соединение – одно из самых ненадежных и трудоемких. При подготовке проводящей системы к установке необходимо нарезать на ее концах резьбу, соответствующую резьбе соединительной части. В системах с высоким давлением эту хрупкую конструкцию применять нельзя. Поэтому используется данный метод только в самотечных системах, или кабельных трубопроводах.

Фланцевое соединение – стыковка фрагментов ПНД происходит за счет сварки. Применяется в конструкциях с трубами большого диаметра, или изготовленными из различных материалов, например, ПНД и нержавеющая сталь. Для осуществления такой сборки к концам соединяемых деталей привариваются специальные втулки из полиэтилена. Затем на них ставится металлический фланец. Данный вариант сборки применяется наиболее часто. Его принцип идентичен методу установки задвижек и вентилей на металлических водных магистралях с водопротоками большого диаметра.

Раструбное соединение – одно из самых редких. Конец одной трубы просто вкладывается в конец другой, или в раструб муфты. Такая сборка негерметична, поэтому в водяных и газовых магистралях не используется. Чаще всего ее применяют при прокладке тоннелей для кабелей различного назначения.

Трубы из полиэтилена низкого давления подходят для самых разнообразных вариантов монтажа. Состыковка их посредством соединительных деталей удешевляет задачу и делает создание системы менее трудозатратным. Сборка конструкций без применения сварки производится значительно быстрее.

Компрессионные, или обжимные раструбы пользуются большой популярностью при создании трубопроводных сооружений и максимально просты в установке. Тем не менее, в самых ответственных местах рекомендуется использовать соединительные элементы, монтируемые при помощи электрофузионной сварки.

Правильный выбор фитинга в соответствии с особенностями каждой системы гарантирует качество стыковочных узлов и длительный срок эксплуатации трубопровода.

Необходимый тип

Трубы обсадные с треугольной резьбой в разрезе.

Очень часто если все бурильные работы выполняют специалисты, они могут предложить обсадные системы, которые будут более выгодные для них. Стоимость установки таких изделий может быть значительно больше.

Но стоит понимать, что тип элемента напрямую зависит от того, на какой глубине залегает водоносный слой. Для того чтобы определить глубину, можно уточнить либо замерить глубину скважин на соседних участках

Также очень важно уточнить состав почвы, от этого будет зависеть не только материал обсадки, но и весь процесс бурения. После того как вся информации собрана, можно выбирать конструкцию, учитывая при этом все недостатки и достоинства материала, из которого она изготовлена

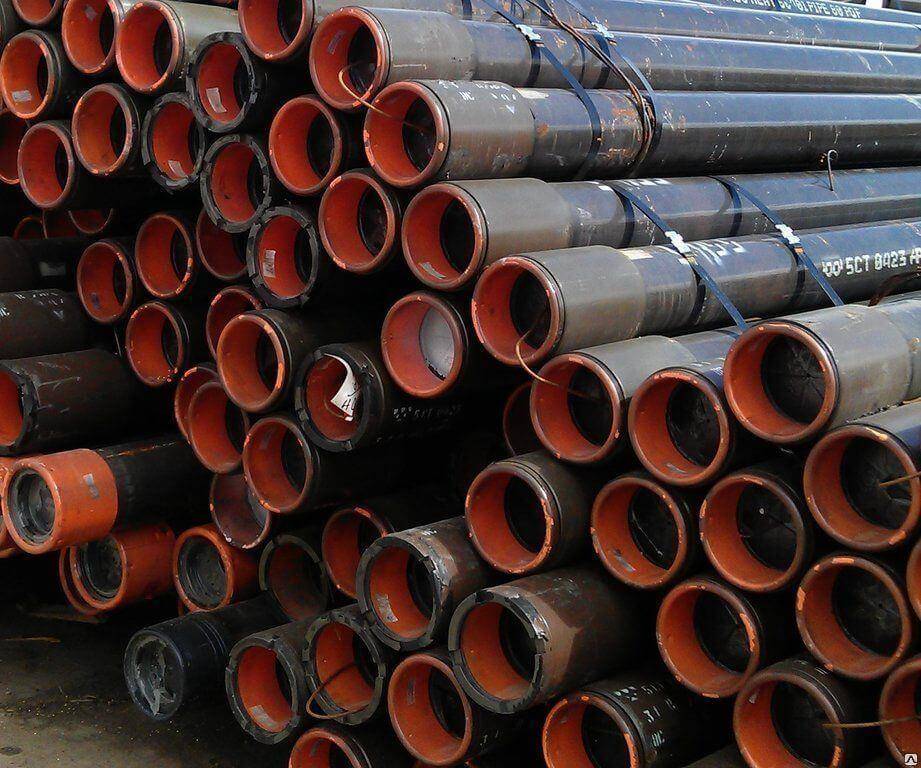

Стальные системы

Стальные варианты наиболее популярны для обсадки. Толщина стенок таких систем составляет 6 мм. Основными достоинствами являются высокая прочность и устойчивость перед воздействием грунта. Такое изделие в состоянии прослужить более 50 лет.

Использовать такую разновидность лучше всего в том случае, если есть вероятность подвижки конструкции. Основным недостатком стали является подверженность коррозии и достаточно высокая стоимость.

Из асбестоцемента

Такая разновидность обсадной системы используется очень давно и достаточно успешно. Даже сегодня они пользуются большой популярностью. Это обусловлено низкой ценой и длительной эксплуатацией без повреждений. К недостаткам можно отнести большую толщину стенок и высокую хрупкость материала. Для того чтобы расположить такую конструкцию, стоит использовать бур значительно большего размера, чем предполагалось по основным расчетам. Оборудование обсадки из такого материала стоит доверить только специалистам, поскольку правильно стыковать отдельные элементы не так просто.
Пластиковые элементы

Схема прокладки обсадной трубы.

Сегодня для обсадки скважин чаще всего используются изделия из пластика. В зависимости от материала их можно разделить на несколько видов:

  • полипропиленовые;
  • поливинилхлоридные;
  • из п/э низкого давления.

Пластиковые обсадные системы значительно легче по весу, что сильно упрощает работу с ними. Также к достоинствам можно отнести относительно невысокую цену и очень высокие показатели герметичности. Но если скважина делается в сложных грунтах, не стоит использовать пластиковые варианты. Но пластиковые варианты обладают самым лучшим соотношением цена-качество.

От чего зависит выбор сечения?

Одним из главных элементов обустройства скважины является обсадная колонна. Она представляет собой сборную конструкцию. Состоит она, как правило, из нескольких длинных труб, изготовленных из металлопрофиля или полимерного пластика, соединяющихся друг с другом при помощи винтовых стяжек (реже – сваривания).

Элементы обсадной колонны последовательно вбиваются в пробуренную скважину на необходимую глубину. Метод позволяет добиться полной герметичности стенок шахты. Верхняя часть последней секции дополнительно укрепляется бетоном.

Чем больше диаметр обсадной трубы, тем более широкий диапазон насосного оборудования можно использовать для добычи воды, что может способствовать увеличению дебита. Если же большой объем Вам не нужен, можно использовать трубы малого сечения, предварительно высчитав (хотя бы примерно) количество потребляемой воды в течение дня.

  • При потреблении воды от 2 до 3 м3 в час, закрыть потребность поможет колонна сечением до 80 мм;
  • Объемы от 4 м3 и выше могут обеспечить скважины с диаметром обсадных труб до 125 мм.

Надежное соединение обсадных труб

Какой тип соединения самый надежный? Требования очень строгие: надо обеспечитьне только конструктивную целостность обсадной колонны, но и герметичность каждого стыка. Даже небольшое отверстие может стать причиной снижения качества воды и, со временем, выхода из строя насоса и всей скважины. Длина стальных обсадных труб колеблется от 2,5 до 12 м. Для организации индивидуального загородного водоснабжения в основном используются профили длиной около 5 м. Существует три основных варианта соединения: резьбовое, сварка, раструб. Для асбоцементных профилей вариант соединения только один — муфта.

Классификация обсадных труб зависит от вида соединения.

  • Резьбовое соединение — является самым надежным. Витки резьбы ответных частей плотно прилегают друг к другу, обеспечивая прочное механическое соединение и высокий уровень герметизации.

варианты резьбового соединения обсадных труб

Сварочное соединение — может оказаться негерметичным из-за некачественного шва. Сам сварной шов больше подвержен коррозии, чем другая часть системы. В результате снижается срок службы всей обсадной колонны..
Раструбное соединение — нельзя проконтролировать состояние каждого стыка. Трубы держатся вместе только под действием собственного веса, жесткой механической фиксации нет, что снижает герметичность всей обсадной колонны. Нет защиты от бокового смещения и, особенно, от вертикальных просадок.

Какой тип соединения труб выбрать для обсадной колонны? Трубы с резьбой немного дороже, но их монтаж быстрее и проще, чем у труб со сварным соединением. Прочность, герметичность и долговечность резьбового соединения признана самой высокой.

Прочность обсадных труб зависит от выбранного материала. Самые прочные – стальные колонны. Но у них высокая цена, которая часто отталкивает клиентов. Асбоцементные колонны дешевле, но они хрупкие, легковесный пластик нельзя использовать на большой глубине без двойной обсадки. В можно купить обсадные трубы по ГОСТу 632 80.

Применение обсадных труб для частных объектов – вопрос, который стоит оставить мастерам. Самому определить, какая обсадная труба лучше ПНД или стальная для конкретного участка сложно. Мастера учитывают сразу несколько факторов, включая глубину котлована, тип водозабора, частоту использования. Длина обсадной трубы для скважины должна быть выше края котлована на 10-20 см.

Бурение с обсадной трубой для скважины своими руками

Необходимо отметить, что выполнить такую работу своими руками без вызова бригады специалистов можно, когда водоносный слой располагается на глубине до 15 метров.

Бурение скважины малогабаритными установками можно осуществить, если вода находится неглубоко

Но даже если и это условие будет соблюдено, хотя бы без одного помощника вы не обойдётесь. И прежде, чем приступить к работе, вам необходимо обзавестись такими принадлежностями и инструментами:

  • молоток, кувалда и гаечные ключи;
  • ворот. С его помощью проворачиваются трубы в земле;
  • тренога. Её применение облегчает процесс бурения;
  • бур, имеющий вид желонки. Для прикручивания к трубе он оснащается резьбой.

Бурение своими руками выполняется вращением бура с трубой в земле. Периодически вытаскивайте его на поверхность и удаляйте из стакана грунт. Пробурив примерно на 2 метра, чтобы стенки не обрушились и не завалили скважину, вставьте в канал обсадную трубу. По мере продвижения вниз, необходимо соединять трубы бурового станка с элементами обсадки.

Достигнув уровня с достаточным количеством воды, закрепите обсадную трубу на поверхности. После этого вставьте в канал пластиковую трубу и подсоедините к ней насос.

В целом, процедуру создания своими руками скважин с питьевой водой сложной не назовёшь. Но для выполнения этой кропотливой работы потребуется несколько дней.

В заключение необходимо отметить, что широкий ассортимент подобных изделий может привести к покупке неподходящего предполагаемым условиям эксплуатации обсадного трубного проката. А это в любом случае снизит эксплуатационный ресурс скважины. Поэтому не рекомендуется самостоятельно выбирать материал обсадной трубы. Это способен правильно сделать только специалист с учётом того, какая структура грунта на участке бурения и её особенности.

Особенности обсадных труб из ПЭ

Технология изготовления

Технологически полиэтиленовая труба для скважины изготавливается из полиэтилена низкого давления по технологии экструзии, применяемой для производства напорной трубопроводной продукции. Все обсадные изделия отвечают требованиям государственного стандарта. Окрашиваются они в синий цвет.

Для обеспечения обустройства колодцев различного предназначения, ассортимент выпускаемой продукции включает изделия разного диаметра от 90,0 до 225,0 мм.

Для отверстий, которые имеют малую и среднюю глубину, изготавливаются трубы с нормальными стенками, толщиной 5,0 – 7,0 мм. Для скважин большой глубины используются обсадные изделия с утолщенными стенками (более 10,0 мм). Продукция поставляется стандартными отрезками по 4,0 – 12,0 метров.

https://youtube.com/watch?v=CQ7BPIv-Whk

Преимущества ПЭ труб для скважин

Пластиковые трубы лишены недостатков, которые присущи металлу. Изделия из ПЭ характеризуются следующими положительными параметрами:

  • достаточно высокой прочностью, обеспечивающей надежное опускание изделий в скважину;
  • хорошей устойчивостью к динамическим (статическим) деформациям;
  • устойчивостью против постоянного внутреннего давления;
  • увеличенным сроком службы (50 лет и более);
  • устойчивостью против коррозии и воздействия многих химических растворов;
  • небольшим весом (в 5 раз меньшим от массы аналогичных стальных изделий);
  • большой упругостью. Изделия, в том числе и труба полиэтиленовая 225 мм в диаметре, хорошо держат гидравлические удары;
  • высокой пропускной способностью, благодаря идеально гладкой внутренней поверхности. Используя пластиковые трубы, удается значительно увеличить скорость бурения скважины, применяя ПЭ изделия уменьшенного диаметра;
  • полной нейтральностью к воде. При длительной эксплуатации труб, цвет и запах воды не меняется и не появляется осадок;
  • низкой стоимостью;
  • простотой монтажа благодаря применению резьбовых герметичных соединений с резиновыми уплотнителями;
  • высокой теплопроводностью, аналогичной той, которой характеризуются теплоизоляционные материалы;
  • хорошей изоляцией от электрического тока;
  • отсутствием токсичных и вредных веществ. Поэтому, их смело можно применять для скважин с питьевой водой.

Кроме того, обсадная труба ПЭ не загрязняет подземные воды, в отличие от металлических труб.

Надежное и герметичное резьбовое соединение обсадных труб

Область использования обсадных труб

Обсадные трубные изделия разного диаметра, в том числе труба ПЭ 125, применяются для обсадки скважин с целью:

  • защитить колодец от попадания в него сточных вод;
  • не допустить засыпания пробуренного отверстия неустойчивыми (рассыпчатыми) породами;
  • обеспечения опоры для погружных насосов.

В зависимости от глубины бурения скважины делятся  на:

  • артезианские (глубокие);
  • песочные (фильтровые).

Виды скважин в зависимости от глубины бурения

Наиболее популярные артезианские скважины. Их можно использовать для любых объектов. Они считаются наиболее эффективными по добыче воды. Для обсадки таких отверстий применяется в основном полиэтиленовая труба 90 мм в диаметре. Для песочных колодцев, имеющих глубину до 30 метров, наиболее часто применяются обсадные трубы 140 и 175 мм в диаметре.

При планируемом потреблении воды на объекте в объеме до 4,0 м³ в час, целесообразно с помощью обсадных труб соорудить артезианскую скважину. При небольшой потребности в воде, вполне достаточно и песчаного отверстия.

По своей конструкции скважины отличаются диаметром. При использовании трубы 140 мм в диаметре она опускается до известнякового уровня. Далее уменьшая диаметр до 90 мм, известняк пробивается еще приблизительно на 10 метров. В большинстве случаев такой глубины вполне достаточно для нормального и стабильного функционирования колодца.

Особенности монтажа

Перед началом буровых работ определяют глубину залегания водоносного слоя и приблизительный дебит будущей скважины. Это можно узнать, сверившись с геодезическими данными соседей (если у них на участке также есть скважина), либо с помощью специальных карт местности. Бурят скважину с помощью буровых установок, причем первые 3 метра – с помощью бура большего диаметра, а затем – меньшего. По достижению водоносного слоя в скважину устанавливают первую трубу.

Рекомендуем ознакомиться: Вентиляция и воздуховоды прямоугольной формы сечения

Собственно процесс укрепления стенок скважины выглядит так:

  • после установки первой трубы меньшего диаметра на нее наращивают следующую, используя раструбное резьбовое соединение;
  • таким способом устанавливают и последующие трубы, исходя из глубины скважины;
  • промежуток между стенкой скважины и внешней частью трубы заполняют жидким цементом или мелким щебнем для неподвижной фиксации сооружения;
  • верхнюю часть обсадной трубы, достигающую глубины промерзания грунта, утепляют с помощью любого теплоизолирующего материала (минеральная вата, пенопластовая или полистирольная скорлупа);
  • видимую часть трубы скважины закрывают специальной пластиковой заглушкой и оформляют в виде небольшого колодца.

Важно также не опускать обсадную трубу впритык ко дну скважины – изделие не должно опираться в грунт, а доходить только до кровли водоносного слоя. В противном случае такая ошибка в установке приведет к снижению дебита скважины и преждевременному разрушению обсадной трубы

В процессе установки труб в скважине их диаметр сокращается по мере углубления. Для соединения двух труб разного диаметра необходимы специальные фитинги – переходники соответствующего внутреннего и наружного размера резьбы. Чтобы правильно поместить обсадную трубу в скважину, в буровое отверстие сначала погружают трубы меньшего диаметра (например, 125 мм), затем с помощью фитингов на них устанавливают изделия обычного размера. На глубине первых 3-5 метров от поверхности земли должны быть установлены трубы большего размера.

Рекомендуем ознакомиться: Труба медная для системы отопления

Сборка на компрессионных (обжимных) фитингах

С одной или двух сторон фитинга (иногда и с трех) устанавливается целая система, которая обеспечивает соединение. Сам фитинг состоит из:

  • корпуса;
  • прижимной гайки;
  • цанги — пластиковое кольцо с косым разрезом, обеспечивающее плотный охват трубы;
  • упорного кольца;
  • прокладки, которая отвечает за герметичность.

    Из чего состоит компрессионный фитинг для полиэтиленовых труб

Насколько надежно соединение

Несмотря на кажущуюся ненадежность, соединение полиэтиленовых труб на компрессионных фитингах надежно. Правильно сделанное, оно выдерживает рабочее давление до 10 атм и выше (если это изделия нормального производителя). В доказательство смотрите видео.

Хороша данная система легкостью самостоятельного монтажа. Вы, наверное, оценили это уже по видео. Просто труба вставляется, затягивается резьба.

Дачников, кроме возможности сделать все своими урками нравится она тем, что при необходимости все можно разобрать, спрятать на зиму, а весной снова собрать. Это на случай, если разводка сделана для полива. Разборная система также хороша тем, что всегда можно подтянуть подкапывающий фитинг или заменить его на новый. Недостаток — фитинги громоздки и внутреннюю разводку в доме или квартире из них делают редко — внешний вид не самый приятный. Но для участка водопровода — от колодца к дому — лучше материал найти сложно.

Порядок сборки

Трубу отрезают строго под 90°. Срез должен быть ровный, без заусенец. Также недопустимо наличие грязи, масел или других загрязняющих веществ. Перед сборкой со срезов соединяемых участков снимают фаску. Это надо для того, чтобы острый край полиэтилена не повредил уплотнительное резиновое кольцо.

При монтаже соединение полиэтиленовых труб на обжимных фитингах затягивают руками

На подготовленную трубу надеваются запчасти в таком порядке: натягивается обжимная гайка, затем цанга, следом — упорное кольцо. Резиновую прокладку устанавливаем в корпус фитинга. Теперь корпус и трубу с надетыми на нее деталями соединяем, прилагая усилие — надо вставит до упора. Подтягиваем все запчасти к корпусу и при помощи обжимной гайки соединяем. Полученное соединение полиэтиленовых труб закручиваем с усилием руками. Для надежности можно дотянуть специальным монтажным ключом. Использование других инструментов для подтяжки нежелательно: можно повредить пластик.
