Технические характеристики
Основные метрологические и технические характеристики счетчиков воды турбинных ВСХН, ВСХНд, ВСГН, ВСТН приведены в таблице 1.
Наименование параметра | Значение параметра | ||||||||
У словный диаметр, мм | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
Диапазон температуры холоднойводы ВСХН, ВСХНд, °С | от плюс 5 до плюс 50 | ||||||||
Расход воды счетчиков холодной воды ВСХН, ВСХНд, м3 /ч | |||||||||
– наименьший Qmin | 0,25 | 0,4 | 0,5 | 0,63 | 0,8 | 1,56 | 2,0 | 5,04 | 10 |
– переходный Qt | 0,4 | 0,64 | 0,8 | 0,8 | 1,28 | 2,5 | 3,2 | 8,06 | 16,0 |
– номинальный Qn | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 |
– наибольший Qmax | 31,25 | 50 | 78,75 | 125 | 200 | 312,5 | 500 | 787,5 | 1250 |
Порог чувствительности, м3/ч, не более | 0,15 | 0,15 | 0,2 | 0,25 | 0,25 | 0,5 | 1,0 | 1,5 | 3,0 |
Диапазон температуры горячей воды ВСГН, ВСГНд, ВСТН, °С | от плюс 5 до плюс 150 | ||||||||
Расход воды счетчиков горячей воды ВСГН, ВСТН, м3 /ч | |||||||||
– наименьший Qmin | 0,63 | 0,63 | 1,0 | 1,58 | 2,5 | 4,0 | 6,25 | 10,0 | 25,2 |
– переходный Qt | 1,0 | 1,0 | 1,6 | 2,52 | 4,0 | 6,4 | 10,0 | 16,0 | 40,32 |
– номинальный Qn | 25 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
– наибольший Qmax | 31,25 | 31,25 | 50 | 78,75 | 125 | 200 | 312,5 | 500 | 1260 |
Порог чувствительности, м3/ч, не более | 0,25 | 0,25 | 0,3 | 0,35 | 0,6 | 1,1 | 2,0 | 4,0 | 8,0 |
Цена выходного импульса ВСХНд, ВСТН, л/имп | 100 | 1000 | |||||||
Наибольшее значение роликового указателя счетного механизма, м3 | 999999 | 999999×10 | |||||||
Наименьшая цена деления, м3 | 0,0005 | 0,005 | |||||||
Потеря давления при наибольшем расходе не превышает, МПа | 0,01 | ||||||||
Пределы допускаемой относительной погрешности, %, в диапазонах расходов – от Qmin до Qt – свыше Qt до Qmax | ± 5 ± 2 | ||||||||
Максимальное рабочее давление, МПа | 1,6 | ||||||||
Габаритные размеры, мм, не более | |||||||||
– длина | 200 | 200 | 200 | 225 | 250 | 250 | 300 | 350 | 450 |
– высота ВСХН, ВСГН | 170 | 180 | 190 | 212 | 222 | 250 | 350 | 375 | 420 |
– высота ВСХНд, ВСТН | 270 | 280 | 290 | 332 | 342 | 370 | 575 | 600 | 645 |
– ширина | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 400 |
Масса, кг, не более | 7,8 | 9,8 | 10,5 | 13,2 | 15,5 | 18 | 40 | 51 | 75 |
Описание
Счетчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГд, ВСТ являются механическими крыльчатыми (DN 15; DN 20), сухоходными.
Счетчик состоит из трех основных частей: корпуса, крыльчатки и счетного механизма. Внутри измерительной камеры корпуса находится пластиковая крыльчатка, закрепленная на осевой муфте, имеющей посадочную площадку для магнитной полумуфты. Проточная часть отделена от счетного механизма уплотнительной панелью, герметично зафиксированной уплотнительным кольцом и прижимной панелью. При вращении уплотнительной панели производится настройка и регулировка счетчика при поверке. Такая конструкция обеспечивает надёжную изоляцию счетного механизма от измерительной камеры корпуса. Магнитная полумуфта счетного механизма находится на одной оси с главной звездочкой. Таким образом, магнитная муфта передает вращение от крыльчатки к счетному механизму. Магнитная муфта защищена от воздействия внешних магнитных полей антимагнитным кольцом.
Счетный механизм крепится к корпусу при помощи пластикового прижимного кольца с ушком для опломбирования от несанкционированного вмешательства.
Счетный механизм имеет пять или восемь роликов для указания объема в кубических метрах. На оси червяка счетного механизма установлены четыре или один стрелочные указатели с наименьшей ценой деления 0,00005 м .
Принцип действия счетчиков основан на вращении крыльчатки потоком воды в измерительной камере счетчика. Скорость вращения крыльчатки пропорциональна расходу воды (м3/ч), а количество оборотов пропорционально количеству протекшей воды (мЗ). Количество оборотов крыльчатки с помощью магнитной муфты из измерительной полости, находящейся под давлением измеряемой воды, передается на счетный механизм, работающий при атмосферном давлении воздуха. Счетный механизм с помощью шестеренчатого редуктора масштабирует обороты и передает их на роликовый указатель счетчика, имеющий деления, кратные метру кубическому или его десятичным долям. Счетчики ВСХд, ВСГд, ВСТ имеют магнитоуправляемый контакт, предназначенный для формирования выходных импульсов, количество которых пропорционально объему воды.
Счетчики ВСХ, ВСХд, ВСГ, ВСГд, ВСТ могут выпускаться по классу А и классу В в соответствии с ГОСТ 50193.1-92.
Счетчики имеют четыре исполнения, которые отличаются материалом из которого изготовлен корпус и конструкцией счетного механизма.
Счетчики типа ВСХ, ВСХд, ВСГ, ВСГд, ВСТ DN 15; 20 – корпус изготовлен из латуни, имеют пяти – разрядный барабанный счетный механизм и четыре стрелочных индикатора (рис.2^-4)
Счетчики типа ВСХ, ВСХд, ВСГ, ВСГд, ВСТ DN 15; 20 – 01 корпус изготовлен из высокопрочной пластмассы, имеют пяти – разрядный барабанный счетный механизм и четыре стрелочных индикатора (рис.5)
Счетчики типа ВСХ, ВСХд, ВСГ, ВСГд, ВСТ DN 15; 20 – 02 корпус изготовлен из латуни, имеют восьми – разрядный барабанный счетный механизм и один стрелочный индикатор (рис.6 ^ 9)
Счетчики типа ВСХ, ВСХд, ВСГ, ВСГд, ВСТ DN 15-03 корпус изготовлен из высокопрочной пластмассы, имеют восьми – разрядный барабанный счетный механизм и один стрелочный индикатор (рис.10).
Условия эксплуатации
Этот счетчик воды рекомендуется использовать только в допустимых температурных пределах. При температуре от +5°С, до +50°С. При менее низких и более высоких температурах возможны ошибки при работе считывающего механизма, что снижает точность. Помимо это относительная влажность воздуха не должна превышать 80%. В условиях повышенной влажности могут возникать коррозийные процессы.
Если заглянуть в паспорт прибора, можно увидеть объем воды, который допускается пропускать через расходомер. Это одно из основных условий, которое должно соблюдаться при работе. Обязательно учитывают следующие нюансы.
- Правильно подбирают место установки. В этом случае водосчетчик будет считать наиболее точно, срок эксплуатации будет увеличен.
- Если возникает снижает потребление воды, но напор остается в пределах нормы, следует проверить входящий фильтр. Он установлен одном из фланцев счетчика. Со временем он забивается и требует очистки.
- Если это не счетчик класс C, то данные при установки вертикально и горизонтально будут незначительно отличаться.
Все работы по ремонту и очистке прибора должны производиться только сертифицированными специалистами. Обычно за услугой обращаются к организациям, имеющим соответствующую лицензию. После каждой работы обязательно в документах к счетчику указывают все данные по произведенным действиям и дату.
Характеристики, устройство и принцип работы
Перед покупкой прибора учёта потребления холодной воды необходимо ознакомиться с основными техническими характеристиками таких устройств. Важнейшими параметрами водомеров является производительность и диаметры подключаемых патрубков.
Если в последнем случае, установить счётчик на штатное место можно при помощи дополнительных элементов, то при недостаточной пропускной способности, изделие потребуется заменить на более производительное.
В приборах учёта потребления жидкости этого типа крутится небольшая турбинка внутри изделия. Вращение передаётся циферблату, который и отображает точный расход холодной воды. Самостоятельно разобрать и собрать изделие, чтобы понять принцип работы нельзя, ведь в этом случае будет повреждена пломба, которая должна быть установлена только квалифицированным поверщиком.
СТВХ 50
Водосчётчик этой модели имеет следующие технические характеристики:
- Диаметр: 50 мм.
- Максимальный расход воды: 90 м3/ч.
- Порог чувствительности: 0,035 м3/ч.
- Монтажная длина: 200 мм.
Счётчик идеально подходит для предприятий с относительно небольшим водопотреблением.
СТВХ 65
Эта модель расходомера обладает немного большей производительностью. Основные параметры счётчика:
- Диаметр: 65 мм.
- Максимальный расход воды: 120 м3/ч.
- Порог чувствительности: 0,35 м3/ч.
- Монтажная длина: 200 мм.
Эту модель уже можно использовать на промышленных объектах с потреблением до 120 м3/ч, а также в качестве общего устройства учёта в относительно небольших жилых домах.
СТВХ 80
Это устройство является наиболее часто устанавливаемым на различных производственных объектах. Водосчётчик полностью соответствует всем необходимым параметрам точности и обладает следующими характеристиками:
- Диаметр: 80 мм.
- Максимальный расход воды: 200 м3/ч.
- Порог чувствительности: 0,40 м3/ч.
- Монтажная длина: 225 мм.
Водосчётчик одинаково хорошо себя зарекомендовал как при установке на промышленных предприятиях, так и в жилых многоквартирных домах.
СТВХ 100
Средний по производительности в линейке водсчётчиков этого класса. Устройство имеет следующие характеристики:
- Диаметр: 100 мм.
- Максимальный расход воды: 300 м3/ч.
- Порог чувствительности: 0,60 м3/ч.
- Монтажная длина: 250 мм.
Водосчётчик обладает большим сроком годности, не нуждается в частом обслуживании и поверке, поэтому идеально подходит для установки на крупных предприятиях.
СТВХ 150
Устройство предназначено для установки в сетях холодной воды на предприятиях со значительным потреблением жидкости. Основные параметры счётчика:
- Диаметр: 150 мм.
- Максимальный расход воды: 500 м3/ч.
- Порог чувствительности: 1,30 м3/ч.
- Монтажная длина: 300 мм.
Счётчик этой модели выдерживает большой напор жидкости, поэтому в течение всего срока эксплуатации не требует дополнительной настройки.
СТВХ 200
Прибор этого типа обладает очень большой производительностью, поэтому его следует приобретать и устанавливать только в том случае, если потребление жидкости составляет более 350 м3/ч. Технические характеристики СТВХ 200 следующие:
- Диаметр: 200 мм.
- Максимальный расход воды: 650 м3/ч.
- Порог чувствительности: 2,00 м3/ч.
- Монтажная длина: 350 мм.
Несмотря на внушительный порог чувствительности в 2000 литров в час для больших предприятий такой расход может представлять собой лишь небольшую погрешность в общем потреблении жидкости.
СТВХ 250
Эта модель промышленного водосчётчика является самой производительной. Описание прибора учёта следующие:
- Диаметр: 250 мм.
- Максимальный расход воды: 800 м3/ч.
- Порог чувствительности: 2,50 м3/ч.
- Монтажная длина: 400 мм.
Установка такого устройства оправдана только при очень большом расходе холодной воды на предприятии.
| Параметр | СТВХ 50 | СТВХ 65 | СТВХ 80 | СТВХ 100 | СТВХ 150 | СТВХ 200 |
|---|---|---|---|---|---|---|
| Диаметр (Ду), мм | 50 | 65 | 80 | 100 | 150 | 200 |
| Давление (Ру), МПа | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
| Размеры, мм | 200×257×165 | 260×267×187 | 270×280××200 | 300×287×220 | 300×350×285 | 350×360×340 |
| Монтажная длина | 200 | 200 | 225 | 250 | 300 | 350 |
| Минимальный расход, м3/ч | 0.45 | 0.45 | 0.6 | 0.9 | 2 | 4 |
| Номинальный расход, м3/ч | 45 | 60 | 100 | 150 | 250 | 350 |
| Максимальный расход, м3/ч | 30 | 50 | 90 | 140 | 300 | 600 |
| Тип соединения | Фланцевое | Фланцевое | Фланцевое | Фланцевое | Фланцевое | Фланцевое |
| Температурный режим, °С | от +5 до +40 | от +5 до +40 | от +5 до +40 | от +5 до +40 | от +5 до +40 | от +5 до +40 |
| Межповерочный интервал, лет | 6 | 6 | 6 | 6 | 6 | 6 |
| Срок службы, лет | 12 | 12 | 12 | 12 | 12 | 12 |
| Масса, кг | 13 | 14.5 | 15.5 | 18.5 | 44 |
Основные технические характеристики
| Характеристика | Норма для водосчетчиков с Dy, мм Класс В | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
| 1. Расход воды, м3/ч: | |||||||||
| 1.1. ВСХН, ВСХНд в диапазоне температур | +5…….+50 °С | ||||||||
| наименьший Qmin | 0.45 | 0.45 | 0.6 | 0.6 | 0.9 | 1.5 | 2 | 4 | 6 |
| переходный Qt | 0.9 | 0.9 | 1.2 | 1.2 | 1.8 | 2 | 4 | 6 | 11 |
| номинальный Qном | 30 | 50 | 60 | 120 | 230 | 250 | 400 | 750 | 1100 |
| наибольший Qmax | 60 | 90 | 120 | 200 | 300 | 350 | 600 | 1000 | 1600 |
| Порог чувствительности | 0.15 | 0.15 | 0.2 | 0.25 | 0.25 | 0.5 | 1.0 | 1.5 | 3.0 |
| 1.2. ВСТН, ВСГН в диапазоне температур | +5… +150°C | ||||||||
| наименьший Qmin | 0.7 | 0.7 | 1 | 1.6 | 2.4 | 4 | 6 | 10 | 20 |
| переходный Qt | 1.5 | 1.6 | 2 | 3.2 | 4.8 | 8 | 12 | 20 | 40 |
| номинальный Qном | 15 | 15 | 25 | 45 | 70 | 100 | 150 | 250 | 400 |
| наибольший Qmax | 30 | 30 | 60 | 90 | 140 | 200 | 300 | 500 | 1000 |
| Порог чувствительности | 0.25 | 0.25 | 0.3 | 0.35 | 0.6 | 1.1 | 2.0 | 4.0 | 8.0 |
| расход воды при потере давления 0.1 кгс/см2 (0,01 МПа) | 26 | 38 | 40 | 100 | 128 | 170 | 310 | 550 | 800 |
| 2. Цена одного импульса для ВСТН, ВСХНд, л/имп. | 100 | 1000 | |||||||
| 3.1 Наибольшее количество воды 1000 х м3, измеряемое водосчетчиком ВСХН, ВСХНд | |||||||||
| за сутки | 0.72 | 1.08 | 1.44 | 2.4 | 3.6 | 4.2 | 4.2 | 7.8 | 14.4 |
| за месяц | 21.6 | 32.4 | 43.2 | 72.0 | 108 | 126 | 126 | 234 | 432 |
| 3.2 Наибольшее количество воды 1000 х м3, измеряемое водосчетчиком ВСГН, ВСТН | |||||||||
| за сутки | 0.6 | 0.36 | 0.6 | 1.08 | 1.68 | 2.4 | 4.2 | 7.8 | 14.4 |
| за месяц | 10.8 | 10.8 | 18 | 32.4 | 50.4 | 72 | 126 | 234 | 432 |
| 4. Емкость указателя счетного механизма ВСХН, ВСХНд, ВСТН, ВСГН, м3 | 999 999 | 999 999×10 | |||||||
| 5. Наименьшая цена деления ВСХН, ВСХНд, ВСТН, ВСГН, м3 | 0.0005 | 0.005 | |||||||
| 6. Присоединение к трубопроводу | фланцевое по ГОСТ 12815.80 | ||||||||
| 7. Габаритные размеры ВСХН, ВСХНд, ВСТН, ВСГН в мм, (не более) | |||||||||
| монтажная длина | 200 | 200 | 200 | 225 | 250 | 250 | 300 | 350 | 450 |
| высота ВСХН, ВСГН | 170 | 180 | 190 | 212 | 222 | 250 | 350 | 375 | 420 |
| высота ВСХНд, ВСТН | 270 | 280 | 290 | 332 | 342 | 370 | 575 | 600 | 645 |
| ширина | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 400 |
| 8. Масса, кг, не более | 7.8 | 9.8 | 10.5 | 13.2 | 15.5 | 18 | 40 | 51 | 75 |
Примечания:
Под наименьшим расходом Qmin B понимается расход, на котором счетчик имеет относительную погрешность + 5% и ниже которого относительная погрешность не нормируется.
Под переходным расходом Qt понимается расход, на котором счетчик имеет относительную погрешность + 2%, а ниже которого + 5%.
Под номинальным расходом Qnom понимается расход, равный 1/2 Qmax, при котором счетчик может работать непрерывно в течение длительного времени.
Под наибольшим расходом Qmax понимается расход, при котором счетчик может работать не более 1-го часа в сутки.
Под порогом чувствительности понимается расход, при котором турбинка приходит в непрерывное вращение.
При определении относительной погрешности снятие показаний счетчика ведется с учетом стрелочного указателя с наименьшей ценой деления.
Ду | 40 | 50 | 50 | 80 | 100 | 125 | 150 | 200 | 250 |
К | 1,479 | 0,692 | 0,625 | 0,1 | 0,061 | 0,0346 | 0,0104 | 0,0033 | 0,00156 |
Технические характеристики магнитоуправляемого контакта
- максимальное коммутирующее напряжение, В – 50;
- максимальный коммутирующий ток через контакт, мА -100;
- частота замыкания контакта, Гц, не более – 1.
Преимущества приборов:
- Повышение надежности за счет усовершенствования конструкции турбинки, позволяющей уменьшить нагрузку на ее ось;
- Повышение точности измерения объема при малых расходах воды за счет расширения диапазона расходов для счетчиков холодной воды – 1:300; для счетчиков горячей воды -1:60;
- Возможность монтажа во всех пространственных положениях за счет оригинальной конструкции измерительного механизма;
- Возможность монтажа в ограниченном пространстве за счет сокращения перед счетчиком прямого участка до 3 Ду;
- Уменьшение гидравлического сопротивления и увеличение номинального расхода по сравнению с крыльчатыми счетчиками (Для Ду 40 мм);
- Снижение материалоемкости и стоимости приборов за счет применения современных материалов и новых конструкторских решений;
- Современный дизайн и реальные цены;
- Метрологическое сопровождение через сервисные центры во всех регионах России, на Украине и в Казахстане;
- Унифицированные монтажные размеры.
- Приборы прошли ускоренные испытания на износостойкость по ГОСТ Р 50193.3-93 (800 часов на номинальном расходе при непрерывном потоке и 200 часов на максимальном расходе при непрерывном потоке).
- Счетчики горячей воды прошли горячеводные испытания во всем диапазоне рабочих температур (до 150 °C)
Вся продукция сертифицирована.
Можно ли сэкономить
Кроме экономии за счёт установки водомера (оплата фактически потреблённого объёма воды обойдётся дешевле, чем рассчитанного по нормативам) производитель предлагает сэкономить на подборе необходимых комплектующих путём приобретения надёжных систем с готовыми элементами, составляющими единый узел совместно со счётчиком.
Надёжная защита не позволяет потребителю незаконно снизить расход, вмешавшись в работу устройства. Снижение объёма потреблённой воды может достигаться за счёт бережливого отношения к использованию энергоресурсов и применения исправных водопотребляющих приборов.
Где применяются счетчики ВСХН
В первую очередь стоит отметить, что этот тип водосчетчиков используется только в отапливаемых помещениях, это обеспечивает оптимальные условия для работы. Также они могут устанавливаться в специальных павильонах, где установлено другое коммунальное оборудование. При выборе места установки обязательно следует учитывать, что к счетчикам должен иметься свободный доступ для осмотра и ремонта в случае необходимости.
В первую при выборе счетчика нужд отталкиваться от диаметра (DN):
- DN 15-20 крыльтачтые. Используется в квартирах и частных домах.
- DN 25-40 крыльтачтые. Применяются в различных коммерческих помещениях, рестораны, офисы, магазины, склады, промышленные здания, многоквартирные дома, большие зимние коттеджи.
- DN 40-250 муфтовые. Устанавливают в качестве обще домовых счетчиков в многоквартирных домах, на крупных производствах и в офисных зданиях.
Применяться эти водомеры могут для промышленных, общедомовых и бытовых нужд. В зависимости от особенностей трубопровода подбирается модификация с подходящим диаметром. Это обеспечивает качественную работу приспособления в конкретных условиях.
Технические характеристики
Технические характеристики агрегата приведены в паспорте, которым комплектуется каждый экземпляр.
Технические характеристики счётчика СТВХ и СТВУ
Срок службы прибора
Гарантия, установленная изготовителем, распространяется на изделия при правильном хранении (в течение одного года), транспортировке и эксплуатации. Срок гарантийной эксплуатации составляет полтора года с момента подключения в систему. В течение срока обеспечивается гарантийная наработка в объёме 1050000 кубических метров воды.
Стоимость счётчика
Стоимость достаточно высокая и составляет около 12000 рублей. Цена может быть выше в зависимости от модификации аппарата и добавленных комплектующих.
Устройство и принцип работы
Подсчёт количества кубометров использованной воды производится посредством вращения крыльчатого колеса, расположенного в измерительной камере и воспринимающего энергию направленного потока. Вращение с помощью магнитной муфты (для сухоходной модели) или непосредственной связи (для мокроходного исполнения) передаётся на масштабирующий редуктор и отображается на роликах табло.
Счётчик включает:
- литой латунный корпус;
- рабочую крыльчатку с магнитной муфтой;
- измерительное устройство с роликовым индикатором.
Выпускаются модели, дополнительно снабжённые импульсным датчиком, взаимодействующим с механизмом водомера и передающим импульсы на удалённое устройство централизованной системы учёта показателей.
Описание
Счетчики воды турбинные ВСХН, ВСХНд, ВСГН, ВСТН состоят из турбины и счетного механизма, расположенных в корпусе счетчика и герметично отделенных друг от друга. Счетный механизм состоит из масштабирующего редуктора с показывающим устройством, выполненном в виде стрелочных и роликовых указателей объема.
Вода через входное отверстие поступает внутрь корпуса счетчика, приводит во вращение турбину и через выходное отверстие вытекает в трубопровод. Число оборотов турбины пропорционально объему прошедшей через счетчик воды. Вращение турбины через магнитную связь передается на счетный механизм, преобразуется в значение измеренного объема воды и выводится на показывающем устройстве счетчика.
Счетчики ВСХНд, ВСТН дополнительно имеют магнитоуправляемый контакт, при помощи которого формируются выходные импульсы, количество которых пропорционально объему воды, прошедшему через счетчик.
Для защиты от несанкционированного доступа к механизму счетчиков воды турбинных ВСХН, ВСХНд, ВСГН, ВСТН устанавливается пломба на регулировочный винт, а на ВСХНд, ВСТН дополнительно устанавливается пломба на импульсный выход.
Счетчики воды турбинные ВСХН, ВСХНд предназначены для измерений объема холодной воды.
Счетчики воды турбинные ВСГН, ВСТН предназначены для измерений объема горячей
воды.
Общий вид счетчиков воды счетчиков воды турбинных ВСХН, ВСХНд, ВСГН, ВСТН приведен на рисунке 1.
г) Счетчик воды турбинный ВСТН-50

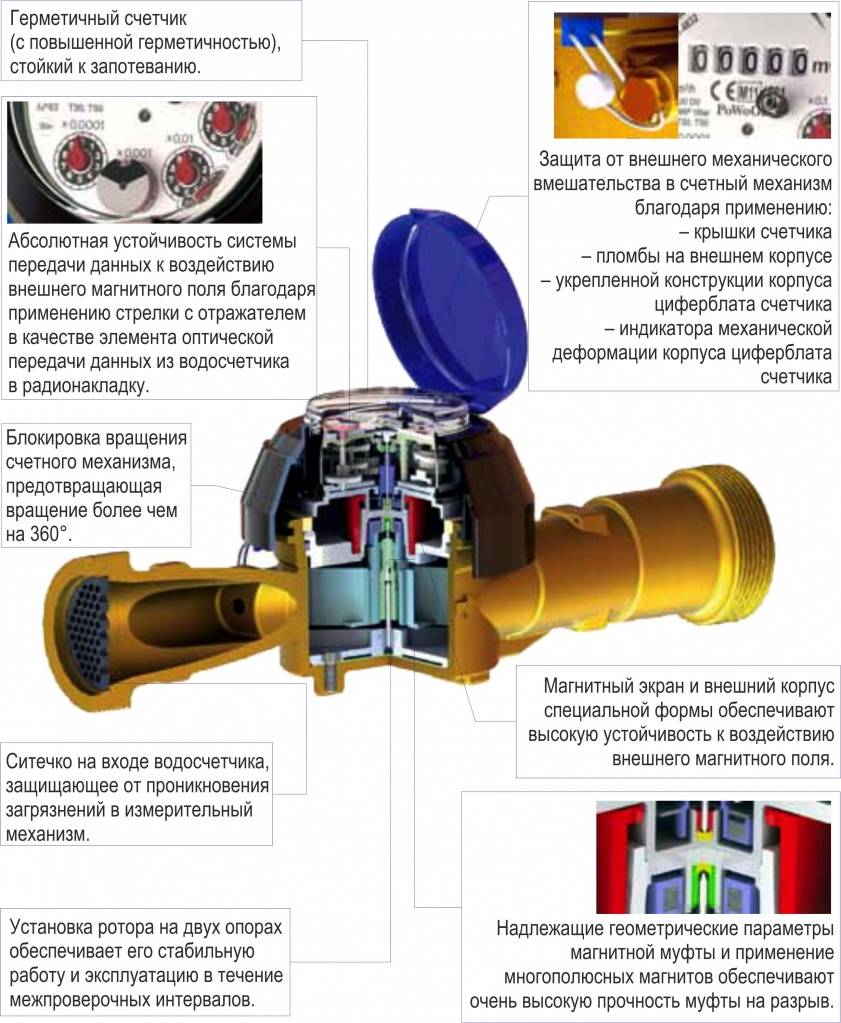

Рисунок 1- Общий вид счетчиков воды турбинных ВСХН, ВСХНд, ВСГН, ВСТН
Схема пломбировки счетчиков воды турбинных ВСХН, ВСХНд, ВСГН, ВСТН приведен на рисунке 2.
б) Счетчик воды турбинный ВСХНд-50
Рисунок 2- Пломбировка счетчиков воды турбинных ВСХН, ВСХНд, ВСГН, ВСТН
Виды и технические характеристики ВСХН
Практически счетчик включает в себя три элемента, обеспечивающих его работу:
- блок измерений;
- корпус;
- механизм счетчика.
Корпус в целях устойчивости к нагрузкам и коррозии выполняется из чугуна. Он имеет цилиндрическую форму. По торцам размещены фланцы или крылья с резьбой, к ним подсоединяют трубопровод. Также имеется горловина, в нее помещают измерительный блок.

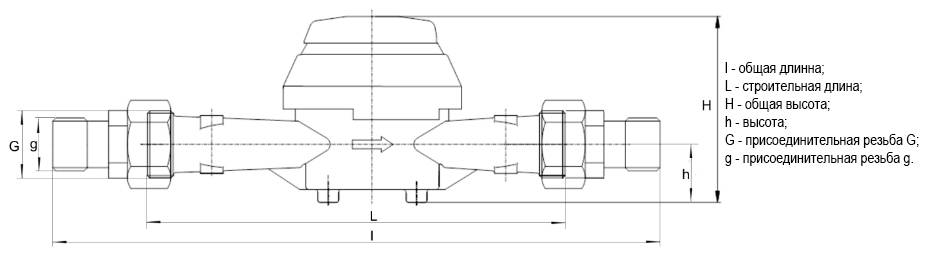

Общая схема крыльчатых счетчиков ВСХН ДУ 15-40 мм
Данный тип счетчиков работает на преобразовании части энергии от потока воды в движение турбины измерительного механизма. Передача усилия к измерительному блоку происходит через магнитную полумуфту турбины и вертикальную ось. Для защиты измерений от сбоев, полумуфта отделена немагнитной пластинкой от основного механизма.
В продаже можно встретить несколько различных механизмов. Они отличаются диаметром трубопровода, к которому допускается подключение. Также имеются некоторые различия технического плана. На приборах с допустимыми диаметрами от 15 до 40 мм используются крыльчатые приводы. Тут поток воды не слишком большой, и крыльчатка справляется с нагрузками. В продаже встречаются следующие модификации:
Характеристики ВСХН-15, ВСХН-20, ВСХН-25, ВСХН-32, ВСХН-40 Крыльчатый
| Параметр | ВСХН-15 | ВСХН-20 | ВСХН-25 | ВСХН-32 | ВСХН-40 |
|---|---|---|---|---|---|
| Диаметр (Ду), мм | 15 | 20 | 25 | 32 | 40 |
| Давление (Ру), МПа | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
| Высота, мм | 75 | 75 | 110 | 110 | 110 |
| Ширина, мм | 70 | 70 | 93 | 93 | 93 |
| Монтажная длина | 110 | 130 | 260 | 260 | 300 |
| Минимальный расход, м3/ч | 0.025 | 0.04 | 0.063 | 0.1 | 0.16 |
| Номинальный расход, м3/ч | 1.5 | 2.5 | 3.5 | 6 | 10 |
| Максимальный расход, м3/ч | 3.5 | 5 | 7 | 12 | 20 |
| Тип соединения | Резьбовой (Крыльчатый) | Резьбовой (Крыльчатый) | Резьбовой (Крыльчатый) | Резьбовой (Крыльчатый) | Резьбовой (Крыльчатый) |
| Температурный режим, °С | от +5 до +50 | от +5 до +50 | от +5 до +50 | от +5 до +50 | от +5 до +50 |
| Масса, кг | 0.5 | 0.6 | 2 | 2.2 | 2.5 |
| Межповерочный интервал | 6 лет | 6 лет | 6 лет | 6 лет | 6 лет |
| Срок службы | 12 лет | 12 лет | 12 лет | 12 лет | 12 лет |
Также имеются модели с турбиной. Они имеют больший пропускной диаметр и фланцевое соединение с трубопроводом. Так как объем воды больше, то и износостойкость тоже требуется повышенная. В них используют более надежные механизмы и элементы. В качестве движущейся части применяется турбина, а не крыльчатка.
При таком подходе продолжительность эксплуатации прибора увеличивается. На практике используется большое количество подобных устройств. Различаются они, как правило, размерными характеристиками. Список маркировок турбинных (фланцевых) счетчиков ВСХН представлены в двух таблицах ниже.
Характеристики ВСХН-40, ВСХН-50, ВСХН-65, ВСХН-80, ВСХН-100 Турбинный
| Параметр | ВСХН-40 | ВСХН-50 | ВСХН-65 | ВСХН-80 | ВСХН-100 |
|---|---|---|---|---|---|
| Диаметр (Ду), мм | 40 | 50 | 65 | 80 | 100 |
| Давление (Ру), МПа | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
| Высота, мм | 170 | 180 | 190 | 212 | 222 |
| Ширина, мм | 150 | 165 | 185 | 200 | 220 |
| Монтажная длина | 200 | 200 | 200 | 225 | 250 |
| Минимальный расход, м3/ч | 0.45 | 0.45 | 0.45 | 0.5 | 0.6 |
| Номинальный расход, м3/ч | 30 | 50 | 60 | 120 | 230 |
| Максимальный расход, м3/ч | 60 | 90 | 120 | 200 | 300 |
| Тип соединения | Муфтовое (Фланцевое) | Муфтовое (Фланцевое) | Муфтовое (Фланцевое) | Муфтовое (Фланцевое) | Муфтовое (Фланцевое) |
| Температурный режим, °С | от +5 до +50 | от +5 до +50 | от +5 до +50 | от +5 до +50 | от +5 до +50 |
| Масса, кг | 7.8 | 9.8 | 10.5 | 13.2 | 15.5 |
| Межповерочный интервал | 6 лет | 6 лет | 6 лет | 6 лет | 6 лет |

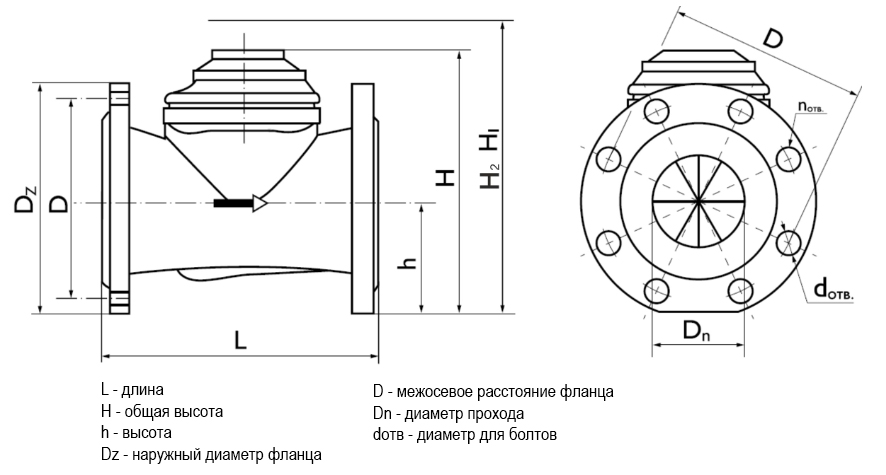

Общая схема муфтовых счетчиков ВСХН ДУ 40-250 мм
Характеристики ВСХН-125, ВСХН-150, ВСХН-200, ВСХН-250 Турбинный
| Параметр | ВСХН-125 | ВСХН-150 | ВСХН-200 | ВСХН-250 |
|---|---|---|---|---|
| Диаметр (Ду), мм | 125 | 150 | 200 | 250 |
| Давление (Ру), МПа | 1.6 | 1.6 | 1.6 | 1.6 |
| Высота, мм | 250 | 350 | 375 | 420 |
| Ширина, мм | 250 | 285 | 340 | 400 |
| Монтажная длина | 250 | 300 | 350 | 450 |
| Минимальный расход, м3/ч | 1.5 | 1.8 | 4 | 10 |
| Номинальный расход, м3/ч | 250 | 400 | 750 | 1100 |
| Максимальный расход, м3/ч | 350 | 600 | 1000 | 1600 |
| Тип соединения | Муфтовое (Фланцевое) | Муфтовое (Фланцевое) | Муфтовое (Фланцевое) | Муфтовое (Фланцевое) |
| Температурный режим, °С | от +5 до +50 | от +5 до +50 | от +5 до +50 | от +5 до +50 |
| Масса, кг | 18 | 40 | 51 | 75 |
| Межповерочный интервал | 6 лет | 6 лет | 6 лет | 6 лет |
Обязательно прибор должен быть промаркирован производителем. Обязательно поставляется паспорт, там указаны основные технические характеристики. Также непосредственно на самом приборе указываются следующие параметры:
- условное наименование счетчика;
- допуски по температуре жидкости;
- порядковый номер прибора;
- допустимый расход измеряемой воды;
- год выпуска счетчика;
- максимальное допустимое давление 1,6 МПа (16 кгс/см2);
- межповерочный интервал 6 лет.
Помимо этого, стрелочкой указывается направление потока воды. В обязательном порядке счетчик холодной воды должен быть опломбирован еще на заводе. Если заводской пломбы нет, такой прибор не допускается до использования.
Особенности монтажа и условия эксплуатации
Неправильный монтаж приборов учёта потребления холодной воды может привести к быстрому выходу устройств из строя. Чтобы не допустить поломки рекомендуется размещать счётчики только в отапливаемых помещениях с влажностью воздуха не более 80 процентов.
Схема
Размещение водосчётчиков должно быть выполнено таким образом, чтобы к ним можно было обеспечить беспрепятственный доступ в любое время. Это необходимо для своевременного снятия показаний, контроля исправности и поверки прибора.
Все устройства учёта потребления холодной воды этого типа, вне зависимости от модели, следует устанавливать в водопроводные системы, в которых максимальное давление не превышает 1,6 мПа.
При монтаже прибора следует также учесть следующие особенности:
- Монтаж только в горизонтальном положении циферблатом вверх.
- Перед прибором и после необходимо обеспечить ровный участок водопровода (соответственно 5 и 1 диаметров).
- Чтобы можно было снять или заменить устройство перед ним и после на необходимом расстоянии устанавливается запорная арматура.
- Монтаж должен осуществляться вдали от приборов, создающих мощное электромагнитное поле (не менее 2 метров).
Если все перечисленные условия были соблюдены, то прибор будет работать длительное время без поломок и отклонений в подсчёте расхода жидкости.
Установка счётчика
Порядок монтажа со схемой расположения основных элементов, применяемых в комплексе со счётчиком, указан в паспортной документации.
Установка производится следующим образом:
- Закрывается кран подачи воды в трубопровод.
- Перед водомером устанавливается фильтрующий элемент, после счётчика – обратный клапан.
- Счётчик располагается согласно стрелке на корпусе, указывающей направление движения воды. При горизонтальном размещении прибора табло направляется вверх, при вертикальном – в свободную сторону.
- Соединение производится затяжкой накидных гаек с помощью динамометрического ключа, фиксируя момент затяжки в пределах 40 Н/м2.
- Уплотнение обеспечивается установкой комплектных паронитовых прокладок, предварительно выдержанных в течение 10 минут в горячей воде.
- Плавно подаётся вода, до полного наполнения счётчика при открытом воздушном клапане. Проверяется отсутствие утечек.
После установки прибора и наложения пломб представитель коммунальной компании отмечает факт пуска изделия в работу записью в соответствующей графе паспорта.
Меры безопасности при монтаже турбинного водосчетчика
Присоединение водосчетчиков ВСХН, ВСХНд, ВСГН, ВСТН к трубопроводу должно быть плотным, без перекосов, с тем, чтобы не было протечек при давлении до 1,6 МПа (16 кгс/см2).
При монтаже необходимо обратить внимание на правильность установки межфланцевых прокладок, отверстия которых должны совпадать с отверстием счётчика воды. Присоединение к счётчику внешних электрических цепей следует производить только после окончания монтажа счетчика на трубопроводе, а их отсоединение – до начала демонтажа
Присоединение к счётчику внешних электрических цепей следует производить только после окончания монтажа счетчика на трубопроводе, а их отсоединение – до начала демонтажа.
Разновидности счётчика
Выпускаются модели приборов различного назначения, включая измерение:
- холодной воды;
- горячей воды;
- универсальные.
Из изделий бытового назначения выпускаются следующие модели:
- СВ-15-110 – универсальный одноструйный сухоходный водомер с проходным диаметром 15 мм и монтажной длиной 110 мм;
- СВ-15-80 – компактный аналог предыдущей модификации;
- СВ-15-80И – дополнительно включает датчик импульсов;
- СВ-20-130 – модификация с диаметром прохода 20 мм и монтажной длиной 130 мм.
Водомеры Эконом из числа общедомовых многоструйных сухоходных моделей:
- 25Г (Х) – исполнение с проходным диаметром 25 мм, производится отдельно для холодной и горячей воды;
- 32, 40, 50Г (Х) – аналогичные аппараты отличающиеся диаметром прохода, согласно числу в маркировке.
Отдельно предлагаются исполнения вышеперечисленных приборов общедомового назначения с импульсным выходом. Отличительный признак маркировки – присутствие букв “ДГ”.
Разновидности мокроходных исполнений:
- МСВ-15 – универсальный прибор с проходным диаметром 15 мм, допускающим возможность применения в сетях холодного и горячего водоснабжения;
- МСВ-20 – аналогичная модель с большим диаметром прохода (20 мм).
Кроме непосредственно водомеров заказчикам предлагается приобрести сборные узлы (надёжные системы) 80 ФГО и 110 ФГО, в которых к универсальному бытовому счётчику прилагаются фильтрующий элемент, обратный клапан с комплектом монтажных элементов. Дополнительно предлагаются наборы, включающие регулятор давления.
Для чего нужен счетчик ВСХНд с импульсным выходом
Счетчики ВСХНд: Крыльчатый и Турбинный
Водомер c импульсным выходом используются для замера проходящей через прибор воды. Основным отличием именно этой серии является возможность дистанционного отправления данных. Благодаря своим техническим особенностям, они могут применяться для замеров при суточном объеме потребления от 15 до 300 м3, в зависимости от диаметра условного прохода.
Этот тип датчиков позволяет учитывать не только целые единицы, но и десятые доли. Это позволяет рассчитывать затраты на водоснабжение наиболее точно. Основная задача – коммерческое измерение расхода. Хотя они применяют, как на производстве, так и многоквартирных домах, и в в частном секторе. Есть возможность замера массового расхода, например, на входе водопровода в поселок.
Технические характеристики
| Наименование и размерность параметра | Значение | |
|---|---|---|
| Диаметр условного прохода, мм | 15 | 20 |
| Метрологический класс | А, В | |
| Номинальный расход, Qn, м³/ч | 1,5 | 2,5 |
| Максимальный расход, Qmax, м³/ч | 3 | 5 |
| Переходный расход, Qt, м³/ч: | ||
| класс А класс В | 0,15 0,12 | 0,25 0,20 |
| Минимальный расход, Qmin м³/ч: | ||
| класс А класс В | 0,06 0,03 | 0,1 0,05 |
| Порог чувствительности, м³/ч | 0,015 | 0,02 |
| Пределы допускаемой относительной погрешности при измерении в диапазонах: | ||
| Qmin ≤ Q ˂ Qt Qt ≤ Q ≤ Qmax | ±5 ±2 | |
| Максимальное рабочее давление воды, не более, МПа | 1,6 | |
| Потеря давления при максимальном расходе не более, МПа | 0,1 | |
| Емкость счетного механизма, м³ | 99999.999 | |
| Цена наименьшего деления счетного механизма, м³ | 0,0001 | |
| Максимальная температура измеряемой воды, °С | +5… +90 | |
| Температура окружающей среды, °С: относительная влажность при 35°С, % атмосферное давление, кПа | ||
| при эксплуатации при транспортировке | +5… +60 -50… +50 | |
| Длина счетчика, мм, не более | 110 (80) | 130 |
| Высота, мм, не более (для модели с импульсным датчиком) | 70 (75) | 77 |
| Ширина, мм, не более (для модели с импульсным датчиком) | 70 (75) | 75 |
| Масса счетчика, кг, не более | 0,5 | 0,4 |
| Нормативный срок службы, лет | 12 | |
| Межповерочный интервал, лет: | ||
| для счетчиков холодной воды для счетчиков горячей воды для универсальных счетчиков | 6 4 6 | |
| Цена бытовой модели, рос. руб. | 430 – 550 | |
| Цена общедомовой модели, рос. руб. | 4100 – 6000 | |
| Цена мокроходной модели, рос. руб. | 2900 – 4000 |
Монтаж счетчиков ВСХН, ВСХНд, ВСГН, ВСТН
При монтаже турбинных водосчетчиков ВСХН, ВСХНд, ВСГН, ВСТН должны быть соблюдены следующие обязательные условия:
- Счетчик монтируется на трубопроводе в любом пространственном положении (при вертикальной установке – только на восходящем потоке). Запрещается установка счётчика воды циферблатом вниз!
- Установка осуществляется таким образом, чтобы счётчик всегда был заполнен водой.
- При установке счётчика после отводов, запорной арматуры, переходников, фильтров и других устройств непосредственно перед счётчиком необходимо предусмотреть прямой участок трубопровода длиной не менее 3 DN, а за счетчиком – не менее 1 DN, где DN – диаметр счётчика воды.
- Также не допускается заужение диаметра входного отверстия. При нарушении условий монтажа появляется дополнительная погрешность счётчика.
- Счётчик воды должен быть расположен так, чтобы направление, указанное стрелкой на корпусе счетчика, совпадало с направлением потока воды в трубопроводе.
- Перед установкой водосчетчика трубопровод обязательно промыть, чтобы удалить из него загрязнения и посторонние тела.
- Заглушки у входного и выходного патрубка счётчика снять только непосредственно перед монтажом.
- Присоединение счётчика к трубопроводу с большим или меньшим диаметром, чем диаметр условного прохода счётчика, производится при помощи переходников, устанавливаемых вне зоны прямолинейных участков.
- На случай ремонта или замены счетчика перед прямым участком до счетчика и после прямого участка трубопровода после счетчика устанавливается запорная арматура (вентили, задвижки, клапаны), а также спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.
- Кабель герконового датчика допускается удлинять до 30м кабелем сечения не менее 0,75 мм2.
Перед турбинным счётчиком воды, после запорной арматуры вне зоны прямолинейного участка на подающем трубопроводе, а также после счетчика при установке его на обратном трубопроводе теплоснабжения, до запорной арматуры рекомендуется устанавливать фильтры.
