Принцип работы скиммера для бассейна: схема скиммерного устройства и порядок действия в зависимости от вида

Принцип работы аппарата

Пенная флотация впервые была использована в минералогии в середине XIX в. В растворе находятся соединения с различной степенью смачиваемости. Она зависит от заряда молекул. Ионы, имеющие отрицательный заряд, образуют с молекулами воды связи, поэтому они и являются гидрофильными – имеющими сродство с водой. Гидрофобные вещества, состоящие из молекул одного и того же вещества (О2, Н3, О3, N2), не имеют разных зарядов и, соответственно, не смешиваются с полярным раствором, коим является вода.

Гидрофильные вещества способны «закрепляться» (абсорбироваться) на границе разделения сред – газообразной и жидкой, «прилипая» к тончайшей пленке воды. Вместе с пеной эти частицы выносятся на поверхность воды. Чем выше концентрация органических веществ в воде, тем выше вязкость раствора и устойчивее пена. Гидрофобными являются органические вещества (аминокислоты, органические кислоты), в том числе протеины, а также многие неорганические вещества. Среди неорганических гидрофильных веществ – соли тяжелых металлов.

Чем меньше размер пузырьков, тем эффективнее они собирают на своей поверхности загрязнения. У мелких пузырьков площадь пленки воды на границе разделения сред больше, чем у крупных. Поднимаясь к поверхности, пузырек создает позади себя в толще воды отрицательное давление, которое «засасывает» кристаллики солей и другие твердые частицы. Они вместе с пеной всплывают на поверхность воды.

Скиммер, назначение, особенности, принцип работы

На поверхности бассейна, а также нередко и в толще воды, постоянно оседают как микроскопические, так и видимые невооруженным глазом частицы – от пыли, водорослей и микроорганизмов до листьев и предметов искусственного происхождения. Скиммер – это специальное фильтрующее устройство, позволяющее эффективно избавляются от подобного рода загрязняющих факторов на поверхности.

Внешне прибор представляет собой небольшую емкость, соединенную с патрубком. Внутри него находятся предотвращающие забивку систему сетки и отверстие для забора воды. При этом сам он зачастую не является частью фильтрующего механизма, а лишь препятствуют проникновению в трубопровод крупногабаритных частиц.

Принцип работы скиммера сводится к следующему алгоритму:

Посредством специальных отверстий в корпусе вода затекает внутрь прибора.
Благодаря специальному разделителю внутрь попадает только загрязненный верхний слой.
Крупные предметы оседают в начале пути на специальной сетке.
Мелкие и взвешенные частицы задерживаются фильтрующим элементом.
Далее водный поток проходит через дезинфицирующее устройство.
Затем при необходимости он пропускается через термоблок и возвращается обратно в резервуар в очищенном и подогретом виде.

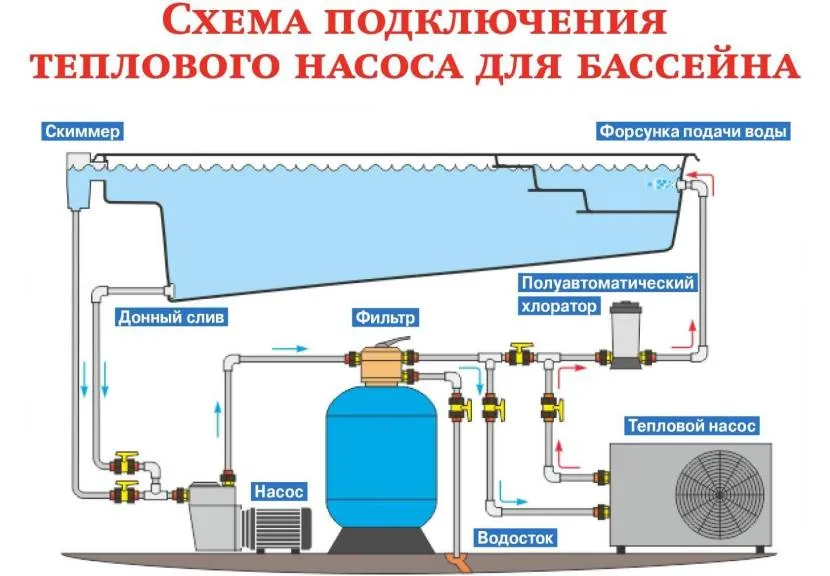

Место скиммера в схеме оборудования бассейна Источник saen.com.ua Современные скиммеры выполняют далеко не только роль фильтрующего и дезинфицирующего модуля. Они также имеют ряд дополнительных функций:

Подключение водного пылесоса.
Поддержание комфортной температуры воды.
Задание и контроль уровня глубины.
Внесение химических реагентов.

Решить практические вопросы о том, зачем нужен скиммер для бассейна, что это такое и как он будет функционировать в конкретных условиях, позволяет знание его устройства и принципа взаимодействия его узлов. В стандартном случае схема прибора состоит из следующих взаимосвязанных элементов:

Форсунка впуска.
Сетка/корзина для задержки крупных частиц.
Насосная станция.
Модуль настроек и управления.
Слив резервуара, размещаемый в донной части.

Советы по выбору

При выборе скиммеров важно обращать внимание на то, насколько они подходят для использования в конкретных типах бассейнов

Размеры чаши. Вне зависимости от типа ее конструкции, стационарного или временного размещения, один скиммер способен обслужить не более 25 кв.м площади.

Тип покрытия. Он важен в основном для встраиваемых систем, поскольку определяет степень сжатия конструкции окружающей средой. Давление бетона сильно отличается от того, что создается каркасной конструкцией. Кроме того, под плитку, для пленочного покрытия идут разные виды устройств. Стоит тщательно изучить документацию перед покупкой.

Материал изготовления. Пластиковые скиммеры хоть и дешевы, считаются не лучшим выбором для уличных бассейнов — их поверхность с течением времени желтеет, меняет свою окраску под воздействием УФ-лучей. Что касается моделей из нержавеющей стали, у них есть свои особенности. Эти виды более тяжелые и массивные, стоят дороже, по качеству очистки ничем не отличаются от более дешевых аналогов. Меняется лишь срок службы — у пластика он не превышает 10 лет.

Толщина стенок чаши. От нее напрямую зависит, каким именно должен быть отвод скиммера

Важно это и для крепления навесного оборудования на стенки каркасных бассейнов. Если параметры готовой крепежной арматуры не подойдут, придется покупать новое изделие или менять его у продавца.

Страна изготовления

Наименьшего доверия, по мнению потребителей, заслуживают представители Китая и Турции — их продукция наименее прочная и долговечная
Стоит обратить внимание на изделия, выпускаемые известными брендами: Intex, Bestway, MTH, Procopi, Kripsol.

Это интересно: Одноэтажный дом с вальмовой крышей (видео)

Типы флотаторов

Наиболее доступные модели пенников запускаются с помощью компрессора. Их можно использовать в емкостях, объем которых не превышает 300 литров. В более объемных аквариумах придется устанавливать либо несколько таких пеноотделителей, либо модели с большей мощностью, в которых предусмотрены инжектор и нагнетательная помпа. Большие скиммеры обычно помещают в специальную емкость для оборудования, сообщающуюся с аквариумом и получившую название самп. Обычно они идут с отдельным отсеком, в котором поддерживается постоянный уровень воды.

В простых скиммерах устанавливается распылитель из керамики или камня, который соединен с компрессором. Также в них присутствует стакан, по которому течет вода. Протекая сквозь него, воздушные пузырьки устремляются к поверхности воды, увлекая за собой органические соединения и образуя там пену. Очищенная вода поступает обратно в аквариум.

Действие флотаторов более сложной конструкции заключается в пропускании воздуха через интенсивный водный поток, что обеспечивает более тщательную прогонку воды и дает возможность удалить большее количество примесей.

Также есть скиммеры, которые активно прогоняют аэрируемую воду вниз от фильтра, что вынуждает воздушные пузырьки подниматься против течения. При данном способе увеличивается продолжительность флотации каждого пузырька, благодаря чему очистка становится более эффективной.

В описанных конструкциях применяются распылители подобные используемым при обычной аэрации. Они генерируют пузырьки диаметром около 0,5 мм. Самые лучшие пузырьки образуют деревянные распылители из липы. Они не нуждаются в очень высоком давлении компрессора, и при этом обеспечивают равномерность тока пузырьков на протяжении всего своего срока службы.

Как сделать своими руками

Создать навесной скиммер собственными руками очень сложно. Нужно учитывать много моментов. Изготавливать скиммер можно из пластика или нержавеющая сталь. Чашу можно делать из следующих материалов: пластик, полипропилен, метал и т.д. Также скиммер должен содержать резиновое уплотнение. Именно оно обеспечивают высокий уровень гидроизоляции самого ведра (чаши). Если вы решите делать элемент из нержавеющей стали, то помните, что такие элементы больше подходят для бетонных и пластиковых бассейнов или композитных.

Пластиковые скиммеры более практичные и подходят практически для всех моделей бассейнов.

Скиммеры из нержавеющей стали более дорогие, но выглядят на порядок лучше и служат дольше. Если у вас еще нет своего бассейна, то читайте, какой каркасный бассейн лучше: bestway или intex.

на видео: навесной скиммер для бассейна своими руками

Нужно сделать специальную чашу, которая будет напоминать ведро, проделать в ней прямоугольное отверстие и пустить плавающую заслонку. Прямоугольно отверстие должно быть величиной, которая будет опираться на габариты вашего бассейна. В бачок устройства необходимо поместить фильтр грубой очистки (его можно купить отдельно). Также необходимо установить адаптер подключения ручных систем очистки дна (его тоже можно купить отдельно). Все выше перечисленные детали обязательно должны присутствовать в скиммере и обеспечивать нормальную работоспособность аппарата. Как сделать донный пылесос для бассейна своими руками читайте в этом материале.

Итак, подведём итоги. Навесной скиммер – это разновидность очистительных аппаратов для бассейнов. Отсутствие скиммера в бассейне грозит загрязнением и застойными лужами. Навесные скиммеры очень удобные, практичные, их очень просто устанавливать. Самые популярные и надёжные модели – это Intex, MTH sk2 и MTS. Сделать навесной скиммер собственными руками очень сложно и подвластно специалистам, которые разбираются в этом. А вот собрать навесной скиммер – несложно, опираясь на инструкцию по эксплуатации. Возможно вас заинтересует самодельный скиммер для пруда.

Подводный пылесос для чистки бассейна: как подключить к фильтру

Все о песочных фильтрах-насосах для бассейна

Виды водных пылесосов для бассейна

Похожие публикации

Схемы фильтрации воды в бассейне

В переливных бассейнах выплеснувшаяся из чаши вода попадает в специально устроенные стоки, которые направляют ее в бак, а уже оттуда она подается для фильтрации. В этом и состоит их особенность: водяное зеркало находится на одном уровне с бортиком. Так как большая часть загрязнений находится в верхнем слое, то и в сток попадает самая загрязненная ее часть. Но при отсутствии движения в бассейне нет поступления воды, а следовательно, и она не чиститься. Эта схема подходит для стационарных бассейнов. Для надувных и каркасных она неприменима.

В скриммерных бассейнах специальные всасывающие отверстия располагаются в верхней части стенок. Если сооружение не стационарное, то скриммеры вешают на бортик, погружая на небольшую глубину. При таком типе забора водяное зеркало находится ниже верхнего края бортика на 20-30 см. При таком типе отбора воды на очищение тоже есть свои недостатки: с поверхности плохо удаляются загрязнения, так как всасывающие форсунки находятся ниже.

Система фильтрации воды в переливном бассейне

В любом случае часть загрязнений оседает, выпадая в осадок на дне. Для удаления этого осадка нужно отбирать воду и снизу, а затем подавать ее на фильтр. Для этого на дне устраивается как минимум, одно водозаборное отверстие. Количество отверстий зависит от количества воды в бассейне, уровня загрязненности и интенсивности использования. При этом должно соблюдаться правило: из верхних слоев подается на фильтр 75% воды, через донный водозаборник – 25%.

Дополнительная функция донных отверстий — слив воды в бассейне. Такая процедура нужна, если он консервируется на зиму, требуется капитальная очистка и дезинфекция.

Система фильтрации воды в скриммерном бассейне

Вода из бассейна поступает на предварительный фильтр грубой очистки, затем циркуляционный насос подает ее на фильтрующую станцию, где происходит более тонкое ее очищение. Далее в системе может быть установлено устройство для подогрева воды, а также устройство бактериальной очистки (хлоргенератор или озонатор). После всех манипуляций чистая и теплая, она попадает в чашу.

Расположение зон ввода зависит от типа бассейна. При заборе через скриммеры очищенную воду подают через отверстия, расположенные на противоположной от скиммеров стене, а в переливных – на дне. Такое расположение зон впрыска воды способствует тому, что вода циркулирует равномерно по всему объему, а значит, и лучше очищается.

Скиммеры для бассейнов Intex: американское качество за доступную стоимость

Устройства, которые изготавливаются данной американской компанией, отличаются высоким качеством комплектующих элементов. Это отражается на их эксплуатационном сроке. Примечательно, что стоимость данных приспособлений не очень высокая, поэтому купить такой прибор при желании сможет каждый.

Внешний вид фильтров этого производителя напоминает воронку. Подобные устройства используются для сбора мусора в бассейне. Работа приспособления протекает в автономном режиме, что очень удобно. Скиммеры для бассейнов Intex устанавливаются на специальные насосы, которые применяются для фильтрационной работы

Важно запомнить, что такой насос должен обладать хорошей производительностью – минимум 3028 л/ч

Модели данного бренда имеют еще одно положительное качество – легкость фиксации на бортиках искусственного водоема. Большинство таких устройств имеют легкий корпус, для изготовления которого применяется пластмасса. Плюсом использования полимерного материала является его устойчивость к агрессивным химическим веществам. Скиммерный бассейн – это отличное решение, которое избавит хозяев от необходимости проведения трудоемких очистных работ.

Фильтры от американского бренда Intex характеризуются хорошим качеством и долговечностью.

Стоимость устройств, изготавливаемых этой американской компанией, в среднем составляет 850-900 руб. Самые дешевые модели можно приобрести за 750 руб. Стоит также отметить, что данная фирма занимается производством и другой продукции для бассейнов. В качестве примера можно привести циркуляционные насосы.

Для чего нужен скиммер в бассейне

Во время эксплуатации купели на поверхности воды образуется грязная пена, плавает крупный мусор. Скиммер помогает своевременно удалять загрязнители. Кроме того, техническое устройство исполняет другие дополнительные функции:

к скиммерному устройству подключают донный пылесос;
внутреннее пространство бака используют для закладки химических реагентов;
техническое изделие помогает поддерживать необходимый уровень воды в чаше.

В бассейне скиммерного типа технические устройства помогают обработать до 70% объема воды. Количество скиммеров и подающих форсунок должно всегда быть одинаковое. Только так можно достичь оптимального смешивания всех слоев воды.

Важно! Если количество скиммерных устройств и подающих форсунок разное, то на зеркале воды образуются застойные зоны. Жидкость с этих участков не поступает на фильтрацию, подогрев

Виды

Рассматриваемые устройства делят на два типа:

Плавающий скиммер, он же — навесной. Изготавливается из пластика и крепится напрямую к борту. Отлично подходит для небольших бассейнов, в том числе — надувных. Такие модели также используются на монолитных чашах, при строительстве которых не была предусмотрена установка иных вариантов.
Встроенные типы. Монтируются в стену чаши бассейна во время строительства. Обычно, данные устройства снабжены заслонкой для предотвращения попадания воды с нижних слоев. При планировании размещения таких устройств на открытых бассейнах, целесообразно учитывать доминирующие ветра.

Разные варианты скиммеров и другого оборудования для бассейнов .

Скиммер своими руками – как сделать фильтр для бассейна из сантехнических труб?

Изготовить скиммер для бассейна самостоятельно несложно. Затрачивая минимум материалов и усилий, вы изготовите качественный фильтр. Для работы вам понадобятся следующие материалы:

3 трубы с размерами 110х550, 50х550 и 32х400 мм, где первое значение диаметр, а второе длина;
муфта ремонтная для канализационных труб диаметром 110 мм;
прямой тройник ПВХ 110х50 мм, углом 87 °;
2 круглых заглушки диаметров с d = 110 мм;
переход эксцентрик 110х50 мм;
переходные резинки (манжетное уплотнение) с 50 на 32 диаметр трубы;
техноплекс для изготовления поплавка толщиной 40 мм;
тонкая трубка из металлопластика для выхода воздуха под стандартную резьбу.

Берем одну из круглых заглушек и проделываем в ней посередине круговое отверстие диаметром не более 52 мм, вставляем в него переходную резинку. Откладываем конструкцию в сторону. Приступаем к сбору нижней части скиммера. Вставляем прямой тройник ПВХ в ремонтную муфту. Закрываем дно тройника заглушкой, в боковой переход вставляем манжетное уплотнение. Делаем поплавок. Для этого возьмем техноплекс (пенопласт) и вырежем из него круг. Внешний диаметр поплавка должен быть чуть меньше основной трубы (110 мм) для плавного скольжения, а внутренний – 50 мм. Надеваем поплавок на трубу диаметром 50 мм, фиксируем его на пару сантиметров выше середины.

Так как пластик легкий материал, кладем на дно корпуса груз, например, камни, чтобы скиммер не всплывал. Далее вставляем в нижнюю часть трубу диаметром 110 мм, а в нее трубу с поплавком и просверленной заранее под отверстие заглушкой. Дополнительно нарезаем резьбу в верхней заглушке под металлическую трубку, которая будет разряжать давление во время всасывания воды в фильтр. Она должна устремляться вверх и находиться над поверхностью воды, чтобы воздуху было куда выходить. В нижний разветвитель вставляем шланг, а на другой его конец надеваем переходник эксцентрик с 110 на 50 мм трубу. Соединяем систему с фильтр-насосом и нагревательным ковром. Скиммер для бассейна готов, можно проверять его в действии.

Чтобы вода в бассейне всегда поддерживалась в хорошем состоянии и никогда не загрязнялась, нужно регулярно включать . Проходя через нее, вода очищается от мусора и микробов, нагревается и поступает обратно в чашу. А первой составляющей этой системы является именно скиммер. Рассмотрим, что это такое и как проходить установка скиммера в бассейн.

Правила выбора

Если планируется приобретать скиммер для каркасного бассейна, то кроме навесного варианта, больше никаких версий найти не удастся. Также стоит заметить что скиммер целесообразно покупать, только если планируется менять воду в бассейне реже одного раза в 2 недели. Если возможно менять воду чаще, то скиммер можно не приобретать.

Иногда бывает к каркасному бассейну, обычно крупных размеров, скиммер прилагается в комплекте, однако, это необязательный вариант, и когда в комплектацию этот прибор не входит, его заменяют сачком. При отсутствии скиммера удалят мусор и очищать бассейн предполагается при помощи сачка, правда, это требует некоторых временных затрат.

Для стационарных бассейнов удобнее оборудовать встроенный скиммер.

Как и любой прибор, скиммер главное правильно установить. Если прибор установлен неправильно, в скором времени обязательно случится поломка. Использовать для крепления деталей можно только те крепежи, которые идут в комплекте, также не желательно заменять детали скиммера из комплекта на какие-то другие.

https://youtube.com/watch?v=wPH9qh8DYqQ

Правила монтажа скиммеров

Чтобы свести к минимуму риск выхода из строя скиммера, устанавливать его необходимо в полном соответствии с инструкцией. Это поможет снизить расходы на ремонт. Грамотно выполненный монтаж является гарантией надежности и долговечности оборудования.

В качестве крепежа разрешается использовать только те элементы, которые входят в комплект. Прилагаемые болты, винты и прочие метизы изготавливаются с расчетом под конкретные материалы, из которых выполнено изделие.
Если понадобится вырезать в стенке бассейна, выполненного из листовой стали, проем под обслуживающее оборудование, то необходимо обязательно очистить края от образовавшегося грата, после чего покрыть их антикоррозийной краской.
Для любого типа бассейна скиммер необходимо устанавливать строго по горизонтали. Его нужно монтировать без напряжения и следить за тем, чтобы не возникало перекосов.
Для увеличения высоты крышки можно использовать не более двух колец. После установки юбки необходимо склеить между собой. Разрешается применять только специальные клеящие составы, наподобие «Tangit» (Германия), «SABA» (Голландия). Использовать универсальный клей «Момент» для подобных целей нельзя.
У большинства моделей скиммеров декоративная рамка имеет насечки для определения максимальной и минимальной ординары. Если уровень воды будет находиться ниже минимальной отметки, то это может вызвать преждевременный выход из строя циркуляционного насоса.

Как настроить скиммер?

Более сложные устройства можно регулировать в зависимости от желаемого результата.

Мокрая пена. В данном случае прибор, работая на полную производительность, максимально выбивает все из воды – аквариум может вообще остаться без планктона, что нежелательно.
Сухая пена. Очевидно, что здесь скиммер будет работать по минимуму.
Промежуточные результаты.

Что именно можно настраивать:

регулировка подачи воздушной смеси в помпе;
изменение уровня пены в реакторе. Для этого нужно погрузить глубже или поднять скиммер в сампе относительно поверхности воды;
см. предыдущий пункт, но выходное отверстие из скиммера перекрывается заслонкой или краном.
