Подводная подсветка бассейна

Обзор видов светильников

В настоящее время владельцы искусственных водоемов могут выбрать наиболее оптимальный вариант освещения бассейна из множества предлагаемых на рынке. На одном объекте можно совместить несколько видов подсветки. Реализовать освещение бассейна можно следующими способами.

Верхнее. Данный вид освещения используется для закрытого помещения, в котором располагается искусственный водоем. Здесь освещение представлено в виде потолочных светильников, которые не боятся водных испарений. Оптимальным вариантом в данном случае считаются люстры с влагозащитными характеристиками, светодиодными, галогенными лампочками. Для освещения бассейна, что расположен на улице, можно использовать прожектор или настенный фонарь.

Освещение чаши бассейна. Над водной поверхностью, по периметру можно смонтировать лапы из галогена. Использование нескольких таких приборов позволит сделать светлее всю территорию искусственного водоема. В домашних бассейнах часто устанавливают экономичные светодиодные лампы.

Подводные светильники. Иллюминация подводного типа способна подчеркнуть формы любого бассейна. Благодаря тому, что свет проходит сквозь водную толщу, возникает ощущение некоторой загадочности. Материалами изготовления подводных светильников являются противоударный пластик, нержавеющий металл или же закаленное стекло. Кроме того, что подобные изделия не ржавеют, они без труда выдерживают давление жидкости. В качестве подводных светильников часто используют точечные лампочки, встраиваемые в дно чаши.

Плавающие светильники – это модный вид освещения, который используется в бассейне наряду со стационарным креплением лампочек, но является проблематичным. Такой вариант освещения имеет вид водонепроницаемого светящегося шара, который плавает по водной поверхности искусственного водоема.

Системы оптоволоконного типа. Основой данных осветительных приборов является оптоволоконный кабель, а также световой излучатель. Данный материал способен проводить по всей своей длине свет до окончания жил. Используя такой метод подсветки в бассейне, можно не опасаться поражения током.

Контурные. Благодаря контурной иллюминации купаться можно в ночное время суток. Данные осветительные приборы используются для обозначения ступенек и водных границ. Особенно актуальными эти подсветки считаются для нестандартных, изогнутых форм чаши.

Локальные. Такой подсветкой оформляют дополнительные конструкции искусственного водоема, например, фонтаны или водопады.

Галогенные

Галогенные светильники считаются важной частью полноценной системы управления бассейном. Благодаря данному оборудованию можно оригинально оформить искусственный водоем, реализуя при этом смелое дизайнерское решение по собственному вкусу

Наличие прожекторов обеспечивает комфортное купание людей в течение всей ночи. Если провести грамотную планировку, а также качественно выполнить монтаж галогенных осветительных приборов, то можно получить равномерное распределение света, а также безопасную эксплуатацию.

Светодиодные

Светодиодные осветительные приборы способны создать красивую подсветку открытого и закрытого бассейна. Энергоэффективные виды освещения могут быть точечными, их часто используют для подводной подсветки. Светодиодное оборудование реализуется в самых интересных формах, размерах, а также различных цветовых гаммах.

Управление системой освещения

Сейчас есть грандиозные возможности для управления системой подсветки бассейна частного дома. Стандартный кнопочный выключатель или диммер для общего и подводного освещения, выключатель дистанционного управления – самые простые и банальные решения, это уже никого не может удивить. Но есть варианты интереснее.

Один из интересных способов управления – дистанционный контроллер для изменения интенсивности или выключения, который можно цеплять на руку или ногу, и плавать с ним под водой. Установив разноцветную подсветку, её обладатель получает богатое поле для различных световых режимов и их переключения.

Разноцветная подсветка вместе с фонтанами.

Тут к каждому отдельному прожектору или их группам подводится устройство с заданными алгоритмами программ. Для их изменения человеческое вмешательство вовсе не обязательно. Достаточно запрограммировать все параметры, и световая феерия в бассейне будет чередоваться, как по мановению волшебной палочки.

Идея. Можно вообще создать шоу света и звука, синхронизировав смену программы с изменением песни. Контроллеры преобразуют сигналы, поступающие от компьютера, и задают с каждым новым треком следующий алгоритм свечения. Некоторым и постоянное подключение к ПК не нужно: раз закачал программы, и потом контроллер сам всё делает. Словом, возможности поистине захватывающие!

Для старта разработки проекта инженеру потребуется перечень данных:

• Длина*Ширина*Высота в случае проектирования внутреннего освещения. Габариты площади в случае наружного освещения.
• Желаемая монтажная высота светильников.
• Требуемая освещенность на рабочей поверхности или тип работ, производящийся в помещении для подбора освещенности по СНиП и ГОСТ.
• Ориентировочная максимальная сумма, заложенная на освещение объекта. Это поможет выбрать нашим инженерам сегмент (премиум, стандарт или эконом) светильников для Вашего объекта.

• Расчет освещения фасада
• Расчет освещения магазина
• Расчет освещения дома
• Расчет освещения офиса
• Расчет освещения цеха
• Расчет освещения здания
• Расчет наружного освещения
• Расчет внутреннего освещения
• Расчет аварийного освещения
• Расчет освещения торгового центра
• Расчет освещения АЗС
• Расчет освещения поселков
• Расчет освещения павильонов
• Расчет освещения гипермаркетов
• Расчет освещения автосалона
• Расчет освещения дороги
• Расчет освещения коровника
• Расчет освещения аэропорта
• Расчет освещения подъезда
• Расчет освещения склада
• Расчет освещения школы
• Расчет освещения пешеходного перехода
• Расчет освещения спортивного зала
• Расчет освещения улицы
• Расчет освещения бассейна
• Расчет освещения коридора
• Расчет освещения города
• Расчет освещения парковки
• Расчет освещения стадиона
• Расчет освещения парка
• Расчет освещения больницы
• Расчет освещения двора

Разновидность светильников для освещения бассейна

Подводные встраиваемые – устанавливаются непосредственно во время строительства бассейна прямо в его борта. Имеют овальную и округлую форму посадочного места.

Подводные накладные (навесные) – закрепляются на бортах снаружи, не нарушая герметичности. Вид и глубина погружения бывают разными, в зависимости от модели. Могут быть использованы и для подсветки фонтанов.

Подводные контурные – осуществляются при помощи оптоволоконных светильников или светодиодных лент. Устанавливаются по контуру чаши, на любой глубине, образуют достойные вниманию эффекты благодаря многообразию: пунктирные линии, отдельные огоньки или звездочки. Оптоволоконная система способна управляться с компьютера, в то время как светодиодная лента не имеет такой возможности.

Плавающие – поплавковая аккумуляторная система. Представляют собой чаще всего матовые круглые светильники, которые свободно плавают по поверхности бассейна, а при необходимости могут быть зафиксированы ко дну грузиком. Питание осуществляется как от простых перезаряжаемых аккумуляторов, так и от аккумуляторов заряжаемых солнечной энергией. Формируют нежные, подсвечивающие гладь световые пятна.

Важный момент: в свете последних лет, основным источником света в подводных светильниках чаще всего выступает светодиодные лампы или светодиоды. Благодаря им, освещение становится более ярким, экономичным и долговечным. А галогенные лампы это прошлый век.

Виды светильников для подводной подсветки

Светильники для подводного освещения должны иметь водонепроницаемую оболочку плюс абсолютную герметичность.

Их можно разделить на несколько видов по устройству и назначению:

• плавающий вид светильника, выполняется в виде поплавковой системы. Работает от аккумуляторной батареи. Могут свободно плавать по воде, или фиксироваться грузом на дне.
• контурные системы, представляют собой светодиодные ленты или оптоволокна. Устанавливают по контуру емкости бассейна на небольшой глубине. Светодиодная лента работает по тому же принципу, но по сравнению с оптоволоконной системой, имеет более простую и дешевую конструкцию.
• встраиваемые арматуры освещения, устанавливаются во время строительства в бортах чаши. Форма светильников овальная или круглая, чтобы легче сделать герметизацию.
• навесные или накладные светильники, фиксируют на края бассейна с внешней стороны, не нарушая герметичность. Глубина и форма погружения полностью зависит от модели.

По способу крепления светильники могут быть:

• встраиваемыми;
• навесными;
• накладными.

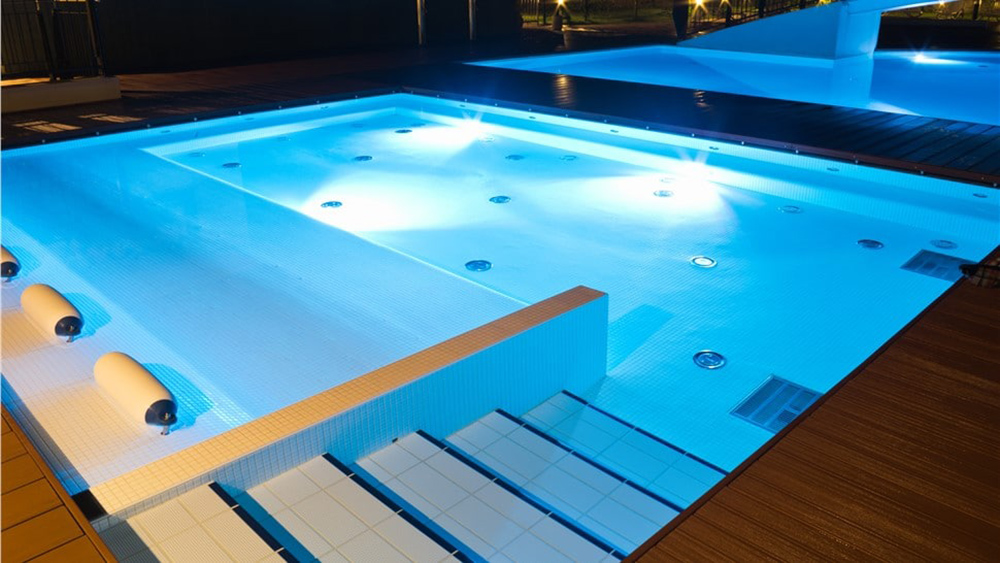

Встраиваемые светильники создают эффект четко очерченных световых пятен. Для рассеянного свечения подойдут накладные или навесные модели. Чаще всего источниками света выступают светодиоды.

Отдельной категорией организации освещения могут быть новые технологии оптико-волоконного света. Бассейны, которые оснащены такими недешевыми новинками, имеют возможности полноценной иллюминации с игрой цветов, а так же различными режимами их переключения. Принцип работы таких приборов довольно прост. При этом такой свет полностью электробезопасен.

ВАЖНО! При монтаже оптоволокна необходимо учесть, что блок питания должен находиться на безопасном расстоянии от бассейна, чтобы избежать короткого замыкания.

Как правильно выбрать осветительные приборы?

Светильники для бассейнов отличаются мощностью и принципом действия. Их выбирают по нескольким критериям.

По площади и глубине чаши

Для стандартного бассейна необходимый удельный световой поток составляет 100 лм/кв. м. Для фонарей, расположенных на большой глубине или снабженных цветными фильтрами, этот показатель увеличивают на 20%-30%.

Для разных приборов световой поток в лм на 1 Вт потребляемой мощности составляет:

• LED-светильников – 90-120;
• галогенных – 15-20;
• накаливания – 8-10;
• люминесцентных – 25-50.

В основном используют первые 2 типа. Устаревшие лампы накаливания неэкономичны, люминесцентные требовательны к условиям эксплуатации.

Таким образом, для чаши площадью 20 кв. м стандартной глубины в среднем потребуются светодиодные фонари общей мощностью 20 Вт либо галогенные на 115 (Вт). В случае использования качественных изделий от популярных брендов этот показатель будет более низким.

LED-источники превосходят галогенные по экономичности и сроку службы. Но они дороги и имеют малый угол рассеивания – 120 градусов.

По назначению

Место установки учитывают при выборе фонаря по классу влагозащиты. Он указывается на втором месте в индексе IP. Первая цифра обозначает класс защиты от попадания твердых частиц

При выборе светильника для бассейна внимание на него не обращают

Необходимый класс влагостойкости фонаря в зависимости от места установки составляет:

1. В верхнем положении – IP X4 (защита от брызг).
2. В чаше выше зеркала воды – IP X7. Такие приборы рассчитаны на кратковременное погружение. К этому классу относятся LED-ленты в силиконовой заливке.
3. Под водой – IP X8.

В стандарте DIN существует 9-й класс. Он введен для оборудования, корпус которого не пропускает воду при высокотемпературной мойке струей под давлением. Установка таких фонарей в бассейне не противоречит требованиям, но является экономически нецелесообразной.

В зависимости от желаемого эффекта

Для утилитарного освещения применяют монохромные точечные приборы. Их преимущество состоит в низкой стоимости и простоте монтажа.

В декоративных системах используют:

• светодиодные ленты и лампы типа RGB (3-цветные);
• оптоволоконные приборы.

Они подключаются к программируемому контроллеру.

Точечные светильники бывают 2 типов:

• встраиваемые;
• накладные.

Первые смотрятся более эффектно, но сложны в монтаже. Потребуется выполнить в стенке углубление или сквозное отверстие.

Устройство внешнего освещения

Общую систему освещения можно разделить на две категории:

• внешнюю (вокруг бассейна и над ним),
• внутреннюю (подводная подсветка).

Снаружи могут использоваться обычные модели светильников – как потолочные светодиодные устройства, так и энергосберегающие уличные прожекторы, если речь идет об эксплуатации на придомовом участке. Внешнее освещение помещения бассейна может реализовываться на стенах и потолке, но так, чтобы лучи захватывали саму ванну, бортики, входы с выходами, а также прилегающие зоны отдыха. Акцент делается на равномерность с комфортным отражением светового потока от водной поверхности, но без бликов. Потолочная организация света выполняется сбоку, чтобы свет направлялся под углом, а не строго вертикально.

Подключение и монтаж освещения в бассейне

Установка подводной фары для освещения бассейна:

отметить место установки фары на внешней стороне чаши бассейна;
удалить утеплитель при его наличии;
отметить места установки и крепления накладной фары

Обратить внимание, что места крепления не должны соприкасаться с местами прохождения проводки или металлической части чаши.. Место установки фары на внешней части чаши

Место установки фары на внешней части чаши

1. тонким сверлом, чтобы не повредить покрытие внутренней стороны чаши, просверлить отверстие по центру закладной

Установка закладной фары (просверливание отверстия)

1. при помощи насадки «коронка» выпилить отверстие с внутренней стороны чаши, ориентируясь на ранее полученное отверстие

Выпил отверстия под закладную коронкой

Готовое отверстие под закладную

1. отметить места крепления закладную под фару с внутренней стороны чаши

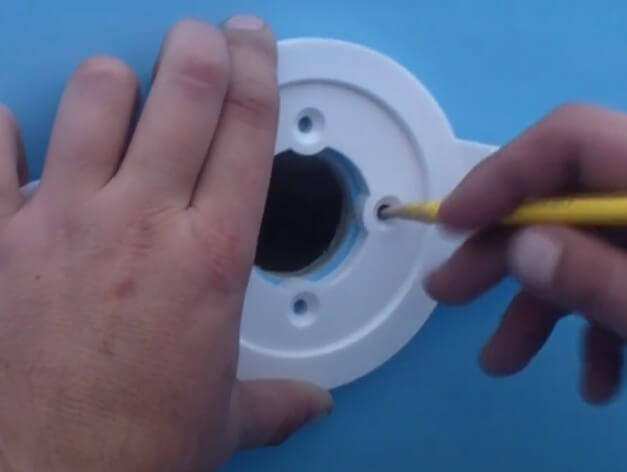

Отметка места крепления фары

1. просверлить отверстия в указанных точках

Выпил отверстий в местах крепления

1. подготовить конструкцию фары: нанести герметик в местах крепления, установить резинки, которые обеспечивают прочный контакт частей закладной к чаше

Собранная конструкция фары

1. части закладных фары установить с внешней и внутренней стороны чаши. Затем прочно затянуть их саморезами. Места соединения обработать герметиком.

Крепление закладной к внутренней и внешней части

1. подготовить коммутационную коробку, которая устанавливается не далеко от бассейна;
2. коммутационную коробку соединить с закладной фары трубой, прочно заизолировав места соединения. По данной трубе будет проходить кабельная линия;
3. вдеть кабельную линию в отверстие внутренней закладной. Второй конец кабеля зафиксировать в коммутационной коробке. Для удобства замены лампы длину кабеля необходимо рассчитать с учетом расстояния до сухой поверхности бассейна.

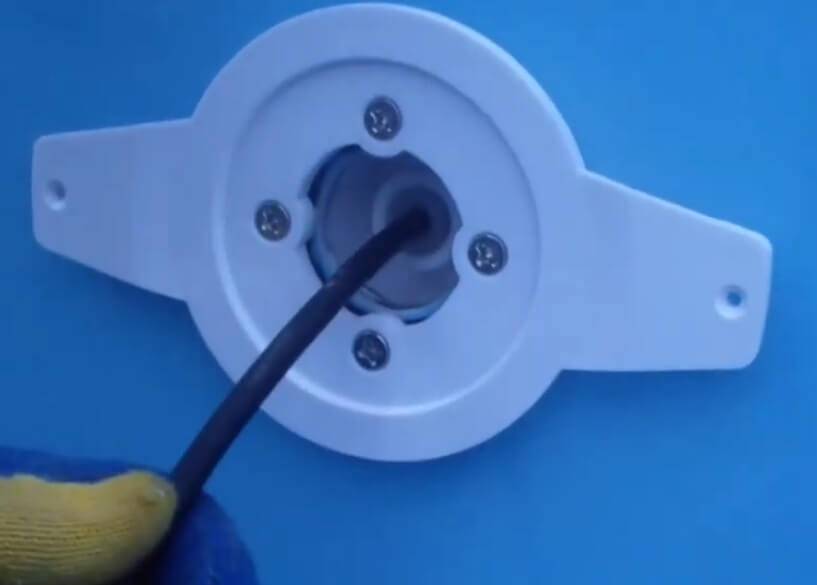

Прокладывание кабельной линии

1. К свободному концу кабеля подключить фонарь.
2. Прикрепить подключенный фонарь к закладной

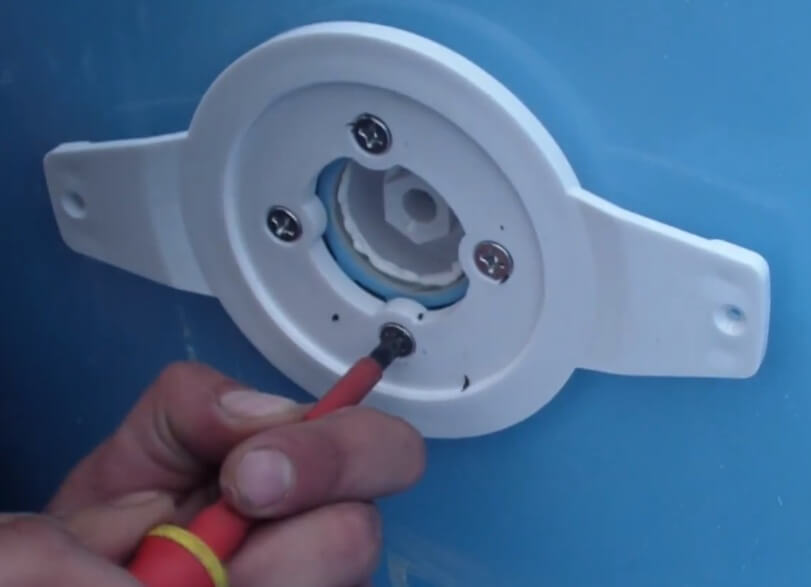

Установленная фара

1. По окончании установки фары повторно проверить места крепления оборудования и соединения деталей. При необходимости – провести герметизацию.

Освещение бассейна светодиодной (LED) лентой:

1. Выбрать led ленту с учетом уровня её защищенности от влаги.
2. Подготовить необходимый объем светодиодной ленты. Для этого необходимо предварительно замерить расстояние, на котором будет прокладываться led лента.

При большой протяженности бассейна, лента подключается к источнику питания параллельно (одно плечо не более 10 метров), т.к. при её последовательно подключении увеличится ток нагрузки, что приведет к перегоранию светодиодов.

1. Подготовить нужный объем прозрачного шланга необходимого диаметра.
2. Продеть нитку по всей длине шланга. Для удобства за один конец нити подвешивается небольшой груз (пластмассовый колпачок). С противоположной стороны включается пылесос, который притягивает к себе колпачок, тем самым продевая нить.

1. К одному из концов нити привязать диодную ленту и продеть её по всей длине шланга

Процесс вдевания диодной ленты через шланг

1. Установить тройник: боковые ветви – противоположные концы шланга, центральная ветвь – провода питания led ленты, подключенные к коммутационной коробке.

Герметизация концов шланга и места выхода питающих проводов

1. Повторно проверить места крепления оборудования и соединения деталей. При необходимости – провести герметизацию.
2. Установить шланг с лентой по периметру бассейна с помощью специальных зажимов или проложить в кабельном канале (если его установка предусмотрена на этапе монтажа чаши).

Примеры креплений для шланга

Освещение бассейна подводным светодиодным светильником на батарейках:

Светильник представляет собой герметичную конструкцию на батарейках, в данном пример это 3 штуки типа ААА, и пульт управления к нему.

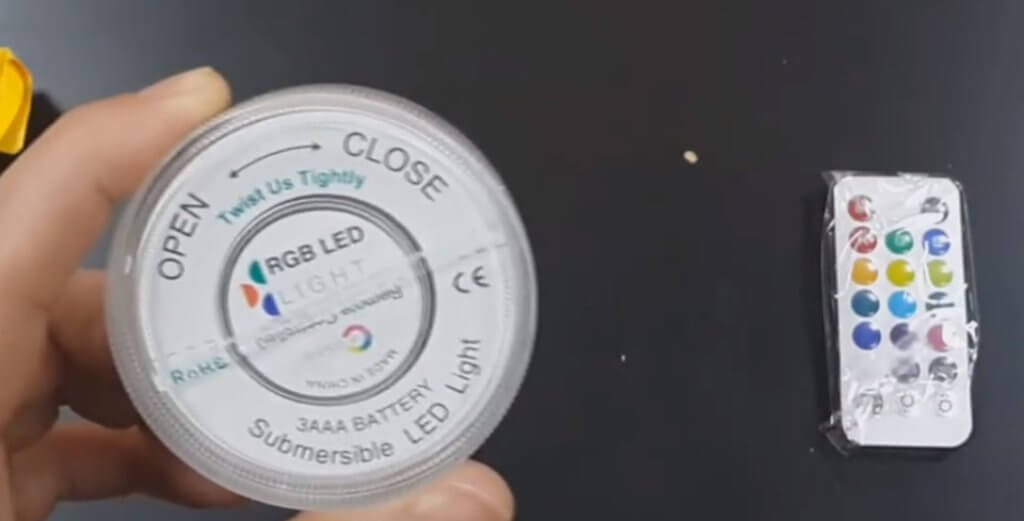

Подводный светильник на батарейках с пультом (вид сзади)

Во время эксплуатации светильник может самостоятельно плавать на поверхности воды, т.к. при его погружении в воду он не тонет или крепиться к стенам или на дно чаши бассейна.

Наружное освещение бассейна реализуется при помощи обычных светильников: на улице – фонари, прожекторы и т.д.; в помещении – светильники с соответствующей степенью защиты.

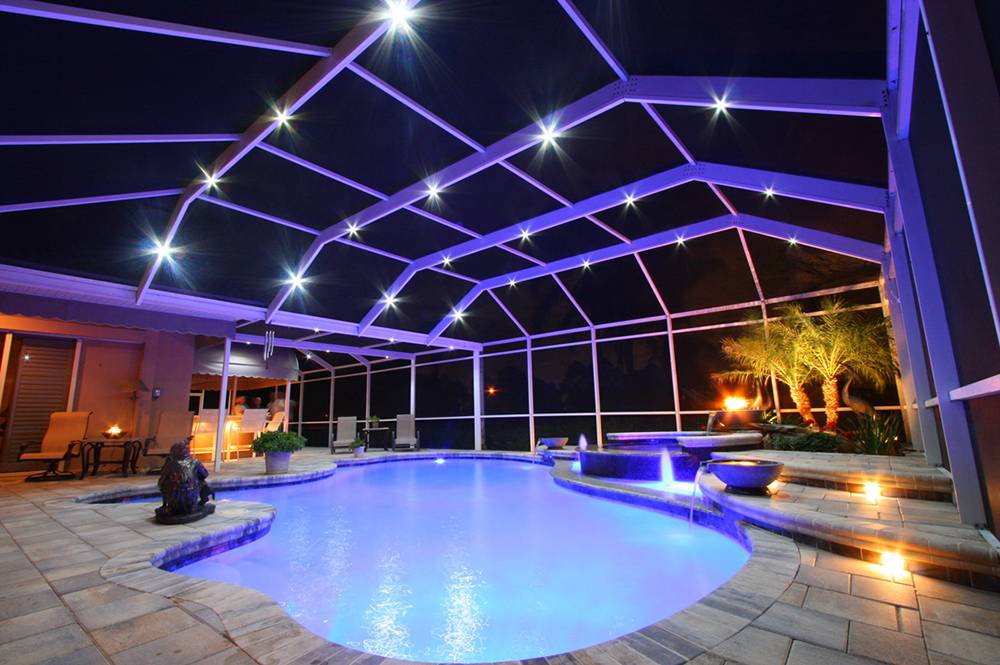

Наружное освещения (в помещении)

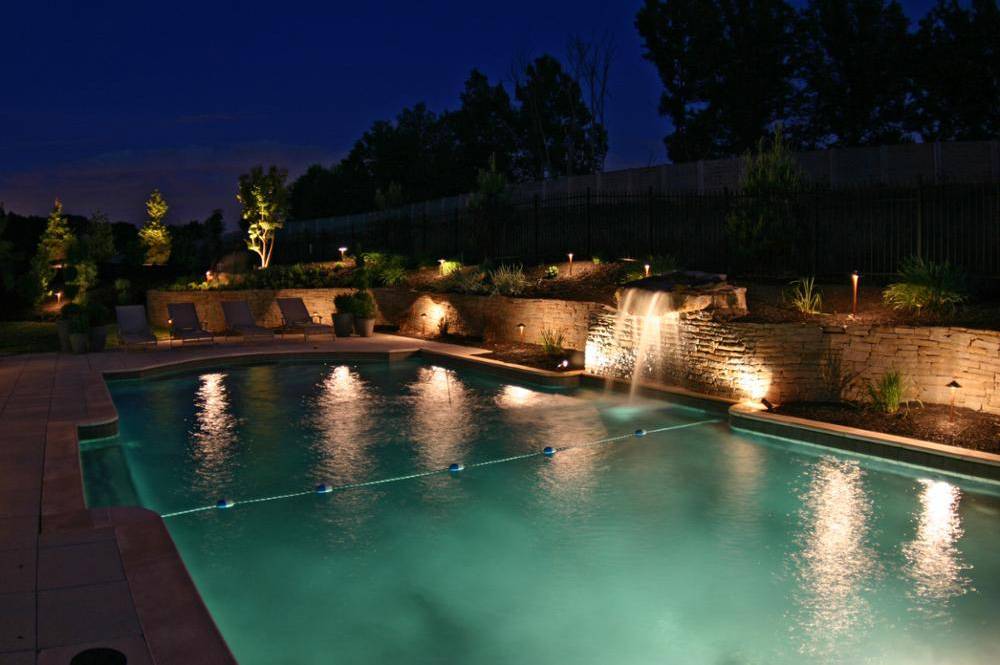

Наружное освещение на открытом воздухе

Локальные источники света

Если нужно сделать так, чтобы некоторые участки фасада дома были выделены больше, сильнее, буквально бросались в глаза, то очень часто для этого используется так называемая локальная подсветка. Понять, что она из себя представляет, можно из самого названия. Локальная — значит ограниченная определенным местом. То есть, если нужно, к примеру, усилить эффект от вида фасада благодаря выделению на нем красивых окон здания, то разумнее всего использовать для этого именно локальную подсветку.

Обычно в качестве такой подсветки выступают самые обыкновенные прожекторы направленного света. В зависимости установленной там лампы они могут давать свет разного цвета и интенсивности. Направив такой прожектор на то же окно, можно получить эффект красивой подсветки этого элемента конструкции здания. Если красиво скомбинировать несколько локальных источников света, что чаще всего и делается, то можно получить очень красивое оформление. Выделив в здании с помощью красивой подсветки окна, двери, возможно балконы или другие элементы, возможно получить самый необычный вид и визуальное оформление своего дома.

Подсветка из неона

В то время, как для локального освещения, рассмотренного выше, чаще всего применяются фонари для подсветки фасадов, которые могут быть ламповыми или светодиодными, для создания необычного и мягкого света все чаще применяют неоновые источники света. Именно с их помощью можно делать такие удивительные элементы оформления, как узкие светящиеся линии, очерчивание ими определенных объектов или частей конструкции. Чтобы выделить на общем фоне фасада здания, например, окна, можно окружить их неоновой подсветкой. Учитывая то, что цвет ее свечения может быть очень разнообразным, создается удивительный внешний вид.

Особенности неоновых подсветок

Преимуществами неоновых источников света является следующее:

• Долговечность. Благодаря своей конструкции, неоновая подсветка на фасады способна проработать очень долго. Ведь в таких подсветках нет нитей накала, перегорать там нечему. Единственное условие работы – герметичность трубок с газами;
• Энергопотребление. Такие лампы совершенно не требовательны к характеристикам электрических сетей. Никакие перепады напряжения или силы тока им не страшны, ведь в самом их устройстве обычно закладываются необходимые ограничения на потребляемую мощность;
• Они не дают никакого мерцания или пятен разной яркости. Излучаемый неоновыми источниками свет всегда очень равномерный, стабильный и мягкий;
• Разнообразие цветов. Как говорится, однообразие очень губительно, и в плане оформления фасадов частного дома тем более. Подбирая источники света, нужно комбинировать разные цвета, оттенки и интенсивности. У неоновых ламп их более 100.

Вот такой внушительный набор преимуществ и сильных сторон имеют неоновые подсветки.

Скрытое освещение

Популярным способом оформления ночного вида здания является также скрытое освещение стен. Делается оно довольно просто – источник света находится не на виду, как светильники, лампы или подсветки, а скрытым под специальной конструкцией. Казалось бы такое небольшое изменение дает очень многое в плане разнообразия и уникальности оформления вида фасада.

В качестве небольшого вывода стоит отметить, что существует много различных способов украсить вид фасада собственного дома с помощью различных источников света. Каждый из них по своему хорош и имеет свои сильные стороны. Но если претендовать на реально особенное и необычное украшение здания, то, скорее всего, придется применить всю свою фантазию и попытаться найти красивые и гармоничные комбинации с применением разных источников освещения.

Лампы для общей подсветки

Многие бассейны сегодня размещают прямо в домах или сооружают над ними специальные накрытия. Поэтому общее освещение в этом помещении будет встречаться наиболее часто. Здесь выбор ламп не отличается от других комнат в доме, за исключением повышенных требований к влагозащищенности.

Зачастую для организации общего освещения используют точечные светильники. Но бывают случаи, когда над бассейном размещают люстры. Также довольно распространены лампы на шинах.

Люстра над бассейном

В качестве источника света здесь могут выступать:

• лампы накаливания;
• люминесцентные и галогеновые лампочки;
• светодиодные лампы.

Причем в последнее время все чаще предпочтение отдается светодиодным источникам света. Это связано с тем, что они дают качественный световой поток при минимальных потреблениях электроэнергии. Еще одно преимущество состоит в том, что светодиодные лампы не оказывают ни какого негативного эффекта на здоровье людей. Выбирать стиль оформления ламп необходимо в соответствии с интерьером всего помещения.

Организация подсветки

Обустройство внешней подсветки бассейна своими руками, как правило, не вызывает проблем и может быть изготовлено любым, в том числе и начинающим мастером.

Для организации подводной части подсветки бассейна можно использовать:

• точечные светильники, которые могут работать как от электропитания, так и от батареек;
• светодиодную ленту.

Выбор и монтаж светильников

Для подсветки бассейна используются подводные или надводные светильники следующих типов:

накладные, отличающиеся небольшой стоимостью, компактностью и простотой установки. Для монтажа светильников не требуется подготавливать специальные отверстия на стенках или полу, что положительно влияет на качество облицовки водоема и уровень его герметичности;

Световое оборудование накладного типа

Накладные светильники могут крепиться при помощи специальных болтов, входящих в комплект оборудования или магнита, установленного на светильнике.

встраиваемые. Основным преимуществом данного типа оборудования является отсутствие выступающих частей, которые могут привести к повреждениям человека. Монтаж встроенных светильников более сложный и в большинстве случаев выполняется профессионалами;

Световое оборудование, монтируемое в пол или стену бассейна

плавающие. Если настенные и напольные светильники требуют установки и подключения к электропитанию, то современные плавающие осветительные приборы могут работать от батареек или солнца. Такое оборудование отличается простотой монтажа, оригинальностью, возможностью свободного перемещения в любую зону, разнообразием форм и размеров. К отрицательным качествам можно отнести малую мощность приборов и непродолжительный срок использования.

Светильники, плавающие на поверхности воды

При выборе светильников, помимо вида оборудования, необходимо учитывать:

• габаритные размеры;
• мощность;
• тип установленных ламп.

В них могут быть установлены:

• галогенные лампы, дающие яркий свет, но отличающиеся небольшим сроком службы;
• люминесцентные лампы, потребляющие меньшее количество электроэнергии, отличающиеся большим сроком службы. При использовании ламп данного типа особые требования предъявляются к герметичности светового прибора, так как небольшая протечка может привести к выходу лампы из строя;
• диодные лампы. Наиболее современный вид оборудования, который отличается малым энергопотреблением, универсальностью, неподверженностью механическим повреждениям, длительным сроком службы, но вместе с этим и более высокой стоимостью;
• лампы накаливания. Допустимо использовать только при организации внешнего освещения.

Разновидности ламп для подсветки бассейна

Как производится монтаж светильников, смотрите на видео.

Выбор и монтаж светодиодной ленты

Большой популярностью также пользуется светодиодная подсветка, выполняемая при помощи светодиодной (LED) ленты.

Для подсветки используются:

• ленты с однотонным свечением;
• многоцветные ленты, позволяющие получить любой один цвет или менять цвета по типу елочной гирлянды.

При выборе многоцветной ленты в систему устанавливается дополнительное оборудование – контроллер, позволяющие управлять режимами работы.

Монтаж LED-ленты своими руками производится по следующей схеме:

1. сборка импровизированного светильника. При соединении отдельных частей ленты для получения нужной длины рекомендуется использовать метод пайки с последующей герметизацией стыка;
2. подключение оборудования к электросети. Установка контроллера, блока питания и так далее;

Последовательность подключения оборудования

1. крепление ленты к стенкам бассейна. Для фиксации целесообразнее использовать специальные крепежи в виде скоб, позволяющие достичь максимального уровня надежности и не повредить изоляцию оборудования.

Методы фиксации светодиодной ленты

При желании можно изготовить комбинированное освещение бассейна, используя и точечные светильники, и уличные фонари, и светодиодную ленту. Это позволит менять тип освещения в зависимости от настроения, погоды и иных факторов.

Установка оптоволоконного освещения

Относительно новый способ освещения, основанный на работе оптико-волоконных элементов. Главным достоинством таких систем можно назвать высокую степень герметичности и безопасности. Существуют специальные оптоволоконные приборы освещения для водных объектов, больше напоминающие проекторы. Система образуется из множества светопроводящих жил, свечение которых под водой становится рассеянным и объемным. То есть небольшой световой пучок визуально увеличивается в разы, хотя его источник имеет небольшие размеры.

Важно подчеркнуть, что оптоволоконные контуры проводят именно свет, а не электричество. Непосредственно под водой вовсе не будет токопроводящих частей, и это главное преимущество данной системы перед светодиодными светильниками

Освещение бассейна на оптоволокне выполняется по типу той же ленты. Гибкие контуры таких элементов позволяют монтировать подсветку любой конфигурации, но и в этом случае потребуется создание отверстий в стенах для прокладки светорассеивающего оптоволокна.

На практике эксплуатации данный вариант оказывается не только самым безопасным, но и экономичным. К его недостаткам можно отнести разве что скромные возможности для регуляции параметров свечения.
