Дренажные, циркуляционные и другие разновидности насосов для горячей воды

Как осуществить первый запуск?

Первый запуск, как правило, производится после полного подключения устройства, сборки всей линии и заполнения ее водой.

Насухо включать насос запрещено инструкцией. Это чревато поломкой и выходом его из строя, а также отказом гарантийной мастерской выполнять ремонт.

Пред запуском надо убедиться, что система полностью готова к работе. Большинство конструкций автоматически удаляют воздух при повороте специального винта.

Надо его отвернуть на полоборота (или больше), и подождать несколько секунд, пока воздух не выйдет и не польется вода. Для других насосов надо ставить специальный воздухоотводящий элемент (кран Маевского).

Нюансы при подключении

Существует ряд советов для правильного подключения погружного оборудования. Следует придерживаться рекомендаций по подготовке устройства:

1.следует отмерить высоту источника до воды, чтобы знать размер троса, с помощью которого будет удерживаться насос.

2.Шланги крепят, используя хомуты для герметизации соединительных деталей.

3.Трос должен быть изготовлен из металла, либо капрона, и проходить через проушины на устройстве.

4.Насос оснащают молдингом, чтобы корпус не стукался об стенки шахты.

При нижнем заборе жидкости от дна должно оставаться расстояние в один метр. При верхнем заборе воды до дна колодца оставляют полметра.

Запитывают насосное оборудование от электричества по окончанию монтажа. Подведение к электричеству делают по земле вне скважины. Во время работы насоса надо следить, чтобы не было работы в сухом режиме. Через каждые два часа следует отключать насос от сети, чтобы дать 20 минут на остывание.

Внимание! Не рекомендуют применять трос счаленного типа, чтобы подвешивать дорогие насосы

Насос для перекачки топлива и других жидкостей

Как известно, перекачивать нужно не только воду, но и всякого рода технические и пищевые жидкости. Например:

• Топливо — дизель, керосин, бензин, мазут.
• Жидкие удобрения.
• Спиртосодержащие жидкости (например, вино или самогон).
• Моющие средства.

Физические свойства всех этих жидкостей не позволяют использовать «обычные» насосы для их перекачивания.

Попробовать, конечно, можно, но на долгую эксплуатацию в этом случае расчитывать не приходится.

Например, при перекачке дизельного топлива обычным насосом из строя быстро выходят сальники и прокладки.

Связано это с тем, что они изготовлены из немаслостойких эластомеров (чаще всего EPDM).

Насос для перекачки топлива и других жидкостей: устройство и принцип работы

Погружной насос для топлива с питанием от 12В

Насосы для перекачки топлива могут быть следующих видов:

• Центробежные нормально всасывающие.
• Погружные.
• С ручным приводом.

Ручной насос с установкой на бочку

В этой статье мы рассмотрим устройство центробежных насосов, а остальные трогать не станем. Смотрим ниже на картинку:

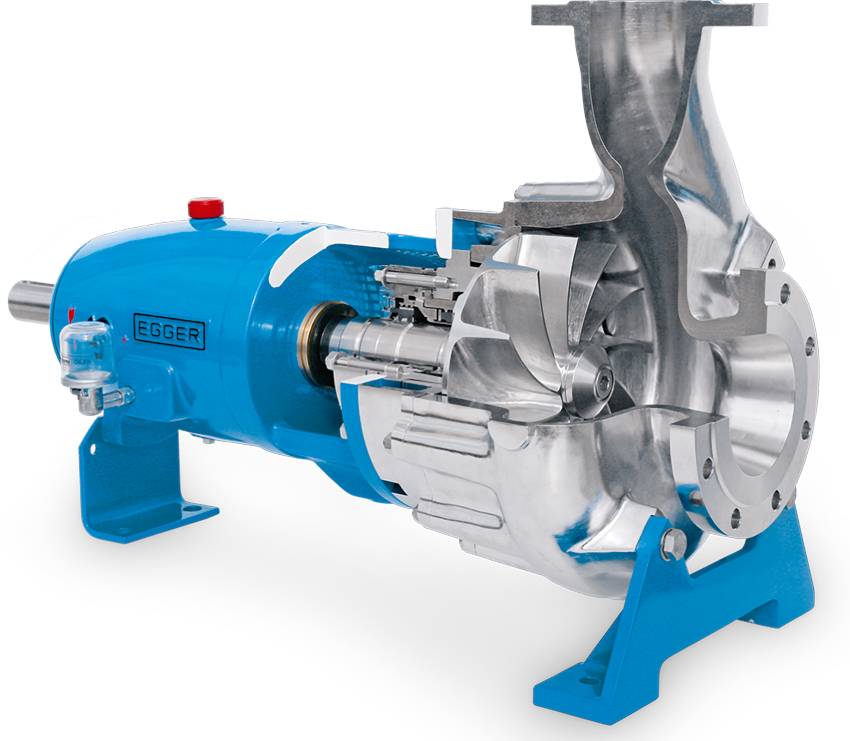

Устройство центробежного насоса

1. Вентилятор двигателя.
2. Крышка.
3. Передний подшипник.
4. Суппорт.
5. Задняя крышка гидравлической части.
6. Уплотнение.
7. Корпус гидравлической части.
8. Передняя крышка.
9. Уплотнение.
10. Рабочее колесо.
11. Шпонка.
12. Конденсатор.
13. Тумблер.
14. Клеммная коробка.
15. Патрубок с накидной гайкой.
16. Патрубок с накидной гайкой.
17. Винт.
18. Задняя крышка.
19. Задний подшипник.
20. Статор.
21. Ротор.
22. Задняя часть диффузора.
23. Передняя часть диффузора.
24. Уплотнение.
25. Сальник.

Устройство насоса не меняется от того качает он воду или дизельное топливо, но меняются материалы, из которых изготовлены гидравлическая часть и материалы прокладок и сальников.

Гидравлическая часть изготавливается из латуни или других сплавов меди, сальники и прокладки делаются из маслостойких эластомеров (например, NBR).

Уплотнения и сальники стойки не к любым жидкостям. Поэтому уточняйте в паспорте возможность работы с ними.

Для перекачки некоторых агрессивных жидкостей подойдут только промышленные насосы. В этом случае цена вопроса идет на десятки тысяч рублей.

Основные технические характеристики насосов

Производительность – определяет, какой объем жидкости насос способен перекачать за единицу времени. Измеряется в кубометрах/литрах в секунду/час.

Напор – величина, характеризующая способность насоса подать воду к точке водоразбора, т.е. туда, где ею будут пользоваться. Измеряется в метрах.

Мощность. Существует в двух ипостасях: потребляемая или мощность двигателя насоса и полезная мощность. Потребляемая мощность мало заботит потребителя. Гораздо важнее для него полезная мощность насоса, которая характеризует его способность по перекачке определенного количества жидкости. Измеряется в ваттах или киловаттах.

КПД показывает, как связаны между собой потребляемая и полезная мощности и таким образом, характеризует эффективность работы насоса. Чем совершеннее конструкция насоса, тем меньше потери мощности и, соответственно, тем выше КПД.

Игорь Аксенов, руководитель отдела закупок NeoClima

«Поплавковый выключатель дренажных насосов выполнен так, чтобы не цепляться за окружающую среду, поэтому эти насосы могут успешно и надежно работать даже на болотах».

Существует еще и ряд потребительских качеств, которые имеют второстепенное значение, но важны с точки зрения удобства пользования и комфорта окружающих. А также тех, которые присущи лишь некоторым типам оборудования. К их числу относятся:

• уровень шума работающего насоса,
• коррозионная стойкость частей, соприкасающихся с водой,
• герметичность насоса,
• диаметр устройства,
• материал, из которого изготовлен корпус,
• является или нет насос самовсасывающим.

Чтобы оценить требуемую производительность насоса, можно грубо прикинуть водоразбор в доме. Скажем, чтобы принять ванну нужна производительность на уровне 300 л/ч; для умывальника достаточно 60 л/ч; для кухни потребуется порядка 500 л/ч; для туалета, в среднем, около 80 л/ч. А для бани нужно уже примерно 1000 л/ч влаги.

Чтобы оценить требуемый напор, нужно определить, на какое расстояние насос должен доставить воду от точки водозабора до дома. К полученной цифре стоит добавить 20%, которые нужны, чтобы учесть трение жидкости, проходящей по шлангу или трубопроводу.

Расчет мощности насоса лучше оставить специалистам. А с КПД все понятно – чем больше, тем лучше.

1 Устройство

Насос ГВС изготавливается соответственно стандартам. Шум от работы агрегата днем не превышает 55 Дб, а ночью- 40 Дб.

Циркуляционный насос для ГВС производится небольших размеров, это упрощает монтаж. Установка проводится в разрыв трубопровода, вынос из общей системы и использование байпаса не обязательно.

Основные элементы центробежных насосов для циркуляции воды — корпус ракушка, крыльчатка и двигатель. Вода подается в центр крыльчатки, раскручивается двигателем, в результата чего происходит ее движение внешним краем ракушки к выходному патрубку.

Насос ГВС BWZ от фабрики DAB

Характеристики насосов для рециркуляции ГВС:

• производительность;
• создаваемое давление, напор;
• мощность;
• способ управления (по таймеру или температурному датчику).

Для данных агрегатов не нужна большая мощность и производительность, поскольку вода перекачивается по трубах с малым внутренним объемом, с небольшой скоростью. Для труб с протяженностью 40-50 метров достаточно производительности аппарата 0,2-0,6 куб. метров за час.

Важно подобрать правильный напор. Для одноэтажного дома или квартиры хватает напора 0,5-0,8 метров водяного столба

Для многоэтажного дома напор должен соответствовать количеству этажей, да еще с запасом.

1.1 Принцип работы

Насос рециркуляции работает по такому принципу:

1. Главный трубопровод, проходящий через дом, присоединяется к нагревательному оборудованию.
2. От нагревателя к точкам разбора идут трубы с небольшим диаметром.
3. Установка циркуляционного насоса обеспечивает постоянную циркуляцию нагретой воды, в результате этого при открытии крана сразу идет горячий поток.

Для возврата к нагревателю неизрасходованной воды необходима установка обратного трубопровода. Оборудование для нагрева воды имеет три патрубка:

• из первого патрубка нагретая вода поступает в контур водоснабжения;
• второй патрубок способствует поступлению жидкости из контура ГВС к баку;
• по третьему патрубку поступает холодная вода, что заменяет использованную горячую.

1.2 Область применения

Рециркуляционные насосы используются не только в системах ГВС. Еще они применяются для:

Технические характеристики насосов ГВС с разными типами корпуса

• ускорения циркуляции жидкости радиаторных систем отопления;
• циркуляции жидкости протяженных систем подогрева теплых полов;
• в многоэтажных домах для поддержания нужного давления отопительной системы.

Советы по выбору, критерии

В общих чертах

При приобретении водяного насоса необходимо учитывать область его применения, срок службы, наличие у товара гарантии, стоимость, его качество, изготовителя.

Для начала, нужно решить, насос какой категории требуется — бытовой или же промышленный. Затем, подбирается аппарат, отвечающий всем требованиям и максимально пригодный для работы в той или иной сфере.

Критерии выбора

Стоимость

Это первое, на что большинство обращают внимание при приобретении того или иного товара. Первым делом, необходимо проанализировать рынок: найти среднюю цену требуемого насоса и, отталкиваясь от нее, искать предложения продавцов. Нельзя выбирать аппарат, основываясь на чересчур низкой стоимости: такой насос, вероятнее всего, прослужит недолго, или же будет соответствующего цене качества

Мощность прибора. Данным критерием определяется, какой объем воды выкачивается за определенную единицу времени (минуту). Чем больше мощность, тем сильнее аппарат потребляет энергию, но быстрее происходит рабочий процесс. Для нужд бытового уровня достаточным является мощность в 1 кВт.

Срок службы, гарантия — все это уточняется непосредственно перед приобретением определенного насоса у продавца. В случае, если купленный прибор окажется бракованым или неработоспособным — он возвращается обратно сбытчику и либо восполняется сумма, заплаченная за него, либо товар должны обменять на новый — рабочий.

Если речь идет о дренажных насосах, также учитывается допустимый размер твердых частиц, находящихся в воде. В случае несоответствия данного критерия и фактических условий для работы, произойдет поломка насоса.

Сфера работы

В случае, если аппарат необходим для выполнения работы на даче, загородном участке и др., в первую очередь стоит обратить внимание на бытовые насосы: они имеют подходящую стоимость и выполняют соответствующие функции

Диаметр выпускного патрубка. В последствии, к нему так же необходимо дополнительно приобрести подходящий по размерам шланг.

Максимальная глубина, на которую насос можно погружать в воду (если речь о погружных, дренажных и др. насосах). Данный параметр зависит от того, из каких целей приобретается устройство.

Расчет производительности

Сначала принимаем значение требуемой теплоты для обогрева равной 70 – 100 Вт на 1 квадратный метр площади комнаты. Далее ведем расчет по формуле: необходимая производительность насоса равна мощности всей системы отопления, умноженной на 0.86, и разделенной на разницу температур теплоносителя на входе и на выходе.

В стандартном написании формула выглядит так:

Q=P×0.86/(Tf-Tr)

Где:

• Р — мощность котла в кВт,
• Tf – выходная температура, (например 90 С)
• Tr – температура обратной магистрали.

Пример расчета: дом площадью 100 м. Котел 10 кВт, выход воды из котла – 70 С, обратный сток – 50 С (20 С разницы).

Значит, получаем: 10 : 0,86 = 8,6 (70-50=20) = 0,43м/час (8600:20). Расчет довольно простой и универсальный.

Маркировка насоса

Все нужные пользователю данные содержит маркировка на передней панели. Цифры на циркуляционном насосе означают:

• тип устройства (чаще всего это UP — циркуляционный);
• тип регулировки скорости (не указан — односкоростной, S — ступенчатое переключение, E — плавное частотное регулирование);
• диаметр патрубков (указывается в миллиметрах, означает внутренний габарит трубы);
• напор в дециметрах или метрах (может отличаться у разных производителей);
• монтажный габарит.

Маркировка насоса содержит сведения и о типах соединений подводящих и выходных труб. Полная схема кодирования и порядка следования слов выглядит так:

Ответственные производители всегда следуют стандартным правилам маркировки. Однако отдельные компании могут не указывать часть данных, например, монтажный габарит. Его нужно узнавать непосредственно из документации к устройству.

Стоит выбирать насос только от проверенных брендов. Надежные устройства представлены и в средней ценовой категории

А если нужно высочайшее качество и есть возможность заплатить в полтора-два раза больше — следует обратить внимание на изделия марок GRUNDOFS, WILO

Рейтинг автоматических поверхностных агрегатов

1. Speroni KPM 50– модель оснащена прочными долговечными деталями, шум в работе минимален.
2. RSM 5GA– производительная модель предназначена для регулировки внутреннего давления жидкости.
3. Marina KPM 50– оборудование отличается высокой экономичностью.

Автоматический полив нужен, если обустроена система автономной подачи жидкости и подключена система орошения. Функции программ управления обеспечивают отличный конечный результат.

Особенность работы данных моделей насосов – это взаимодействие с автоматическими установками. Они содержат:

• разветвлённые трубопроводы;
• блоки управления;
• оборудование для полива;
• клапаны.

Задача автоматического поверхностного насоса – бесперебойное подведение жидкости при автономном включении агрегата и пополнение до нужного уровня запасов воды.

Выбирая насос, учитывают характеристики:

1. Количество (объём) перекачиваемой жидкости.
2. Качество и степень загрязнённости перекачиваемой воды, зависящее от типа водного источника.
3. Высоту подъёма: от 5 до 10 м.
4. Развиваемый напор.

На практике используют агрегаты двух видов – центробежные и поршневые.

Преимущества:

• при постоянном расходе обеспечивают высокое давление;
• эффективность при длительной работе.

Работоспособность данных насосов зависит от работы системы «старт-остановка».

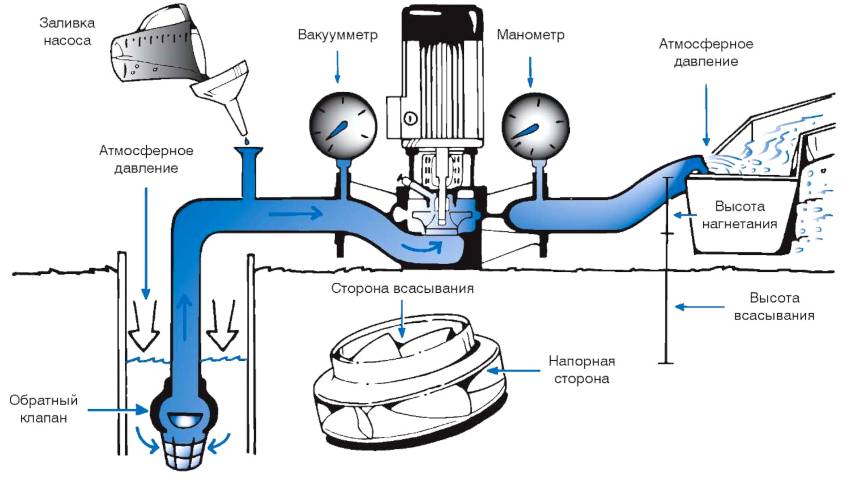

Как работает нагнетательный насос

Крыльчатка обеспечивает радиальное движение с центра. При этом гидравлические потери находятся на минимальной отметке. Непосредственно крыльчатка размещается на специальном валу. Последний располагается напротив всасывающего патрубка, а он в свою очередь находится внизу корпуса.

В процессе работы крыльчатка преобразует механическую энергию в кинетическую. За счет этого увеличивается скорость потока. На выходе расположена специальная спираль, направляющая тепловой носитель в диффузор. В последнем осуществляется преобразования кинетической энергии в энергию напора – давления.

Повысительный насос имеет свои разновидности. Они представлены следующими наименованиями:

вихревыми агрегатами;

Главная особенность таких устройств заключается в наличии множественного числа радиальных лопаток на крыльчатке. Они перенаправляют кинетическую энергию воде, обеспечивая радиальную рециркуляцию между лопатками и каналами. Оба этих процесса происходит одновременно.

Стоит отметить, что в работе берут участие все лопатки. Поэтому давление увеличивается равномерно и постепенно. На выходе получается ровный и усиленный поток теплового носителя, а, следовательно, и высокое давление.

струйными нагнетательными насосами;

В отличие от предыдущего класса всасывающий процесс осуществляется посредством работы эжектора. Он устанавливается в корпусе и соединяется с камерой всасывания.

Часть воды переходит в нагнетательный патрубок, а другая – направляется на рециркуляцию. Последняя создает область разрежения в камере.

Такие агрегаты представлены в нескольких конфигурациях. Одна сборка с цельной структурой, а другая – имеет отдельный блок, в котором размещаются как эжектор, так и непосредственно камера всасывания.

Важно: Выбор конкретной разновидности зависит от специфики системы. Этот нюанс необходимо учитывать при проектировании.

Особенности конструкции

Главной задачей такого оборудования является повышение скорости транспортировки теплонагревателя по трубам отопительной системы. Помимо этого, устройство повышается давление в магистрали, что позволяет распределить нагревательную жидкость по всей системе.

Вне зависимости от типа, насосы имеют следующие элементы конструкции:

• электропривод – генерирует энергию, необходимую для работы устройства;
• рабочий вал с лопастями – путем вращательных движений обеспечивает создание центробежной силы, которая повышает скорость перемещения жидкости по трубам;
• корпус – выполняется со степенью защиты IP44, что позволяет защитить внутренние элементы от попадания пыли и брызг, летящих под любым углом;
• электрическая схема – отвечает за настройку и контроль работы оборудования;
• дополнительно могут устанавливаться: фильтр на входном патрубке, датчики автоматического отключения хода и т.д.

Характеристика вихревых и центробежных насосов для перекачивания воды

По способу транспортировки жидкости поверхностные насосы бывают вихревыми и центробежными. У первого типа агрегата лопасти рабочего колеса отличаются особой формой. Они имеют прямолинейную конфигурацию, благодаря чему жидкость характерным образом вращается между ними, что позволяет получить мощный вихревой поток, направленный в один канал.

Это обеспечивается благодаря тому, что каждый лопастной участок придает воде дополнительное ускорение. В результате такой насос выдает высокий напор, который в 5 раз превышает данный параметр центробежного насоса.

Благодаря простоте конструкции вихревые насосы удобны в эксплуатации и обслуживании

Вихревые насосы отличаются компактными размерами и небольшой стоимостью. Благодаря простоте конструкции агрегат удобен в эксплуатации, ремонте и обслуживании. Глубина погружения всасывающего шланга составляет 8 м. Однако такие маленькие насосы характеризуются низким КПД и перекачивают только чистую воду.

Вихревые насосы оснащаются закрытым или открытым рабочим колесом. В первом случае лопасти сделаны в виде ячеек, которые закрываются на торцах лопатками. Конструкция рабочего колеса открытого варианта не имеет никаких ограничений.

Центробежные насосы имеют такое строение рабочего колеса, при котором лопасти способствуют разбрасыванию воды по всем стенкам внутренней камеры. Повышение давления обеспечивается благодаря центробежной силе. Насосы боятся попадания внутрь воздуха, поэтому дополнительно оснащаются эжектором, который перед запуском и в процессе работы откачивает из насоса воздух.

Благодаря малому износу внутренних механизмов центробежный насос имеет большой срок эксплуатации

Такие агрегаты отличаются большими габаритами, малошумной работой, высоким КПД. Глубина погружения всасывающего шланга составляет 10-13 м. Внутренний механизм меньше подвержен износу, чем у вихревых агрегатов, благодаря чему центробежный насос имеет больший срок эксплуатации.

Мощный насос для воды обеспечивает стабильный напор и давление в сети, причем имеется возможность отрегулировать данные параметры. Стоимость оборудования намного превышает цену вихревых аналогов. Поэтому их целесообразно использовать при обустройстве автономной системы водоснабжения. Поверхностные насосы могут быть самовсасывающими или фонтанного типа.

Расчет циркуляционного насоса

Циркуляционный насос в отопительной системе дома должен решать главную задачу: обеспечивать достаточную для отдачи нормированного количества прокачку рабочего тела. То есть, прокачивать по трубам проходить такой объем теплоносителя, который при остывании в одном цикле передаст воздуху комнат энергию, указанную в СНиП (как минимум).

При расчете используются нормы для самого холодного времени года. А именно, при требованиях отдачи тепла на уровне 173-177 Вт/кв.м в условиях температуры воздуха на улице от -25 до -35 градусов. Данная норма действительна для одно- и двухэтажных строений. В домах большей высоты принимается отдача в 100 Вт/кв.м.

По данным показателям вычисляется, в первую очередь, мощность главного нагревателя, электрического, газового, жидко или твердотопливного котла. Основной параметр циркуляционного насоса, расход или производительность, быстро и удобно вычисляется на основании характеристик отопителя. Для этого достаточно поделить мощность котла в Ваттах на дельту температур, показатель остывания воды за один рабочий цикл. Это разница между подачей и обраткой. На практике ее принимают равной 20-25, так как на выходе котла теплоноситель имеет 80-95%, а после прохода через батареи от 60 до 70 градусов Цельсия.

Однако вычислить производительность насоса — только половина дела. Его характеристик должно быть достаточно для преодоления гидравлического сопротивления всей сети труб внутри дома. Оно приводится к параметру напора насоса в таком соотношении: 100 Па/м соответствует 0,01 м.

Для расчета гидравлического сопротивления трубной сети внутри дома игнорируют его этажность. Причина проста: длина труб подъема воды от котла практически всегда равна протяженности обратки. Для расчета гидравлического сопротивления обычно используют специальные формулы, учитывающие все особенности распределительной сети.

Пример расчета циркуляционного насоса

Есть и упрощенный вариант расчета. В расчете используются следующие допущения:

• один метр прямой трубы создает сопротивление от 100 до 150 Па на каждый метр, в зависимости от материала;
• использование фитингов увеличивает сопротивление сети на 30%;
• при использовании трехходовых смесителей нужно добавить еще 20% от прямого сопротивления к конечному результату.

Порядок расчета выглядит так: сначала измеряют общую протяженность труб. Умножая ее на нормированное сопротивление, получают базовый результат. Затем к нему добавляют потери. То есть, прибавляют проценты для фитингов, смесителей, поворотов. Если сеть построена по однотрубной схеме и в радиаторах используются терморегулирующие вентили, к итоговому результату добавляют 70% от базового значения сопротивления.

Существует мнение, что полученные в итоге расчетов целевые параметры циркуляционного насоса описывают технический максимум. А на практике можно взять устройство с заниженными показателями. Однако упрощенный расчет означает достаточно серьезный люфт в итоговых результатах. Множество факторов остаются неучтенными.

Как выбрать дренажный насос?

Есть две основных группы дренажных насосов – поверхностные и погружные. Первые используются для перекачки воды из резервуара или водоема и устанавливаются у самого края. Такие устройства обычно оснащаются поплавковым механизмом, который реагирует на подъем уровня воды и включает оборудование.

А погружные насосы устанавливаются на дне резрвуара. Они втягивают воду через отверстия на дне, а специальный фильтр защищает от попадания крупных твердых частиц. Эти устройства также зачастую автоматические, включаются они при подъеме воды до определенного уровня.

При выборе дренажного насоса следует ориентироваться на следующие аспекты:

• производительность: рассчитывайте необходимый объем, который должен удалять насос из резервуара,
• напор: он выбирается согласно разнице высоты и расстояния, на которое удаляется вода,
• назначение: если будет перекачиваться горячая вода, то необходимо покупать специальное оборудование, а вот для жидкости до 40 градусов хватит и обычного насоса,
• напряжение: дренажные агрегаты могут работать от одно- и трехфазной сети (220 или 380 В соответственно),
• уровень загрязненности воды: если предполагается наличие большого количества крупных твердых частиц, нужно выбирать насос, который справится с такой задачей, в противном случае устройство быстро выйдет из строя.

Это основные характеристики, которые следует учитывать при выборе дренажного насоса.

Теперь, когда вы уже понимаете, как определить подходящее именно вам устройство, можно переходить непосредственно к рейтингу лучших дренажных насосов.

Основные характеристики

Насосы для горячей воды должны обеспечивать заданный режим циркуляции. Для этого все устройства обладают определенными параметрами:

1. Рабочее давление. Это показатель, определяющий напор в трубопроводе.
2. Производительность. Величина, определяющая количество воды, которое насос перекачивает за единицу времени.
3. Мощность. Это показатель, определяющий максимальное усилие, которое может быть приложено на валу устройства.
4. Напряжение питания. Есть насосы, работающие от 380 или 220 В переменного тока. Кроме этого, есть низковольтные модели (12,24 или 36 В), более безопасные в работе.
5. Тип конструкции. Многие модели имеют отличия в устройстве ротора. Они дают свои преимущества, но имеют и недостатки.
6. Назначение. Есть насосы для ГВС или для систем отопления.

Параметры насоса — это его основные показатели, определяющие выбор пользователя. Приобретать насос, не ознакомившись с его техническими характеристиками, крайне рискованно. Необходимо обеспечить полное соответствие требований системы и параметров насоса, чтобы получить ожидаемый эффект от его работы.

Не следует выбирать модель «на вырост», с большим запасом по всем показателям. Насос только будет потреблять лишнюю электроэнергию, издавать заметный шум, ничем не улучшая режим циркуляции.

Как работает циркуляционный насос в системе горячего водоснабжения

Принцип работы циркуляционного насоса системы ГВС практически идентичен тому, что используется в системах отопления. Целью установки является повысить и стабилизировать недостающее давление водоснабжения.

Циркуляционные насосы в системах ГВС частных жилых домов работают следующим образом:

• Монтируется замкнутая система ГВС, состоящая из: накопительной емкости, запорной и регулирующей арматуры, насосного оборудования и контура, подключенного к водоразборным точкам.
• В емкость набирается горячая вода. Насос создает необходимое давление, заставляя определенное количество воды постоянно циркулировать в контуре трубопровода.
• При открытии крана, потребитель сразу получает горячую воду под давлением, достаточным, чтобы принять душ, быстро набрать ванну и т.д.

Большинство моделей насосного оборудования, предназначенных для нужд горячего водоснабжения, имеют электродвигатели на основе «мокрого ротора». Все двигающиеся части полностью погружены в водную среду. «Мокрая» конструкция имеет множество достоинств: отсутствие необходимости в обслуживании, бесшумность работы, малые затраты электроэнергии.

Наряду с этим, существует опасность сухого хода. Теплоноситель играет роль смазочного материала. Без смазки, подшипники моментально выходят из строя.

Циркуляционные насосы, применяемые в системах ГВС многоэтажных жилых домов, часто называют повысительными, так как их задача, в основном, сводится к созданию достаточного давления системы водоснабжения.

Плюсы и минусы

Назначение поверхностного насоса – подъём воды из открытого водоёма. Дополнительные функции – откачка жидкости из котлованов и подвалов при проведении строительных работ.Главные характеристики:

Среди характеристик агрегатов этого типа выделяют высоту подъёма жидкости. Показатели расположены в зависимости от конструкции на уровне 7-8 м.

Высоту подъёма определяют с оптимальным соотношением, когда на 1 м подъёма жидкость отводится на интервал до 4 м.

Выбирая насос, смотрят на показатели создаваемого насосом напора. Это значение зависит от конструкции агрегата, КПД и установленной мощности.

Преимущества и особенности поверхностных насосов:

• простая конструкция;
• лёгкость установки;
• небольшие габариты;
• высокий создаваемый напор;
• высокая надёжность и длительный срок службы;
• электробезопасность;
• работы с небольшим водоносным пластом.

Недостатки:

• чувствительность при перекачке загрязнённой жидкости;
• глубина погружения шланга небольшая;
• высокий уровень шумности.

Насосам некоторых моделей для начала работы требуется наполнение всасывающей магистрали жидкостью.Лидеры поверхностных насосов:

1. Pedrollo CKm 50. Модель-универсал сочетает напор в 35 метров и глубину подъёма 9 м. Агрегат работает с водой даже слегка загрязнённой.
2. НЦС 12-10. Модель может перекачать до 12 м3/час. Для начала работы не требуется жидкость в корпусе.
3. Wilo PB-201 EA. Агрегат имеет такие параметры: доступная цена, объём перекачиваемой воды – 2 м3/час, напор 35 метров.

Виды

Существует масса разновидностей насосов. Они отличаются друг от друга своими техническими показателями и назначением. Существуют насосы:

1. Дренажный. Используется для перекачки излишков грунтовых (почвенных) вод.
2. Погружной. Для нормальной работы этот насос должен быть опущен в воду.
3. Самовсасывающий (или поверхностный). В воду опускают всасывающий патрубок, а сам насос находится на поверхности.
4. Повышающий давление (или повысительный). Используется для повышения давления в системе, обеспечивает нормальный режим работы сантехники, стиральных и посудомоечных машин.
5. Промышленный. В отличие от бытового, промышленная модель обладает повышенной мощностью, прочностью, способен работать в сложных условиях. Стоимость промышленных моделей значительно выше, чем у бытовых.

Необходимо учитывать, что циркуляционные насосы выделены в отдельную группу.

Они тоже делятся на две категории:

• для ГВС;
• для отопления.

Первая категория рассчитана на максимальную температуру воды до 65°, вторая способна работать с водой, нагретой до 90°.

Различаются также давление и производительность (отопительные насосы обычно показывают более высокие значения).

С сухим ротором

Насос с сухим ротором представляет собой конструкцию, у которой в контакт с рабочей средой вступает только крыльчатка. Остальные узлы и детали остаются сухими, что способствует лучшему охлаждению элементов конструкции.

Основным достоинством этого типа конструкции является отсутствие возможности завоздушивания потока, что крайне нежелательно для систем отопления. Кроме того, наличие в воде взвесей и механических частиц не опасно для насосов этого типа, так как ресурс рабочего колеса достаточно велик.

К недостаткам моделей с сухим ротором относятся:

• высокий уровень шума во время работы;
• низкая надежность конструкции, необходимость периодического обслуживания, смазки, замены подшипников.

Как правило, насосы с сухим ротором используются для систем отопления.

С мокрым ротором

Этот тип конструкции более распространен из-за своих преимуществ.

Конструкция этого типа работает в контакте с перемещаемой водой, что дает массу положительных моментов:

1. Значительно снижается уровень шума.
2. Вода играет роль смазки, поэтому все движущиеся детали мало изнашиваются. Это позволяет использовать подшипники скольжения, которые обладают в таких условиях большим сроком службы.

Однако, есть серьезный недостаток. При попадании в поток пузырьков воздуха (вследствие кавитации или нарушения герметичности), резко возрастает шум, нагрев и износ деталей конструкции.

Для удаления воздуха в конструкции имеются специальные отводы, которые работают как в автоматическом, так и в ручном режиме. Пользователь всегда может выпустить воздух, если заметит изменение режима работы насоса.

Насосы дренажного типа

Производительность насосов погружного типа не отличается от поверхностных, у устройств разница в глубине погружения агрегата и в напоре поднимаемой жидкости. Данные устройства перекачивают жидкость с максимальной температурой в сорок градусов выше ноля.

Насосы фекального типа

Устройства фекального типа более мощные, с высоким уровнем производительности. Агрегаты предназначены для транспортировки массы стоков вязкой консистенции с включениями из волокон. Фекальный насос оснащен режущим механизмом, который измельчает частицы мусора, и они проходят по насосу к коллектору.

Насосы фекального типа могут откачивать стоки с температурой в девяносто градусов. Их применяют в саунах, банях, иных сантехнических строениях.

Насосы дренажно-фекального типа

Насосы для горячей воды бывают вертикальными и горизонтальными. Устройства горизонтального строения опускают в скважину глубиной до ста метров, вертикального типа применяют в источниках глубиной менее семи метров.

Применение прибора для горячего водоснабжения

Впрочем, разрешить эту ситуацию можно быстро. Потребуется установка рециркуляционного насосного оборудования повышения давления. Даже один такой прибор может в разы улучшить ситуацию с контуром отопления. Касается это как радиаторов, так и бойлера, водных тёплых полов. Надо сказать, что в последнем случае агрегат нужен даже больше, так как для перекачки и отвода воды в контуре тёплого пола нужно прилагать больше сил. Ведь такой трубопровод очень протяженный и имеет малый диаметр труб.

В особенности если рассматриваются трубы в крупном многоэтажном здании, где есть длинные сети, что проходят на большие расстояния. В такой ситуации жидкость от водонагревателя, пусть и мощнейшего, быстро охлаждается и растрачивает свою энергию. В обыкновенном состоянии она может расходовать её так стремительно, что до потребителя согретый до 50-60 о С теплоноситель дойдет с температурным режимом минимум на 15 о С ниже. Понятно, что такая ситуация недопустима и ее нужно изменить. К счастью, рециркуляция с данными задачами справляется превосходно. Вторая распространенная проблема в трубе ГВС – это непосредственно нехватка давления на горячем контуре. Развивается она достаточно тривиально, и вы точно хоть однажды да сталкивались с подобным явлением. Проследить дефицит давления несложно.

Перед покупкой насоса его следует осмотреть на наличие повреждений и узнать все по поводу предоставляемой гарантии

Водонагреватель, скорее всего, дает достаточное количество жидкости, но само сопротивление трубопровода и его протяженность распределяют её так, что на выходе воды (горячей) недостаточно. Если же монтировать на одной из веток циркуляционный насос для увеличения давления и отвода жидкости, то бойлер сможет давать ее в прежнем режиме, а за счёт повышения давления и общих характеристик трубы она будет доходить до всех конечных потребителей полноценно. Причём обычно хватает просто повысить темпы отвода воды из бойлера.

Сам по себе насос функционирует по простому принципу:

1. Компактный двигатель запускает и крутит ротор, на котором стоит крыльчатка.
2. Крыльчатка нагнетает воду в рабочей камере.
3. Происходит стимуляция передвижения теплоносителя.

Фекальные насосы

Фекальные насосы иногда относят к дренажным: они предназначены для откачки вод из стоков, канализации. Такие аппараты применяются для загрязненных вод с примесью крупных частиц. Также они снабжены специальным режущим механизмом, предназначеным для особо твердых примесей.

Также, данные приборы используются для откачки сточных вод из унитазов, ванн, душевых, умывальников, раковин, стиральных и посудомоечных машин

При выборе такого насоса, важно обращать внимание на диаметры отверстий

В системах, изготавливаемых в нашей стране, диаметр достигает от 100 до 110 мм. Основной причиной этого является принцип отвода сточных вод, который принят в большинстве канализационных систем. Но в отличии от стран СНГ, в европейских странах имеются другие требования, поэтому прокладываемые трубы имеют меньший размер.
