Что такое высокий уровень грунтовых вод и как с этим бороться?

Как понять, что дренаж необходим на участке?

Опытные инженеры, строители считают, что дренаж должен быть на участке всегда, как часть общей системы водоотлива, в которую обязательно должны входить водосток и линевка. Основные показания установки дренажа:

• Непроницаемый грунт, например, глинистый.
• Высокий уровень грунтовых вод.
• Низинное расположение участка относительно других.

Если территория находится на ровной местности отказываться от обустройства дренажной системы не стоит. Чтобы излишние воды уходили, участок должен иметь небольшой уклон. Иначе в период выпадения большого количества осадков или таянии снега вода будет просачиваться в грунт, что может привести к переувлажнению почвы и как следствие к загниванию корневой части насаждений. Сильный уклон участка, способствует быстрому удалению лишней воды, но и приводит к вымыванию верхнего плодородного слоя. Поэтому без устройства дренажа, на местности с большим перепадом высоты, обойтись нельзя.

Если владелец участка продолжает сомневаться в необходимости установки инженерной конструкции, то ему следует провести простой эксперимент. Нужно вырыть яму глубиной 30–40 см на самом возвышенном участке. Если на дне в сухую погоду соберется вода, то необходимо обустраивать дренаж.

Невозможно обойтись без дренажной системы на территории, где присутствует искусственные покрытия: дорожки, выложенные плиткой; заасфальтированные площадки, занимающие большую площадь. Бетонное, асфальтное покрытие будет препятствовать естественному оттоку влаги.

Важно! Песчаная подушка не сможет впитать большое количество воды, которая просачивается через швы в случае ливневых дождей и тем более не поможет справиться с грунтовыми водами

Условия для обязательного создания

Дренаж потребует от вас выполнение большого количества земляных работ. Поэтому, их лучше всего (при необходимости) сделать, в первую очередь.

Если этим советом пренебречь, затем своими действиями вам придется разрушать красивый ландшафт.

Именно по этой причине, каждый домовладелец должен знать и уметь делать дренажную систему (цена работы указана на этой странице).

В этом нет ничего сложного.

Работа, безусловно, трудоемкая, но вполне выполнима без привлечения дорогостоящих специалистов.

Многие, если и знают, что на их участке подземные воды залегают довольно высоко, относительно поверхности земли, не имеют четкого представления о том, как выполнить систему водоотведения качественно.

В этой статье мы рассмотрим вопрос, касающийся обустройства дренажной системы на участке с высоким уровнем грунтовых вод.

Какие неприятности сопряжены с высоким залеганием подземных вод?

Какой показатель считается критическим?

Когда водоносный пласт находится на уровне меньше чем полтора метра от поверхности грунта.

Чем ближе расположен горизонт, тем больше неприятностей доставит вода, особенно, если на участке имеется септик (как сделать из еврокубов своими руками, написано здесь).

В этом случае вы будете постоянно замечать на своем земельном наделе не высыхающие долгое время лужи, которые будут источать неприятный загнивающий запах.

Но, к сожалению, это не самая большая неприятность, с которой вам придется столкнуться. От переизбытка влаги могут погибнуть все растения на участке (кроме влаголюбивых).

Для того, чтобы выбрать подходящую схему, сделать проект, подготовиться к работам и выполнить все действия по обустройству дренажа, вам понадобиться не более двух недель.

Но потом, вы сможете не думать о данной проблеме на протяжение нескольких десятилетий.

Не нужно будет размышлять и о том, как устранить препятствия на пути возведения биосептика (как сделать своими руками написано здесь) необходимой глубины.

Фундаменты сооружений не будут подвергаться разрушительному воздействию влаги и растения смогут расти в осушенной зоне.

Какие виды дренажных систем существуют, как она устроена?

Дренажи могут быть разных видов.

1. Поверхностный. Это простейший вид системы, которая собирает влагу с участка и водостока. Для ее монтажа не нужно проводить земляные работы. Достаточно установить точечные водоотводы. Они будут собирать воду, которая, например, стекает с крыши.

   Такой вид дренажа называется ливневым.

2. Глубинный. Его делают для того, чтобы уменьшить высокий уровень подземных грунтовых вод, и отвести их за предел земельного участка, так как правильно обустроенная такая система позволяет осушить воду, которая собирается после сильных дождей или в весеннее время при таянии снега.

   Дрены подходят к сборочному колодцу или коллекторной трубе. Если площадь участка превышает 20 соток, то целесообразно оборудовать несколько колодцев. Для меньших по размеру территорий достаточно труб одного диаметра.

3. Вертикальный. По сути это система колодцев, которые собирают воду, а специальные насосы выводят ее с участка. Если в установке такой дренаж не очень сложен, то спроектировать его без специальных знаний вряд ли получится.
4. Лучевой. Он применяется в районах с плотной застройкой. С его помощью выводят грунтовые воды, что предотвращает подтопление ими здания.

Встречаются и другие виды дренажных систем, например, деревянная, каменная, гончарная, которые используются в специфических случаях и не так распространены.

Поверхностный дренаж:

Глубинный дренаж:

Так выглядит вертикальный дренаж:

Лучевой дренаж:

В какое время года лучше всего бурить скважину на воду

Очень интересный вопрос, который часто задают на форумах.

на самом деле, разницы большой нет когда бурить — это с точки зрения трудоёмкости процесса.

Но если вы хотите что бы это вам обошлось дешевле то тогда бурить лучше зимой, так как в это время года у них мало заказов, и они предоставляют скидки. Но если вас надо бурить неглубокую скважену (20-25м) тогда лучше осенью или же зимой, так как в эти поры года минимален уровень грунтовых вод.

Вот мой знакомый работает там сейчас, и вот они роют ямку уже 60м прокапали, и нечего ищут. Так что разницы нет, когда бурить.

Специалисты говорят, что бурение скважины не зависит от времени года. Только летом больше заказов, образуются очереди, цены на эти работы могут быть выше. Зимой заказов на бурение меньше, цены ниже.

Но лучше всего бурить скважины в летние засушливые дни или в зимние морозные, когда погода такая стоит не менее десяти дней. В засуху и в морозные дни (это сезонное состояние называется межень), уровень воды понижается, особенно грунтовые воды. Верховодка может совсем исчезнуть, но она при бурении скважины и не нужна.

Не советуют бурить скважины в половодье или после продолжительного дождливого периода.

Как оказывается, бурить скважину, можно в любую пору года, на качество бурения, это не повлияет. Есть конечно момент, что зимой её сложнее бурить, чем летом, но цена от этого не выше, даже наоборот будет ниже зимой. Так как в летний период большое количество заказов, соответственно и цена выше, чем зимой. Так что. даже бюжет сможете зберечь, еси будете бурить скважину зимой.

Если речь идёт о неглубокой скважине до 25м. то её лучше бурить осенью или зимой, когда уровень грунтовых вод минимален, в этом случае попадание в водоносный горизонт будет наиболее точным.

Есть ещё один важный момент, даже несмотря на положительные отзывы и ваше незнание дела, вы должны присутствовать на бурении сважины от начала до конца. Даже просто ваше присутствие, сдержит рабочих от халтуры.

Как неоднократно буривший скважины у себя на участке усадьбы и не раз пользовался буровой техникой скажу Вам что бурить можно в любое время года водоносные слои от этого не исчезнут никуда и не поменяют своего русла. Хотя такие случаи бывают, редко но бывают. А вот колодец нужно рыть весной по опыту знаю сам рыл несколько колодцев и себе и друзьям не знаю почему но так говорят знатоки. Можно конечно рыть и летом и я думаю что от этого ничего не измениться. А для бурильной установки разницы нет зима это или лето.

Трудностей во время бурения скважин под воду почти у буровиков не бывает. Всё зависит подо что будут бурить скважины- под новое строительство дома или нового колодца.

Начиная строительство весной, буровики всегда советуют бурить скважины в зимнее время. в это время земля мёрзлая. близких грунтовых вод не бывает, и в весеннее время не размоет фундамент нового дома. В остальное время года ищут воду в сухую. тёплую погоду.

Специалисты отдыхают лишь в дождливую погоду и в весеннее половодье.

Обычно, принято считать, что лучшее время для работ на земле это лето и теплая осень. Но сейчас техника шагнула далеко вперед. И стало возможным проводить бурильные работы и в зимний период до минус 20 градусов. Зимние работы имеют ряд плюсов: отсутствие весенних паводков и дождей; грунтовые воды находятся на минимальном уровне и легче попасть в водоносный горизонт; окружающая скважину земля меньше пострадает от тяжёлой техники; более низкая стоимость работ.

Как своими руками сделать не закрытую систему?

Дренажная канава – это линейный открытый дренаж, самая простая система для сбора и отвода воды.

Если рядом есть пруд, ручей или озеро, то можно организовать слив туда. В противном случае придется оборудовать сливной колодец.

После того, как выбраны места для обустройства канав и сливного колодца (при необходимости), нужно нанести разметку на землю и можно приступать непосредственно к копке канавы.

Далее дана пошаговая инструкция, как самостоятельно сделать поверхностную дренажную канаву, как и чем копать открытую траншею, чтобы не стояла вода, для отвода ее, как лучше проложить трубы, организовать работы на садовом, дачном участке, установить вокруг дома, выкопать на огороде, вырыть вдоль забора, провести у дороги, прокопать для клумбы или обустроить для дерева, выполнить по периметру.

1. По сделанной разметке копают дренажные канавы на глубину около 35-45 см, размеры зависят от типа почвы: для глинистых почв и суглинка ширина должна быт 4-45 см, для песчаных типов – 30-35 см. Если предполагается несколько траншей, то они должны в конечном итоге подходить к центральной канаве, которая ведет к приемнику воды. При копке рва следует помнить об уклоне!
2. Водоприемник размещают в самой нижней точке территории. Он оборудуется накопительным резервуаром. В зависимости от его размера копают яму для колодца.
3. После того, как канавы прокопаны и сооружен водоприемник, нужно обязательно проверить уклон траншеи. С этой целью нужно подать воду и проверить как она будет стекать по канаве. Если жидкость проходит плохо, то следует увеличить наклон.
4. Дно канавы для отвода воды нужно закрыть геотекстилем, а если его нет, то берут старые шины или шифер, при этом материал должен заходить на стенки, нужно брать материал шириной примерно в два раза больше, чем ширина траншеи. На стенках подложку закрепляют при помощи колышек из дерева.
5. Далее рассказано, как и чем засыпать дренажную канаву вдоль участка. На дно канавы нужно уложить древесную щепу. Высота слоя – около 10 сантиметров. Следующий слой – мелкий гравий. Высота второго слоя также около 10 см. Третий уровень – щебень и гравий (более мелкие). Также можно использовать рыхлый грунт, который остался после копки траншеи.

Для того чтобы система была более долговечной, можно забетонировать основание канавы. Но такие работы более трудоемки. Поэтому нужно либо уметь самому работать с бетоном, либо обратиться к специалисту.

Если предполагается укладка труб в канаву, то откосы рва нужно укрепить более основательно, а трубы следует обернуть геотекстилем.

Открытая система

Поверхностный дренаж для частичной мелиорации хозяин может построить самостоятельно, используя строительные материалы и подручные инструменты. По всей территории, между посаженными участками, прокладываются элементарные канавы, которые выводят воду к дренажному колодцу.

Ряд простых правил для сооружения поверхностного дренажа:

1. Выкапывать основные траншеи не меньше, чем 40 см в глубину и 13-15 см в ширину. Для дополнительных будет достаточно 15 см в глубину и 5-7 – в ширину. Систему следует располагать под уклоном, чтобы способствовала самотеку.
2. Прокладывая канавы вблизи построек, их необходимо углубить до 30 см относительно фундамента. Чтобы он, в последствии, не деформировался. Строить траншеи по периметру сооружений – не рекомендуется.

Альтернативой открытым конструкциям осушения выступает засыпной дренаж. Это усовершенствованная форма открытой системы. Для ее постройки используют геотекстиль и гравий различных фракций.

Изначально траншеи необходимо застелить полосой геотекстиля и засыпать крупным гравием до половины канавы. Поверх него следует высыпать мелкий гравий, накрыть эти слои краями оставленного геотекстиля и после этого, засыпать песком.

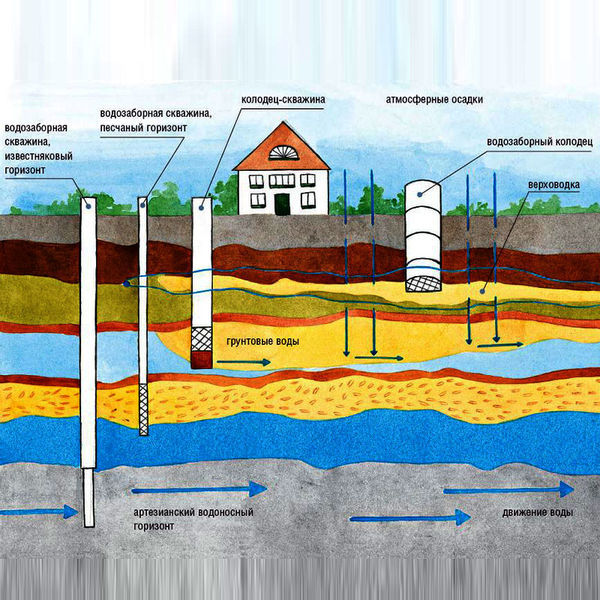

Виды грунтовых вод

В зависимости от уровня залегания грунтовых вод их принято разделять на три типа:

1. Первый тип — это артезианская вода, которая находится максимально глубоко и не доставляет каких-либо проблем владельцам участков. Такая вода используется в питьевых целях и может быть получена исключительно путем бурения глубоких скважин.
2. Безнапорные воды располагаются поблизости от поверхности, но при этом отличаются стабильным уровнем, который не зависит от засухи или обильных осадков. Такие безнапорные воды могут влиять на подземные коммуникации или фундамент дома.
3. В непосредственной близости от поверхности располагается так называемая верховодка. Как правило, эти воды находятся на глубине не более трех метров от поверхности земли. На верховодку влияет погода и текущее количество осадков. Они отрицательно сказываются на строительстве сооружений и выращиваемых сельскохозяйственных культурах.

Виды и устройство прифундаментных дренажных систем

В первую очередь дренажные системы подразделяются по типу глубины расположения на поверхностные и подземные.

Поверхностный по периметру вокруг частного строения

Поверхностный вариант дренажа около дома подойдет в том случае, если будет низкий уровень грунтовых вод. Назначение такой дренажной системы – сбор и отведение верховодки от прилегающих к дому территорий. В общем такая дренажная система представляет собой систему каналов глубиной заложения не больше 1 метра. Каналы могут быть открытыми и закрытыми с декоративными решетками.

Поверхностный дренаж прокладывается вдоль стен здания по всему периметру в виде следующих форм:

1. Линейная система. Это проведённые земляные желобы, которые отводят паводковую или осадковую воду от фундамента дома, подвала и подсобных помещений. Вода отводится в канализацию, септик или просто за пределы участка.
2. Точечные водосборные колодцы, которые могут быть закрытыми и открытыми. Они располагаются рядом с коммуникациями и в самых низких точках, рядом с цокольными и подсобными помещениями.

Какой конкретно вид выбрать зависит от количества влаги, которую нужно отвести от фундамента, а также от вида фундамента и проекта самого дома. Обычно конкретный вид дренажной системы для фундамента вносят еще при строительстве дома в проектную документацию.

Подземный (пристенный, пластовый, кольцевой)

Подземное водоотведение имеет более сложную схему устройства и чаще всего состоит из нескольких уровней. Используется на участках с низкими грунтовыми водами, с глинистым типом почв и при близком расположении природных водоемов. При строительстве частных домов для фундамента используется 3 типа подземного дренажа:

1. Вертикальный тип. Из колодцев или понизительных скважин длиной 20-50 метров. Вода из них откачивается с помощью насоса.
2. Горизонтальный тип. В траншею уложены перфорированные трубы с уклоном. Они выводят воду в специальный водосборный колодец.
3. Комбинированный вариант. Сочетает два предыдущих типа водоотведения.

Подземные системы дренажа могут иметь несколько разных конструктивных вариаций:

1. Кольцевая – замкнутый круг из дрена для понижения общего уровня грунтовых вод. В таком случае перфорированные трубы углубляются ниже фундамента и ниже точки промерзания с отступом от стены на 5-7 метров. Оптимально использовать при песчаных типах почв, если уровень грунтовых вод выше подошвы.
2. Пристенная. Применяется если грунтовые воды расположены ближе, чем 0.5 м от низа фундамента и есть риск подтопления верховодкой.
3. Пластовая. С точки зрения возведения самая сложная система. Выводит межпластовые воды, используется, когда другие методы осушения не приносят результата.

Применение дренажных систем по месту их расположения

Дренажная система качественно справляется со своей работой только в случае ее правильного проектирования. В зависимости от вида строения и его нюансов при строительстве, используют 3 вида водоотведения от здания по их расположению:

1. Пристеночное.
2. Кольцевое.
3. Пластовое.

Каждый из перечисленных видов имеет свои плюсы и минусы в строительстве и применении. Дренаж дома пристеночного вида используется при наличии подземных помещений, подвалов и цокольных этажей. Лучшим временем для изготовления и установки системы является период появления фундамента здания в строительстве жилища.

Если строение закончено или были возведены стены-траншеи роются к ним вплотную. В выкопанные ямы укладываются трубы. В местах их стыков и угловых соединений устанавливаются ревизионные окна. Дренаж вокруг частного дома располагают под уклоном. Он обеспечивает движение воды в сторону колодца. Расстояние от труб до фундамента необходимо засыпать слоем глины. Она служит водоотталкивающей прослойкой, защищающей здание от влаги.

Кольцевой дренаж выполняется также как и пристеночный, за исключением расстояния дренажных труб от фундамента

Таковые устанавливают вдали от стен. Расстояние 5-8 метров будет достаточным для обеспечения полной безопасности работы системы и ее влияния на здание. Особенно это скажется в случае засорения или поломок. Предохранительный слой из глины также необходим.

Пластовое устройство дренажа вокруг дома своими руками выполняется перед началом строительства здания, так как он расположен под его фундаментом. Для правильной работы такой системы необходимо ее подключить к пристеночному типу водоотведения. Делается она из слоев щебня и песка. Каналы пластового дренажа уходят за пределы здания, но в силу свей малой эффективности, его применяют крайне редко. Дренирование предполагает использование в качестве материала для фундамента бетонные плиты. Таковые используются крайне редко. Поэтому такой метод устройства дренажной системы не популярен.

Закрытая система

Данная конструкция состоит из ряда труб, пролегающих глубже уровня промерзания грунта, которые соединены с дренажным колодцем.

Что нужно сделать, чтоб соорудить закрытый дренаж:

1. Создать план конструкции. Перед прокладыванием труб, необходимо проработать их оптимальный маршрут. Они должны располагаться вдоль зданий и между стволов деревьев (не менее 2,5 м). В нижней позиции плана отмечается дренажный колодец.
2. Далее необходимо разметить участок посредством, колышек со шпагатом, как указано на плане.
3. Следующим шагом выкапываются траншеи.
4. Дно канав засыпается песком до 15 см и заливается водой. Утрамбовывать не нужно. Таким образом создается песчаная подушка с уклоном верхней кромки до 2 мм на 1 м до дренажного колодца.
5. Далее следует застелить геотекстилем (оставив края до 30 см) и засыпать гравием (до 10 см) для фильтрации.
6. И только теперь прокладываются трубы. Идеальным решением станут гофрированные изделия из полимера. Защитить их от или поможет слой геотекстиля на поверхности трубы. Если это магистральная труба, то диаметр ее должен быть не менее 100 мм; а для вспомогательной будет достаточно 75 мм. Укладку рекомендуется проводить елочкой с колодцами-пескоуловителями на поворотах трасс.
7. Пространство канав следует обязательно заполнить гравием для фильтрации (ниже уровня земли до 30 см).
8. Укрыть конструкцию оставленными краями геотекстиля и засыпать грунтом.

Первым делом – план!

Первым делом, взявшись за устройство дренажной системы, рисуют схему будущего дренажа

На этом этапе важно не ошибиться и учесть все особенности своего ландшафта. Каждая территория уникальна

К примеру, дренаж участка на склоне также необходим, как и на абсолютно ровном. Потоки воды смывают плодородный слой и неравномерно размывают почву. Если допустить грубые просчеты, то может получиться обратный эффект и ситуация не только не изменится, но и ухудшится. Этого можно избежать, если изучить возможные варианты, правила и принципы монтажа, и затем нарисовать свой проект дренажа участка.

Уклон дренажной трубы на 1 метр

Какой уклон трубы для дренажа считается правильным?Угол наклона водоотвода, как правило, измеряется в сантиметрах на погонный метр, а не в градусах. Так легче определить, насколько один участок длиной в 1 м ниже или выше соседнего.

Если уклон трубы недостаточный, то вода течет медленно. Слабый напор стока не в состоянии протолкнуть образовавшиеся отходы, которые оседают и заиливаются на стенках дрен. Возникают засоры, система не справляется с водоотводом.

С другой стороны, чересчур большой уклон ведет к стремительному стоку воды. При этом фрагменты крупных отходов под напором потока придавливаются к стенам труб и застревают. К тому же оказывается огромная нагрузка на соединительные узлы коммуникации.

Правильный уклон водоотводной трубы.

Прочистка водоотводных труб производится через дренажные и смотровые колодцы двумя способами:

• механическим – с помощью устройства для прохождения дрен и удаления отложений, проводится раз в 3-4 года;
• гидродинамическим – с привлечением насосного оборудования и компрессора, чистить каждые 10-15 лет.

Дренажная система будет функционировать исправно и качественно только при соблюдении правильного угла наклона трубы на 1 метр, согласно СНиП. Монтаж дренажной системы требует профессионального, сбалансированного подхода.

Нужно так рассчитать глубину и уровень наклона труб, чтобы они не подвергались засорам, эффективно справлялись с отводом сточных вод. Избежать технических ошибок в расчетах помогут специалисты.

Функции дренажа

Основная функция системы водоотведения — это снижение вероятности затопления находящейся на участке постройки и гидроизоляция фундамента. В тех случаях, когда постройка не имеет системы отведения грунтовых вод, вероятность подтопления подвальных помещений гораздо выше. Также дренажная система способна предотвратить заболачивание территории участка, на котором она изготовлена, т. к. вода будет своевременно удалятся в сливные колодцы.

Еще одна функция дренажной системы — это снижение «пучинистости» грунта. В тех случаях, когда участок не имеет отведения избыточной влаги ввиду чрезмерной увлажненности почвы, смонтированные на нем конструкции подвергаются избыточному давлению в зимний период. Это объясняется тем, что замерзая, влага находящаяся в почве расширяется.

Таким образом дренаж фундамента частного дома, эта правильно смонтированная конструкция из труб и колодцев на участке, способна значительно снизить вероятность возникновения трещин в несущих конструкциях как частных домов, так и многоэтажных зданий.

В каких случаях изготовление системы обязательно:

• Заглубление уровня пола подвального помещения ниже, чем проходит уровень грунтовых вот, либо если до него не более полуметра.
• При изготовлении фундамента и подвального помещения в почвах с высокой «пучинистостью», например, глина или суглинок.
• При строительстве на болотистой почве.

Способы определения уровня грунтовых вод на участке

Как и большинство знаний, информацию об уровне грунтовых вод на территории землевладения можно получить двумя путями: теоретическим или эмпирическим. Начнём с теоретического.

Способ первый: архивный

Пример карты уровня грунтовых вод. Фото с сайта gitest.ru

Обратитесь в организации, занимающиеся мониторингом гидрогеологической обстановки вашего района, для получения информации о уровне грунтовых вод вашего участка.

Способ третий: ботанический

На близкий уровень подземной воды указывают:

• заросли мать-и-мачехи — вода на глубине 1,5 м;
• полынь — от 3 до 5 м;
• конский щавель — от 2 до 3 м;
• ольха — 3 м;
• тополь и ива — от 1 м.

Конский щавель

Способ четвёртый: наблюдательный

Кроме растений, места с близкой подземной водой можно определить по рою мошек-мокрецов, по тому, как образуется туман, по поведению домашних животных. Правда, все эти приметы могут указывать не на высокие грунтовые воды, а на верховодку.

От теоретических выводов перейдём к практическим опытам.

Способ пятый: экстрасенсорный

Для любителей магии и трансцендентального существует и пользуется устойчивой популярностью способ определения, например, места под колодец, с помощью рогульки из ветки — лозы. В современных реалиях ветку можно заменить металлическими рамками.

Маятник не может определить глубину УГВ

Способ шестой: инструментальный

Данный метод определения расположения подземной воды основан на нивелировании высот рельефа:

геометрическое нивелирование

Производится с помощью мерных реек и нивелира;

Нивелир

гидростатическое нивелирование

Действие метода основано на принципе сообщающихся сосудов, а в качестве инструмента используют гидроуровень.
