Технические характеристики
Приведённые в паспорте характеристики полностью соответствуют требованиям стандартов, нормам и правилам.
Паспорт счётчика для скачивания: Технический паспорт счётчика воды ПУЛЬС
Технические характеристики счётчика Пульс
Срок службы прибора
Результаты заводских испытаний и опыт эксплуатации позволили определить срок службы устройства. Он составляет минимум двенадцать лет. Высокое качество сборки и надёжность комплектующих позволяет изготовителю установить гарантийный срок в 30 месяцев с момента установки.
Межповерочный интервал
Для поддержания длительного срока службы необходимо проводить периодические поверки. Интервал между ними составляет 6 лет.
Стоимость счётчика
Розничная цена аппарата зависит от предлагаемой модификации. Например, в стандартной комплектации он стоит от 600 рублей. С укомплектованным импульсным измерителем – от 700 рублей.

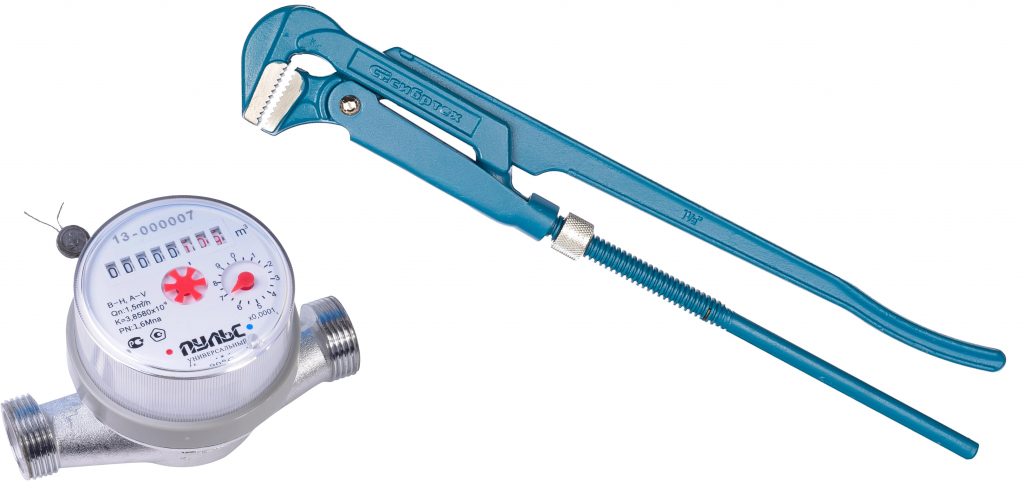

Установка счётчика
Условия, которые необходимо соблюдать при установке, аналогичные условиям для подобных приборов других производителей. К ним относятся:
- установку в водоводы, в которых давление не превышает 1,6МПа;
- соблюдать направление потока воды с направлением, указанное стрелкой на корпусе;
при установке на горизонтальной части водовода измерительное устройство должно быть направлено вверх;
- при соединении аппарата с трубами обеспечить герметичное соединение с помощью имеющихся средств (льняной пакли, разрешённого герметика, фум-ленты);
- допустимые расстояния на входе выходе прибора.
Поверка
Использование водомеров помогает учитывать потребленный ресурс и оплачивать его по факту. Но применение водомеров требует от пользователя определенных дополнительных обязательств. После монтажа владелец получает на руки пакет документов: паспорт, акт ввода в эксплуатацию, договор на техническое обслуживание и установку.
После изготовления на производстве в паспорте ставится отметка о поверке и сведения о сроке годности процедуры. Чаще всего, поверка осуществляется через четыре или шесть лет в зависимости от типа счетчика.
Необходимость проведения поверки обусловлена тем, что со временем точность показаний снижается. Длительная эксплуатация прибора приводит к искажению результатов. Но поверка может производится внепланово. Например, при нарушении целостности пломб.
Счетчик Пульс
Во время ее проведения начисления за используемый ресурс производятся по формуле для помещений без счетчиков. Сумма зависит от количества прописанных на территории и рассчитывается по установленным тарифам.
Произвести поверку возможно двумя способами:
- Вызвать специалиста на дом. У работника должны быть разрешительные документы.
- Снять прибор учета и предоставить его в метрологическую службу для проверки.
Процедура достаточно кропотливая и утомительная. Чтобы осуществить поверку, нужно подать заявку на демонтаж водомера, написать заявление о снятии показаний со старого счетчика. Во время отсутствия прибора устанавливается специальная заглушка, пользователь имеет доступ к ресурсу, но оплачивает его по усредненным тарифам как для помещений без прибора учета. По окончанию поверки комиссия выносит решение. Если счетчик исправен, в паспорт ставится соответствующая отметка и выдается разрешение на использование прибора. Водомер устанавливается и монтируется. Если расходомер признан нерабочим, он запрещен к использованию и необходимо купить новый счетчик.
Поверка на дому также возможна. Нужно подать заявку на вызов специалиста на место. В таком случае, проводить демонтаж не нужно. Стоимость процедуры на порядок выше, чем при предоставлении прибора в специальную службу, но вариант экономит время, нервы и силы.
Иногда пользователь обходит процедуру поверки, заменяя в положенный срок старый прибор учета на новый.
Технические характеристики
Таблица 1 – Метрологические и технические характеристики
Наименование параметра | Модель | |||||||
«ПУЛЬС»- 15У-80 | «ПУЛЬС»- 15УИ-80 | «ПУЛЬС»- 15У-110 | «ПУЛЬС»- 15УИ-100 | |||||
Значение параметра | ||||||||
Диаметр условного прохода (Ду), мм | 5 | |||||||
Метрологический класс по ГОСТ Р 50193.1 | A | B | A | B | A | B | A | B |
Объемный расход воды, м3/ч: – минимальный qmin – переходный qt – номинальный qn – максимальный qmax | 0,06 0,15 1,5 3,0 | 0,03 0,12 1,5 3,0 | 0,06 0,15 1,5 3,0 | 0,03 0,12 1,5 3,0 | 0,06 0,15 1,5 3,0 | 0,03 0,12 1,5 3,0 | 0,06 0,15 1,5 3,0 | 0,03 0,12 1,5 3,0 |
Пределы допускаемой относительной погрешности измерений объема воды, в диапазоне объемных расходов, %: qmin < q < qt qt < q < qmax | ± 5 ± 2 | |||||||
Максимальное рабочее избыточное давление, МПа | 1,6 | |||||||
Потеря давления при qmax, МПа, не более | 0,1 | |||||||
Порог чувствительности, м3/ч, не более | 0,02 | 0,01 | 0,02 | 0,01 | 0,02 | 0,01 | 0,02 | 0,01 |
Емкость счетного устройства, м3 | 99999,9999 | |||||||
Цена деления младшего разряда счетного устройства, м3 | 0,0001 | |||||||
Вес импульса, м3/имп | – | 0,01 | – | 0,01 | ||||
Рабочие условия эксплуатации: ° – температура окружающей среды, С – относительная влажность при температуре 35 °С, %, не более | от 5 до 60 80 | |||||||
Диапазон температур воды, С | от 5 до 90 | |||||||
Номинальный диаметр резьбового соединения на корпусе счетчика, дюйм | 3/4 | |||||||
Номинальный диаметр резьбового соединения штуцеров, дюйм | 1/2 |
Наименование параметра | Модель | |||
«ПУЛЬС»- 15У-80 | «ПУЛЬС»- 15УИ-80 | «ПУЛЬС»-15У- 110 | «ПУЛЬС »-15 УИ-100 | |
Значение | параметра | |||
Габаритные размеры, мм, | ||||
не более: | ||||
длина | 80 | 110 | ||
ширина | 65 | 65 | ||
высота | 72 | 72 | ||
Масса, кг, не более | 0,65 | |||
Средний срок службы, лет | 12 |
Поверка
осуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».
Основные средства поверки:
– рабочий эталон 1-го разряда по ГОСТ 8.374-2013, (установка поверочная УП-65, регистрационный номер в Федеральном информационном фонде (рег. №) 27362-04);
– рабочий эталон 1-го разряда по ГОСТ 8.374-2013, (установка поверочная расходомерная тепловая ПРТ, рег.№ 31244-06);
– рабочий эталон 2-го разряда транспортируемый по ГОСТ 8.374-2013, (установка поверочная переносная Каскад-2П, рег.№ 25742-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счётчиков с требуемой точностью.
Знак поверки наносится на пломбы счётчика в соответствии с рисунками 3-4 и в паспорт и/или на бланк свидетельства о поверке счётчика.
Сведения о методах измерений
изложены в документе «Счетчики воды универсальные «ПУЛЬС». Руководство по эксплуатации».
Лист № 4 Всего листов 4
Нормативные и технические документы, устанавливающие требования к счетчикам воды универсальным «ПУЛЬС»
1. ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
2. ГОСТ Р 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия».
3. ГОСТ 50193.1-92 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования».
4. ТУ 4213-002-61604290-2013 «Счетчики воды универсальные «ПУЛЬС». Технические условия».
Технические характеристики
Таблица 1 – Метрологические характеристики счётчиков «ПУЛЬС» К – ХХХ – Х_
Наименование параметра | Значение параметра | |||||||||
Диаметр условного прохода, Ду, мм | 15 | 20 | 25 | 32 | 40 | |||||
Метрологический класс | А | В | А | В | А | В | А | В | А | В |
Объемный расход воды, м3/ч – минимальный расход Qmin, м /ч – переходный расход Qt, м /ч – номинальный расход Qn, м /ч – максимальный расход Qmax, м /ч | 0,06 0,15 1,5 3,0 | 0,03 0,12 1,5 3,0 | 0,10 0,25 2,5 5,0 | 0,05 0,20 2,5 5,0 | 0,14 0,35 3,5 7,0 | 0,07 0,28 3,5 7,0 | 0,24 0,60 6,0 12,0 | 0,12 0,48 6,0 12,0 | 0,40 1,00 10,0 20,0 | 0,20 0,80 10,0 20,0 |
Порог чувствительности, м3/ч | 0,5Qmin | |||||||||
Пределы допускаемой относительной погрешности при измерении объема в диапазонах: – Qmin < Q < Qt – Qt < Q < Qmax | ±5 ±2 | |||||||||
Диапазон температуры воды, °С | от +5 до +90 | |||||||||
Максимальное рабочее избыточное давление, МПа, не более | 1,6 | |||||||||
Потеря давления при Qmax, МПа, не более | 0,1 | |||||||||
Вес импульса , л/имп. | 0,01; 0,1 | |||||||||
– метрологический класс А по ГОСТ Р 50193.1-92 – при вертикальном или наклонном монтаже; – метрологический класс B по ГОСТ Р 50193.1-92 – при горизонтальном монтаже. ** Только для счётчиков, укомплектованных импульсным выходом. Вес импульса определяется при заказе. |
Таблица 2 – Метрологические характеристики счётчиков «ПУЛЬС» Т – ХХХ – Х
Наименование параметра | Значение параметра | ||||||
Диаметр условного прохода, Ду, мм | 50 | 65 | 80 | 100 | |||
Способ монтажа | А | В | А | В | А | В | В |
Объемный расход воды, м /ч – минимальный расход Qmin, м /ч – переходный расход Qt, м3/ч – номинальный расход Qn, м /ч – максимальный расход Qmax, м3/ч | 5 2 1 0 0 0 | 0,4 0,8 25.0 50.0 | 1,0 2,0 30.0 60.0 | 0,5 1,0 30.0 60.0 | 1,2 2,4 40.0 80.0 | 0,6 1,2 40.0 80.0 | 1,0 2,0 70.0 140.0 |
Порог чувствительности, м3/ч | 0,5Qmin | ||||||
Пределы допускаемой относительной погрешности счётчиков холодной воды и универсальных счётчиков при измерении объема в диапазонах, %: – Qmin < Q < Qt – Qt < Q < Qmax | ±5 ±2 | ||||||
Пределы допускаемой относительной погрешности счётчиков горячей воды при измерении объема в диапазонах, %: – Qmin < Q < Qt – Qt < Q < Qmax | ±5 ±3 | ||||||
Диапазон температуры воды, °С: – счётчики холодной воды – счётчики горячей воды – счётчики универсальные | от +5 до +40 от +5 до +90 от +5 до +90 | ||||||
Максимальное рабочее избыточное давление, МПа, не более | 1,6 | ||||||
Потеря давления при Qmax, МПа, не более | 0,1 | ||||||
Вес импульса , м /имп. | 0,01; 0,1; 1 | ||||||
* л А – при вертикальном или наклонном монтаже; B – при горизонтальном монтаже. ** Только для счётчиков, укомплектованных импульсным выходом. Вес импульса определяется при заказе. |
Таблица 3 – Основные технические характеристики счётчиков «ПУЛЬС» К – ХХХ – Х
Наименование характеристики | Значение | ||||
Диаметр условного прохода, Ду, мм | 15 | 20 | 25 | 32 | 40 |
Габаритные размеры счётчиков, мм, не более: – длина – ширина – высота | 80 или 110 65 72 | 130 65 72 | 160 75 80 | 160 100 110 | 195 100 120 |
Масса, кг, не более | 0,45 | 0,6 | 0,9 | 2,0 | 2,4 |
Рабочие условия эксплуатации: – диапазон температуры окружающей среды, °С – относительная влажность при 35 °С, %, не более – атмосферное давление, кПа | от +5 до +60 80 от 84 до 106,7 | ||||
Емкость счётного механизма, м3 | 99999,999 | ||||
Цена деления младшего разряда шкалы индикаторного устройства, м3 | 0,0001 |
Средний срок службы, лет | 12 |
Средняя наработка на отказ, ч, не менее | 110000 |
Таблица 4 – Основные технические характеристики счётчиков «ПУЛЬС» Т – ХХХ – Х
Наименование характеристики | Значение | |||
Диаметр условного прохода, Ду, мм | 50 | 65 | 80 | 100 |
Габаритные размеры счётчиков, мм, не более: – длина – ширина – высота | 195 160 215 | 195 180 225 | 220 190 280 | 245 215 295 |
Масса, кг, не более | 12,1 | 12,9 | 13,8 | 16,2 |
Рабочие условия эксплуатации: – диапазон температуры окружающей среды, °С – относительная влажность при 35 °С, %, не более – атмосферное давление, кПа | от +5 до +60 80 от 84 до 106,7 | |||
Емкость счётного механизма, м3 | 9999999 | |||
Цена деления младшего разряда шкалы индикаторного устройства, м3 | 0,01 | |||
Средний срок службы, лет | 12 | |||
Средняя наработка на отказ, ч, не менее | 110000 |
Как снять показания
Показания, которые необходимо представлять в отчётных документах снимаются с пяти левых барабанных циферблатов. Стрелочный прибор фиксирует составляющие одного кубического метра. Эти данные не учитываются. Полученные данные можно предоставлять лично, или воспользоваться дистанционным способом передачи информации.
Например: предыдущие показания прибора 1580,183, показания прибора сегодня 1635,144. Расход за период со времени снятия предыдущих показаний до текущего момента: 1635,144-1583,183= 51,958 м3.
Чтобы определить сумма которую нужно будет оплатить, нужно: Сумма = получившееся значение(51,958) * на цена за 1 куб горячей или холодной воды.
Описание
Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.
Поток воды попадает в корпус счетчика через входной патрубок, проходит через фильтр и далее поступает в измерительную камеру, внутри которой на твердых опорах вращается крыльчатка, на оси которой установлен магнит ведущей части магнитной муфты. Вода, пройдя измерительную камеру, поступает в выходной патрубок счетчика. Вращение крыльчатки передается к ведомой части магнитной муфты, установленной в счетном механизме. Счетный механизм находится в герметичной капсуле и отделен от измеряемой среды немагнитной средоразделительной мембраной, зафиксированной прижимной гайкой через уплотнительные прокладки. Магнитная муфта защищена от воздействия внешнего магнитного поля антимагнитными кольцами. Корпус счетчика соединяется со счетным механизмом посредством пластмассового кольца.
Счетный механизм, имеющий масштабирующий механический редуктор, обеспечивает перевод числа оборотов крыльчатки в объем, прошедшей через счетчик, воды в м3. Индикаторное устройство счетного механизма имеет восемь роликов и один стрелочный указатель для регистрации объема в м3.
Показания объема воды считывается с индикаторного устройства счетного механизма. Индикаторное устройство счетного механизма имеет звездочку, обеспечивающую повышение разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигнала.
Счетчики изготовлены из коррозионно-устойчивых материалов. Детали соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.
Для передачи результатов измерения объема воды во внешние информационные системы счетчики должны иметь возможность комплектоваться импульсным выходом (сухой контакт).
Изготавливаются следующие модели счетчиков:
– «ПУЛЬС»-15У-80 – счетчики с длиной 80 мм;

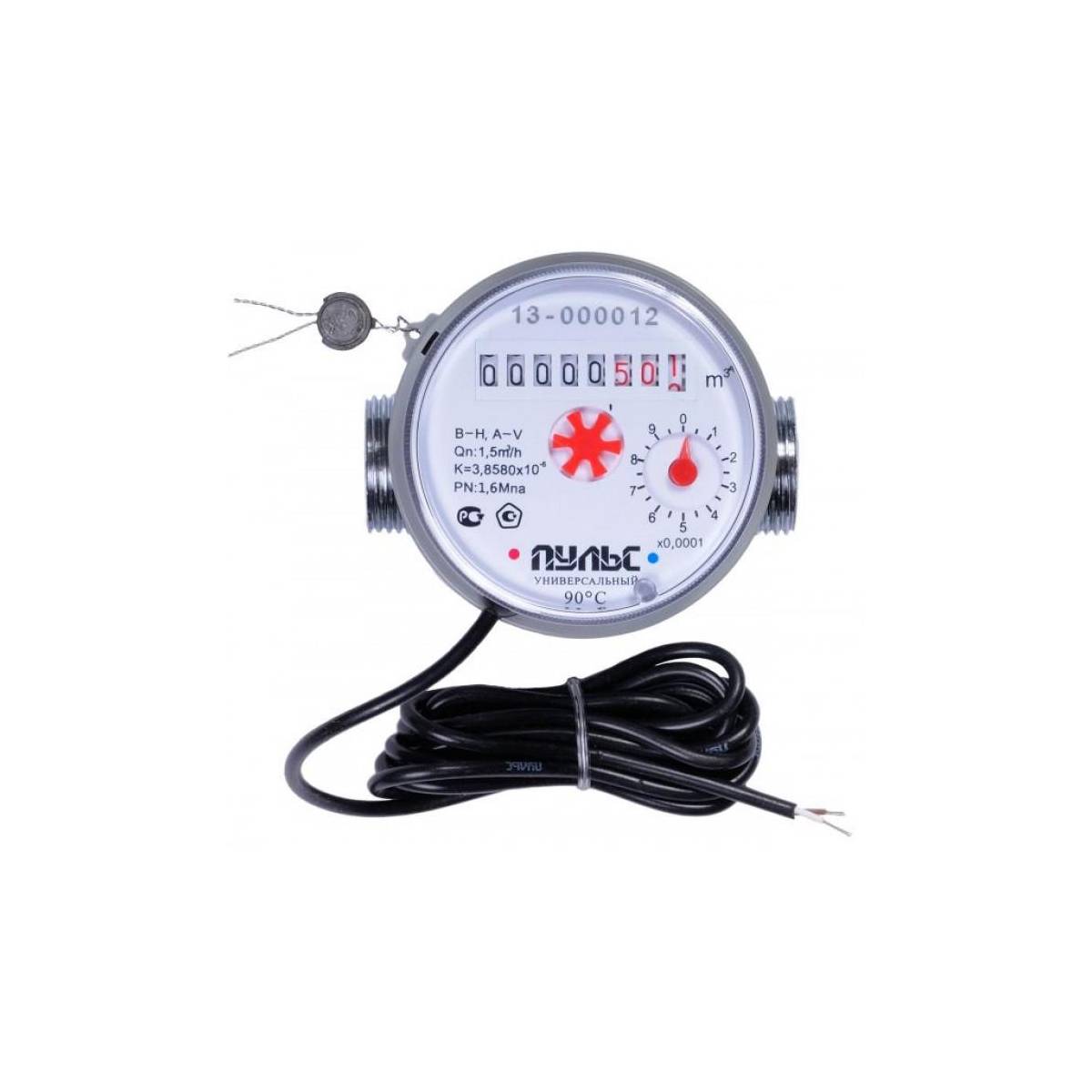

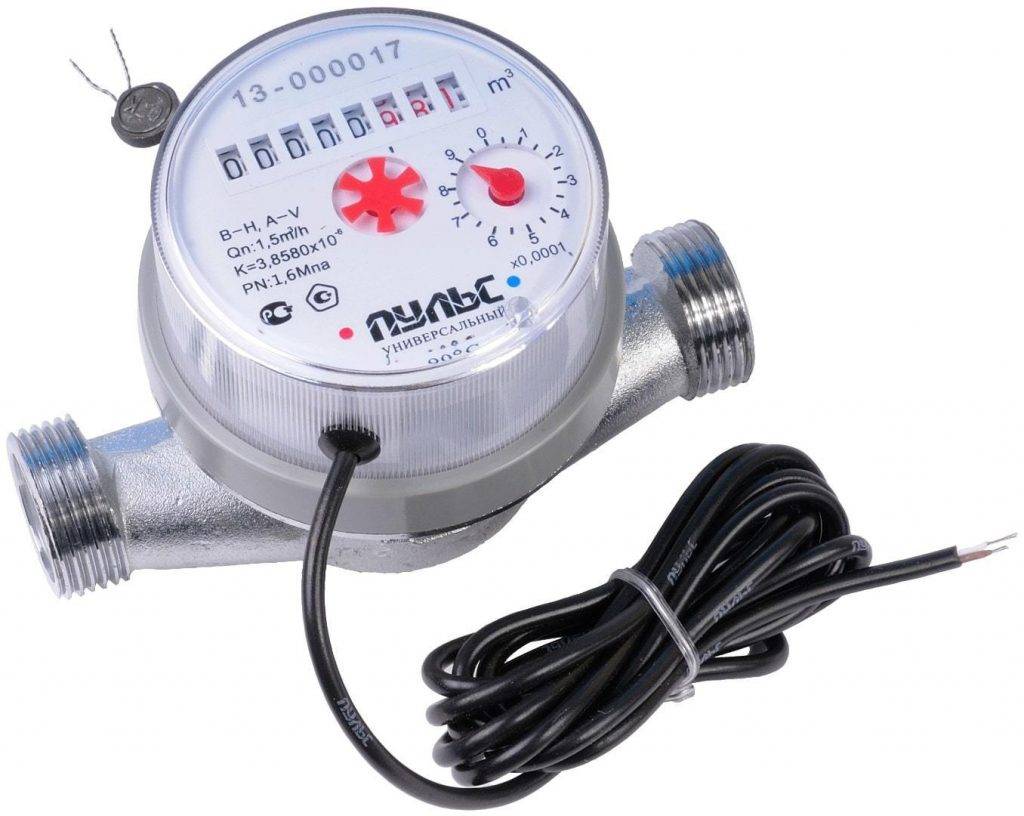

– «ПУЛЬС»-15УИ-80 – счетчики с длиной 80 мм и укомплектованные импульсным выходом;
– «ПУЛЬС»-15У-110 – счетчики с длиной 110 мм;
– «ПУЛЬС»-15УИ-110 – счетчики с длиной 110 мм и укомплектованные импульсным выходом.
Общий вид и схема пломбировки счетчиков показан ы на рисунках 1 и 2.
Рисунок 1 – Общий вид счетчиков Рисунок 2 – Схема пломбировки счетчиков
Описание
Счетчики воды Пульс
Компания-производитель предлагает потребителям различные модели водомеров. Перечень ассортимента широк: счетчики для бытового и промышленного использования, классические устройства и модели с импульсным выходом. АКВА-С предлагает пользователям универсальные, импульсные и безымпульсные водомеры.
Есть ряд преимуществ использования счетчика воды Пульс:
- Малогабаритные размеры и компактность.
- Простота установки.
- Антимагнитная защита высокого качества.
- Устойчивость к высокому давлению в трубопроводе.
- Высокоточность учета ресурса для приборов любой классности.
- Продолжительный срок службы оборудования.
- Межповерочный термин для счетчиков холодной и горячей воды – шесть и четыре года соответственно.
- Наличие у некоторых моделей импульсного выхода, позволяющего передавать показания дистанционно и вести учет в автоматическом режиме.
- Долговечность срока эксплуатации.
Компания АКВА-С выпускает универсальные приборы воды с ДУ от пятнадцати до сорока. Это позволяет подобрать устройство под различные узлы водозабора. Большой популярностью пользуются измерители с ДУ 15: счетчик воды Пульс 15у 110, Пульс 15уи 100 и счетчик воды Пульс 15уи 80 – с длиной корпуса сто десять и восемьдесят соответственно.
Счетчики от производителя АКВА-С изготавливаются из коррозийно-устойчивых материалов. Все элементы оборудования, контактирующие с водой, сделаны из прочных материалов, выдерживающих перепады температур и работающие в широком температурном диапазоне.
