Нефтяная скважина, конструкция нефтяной скважины:
Добыча нефти – одна из важнейших отраслей промышленности. Нефть и продукты, получаемые из этого природного ископаемого, лежат в основе современной жизни каждого человека на планете, независимо от того, проводится разработка непосредственного в его родном государстве или импортируется. Добыча этого ресурса осуществляется посредством бурения нефтяных скважин – специальных горных выработок в форме цилиндра, узких в диаметре и весьма глубоких.
Нефтяная скважина – это один из видов горных выработок, имеющий круглое сечение. Диаметр скважин колеблется в пределах от 75 до 400 мм. Особенность выработки в том, что в нее не может проникнуть человек, но, кроме непосредственно скважины, она также имеет колодец и шахту, куда есть доступ рабочим. Подобные скважины предназначены, прежде всего, для добычи нефти, но также с их помощью получают попутный нефтяной газ, образовывающийся в местах залежей «черного золота».
Большая часть скважин имеет вертикальное строение, в редких случаях бурение может проводиться под заданным углом.
Конструкция нефтяной скважины имеет три части:
– верхнюю – устье;
– нижнюю – забой;
– среднюю – ствол, образованный уходящими вниз стенками.
Нефтяная скважина – сложное капитальное сооружение, чье построение ведется в несколько этапов:
- Последовательное бурение горных пород.
- Удаление природного материала, образовавшегося при бурении.
- Дополнительные работы по укреплению стенок (проводятся при необходимости).
Непосредственно добыча нефти из нефтяных скважин также проводится двумя способами:
– фонтанированием – если нефтяные пласты обладают избыточным давлением, углеводороды в виде фонтана поднимаются на поверхность;
– нагнетательным – в скважины подается вода, газ, смеси на основе воздуха и прочие вещества и материалы для искусственного создания избыточного давления.
Разработка нефтяной скважины – длительный организационный процесс, требующий не только серьезных финансовых вложений, но и знаний, умений и опыта.
Гидробурение
Осуществляется мощной струей воды из специального бурового инструмента. Преимущество технологии в том, что возможно гидробурение скважин в каменистой почве.
Нагрузка струи обеспечивается весом штанги и бурильной оснастки. В установку заливают специальный раствор, который потом направляется в подготовленный приямок.
Последовательность гидробурения своими руками:
- В первую очередь устанавливается малогабаритная конструкция или МБУ для гидробурения.
- Начинать работы лучше всего с утра.
- Если бурение происходит в песчаной почве, то необходим большой запас жидкости.
- Перед работой глина смешивается в раствор в подготовленном приямке. Замес выполняется посредством строительного миксера. Консистенция должна напоминать кефир.
- Далее по шлангам подается раствор к работающему буру.
- Постепенно жидкость шлифует стенки и углубляется в почву. Раствор используется по кругу.
Эта технология содействует дополнительному усилению стенок образующегося источника.
Подготовка
Включает не только подготовку объекта, но и работу с документацией. Какие именно документы потребуются, зависит от локализации. К примеру, ему это будет разработка лесных земель, то это не получится сделать без вырубки деревьев. А чтобы их вырубить, нужно получить на это разрешение — порубочный паспорт.
Когда все разрешения получены, специалисты приступают к подготовительной деятельности на местности. Сначала составляется план, участок делится на зоны. Затем устраняют все мешающие объекты, обычно это деревья. После этого можно размещать рабочих, а для этого нужно создать жилой поселок. Первая задача рабочих — размещение буровой установки, также нужны фундаменты, на которых будут стоять цистерны с горючими веществами.
В подготовку входит проверка всего оборудования и техники, монтаж электрических линий. Когда все готово, можно устанавливать буровую вышку и поднимать ее на высоту в соответствии с планом разработки.
Перед тем, как приступить к бурению, все оборудование проверят еще раз, весь технологический комплекс должен быть отлажен и работать как часы.
Не считая периода на оформление документов, подготовка на месте займет в среднем 1-5 месяцев. После достижения полной готовности к эксплуатации на объект выезжает комиссия. В ее компетенции определить исправность техники, наличие достаточных знаний у работников, соблюдение техники безопасности. Всегда проверяется устройство приборов освещения, каждый из них должен иметь взрывоустойчивый корпус. При наличии каких-либо замечаний разработка не начнется до их устранения.
На любой буровой площадке всегда присутствуют:
- условия для жизни работников, соответствующие погоде и климату. Обязательно организуется водопровод;
- достаточное количество технических помещений;
- лаборатория, в которой оперативно исследуют грунт и породы, взятые на пробу;
- складские помещения для хранения крупного инвентаря и мелкого оборудования;
- все необходимое для соблюдения техники безопасности и оказания медпомощи.

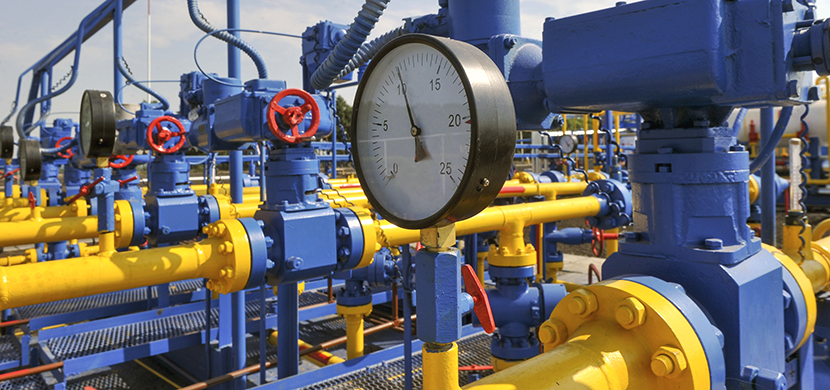

Установки для проведения замеров
После ГЗУ нефтегазовая смесь по промысловым нефтепроводам поступает либо на СП (сборный пункт), либо на ДНС (дожимную насосную станцию) для проведения её подготовки. Сбор, как правило, предусматривает отдельное поступление обводненной нефти и условно-безводного сырья, для чего от каждой ГЗУ тянут два разных коллектора.
СП бывают следующих типов:
| 1 | ЦПС (центральные) |
| 2 | ДНС (дожимные насосные станции) |
| 3 | КСП (комплексные) |
Газ, отделенный в сепараторах от нефти, очищают от оставшихся капель жидкости и либо утилизируют, либо перерабатывают, либо используют для собственных нужд и нужд прочих потребителей. На первой и второй ступени газ движется, используя собственное давление, а на конечной ступени его нужно компримировать.
В УПН есть специальные резервуары, где добытое сырье отстаивается, трубчатые печи для подогрева нефтяной эмульсии, а также устройства обезвоживания и обессоливания сырья. После прохождения УПН нефть перекачивается в резервуар для товарной продукции, а затем поступает в магистральную трубопроводную систему.
Методы бурения
Методы бурения классифицируют по двум параметрам.
В зависимости от применяемого механизма бурение может быть:
- Механическое;
- Ручное.
Варианты исполнения скважины
В зависимости от принципа работы буры:
- Ударно-вращательный метод;
- Ударный;
- Вращательный.
Рассмотрим, чем примечательная каждая технология бурения скважин на воду и как она выполняется.
Ручной способ
Ручное бурение скважины вполне подходит для самостоятельного выполнения процесса при наличии всех нужных инструментов. Такой колодец будет не более тридцати метров, почву пробивают до достижения слоя воды.
Для этого понадобятся обсадные трубы, штанги, лебедка и буровые головки разных параметров. При создании более глубокой скважины, нужна бурильная вышка для подъема и погружения бура.
Если штанги не нашлось, сделать ее можно, соединив трубы шпоном или резьбой. К концу нижней штанги крепят буровую головку. Процесс выглядит следующим образом:
Шнек-бур и станок для бурения скважин своими руками
- Над местом предполагаемой скважины размещают вышку так, чтоб она была несколько выше длины штанги.
- Лопатой выкапывают небольшое углубление для бура.
- Вставить бур в углубление и вращать его. Возможно, понадобится помощь, потому что при углублении движение бура будет затрудняться.
- Пробив полметра, остановитесь, выньте бур и прочистите его от налипшей земли.
- Достигнув водяного слоя, откачайте три-четыре ведра грунтовой воды.
Последнее действие необходимо для устранения грязной воды и может быть выполнено погружным насосом.
Роторный способ
Это вращательный метод, который чаще всего используется при бурении глубокой скважины. Для этого понадобится специальная установка, оснащенная трубой. В этой трубе имеется вращающийся вал и долото. Воздействие на долото выполняется за счет гидравлической установки. Грунт из пробуренной скважины вымывают специальным раствором.
Таким образом, труба располагается над местом бурения и при вращении вала и долота пробивает почву. Жидкость может подаваться по стволу сверху вниз, тогда раствор, вымывая землю, выходит наружу через затрубное пространство. Такой способ называют прямой промывкой.
Может быть применена и обратная промывка, при которой раствор самотеком идет в затрубное пространство и после пробивания выкачивается погружным насосом.
Ударно-канатный способ
Метод основан на падении максимально тяжелого инструмента, обычно забивного стакана, с вышки в месте предполагаемой скважины. При желании самостоятельно применить ударно-канатную технологию, потребуется:
- Прочный канат;
- Забойный стакан – обычно прочная металлическая труба, подвешенная на канате;
- Инструменты для уборки грунта.
Технология и последовательность действий:
Ударно-канатный способ — технология бурения
- Изготавливают вышку в форме треноги из стальных труб или крепких бревен. Высота зависит от длины забойного стакана и должна превышать ее на 1,5 метра.
- Забойный стакан изготавливают из стальной трубы, на конце которой находится режущее приспособление.
- К верхней части стакана крепят трос.
- Регулируя трос, стакан быстро отпускают на место пробоя.
- Землю из стакана извлекают через каждые пробуренные полметра.
Для создания глубокого колодца привлекают установки типа УГБ-1ВС.
Шнековый способ
Бурение скважины шнеком
Метод взял свое название от основного применяемого инструмента – шнека или Архимедового винта. Он выглядит как буровая штанга, к которой приваривают лопасти спирально. Вращая такой шнек, земля выносится на поверхность и собирается.
Для более глубокого колодца понадобится аренда малогабаритной легкоперевозимой буровой установки, так как самостоятельно изготовленный шнек бурит не более чем на десять метров в глубину.
Стоит отметить, что шнековый способ подойдет только в том случае, если грунт богат песчаной породой. Кроме того, если шнек сталкивается на своем пути с камнем, придется искать другое место для пробивания грунта и остановить работу.
Колонковый способ
Колонковая технология все реже используется в наши дни для бурения скважин под воду. Чаще применяется для гидрогеологических исследований. Для этого используется оборудование типа ЗиФ-650, которое извлекает столб грунта, создавая так называемую колонку.
Схема колонкового долота для бурения скважины под воду
Разрушение грунта проводится кольцевым способом, затем он вымывается. Скорость такого обустройства достаточно высокая, кроме того, позволяет пробивать твердые породы, но требует больших затрат на аренду серьезного геологического оборудования.
Монтаж оборудования для сброса пластовой воды
Конструктивные особенности техники должны позволять совершать подготовку эмульсии из воды и нефти к расслоению перед попаданием жидкости в отстойник. Для этого внутрь устройства подаются деэмульгаторы.
Газовый поток отводится в процессе сепарации вещества, параллельно с этим в другом отсеке оборудования газы по видам отделяются по разным трубопроводам.
Внутри устройства протекает процесс первичного обезжиривания сырой нефти до уровня приемлемых показателей для дальнейшего использования в промышленной сфере. В результате этого пластовые воды сбрасываются под влиянием остаточного давления внутри оборудования.
« Поисково-оценочные скважины: исследование и разведка новых нефтяных месторождений
Особенности бурения разведочно-эксплуатационной скважины »
Какие сооружения используются для обустройства месторождений?
Для достижения большей эффективности на территории добычи нефти должно использоваться определенное оборудование. От правильности расстановки отдельных объектов и технологических узлов зависит успешность деятельности.
Проект требует использования следующих сооружений и оборудования:
- гребенки для распределения воды;
- блок для закачки раствора, имеющего нагнетательное назначение;
- емкости для сбора;
- площадки под мостки инвентаризационного типа;
- трансформаторные подстанции;
- управляющие пункты для насосных станций;
- фундаменты для размещения станков-качалок;
- якоря для установки ремонтного приора;
- блоки, предназначенные для распределения газа и подачи химических соединений;
- трубопроводы промышленного назначения;
- оборудование для совершения замеров;
- площадки, которые необходимы для нагнетательных и эксплуатационных скважин.
Дожимные насосные станции отыгрывают важную роль в функционировании системы добычи нефти. Обустройство кустов нефтяных скважин обычно не обходится без монтажа этого оборудования. Главные узлы устройства отвечают за придание сырью дополнительной энергии, которая способствует быстрой и эффективной транспортировке.
Что такое скважина в нефтяной промышленности?
Помимо скважины, есть еще такие горные выработки, как колодец и шахта. В чем их отличие от рассматриваемого нами определения? На само деле, все довольно просто. В шахту или колодец человек может попасть, а в скважину – нет. Таким образом, дополнительное определение этого сооружения таково – горная выработка, схема и форма которой исключает доступ в неё человека.
Всем известно, что скважины делают при помощи бурения. Однако сказать, что их просто бурят было бы неверно. Эти капитальные сооружения, сложные в своем строении, под землей скорее строят, в связи с чем они относятся к основным средствам организации, а затраты на их бурение и обустройство являются капитальными вложениями.
Шнековое бурение
На трубу навариваются лопасти по спирали, которая погружается в грунт вращательными движениями. Подходит не всем типам почв. Идеальное решение для мягких и средних грунтов.
Шнековый способ:
- Выкапывается шурф 1,5 на 1,5 м, глубиной до 2 метров. Позднее в нем будет кессон.
- Если грунт сыпучий, то стенки усиливаются деревянными щитами.
- Шнековый бур проворачивается при помощи специального хомута или ключа.
- Если грунт неустойчив, то при бурении сразу выполняется обсадка ПВХ-трубой.
- Если на шнеке грунт будет извлекаться непосредственно через трубу, то ПВХ не подойдет — используется металлическая.
- По мере продвижения шнек и обсадная труба наращиваются с помощью соединительных муфт.
- За один проход рекомендуется делать не более 5 оборотов. В противном случае поднять почву наверх будет сложно.
- Чтобы облегчить ход бура в источник, можно подливать воду.
- Устанавливается тренога с блоком для подъема бура.
- Бурение проходит вплоть до водоупора. Если пошел песок крупной фракции и влажный, то водоупор отличный.
Устройство подготовки сырой нефти
Техпроцесс и оборудование УПН должны обеспечивать:
- максимально глубокое обезвоживание сырья;
- его кондиционное обессоливание;
- снижение до необходимых значений упругости нефтяных паров;
- приемку некондиционного сырья и его отправку на повторную обработку;
- возможность повторного использования реагента и теплоты дренажной воды с помощью их возврата в начальную ступень процесса.
Технологический процесс нефтеподготовки должен отвечать следующим требованиям:
- сохранение полной герметичности процесса нефтеподготовки;
- доведение сырья до требуемых товарных кондиций;
- обеспечивать маневренность и гибкость работы УПН;
- предусматривать возможность высвобождения из процесса используемого оборудования и трубопроводов при авариях и при проведении ремонтных работ;
- возможность использования в процессе работы тепла скважинной продукции.
Какие источники под землей
Геологические разрезы по земельным участкам неодинаковы, но закономерности по водоносным слоям существуют. С углублением от поверхности в недра подземная вода становится чище. Водозабор из верхних уровней обходится дешевле, им пользуются собственники частного жилья.
Верховодка
Водный ресурс, находящийся в земле недалеко от поверхности над водоупорным слоем горных пород, называется верховодкой. Водонепроницаемые грунты имеются не на всех территориях, не всегда удается найти подходящий участок для организации неглубокого водозабора. Над такими линзами фильтрационный слой отсутствует, вредные вещества, органические и механические примеси с дождем и снегом проникают в грунт и примешиваются к подземному водоему.
Верховодка характеризуется такими показателями:
- Глубина залегания. В среднем 3-9 м в зависимости от региона. Для средней полосы — до 25 м.
- Площадь пластов — ограниченная. Проявления встречаются не в каждой местности.
- Подпитка запасов осуществляется за счет осадков. С нижележащих горизонтов водопритока нет. В засушливые периоды уровень воды в колодцах и скважинах на верховодку падает.
- Использование — для технических нужд. Если в составе отсутствуют вредные химические загрязнители, системой фильтрации вода улучшается до питьевой.
Верховодка хорошо подходит для полива огорода. При бурении неглубоких скважин можно сэкономить: проходка доступна для самостоятельного выполнения. Вариант — устройство колодца с укреплением его стенок бетонными кольцами. Не рекомендуется делать водозабор из верхних залежей, если недалеко от земельного участка используют удобрения, располагается промышленная зона.
Грунтовка
Верховодка — ресурс пропадающий, в отличие от грунтовки, являющейся первым постоянным подземным водохранилищем. Извлечение из недр верховодки осуществляется преимущественно посредством колодцев, для забора грунтовки бурятся скважины. Эти типы подземной воды имеют схожие характеристики по глубине залегания — <25 м и в зависимости от количества выпадающих дождей.
К особенностям грунтовой разновидности относятся:
- Фильтрующий слой горных пород. Его толщина 7-20 м, он распространяется непосредственно до пласта, расположенного на водонепроницаемой платформе скального грунта.
- Применение в качестве питьевой воды. В отличие от верховодки, для которой используется многоступенчатая система очистки, удаление механических примесей из грунтовки делают скважинным фильтром.
Подпитка грунтовой воды стабильна на территориях, покрытых лесами и регионах с умеренным климатом. В засушливых районах летом влага может исчезать.
Источники между пластами
Схема подземных вод.
Название второго постоянного источника воды — межпластовый водоносный горизонт. На этот уровень бурятся скважины на песок.
Признаки линз, перемежаемых горными породами:
- вода напорная, поскольку принимает на себя давление окружающих горных пород;
- продуктивных водоносов несколько, они рассредоточены по глубине в рыхлых грунтах от верхнего водонепроницаемого слоя до нижней подстилающей подушки;
- запасы отдельных линз ограниченные.
Качество воды в таких залежах лучше, чем на верхних уровнях. Глубина распространения — от 25 до 80 м. Из некоторых пластов на земную поверхность пробиваются родники. Вскрытая на большой глубине подземная вода за счет напряженного состояния жидкости поднимается по стволу скважины на привычную близость к поверхности. Это позволяет осуществлять водозабор центробежным насосом, установленным на устье выработки.
Межпластовая разновидность подземных вод популярна при обустройстве водозаборов для загородных домов. Дебит песчаной скважины — 0,8-1,2 м³/час.
Артезианская
Другими особенностями артезианских горизонтов являются:
- Высокая водоотдача — 3-10 м³/час. Этого количества хватит, чтобы обеспечить несколько дачных домов.
- Чистота воды: проникая в недра через многометровые слои грунта, она полностью освобождается от механических и вредных органических примесей. Вмещающие породы обусловили второе название водозаборных выработок — скважины на известняк. Утверждение относится к пористым разновидностям камня.
В промышленных масштабах добыча артезианской влаги осуществляется в коммерческих целях — для продажи питьевой воды. На территориях, расположенных в низинах, есть вероятность обнаружить напорную залежь на глубине 20 м.
Ударный способ бурения нефтяных скважин:
Ударный способ бурения нефтяных скважин заключается в применении специального инструмента – долота. Последний представляет собой буровой комплекс, состоящий из канатного замка и ударной штанги. Долото подвешивается на канате, перекинутом в блок, который устанавливается непосредственно на буровой мачте. Разрушение горных пород выполняется возвратно-поступательными движениями долота, а приводит его в действие специальный буровой станок. Во время бурения долото совершает вращательные движения (повороты), благодаря чему ствол и получает форму цилиндра.
В процессе битья образуется разрушенная горная порода, удаление которой из ствола проводится при помощи желонки. Она представляет собой длинное ведро, на днище которого расположен клапан. Перед очисткой шурфа из него вынимают долото, следом опускают желонку и внизу открывают клапан. Когда ведро заполнится водой с кусочками грунта, клапан зарывается и ведро поднимается наверх. После достаточного очищения ствола бурение продолжают.
Устройство нефтяной скважины:
Отличительной особенностью нефтяной скважины считается соотношение ее длины и диаметра – первый параметр всегда в несколько раз больше. Так, длина – это расстояние от расположенного на земле устья до забоя (нижней части), измеряемая по оси ствола. Глубина нефтяной скважины – это проекция длины ствола на вертикальную ось. Если разработка проводится вертикально, эти показатели идентичны, в остальных случаях (наклонные, искривленные скважины) они отличаются друг от друга.
Первым этапом добычи нефти считается проектирование будущей нефтяной скважины. Разработка конструкция выполняется с учетом таких требований:
– возможность получения свободного доступа к нижней части ствола всех необходимых геофизических приборов, оборудования;
– прочное крепление стенок ствола, исключающее его обрушение;
– качественное разделение проходимых пластов, исключение возможных перетеканий ископаемого и водных горизонтов из пласта в пласт;
– наличие возможности герметизации устья.
Для пород, легко поддающихся разрушению водой, где чаще всего и залегает нефть, требуется дополнительное укрепление стволов. В этом случае схема будущей нефтяной скважины слегка меняется: рядом со стволом добавляются колонны обсадных труб, расположенных концентрически, т.е. их размеры могут быть разными, но с единым центром.
Строительство – бурение нефтяной скважины происходит поэтапно:
- Бурение шурфа. Пробивают колодец до начала устойчивых горных пород, в среднем это 4-8 м. В него устанавливают трубу и укрепляют ее при помощи бутовых камней, залитыми бетонным раствором, которыми заполняют пространство между внешней стороной трубы и грунтом. Так образуется направление.
- Создание кондуктора. Представляет собой участок из обсадных труб, которыми укрепляется следующая часть скважины – новый, более глубокой, но менее широкий шурф. Длина его колеблется в пределах от 50 до 400 м, а диаметр составляет не более 90 см. Как и в первом случае, пространство вокруг заливают цементом для большей устойчивости. Установка кондуктора позволяет перекрыть водоносные горизонты и мягкие виды горных пород, чье наличие осложняет процесс добычи.
- Установка промежуточной колонны обсадных труб. Ее создают в ситуациях, когда нет возможности сразу пробурить скважину до нефтесодержащих пластов: имеются сложные горизонты или продуктивные пласты, которые на данном этапе добычи не планируются для разработки. Установка промежуточной колонны проводится по аналогии с кондуктором, при необходимости (слишком глубокое залегание породы) их может быть несколько.
- Установка эксплуатационной колонны. Это последняя в этапе бурения колонна обсадных труб. Ее задача – перекрыть продуктивный пласт и обеспечить поступление «черного золота» в эксплуатационную трубу. Пространство вокруг нее также подлежит цементированию (бетонное кольцо), т.к. это позволяет избежать утечки нефти в другие пласты и предотвратить возможное проникновение воды в непосредственно продуктивный пласт.
После создания конструкции скважины проводится непосредственно вскрытие пласта для извлечения из него полезного ископаемого. Практически в 90 % случаев это проводится бурением до подошвы продуктивного пласта. После в нижней части эксплуатационной колонны и бетонном кольце вокруг него пробивается несколько отверстий, через которые в скважину поступит нефть. Для этого используют специальные аппараты-перфораторы.
В оставшихся 10 % случаев разрабатываемая порода представлена плотным слоем и укрепление призабойной зоны цементом не требуется. Возможен другой вариант – не опускать эксплуатационную колонну до подошвы пласта, достаточно сделать это до ее кровли. Такой метод называется открытым забоем.
Выводы
