Инструкция, как сделать капельный полив из ПВХ трубы своими руками

Достоинства и недостатки капельного полива

Несмотря на простоту, капельный полив из бочки имеет ряд недостатков:

• трубки быстро засоряются;
• ленты и шланги ПВХ могут выйти из строя из-за нагрева, перегиба, удара;
• постоянная подача воды в одну точку уплотняет корни растений.

Плюсов больше:

1. Поступление влаги точно в прикорневую зону экономит воду.
2. Системы удобны для применения в любых регионах, условиях эксплуатации и для различных видов культур.
3. Возможность автоматизации процесса полива. Это особенно удобно для тех, кто приезжает на дачу только в выходные дни. Посредством оборудования автоматический капельный полив настраивают на включение/выключение, интенсивность орошения, напор воды и т.д.
4. Равномерность внесения удобрений. Закладывая в бочку органические вещества, хозяин избавлен от необходимости поливать каждый куст.
5. Нагреваясь в бочке, вода поступает к корням не холодной, что хорошо для всех культур.
6. Благодаря корневому орошению растения меньше подвержены грибковым заболеваниям, не будет термического ожога листьев.

В каких случаях необходим капельный полив

Универсальные системы нужны в любых регионах. Они работают вне зависимости от климата, условий подачи воды. При отсутствии магистрального водопровода ставят бочку, а для нескольких теплиц обустраивают разветвленную систему подачи. Особенно удобен вариант для хозяев участков, где нет возможности поливать культуры каждый день. Например, из-за редких приездов или длительного рабочего дня. Система сработает в нужное время, а при правильной сборке не потребует вмешательства хозяев.

Из ПВХ труб

В сравнении с применением стандартных труб из металла, у системы капельного полива, сделанной из полипропиленовых труб, есть достаточно много существенных плюсов. К примеру, относительно небольшой вес. К тому же, подобный капельный полив также не требует больших денежных расходов.

Благодаря тому, что на стенках этих труб с внутренней стороны почти не скапливается никаких отложений, они способны прослужить на одном участке несколько десятков лет. Трубы ПВХ идеально подходят для частого использования и обладают прекрасной устойчивостью к конденсату. В дополнение, монтировать систему капельного полива на основе пластиковых труб очень просто.

Внутрипочвенный полив

Если хочется сделать полив на даче автоматический, но при этом точный и подходящий для закрытого грунта, то внутрипочвенное орошение будет самым лучшим решением.

Оно позволяет точно дозировать количество поступающей в грунт влаги, но при этом не просто оставляет ее на поверхности, а доставляет непосредственно к корням. Благодаря этому внутрипочвенное орошением является даже более точным и экономным, чем капельный полив.

Устройство внутрипочвенного полива

Самая простая система полива своими руками, использующая метод внутригрунтового орошения — это система труб, практически аналогичная капельным, только с одним условием — располагаются они под землей. Именно поэтому установку для такого полива следует готовить заранее, задолго до посадки будущих культур. Еще одной ее особенностью является то, что нужно точно рассчитать необходимую глубину. Если заложить трубы слишком близко, то влага будет сильно выступать. Если слишком глубоко, то она вся может уйти вглубь и почти не будет поглощаться растениями. То, как сделать внутрипочвенный полив на даче своими руками, будет рассмотрено ниже.

Как организовать грунтовый полив на участке своими руками?

Для того чтобы организовать почвенный полив, нужно точно определиться с местом посадки будущих культур, с их частотой и величиной междурядий — все это требуется учесть для того, чтобы разместить трубы в правильном месте. Даже небольшая ошибка приведет к пустой трате воды и лишним расходам. После того как с культурами и расстояниями определились, можно приступать собственно к прокладке установки. Для внутрипочвенного орошения лучше взять гибкие трубы или толстостенные шланги, имеющие множество небольших отверстий, расположенные через определенное расстояние. Такие трубы следует закладывать точно в местах будущей посадки растений. Кроме этого, можно взять трубы, имеющие сплошную мелкую перфорацию, но тогда и потери воды будут больше.

Если требуется выполнять полив теплицы или небольшого парника с рассадой, то можно применить комбинированный метод — трубы проложить поверху, но при этом использовать специальные капельницы, погружающиеся в землю.

Плюсы и минусы грунтового полива

Внутрипочвенное орошение имеет множество плюсов, поскольку позволяет максимально экономно расходовать воду и имеет самый высокий КПД среди всех поливочных систем. Но при этом она сложнее всего в обслуживании, в случае повреждения ремонт без повреждения грядок выполнить не получится. Ну и конечно нужна высокая точность при его прокладке. К выбору материалов следует подойти тоже внимательно. Если использовать пластиковые трубы для полива на даче методом почвенного орошения, то прослужит такая система много лет.

Обратить внимание нужно и на источник воды. Если есть водопровод — поливочные системы можно подключать прямо к нему

Если нет, то нужно установить водонапорный резервуар, который будет наполняться дождевой водой или из ближайшего водоема (в таком случае приобрести насос для дачи для полива просто необходимо). Размещать напорный бак нужно на высоте не менее 2 метров над уровнем поливочной системы. Можете посмотреть статью: Как изготовить и установить капельный полив своими руками?

Системы управления поливом растений

Ручной режим считается самым простым. Самостоятельный капельный полив огорода с первой ступенью управления подразумевает установку шарового крана на каждую поливочную линию. Естественно, открытие и закрытие крана осуществляется вручную. Это не совсем удобно, но если сравнить время на самостоятельный полив растений со временем по закрутке-открутке крана, то этот недостаток не кажется значительным. Такая разновидность организации полива теряет смысл, если хозяева присутствуют на участке лишь по выходным.

Автоматизированный полив обеспечивает подачу воды посредством электромагнитных клапанов. Сигнал клапану передает заранее настроенный процессор. Автоматизированная система полива на даче своими руками с миникомпьютером подает команды на каждую линию в отдельности.

Всего в автоматизированной системе может быть несколько линий, среди которых могут присутствовать подземные, капельные, тепличные линии, а также дождевание. Таким образом, программу можно задавать на несколько дней в зависимости от прогноза погоды. Управление будет вестись без непосредственного присутствия человека. Внесение поправок в программу осуществляется вручную. Автоматизированный полив не предусматривает контроль за влажностью, температурой воздуха и почвы.

С автоматическим управлением полив овощей на даче существенно облегчается. Нет необходимости перестраивать миникомпьютер в зависимости от метеоусловий и каждый раз закручивать и откручивать краны. Потребность растений в воде автоматически определяется датчиками. На основе показателей осуществляется полив. Каждая линия имеет отдельное управление, отдельные датчики. Автоматический полив относится к наиболее прогрессивным способам подачи воды к растениям, позволяющим добиться оптимального ухода для большого урожая.

Система полива на основе пластиковых бутылок

Пластиковые бутылки не всегда обеспечивают растительность нужным количеством воды в нужное время, однако необходимый минимум таким образом обеспечить можно. Использование бутылок особенно оправдано, если нет возможности давать воду овощам регулярно каждый день.

Подпочвенный полив огорода с помощью пластиковых бутылок как минимум можно назвать бюджетным. При этом способе полива вода доставляется непосредственно к корням растений, таким образом экономятся и удобрения. Подпитка корней позволяет избежать лишней влажности, которую, например, не ценят большинство сортов томатов.

Капельный полив из бутылок: практические советы

Несложен капельный полив своими руками из пластиковых бутылок, так как подходящие материалы можно найти в каждом доме. Оптимальный объем для одной емкости – два литра, но допускается использовать и более мелкие тары. В крышках нужно проделать несколько небольших отверстий. Точное количество может подсказать только личный опыт, но общие рекомендации таковы: два отверстия для легкого грунта и четыре – для глинистого. Диаметр просвета – два мм. В некоторых хозяйственных магазинах можно найти специальные крышки с узкими горлышками на бутылки.

Чтобы бутылку не доставать из грунта для пополнения водой, в дне емкости нужно проделать отверстие либо срезать его вовсе. Но чем меньше просвет, тем меньше будет испаряться вода из тары. Система внесения воды, подразумевающая капельный полив из бутылок, проще всего устанавливается в момент посадки растений. Тара вставляется крышкой вниз под углом в 30-45 градусов.

Установка емкости под уже растущие грядки также возможна. Например, капельный полив огурцов своими руками с помощью бутылок производится путем вкапывания тары в землю на расстояние в 10-20 см от стебля

Так как огурцы очень чувствительны к повреждениям даже небольших корешков, то устанавливать бутылку надо очень осторожно

Подливается вода в каждую емкость по мере всасывания жидкости в почву. Необходимо отметить, что в жаркие дни расход будет больше. «Бутылочный» капельный полив своими руками для дачи позволит обеспечить овощные растения водой на несколько дней.

Система капельного полива своими руками и инструкция

Чтобы соорудить систему для огорода, используют подручные материалы и емкости:

• пластиковые бутыли;
• канистры;
• инфузионные трубки (медицинские капельницы);
• трубы из металлопластика и пр.

Далее рассмотрим различные варианты бюджетных систем для самостоятельного изготовления.

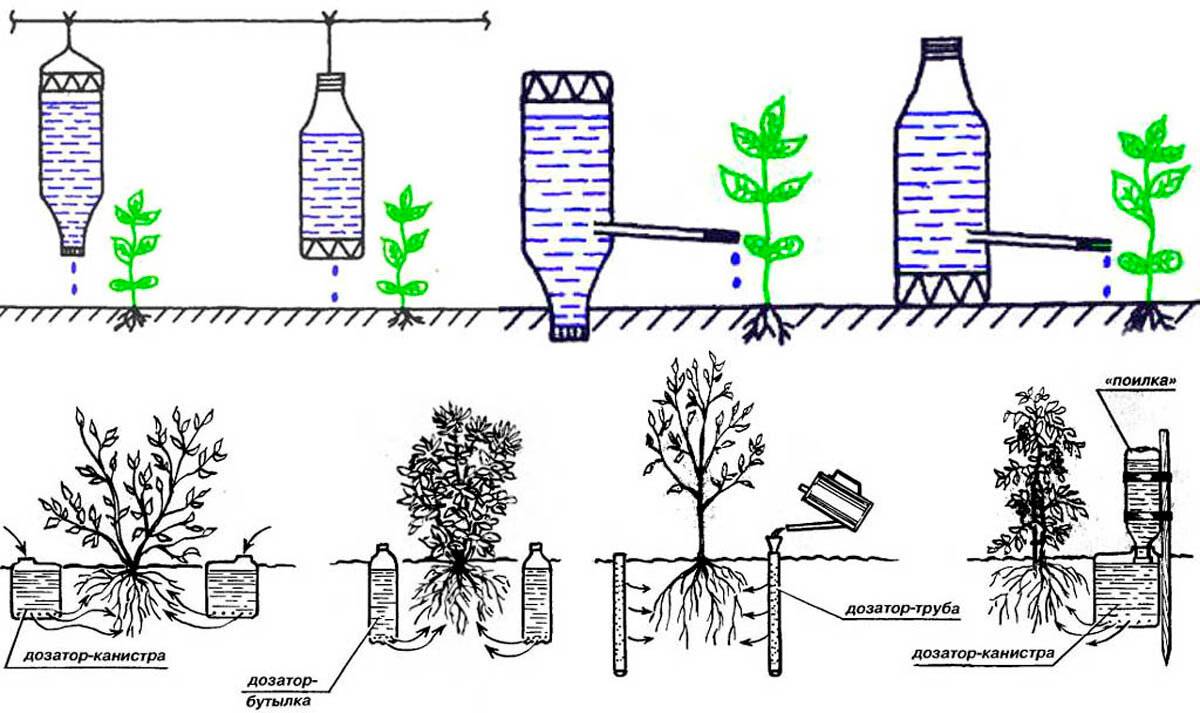

Из пластиковых бутылей

Собирая капельный полив из пластиковых бутылок, используют любую тару для пищевых продуктов. Цвет и форма значения не имеют. Не берут ПВХ емкости для технических жидкостей, масел.

Как собрать капельный полив своими руками для дачи:

1. В дне бутылей делают отверстия. Для орошения куста хватит 5-7 штук.
2. Прикапывают емкость рядом с растением, устанавливая ее пробкой вверх.
3. Наливают воду, закручивают пробку. Если оставить бутыль открытой, влага испарится.

Недостатков у способа два – отверстия быстро засоряются, бутыли сложно вкопать в глинистые и каменистые грунты.

Второй вариант немного проще – бутылку с отверстием в дне подвешивают рядом с кустом на проволоку. Жидкость проходит через дырки, увлажняя прикорневую часть растения. Также подвешивают бутыль не дном вниз, а крышкой, предварительно делая в ней отверстие. Плюс метода – к растению поступает подогретая вода. Если в дырку в крышке вставляют коктейльную трубочку, направив к корням, получают минимальный расход воды при максимальной эффективности системы. Таким образом делают капельный полив самотеком для любых культур.

https://youtube.com/watch?v=8AetkFxU3Po

Вместо крышки на бутыль накручивают конусную насадку. Устройство продают в хозяйственных магазинах. Конус втыкают в грунт, а воду в емкость наливают через отверстие в дне.

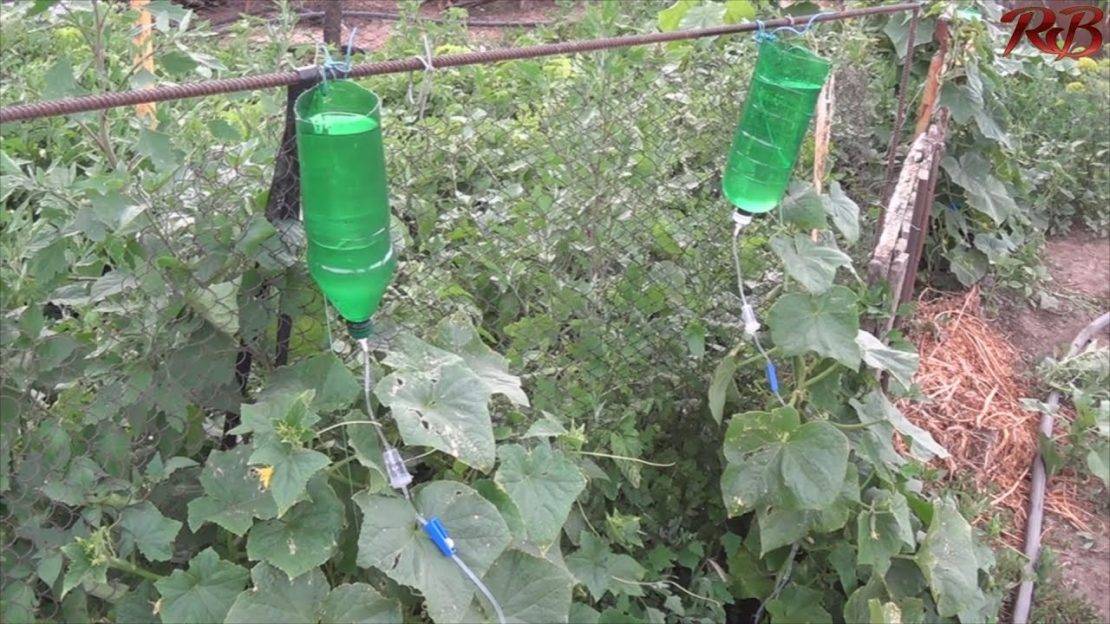

Из медицинской капельницы

Собрать систему полива для огорода или домашних растений из медицинских капельниц несложно. Основной плюс – регулирование подачи воды к каждому растению. Это позволяет использовать конструкцию для разных видов культур. Перед тем как сделать капельный полив своими руками, берут:

• несколько медицинских капельниц (продают в аптеках);
• подставку под емкость;
• шланги или трубы для подачи воды самотеком;
• арматуру: соединительную и запорную.

Технология сборки:

1. Отмеряют шланги нужной длины. Раскладывают их между растениями или на грядках.
2. Один конец шланга стыкуют с напорной магистралью, а второй затыкают заглушкой.
3. На патрубок подающей трубы ставят фильтр. Так оборудование прослужит намного дольше.
4. Контуры подключают к емкости (накопителю) с водой. Бочку ставят выше уровня грунта минимум на 2 м. Это нужно для самотечной подачи влаги под нужным напором.

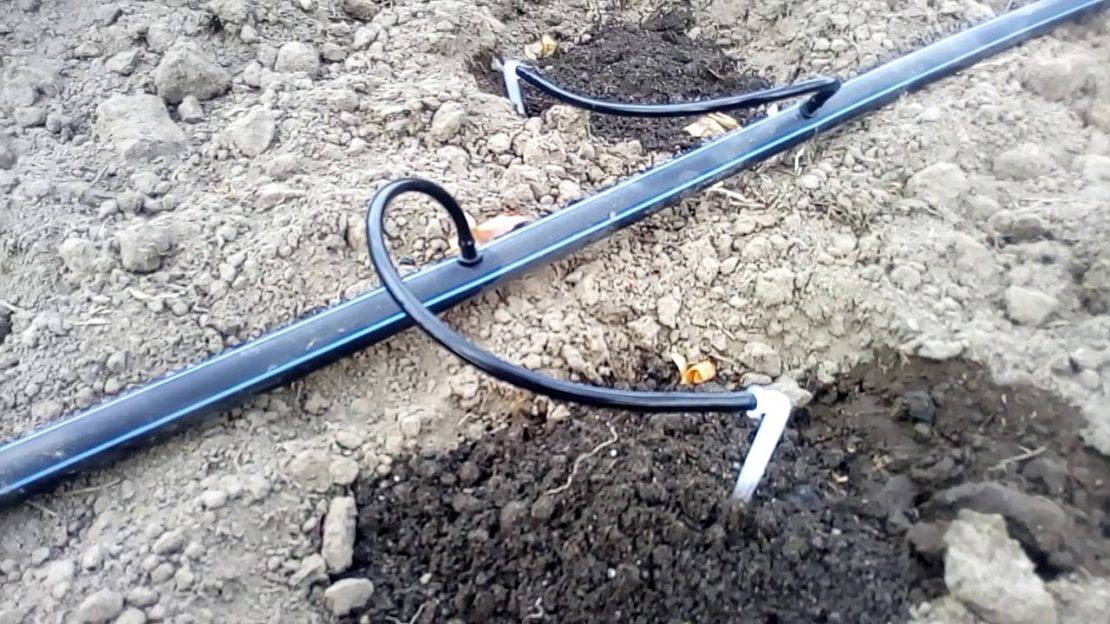

5. Шланги размечают под места установки капельниц. По отметкам делают отверстия, устанавливают медицинский инструментарий.

Концы приспособлений выводят к корням. Монтаж закончен, система капельного полива готова к тестированию и эксплуатации.

Из пластиковых труб

Капельный полив из ПНД труб делают также из ПВХ, ПВД и полиэтиленовых изделий. Пластик стойко переносит длительный контакт с водой, нейтральный материал не оказывает вредного влияния на грунт, растения. Срок пользования системой безграничный, поскольку ПВХ не ржавеет, не гниет и не подвержен плесени.

Чаще всего изделия применяют, сооружая полив для деревьев. Берут трубы сечением 32 мм, тройники и ленты или капельные трубки. Тройники монтируют в зонах разветвлений системы, а ленты применяют для подачи воды растениям. Фиксируют элементы металлическими хомутами, а за тройниками ставят запорную арматуру.

Этапы монтажа:

• на ящик или полку устанавливают накопительную емкость (черную бочку);
• в дне или на стенке внизу бочки делают отверстие;
• в него вставляют трубу сечением 32 мм;
• второй конец трубы оснащают распределительной трубкой, перед которой устанавливают фильтр;
• по огороду или саду выкладывают шланги;
• в шлангах делают отверстия для запорной арматуры;
• в отверстия устанавливают краны.

К кранам прикручивают ленты или распределительные шланги. На этом монтаж окончен, устройство готово, его тестируют и запускают в эксплуатацию.

Как самостоятельно установить поливочную систему

Для монтажа используются изделия из полиэтилена или полипропилена диаметром от 20 мм до 40 мм. Стыкуются трубы ПНД при помощи фитингов. Процесс выполнения происходит вручную и не требует наличия инструментов.

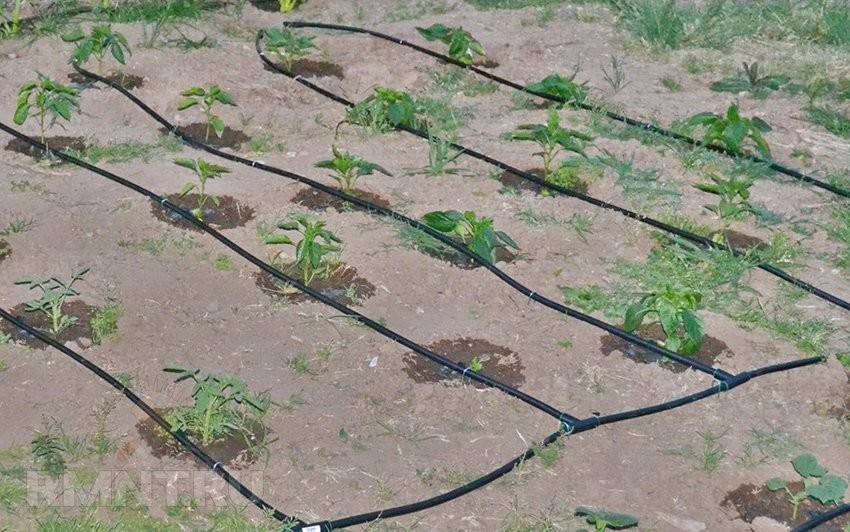

1. Установка поверхностного полива. Система монтируется на почве, при неисправности, легко и быстро чинится.

Минусы: Из-за расположения на поверхности возможны повреждения; Передвижение требует внимания.

1. Монтаж глубинной системы.

• Составляется схема прокладки труб
• По схеме выкапываются траншее от 0,3м до 0,7 м глубиной с уклоном к низкой точке участка.
• Делается разводка труб
• Трубы укладываются в траншеи
• Производится врезание в основной трубопровод и установкой шарового крана
• Для отводов можно использовать трубы малого диаметра или шланги
• Дождеватели или капельницы устанавливаются на концах отводов.
• Готовая система для полива подключается к центральной магистрали и автоматике
• Производится проверка. При наличии протечек, неисправность устраняется.
• Труды закрываются грунтом. Система готова к применению.

Правильно собранная система полива своими руками из пластиковых труб избавит садовода от тягостной работы на многие годы.

Как рассчитать систему капельного полива?

Перед тем как сделать капельный полив своими руками, проводят расчет коммуникаций. Для получения расчетного значения общее количество высадок множат на время полива и затраты воды на одно растение. К примеру, для полива 100 кустов в течение двух часов потребуется 400 литров жидкости с учетом, что на одно растение нужно 2 л/час.

При выборе капельной ленты учитывают длину грядки. Ее максимальная протяженность составляет 100 м. В процессе сборки системы используют специальные плоские капельницы, которые располагают друг от друга на расстоянии от 0,1 м до 0,3 м. Для устройства конструкции применяют специальные трубы или капельный полив из ПНД труб.

Системы полива

Поверхностный полив – самый простой способ. Вода, по выкопанным узеньким траншейкам, подается к растениям. Все находится на поверхности, вопрос монтажа отпадает.

Такое увлажнение почвы не желательно, так как вода поступает рядом с корневой системой, культура теряет часть кислорода.

Дождевание – увлажнение происходит методом распыления воды. Сами распылители устанавливают в определенных местах на участке, так чтобы оросить весь участок. Этот способ полива очень хороший, вода поступает в прикорневую систему и корни, само растение получает влагу и кислород.

Минусом капельного полива является засорение шланга, отверстия не большие, в них попадают частицы почвы.

Внутрипочвенный полив

Поливочная магистраль данного типа прокладывается с углублением под слой почвы в 0,3м. трубы оснащены специальными отверстиями для подачи воды напрямую к корням растений. Этот вид увлажнения хорошо подойдет для теплиц и мест где не проводится вскапывание почвы. Хотя можно организовать поливочную систему из пластиковых труб и высаживать растения относительно магистрали. Внутрипочвенная поливка отменяет регулярное рыхление земли, и процесс положительно отражается на поступлении кислорода к корневой системе.

Достоинства труб из пластика

• Гладкие стенки, что купирует образование отложений.
• Отличная пропускная способность
• Материал прочный, способен выдержать нагрузку средней тяжести, как садовая техника
• Долгий срок службы
• Стойкость к агрессивным средам и химикатам
• Морозоустойчивость
• Легкий простой монтаж, исключающий использование дорогостоящего оборудования.
• Пластик не подвержен коррозии

Системы полива делятся на автоматические, полуавтоматические и ручные управления

• Механическое управление самое простое. Полив происходит при помощи шланга или организованной системы увлажнения методом включения и отключения шарового крана.
• Полуавтоматическая система полива на даче рассчитана на ручную подачу воды, то есть открытие крана, дальше распределение жидкости по трубам, регулировка напора и расхода воды происходит автоматически.
• Автоматическая поливка участка абсолютно автоматизированный процесс. Человеку даже находиться на даче не обязательно. Почва участка будет увлажняться в заданном режиме с нормированным количеством воды. Система оснащена датчиками, которые фиксируют температуру воздуха, почву, влажность почвы. Они автоматически включают полив при необходимости и отключают систему.

В отличие от металлических труб, полипропиленовые аналоги обладают большими преимуществами. Кроме того, материл достаточно дешевый, и подходит для сборки системы капельного полива.

Перед сборкой, нужно подготовить следующее:

• Емкость с объемом 100 л. Вода будет нагреваться под действием солнечных лучей, что благотворно влияет на растения.
• Шаровой кран.
• Фильтр для очистки воды. В противном случае, система быстро выйдет из строя.
• Емкость для питательных удобрений.
• Трубопровод
• Отводы из полипропиленовых труб или специальные ленты, которые соединяются при помощи специальных тройников.

Чтобы определиться с размерами материалов, нужно разметить земельный участок. Для полива 1м2 понадобится около 30 л жидкости в сутки, в зависимости от вида насаждений. Также нужно подсчитать количество отводов и расстоянием между установленными капельницами.

Для обеспечения необходимого давления, емкость рекомендуется установить на высоте 1-2 м. Этого будет достаточно, чтобы обеспечить полив 50 м2. Тара устанавливается на крепкой и ровной опоре.

Полезные статьи для садоводов и огородников

Кран устанавливается в проделанное отверстие в таре с водой, на высоте 10 см от дна. С другой стороны сделать соединение с дачным водопроводом. Чтобы емкость заполнялась до определенного уровня, рекомендуется воспользоваться клапаном с поплавком.

Как смонтировать систему: синтез труб из ПВХ и полипропилена

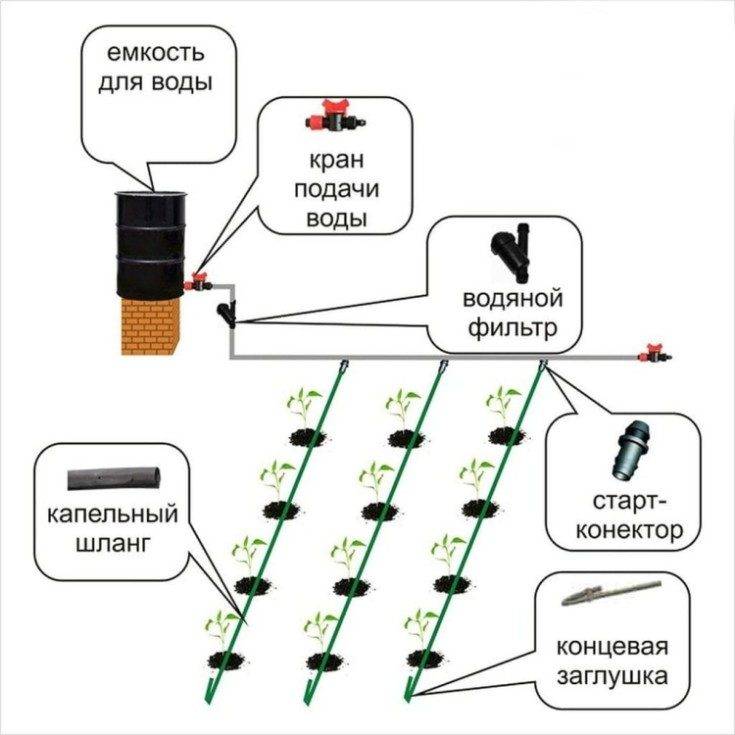

Чаще всего капельное орошение из пластиковых труб организовывают из подручных материалов. Так, самый лучший вариант для магистрального трубопровода – это ПВХ-составляющие, а материалом для ответвлений можно назвать тонкостенный полиэтилен. Разводка включает также:

1. бак-накопитель, в который и врезается магистральный трубопровод;
2. шаровый кран, устанавливаемый ниже врезки магистрали в накопитель;
3. концевые заглушки, предназначенные для отводов магистрального трубопровода;
4. старт-коннекторы (присоединители), связывающие основной трубопровод и полиэтиленовые ответвления.

Как автоматизировать процесс, «умный капельный полив» своими руками

Для автоматизации капельного полива необходимо дополнительно купить специальные таймеры. Они нужны для управления всей системы, и для контроля работы насоса. Обычно такие таймеры работают от батареек. Но есть и электронные и механические модели. В механических изделиях таймер нельзя запрограммировать. Его режим работы корректируется вручную. Электронные являются полностью программируемыми устройствами. В них можно выставить около 15 программ, подходящих для орошения разных овощных культур.

Чтобы организовать капельный автоматический полив из емкости, к ней подводят систему водоснабжения. Чтобы бочка или цистерна самостоятельно наполнялась водой из скважины по мере ее опустошения. Для этого в емкость устанавливается поплавковый клапан (можно от унитаза). И к резервуару проводится вода от центральной магистрали. По мере убывания воды, клапан будет срабатывать и открывать подачу воды в емкость. При полном подъеме поплавка на поверхность, поступление жидкости в резервуар будет прекращаться.

Для полива огорода в автоматическом режиме понадобится подготовить:

• емкость для набора жидкости;
• узел, в котором будет происходить фильтрование воды для ее дальнейшей подачи в систему;
• узел для удобрений;
• трубы ПВХ для сооружения водопровода;
• трубы и ленты для разводки капельных линий;
• фитинги для соединения трубок с основным трубопроводом;
• счетчик расхода воды;
• манометр (для измерения давления воды в системе).

Системы капельного полива с забором воды из водопроводной сети

Для монтажа капельного полива от водопровода важно поддерживать давление в магистральной системе 1 атмосферу. Перед подключением системы устанавливается запорный кран и после него манометр, чтобы можно было следить за давлением

Далее нужно определиться с типом капельного полива. Он зависит от того, используется система в открытом или закрытом грунте. Если речь идет о закрытом грунте (теплицах), то для однолетних культур выбираются мобильные конструкции, а для многолетних – стационарные.

Далее стоит определиться с типом емкости. Это может быть: бочка, пластиковая канистра. Главное, чтобы объем емкости был не менее 100 л. После этого делается разводка шлангов и трубопроводов, устанавливаются краны и другое дополнительное оборудование. Завершающим этапом является установка капельниц.

Организация автоматического капельного полива

Капельный полив по своей сути является автоматическим, так как подает воду в определенном количестве в течение определенного периода. Если источником воды является емкость, то при расходе всего запаса полив закончится автоматически. При желании усовершенствовать процесс можно установить клапан с механическим или электронным таймером. Таким образом, подача воды отключается и включается а заданное время.

Присутствие микроконтроллера предоставляет возможность программировать подачу воды по заданной схеме. Таким образом, владелец может отсутствовать долгое время, не опасаясь за судьбу растительности на своем участке. Системы подороже имеют в своем составе датчик влажности почвы, который помогает корректировать программу полива, исходя из погодных условий. Подробно о системе автополива мы рассказываем статье: «Автополив участка и газона своими руками, устройство и схема системы автоматического полива на даче».
