Простые инструкции, как присоединить шланг для полива к трубе

Приспособления для миниэкскаватора

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

Обсуждение приспособлений для миниэкскаватора. Изготовление ковшей, быстросъемов, бурилок и прочего.

Мой быстросъем. Гидроцилиндр урезанный от привода мотовила комбайна. Штыри-шкворня от газ-53. Втулки соответственно тоже шкворневые газовские. Толщина металла 16 мм.

Вложение

Мой быстросъем. Гидроцилиндр урезанный от привода мотовила комбайна. Штыри-шкворня от газ-53. Втулки соответственно тоже шкворневые газовские. Толщина металла 16 мм.

Телескоп то доделал?

Мой быстросъем. Гидроцилиндр урезанный от привода мотовила комбайна. Штыри-шкворня от газ-53. Втулки соответственно тоже шкворневые газовские. Толщина металла 16 мм.

Телескоп то доделал?

Доделал давно, но так и не поставил, так как не сделал противовес. Доделаю противовес (спасибо Сане POZIS) и сразу же похвастаюсь.

Мой быстросъем. Гидроцилиндр урезанный от привода мотовила комбайна. Штыри-шкворня от газ-53. Втулки соответственно тоже шкворневые газовские. Толщина металла 16 мм.

Телескоп то доделал?

Доделал давно, но так и не поставил, так как не сделал противовес. Доделаю противовес (спасибо Сане POZIS) и сразу же похвастаюсь.

А я только быстросъем сделал, да три ковша собрал. Больше пока ничего не мостырил, два сезона отработал.

Будет время выложи фото.

Будет время выложи фото.

Фото только быстросъма есть. Как то с фотоаппаратом сильно не дружил. Защелкивается сам, для снятия ковша нужно рычагом нажать на пружину. На JCB по моему такие ставят.

Вложение

Прошедшим летом слепили себе очередной ковшик из того,что было под рукой.По подсказке земляка(Славы ЭКСмана) срезал щёки на ковше.Сухой песок,конечно ,сыпется,зато жижа и глина не так сильно забивается,хотя,трясти ковшом приходится.

Вложение

раскапываем Подмосковье 89154061211

Прошедшим летом слепили себе очередной ковшик из того,что было под рукой.По подсказке земляка(Славы ЭКСмана) срезал щёки на ковше.Сухой песок,конечно ,сыпется,зато жижа и глина не так сильно забивается,хотя,трясти ковшом приходится.

Так боковины на болтах, еже ли что можно назад поставить?

Камнерез. Циркулярка блин.

Делай что должен,и будь что будет.

Из куска цветной бумаги взявши ножницы и клей, если сильно постараться можно сделать сто рублей!

Вот свой поставлю, опробую, тогда можно и в серию.

Вложение

Разговаривал с человеком,который занимается варкой алюминия,говорит прокат люминиевый всякий есть,как думаешь,не пойдёт из него?

Делай что должен,и будь что будет.

Разговаривал с человеком,который занимается варкой алюминия,говорит прокат люминиевый всякий есть,как думаешь,не пойдёт из него?

Я думаю что нет. С железия надо)) И сзади противовес добавлять

На видео обратил внимание? Прилепыш стоит дополнительный

Всем привет!Нашёл в гараже рисунки по которым делал быстросъём,сфотал,выкладываю.Кое что подгонял по месту,подрезал.Экс 1,5т.

Делай что должен,и будь что будет.

Мой быстросъем. Гидроцилиндр урезанный от привода мотовила комбайна. Штыри-шкворня от газ-53. Втулки соответственно тоже шкворневые газовские. Толщина металла 16 мм.

Телескоп то доделал?

Доделал давно, но так и не поставил, так как не сделал противовес. Доделаю противовес (спасибо Сане POZIS) и сразу же похвастаюсь.

Александр, а не подскажешь на телескопе, в самом выдвинутом состоянии, на сколько одна часть входит в другую ( наполовину, на треть, на четверть) ? И как скользуны реализованы?

Стыковка ПНД с полипропиленовой трубой

Иногда возникают ситуации, когда в процессе изготовления трубопровода приходится иметь дело с различными трубами из различающихся материалов. Чаще всего такие ситуации бывают при монтаже поливных систем.

Рассмотрим ситуацию на примере стыкования полипропиленовой (среза) трубы с трубой ПНД. Для соединения полипропиленовых труб с трубами иных видов созданы специализированные фитинги, с нанесением односторонней резьбы. Та часть такого фитинга, что без резьбы, сваривается с ПП трубой, а противоположная сторона (где резьба), присоединяется к трубе такого же диаметра (из ПНД).

Резьба фитинговой системы для стыковки различных разновидностей труб бывает как снаружи, так и внутри. Возможно также осуществить монтаж 2 видов этих труб при помощи такой детали, как комбинированная муфта. В данной ситуации, на ПНД трубе закрепляется цанговое соединение с резьбой, а на пропиленовой трубе производится установка комбинированной муфты. Для лучшего уплотнения на резьбу перед закручиванием накручивают фум-ленту или аналогичный уплотнитель. Далее конструкция с усилием завинчивается.

Наиболее простой способ — соединить два вида разных труб (ПНД и полипропиленовую) при помощи фланца. Для повышения уплотняющих свойств между фланцами вставляется резиновая прокладка. Конструкция стягивается болтами. При подготовке труб из разных материалов к монтажу следует учитывать их размерные параметры и технологические свойства, соединяемые поверхности должны быть зачищены и подготовлены.

Как выбрать шланг для смесителя на кухне

Многие собственники самостоятельно меняют устаревшие краны на кухне и в ванной с учетом того, что услуги сантехников обходятся дорого, а проведение данной операции технически просто и не требует каких-либо навыков. При установке нового сантехнического прибора обычно приходится выбрасывать старый шланг для смесителя на кухне, который с течением времени или после демонтажа часто теряет герметичность.

При выборе новой гибкой подводки рассматривают несколько видов из представленных на рынке изделий, каждый из них обладает своими достоинствами и недостатками. Для принятия оптимального решения необходимо изучить особенности каждого типа рукавов для подачи воды, ознакомиться с отзывами потребителей и продукцией хорошо зарекомендовавших себя на рынке производителей, учесть удобство монтажа.


Примеры подсоединения армированных подводок

Недостатки использования

Для насоса, который будет использоваться на загородном участке, покупают плоский напорный текстильный шланг. Такое изделие делают двухслойным: текстиль снаружи обеспечивает хорошую защиту от перегибов и деформации, внутренний слой из ПВХ не позволяет твердым элементам оседать на стенках и увеличивает гибкость.

Для скважины необходимо использовать не поливочный шланг, а заборного типа. Рукав для забора воды из скважины выполняют с учетом требований по жесткости, так как рукав подвергается большим нагрузкам. Для предупреждения сжатия рукава при понижении давления используют технологию армирования. Такие скважинные насосы более долговечны, в отличие от гофрированных и резиновых

Выбирая изделие, надо обратить внимание и на возможность его использования в пищевых целях

Но у силиконового изделия есть несколько минусов:

  1. Материал часто начинает трескаться в местах соединения с насосом и фитингами, потом лопается.
  2. Очень слабая жесткость.

При повреждении шланга его легко заменить, стоит он недорого Именно по этим причинам силиконовый водопровод можно использовать только в теплый сезон, летом. Для всесезонного пользования подойдёт изделие из ПВХ. Отличным вариантом является силиконовый шланг, который изнутри покрыт специальным пищевым покрытием. Вода из него не имеет неприятного запаха и/или вкуса.

Способы соединения шлангов своими руками

Если вы не хотите покупать современные пластиковые приспособления для соединения изделий, можете воспользоваться одним из проверенных народных способов: через недорогой переходник, через отрезок трубы и через штуцер (в случае если шланг подключается к трубе).

Для полипропиленовых труб можно использовать аналогичные решения с внешней резьбой, вкручивая в фитинг

Единственный момент, на который нужно обязательно обратить внимание — это толщина и длина штуцера. Прихватить шланг можно при помощи специального хомута, можно воспользоваться проволочной скруткой

По качеству соединения разницы абсолютно никакой, зато стоимость снижается в несколько раз, если сравнивать с фабричными пластиковыми соединителями.

Обычное дело, когда на садовом участке или в огороде валяется множество различных шлангов. Отрезки изделий можно соединить при помощи куска трубы подходящего размера и использовать в хозяйстве. Делается это очень просто: на отрезок длиной около 10 см с 2-х сторон надеваются шланги и схватываются, как уже было сказано ранее, проволокой или хомутами.

Переходник-соединитель, как и труба, упомянутая в предыдущем примере, соединяет оба куска шланга, только имеет на концах специальные насечки, которые делают процесс стыковки с шлангом легче и удобнее, если диаметры соединений не совсем подходят друг к другу.

Вы можете самостоятельно сделать соединитель шлангов из соединительной муфты и полипропиленовых отрезков.

В сборе подобный самодельный соединитель выглядит достаточно хорошо и качественно держит шланги на ¾. Аналогичным способом можно изготовить и тройник для соединения шлангов. Ближайший магазинный аналог — муфта (изделия зажимаются с помощью накидной гайки и лепестков с обеих сторон).

Для качественного и надежного соединения шлангов подготовьте необходимые инструменты и материалы, а именно:

  • труборезные ножницы;
  • верстак;
  • муфты;
  • переходники;
  • гайки;
  • хомуты;
  • проволоку;
  • гаечные ключи.

Работа гидравлики

Шланги, которые принято чаще именовать рукавами высокого давления, являются гибкими трубопроводами, для которых основной задачей является перекачка рабочих жидкостей. В качестве транспортируемого материала выступают специально подготовленные моторные масла или рабочие жидкости, имеющие в основе минеральные масла, водные растворы эмульсолов, гликоля, а также консистентных смазок.

Без качественных гибких рукавов, выдерживающих требуемое давление, и разветвленной системы трубопроводов сложно представить работу гидроусилителя. Кроме прямой обязанности, касающейся перекачки рабочей жидкости, такие шланги выполняют роль демпферов (компенсаторов), повышающими эксплуатационный период соединительных элементов, арматуры, фитингов и системы в целом.

Получению таких результатов способствует поглощение вибрации гибкими элементами. Негативная сторона явления заключается в том, что требуется периодическая замена или ремонт шлангов гидроусилителя руля на износившихся участках. Ведь все потертости или перегибы в скором времени приводят к тому, что трубка дает течь.

Что представляет собой ПНД труба

Изготавливаются эти трубы из полимера, который носит название «полиэтилен низкого давления». Материал отличают такие качества, как высокая прочность, легкость, химическая безопасность (не вступает ни в какие химические реакции), отсутствие в материале вредных примесей, что является залогом его безопасности для применения. Полимер не расширяется от воздействия тепла, у труб ПНД высокий коэффициент эластичности (при замерзании воды в трубе труба не лопается). За счёт гладкости внутренних стенок не происходит откладывания налета внутри трубы.

Основное преимущество труб ПНД перед другими — возможность их самостоятельного монтажа, без аренды специальной техники и вызова соответствующих специалистов. Но, при всей при широкой палитре плюсов, при эксплуатации труб ПНД имеется и два существенных минуса: их нельзя применять для монтажа системы горячего водоснабжения. Температура внутри трубы не должна превышать 40°С. И от прямого действия ультрафиолета полимер быстро теряет прочность.

Варианты шлангов в колодец

Для перекачки воды из колодца используют погружные насосы. В линейке таких агрегатов есть модели скважинного и колодезного типа

Оба этих варианта подойдут для оборудования колодца, но при покупке стоит обратить внимание именно на второй

Следует отметить, что покупать шланг для питьевой воды из колодца лучше всего в том магазине, где есть все необходимые документы и гарантия на товар, в противном случае велика вероятность того, что изделие окажется некачественным и опасным для здоровья. При выборе рукава для колодезного насоса необходимо располагать всеми данными о них и понимать, в каких климатических условиях будет применяться изделие.

Перед покупкой шланга следует тщательно выполнить замеры

Выбирать следует из 2 вариантов:

  • Силикон;
  • ПВХ.

Для полива огорода вполне подойдет дюймовый рукав. Его используют при поливочных работах и на строительных участках.

Все насосы требуют покупки дополнительного оборудования. Лучше выбрать шланг не на строительном рынке, не экономя на средствах и, соответственно, на его качестве, а также приобрести недешевые дополнительные детали для его установки: штуцер, крепежные хомуты, патрубок и др. Стоит отметить, что лучше взять шланг к насосу с запасом длины. Длинный рукав лучше, чем короткий, которого может оказаться недостаточно.

Стыковка ПНД труб с ПВХ

При соединении труб ПНД, с трубами, изготовленными из поливинилхлорида, надо учитывать определенные параметры. По трубам, изготовленным из полимера низкого давления, могут транспортироваться любые текучие среды. Изделия же из поливинилхлорида используются только для перемещения жидкостей. По сравнению с трубами из полиэтилена низкого давления, труба из поливинилхлорида может выдерживать до шестидесяти градусов Цельсия. А вот морозоустойчивость у этих видов труб разная. При снижении температуры окружающей среды до минус 10°С, труба из поливинилхлорида может начать трескаться. При высоких нагрузках (давление воды в трубе), ПНД прочнее, чем поливинилхлорид. Поэтому, из-за существенной разности технических характеристик, прямое сваривание таких видов труб категорически не рекоменодовано. При нарушении этого параметра, допускаемого иногда некомпетентными специалистами, может произойти внезапное разрушение участка трубы. Между собой отдельные отрезки труб из поливинилхлорида монтируются путем электромуфтовой сварки, или контактной пайки.

Трубы, произведенные из полиэтилена (полимера) низкого давления безвредны для здоровья человека, поскольку являются химически инертными, а труба из поливинилхлорида, разрушаясь по прошествии времени, может начать выделять в транспортируемую среду токсичные вещества (хлориды). Поэтому трубы, что из поливинилхлорида, применяются чаще лишь для безнапорной транспортировки канализационных стоков, систем технического водоснабжения, полива и дренажа.

В системе водоснабжения, предназначенной к прямому использованию человеком (вода для приготовления пищи), поливинилхлорид применять не рекомендуется. Хотя, для систем бытового водоснабжения существует особый вариант поливинилхлорида, его непластифицированная форма, не выделяющая в перемещаемую среду токсичных веществ. При монтаже разнородных по структуре материала труб (ПНД и ПВХ), рекомендовано использование специальных переходных модулей. Только таким способом можно избежать проблем с протечкой жидкости, обеспечить герметичность соединения, и предотвратить возможное повреждение участка трубы.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Соединение шлангов высокого давления

Срок эксплуатации металлорукаов зависит в основном от качества соединения шлангов высокого давления

Помимо всего прочего, при этом очень важно правильно выбрать муфты, фитинги и прочие соединительные элементы конструкции. Все элементы обязательно должны соответствовать рабочим характеристиками и техническим параметрам металлорукава

На современном рынке представлен очень большой ассортимент продукции, используемой для соединения шлангов высокого давления с эксплуатируемой техникой и оборудованием. Доступны предложения от зарубежных и отечественных производителей.

В основном различные соединения отличаются друг от друга видами фитинга (размер или тип резьбы, способ уплотнения), а также способами соединения. На сегодняшний день наиболее распространен зажимный тип концевого соединения. Данная конструкция цельная со шлангом и характеризуется повышенной прочностью. Разъединить подобный шланг можно только путем распиливания зажимной втулки, что, в свою очередь, исключает дальнейшее использование фитинга.

В соответствии с особенностями конструкции различают 3 основных типа соединительных концевых соединений.

Так, соединение из 2 элементов представляет собой втулку и отдельный фитинг. При сборке фитинг вставляется в шланг, после чего надевается зажимная втулка. Данный тип соединения чаще других используется в России и странах Европейского Союза. Это связано, прежде всего, с тем, что для разнообразных видов фитинга может использоваться одинаковая конструкция втулки.

Интегральный тип соединения состоит из одной детали. В данной конструкции зажимная втулка и фитинг представляют собой единое целое. При использовании этого варианта соединения значительно увеличиваются складские расходы, однако вероятность допустить ошибку при выборе зажимной втулки заметно снижается.

И третий тип — это скручиваемое соединение. В него входят зажимная втулка и отдельный фитинг, оснащенные резьбой. При сборке втулка накручивается на шланг, после чего фитинг одновременно вкручивается в шланг и втулку. При этом типе соединения зажимные фитинги и втулки могут использоваться многократно, однако в то же время данный вид соединения стоит несколько дороже, чем другие.

Как самостоятельно установить поливочную систему

Для монтажа используются изделия из полиэтилена или полипропилена диаметром от 20 мм до 40 мм. Стыкуются трубы ПНД при помощи фитингов. Процесс выполнения происходит вручную и не требует наличия инструментов.

  1. Установка поверхностного полива. Система монтируется на почве, при неисправности, легко и быстро чинится.

Минусы: Из-за расположения на поверхности возможны повреждения; Передвижение требует внимания.

  1. Монтаж глубинной системы.
  • Составляется схема прокладки труб
  • По схеме выкапываются траншее от 0,3м до 0,7 м глубиной с уклоном к низкой точке участка.
  • Делается разводка труб
  • Трубы укладываются в траншеи
  • Производится врезание в основной трубопровод и установкой шарового крана
  • Для отводов можно использовать трубы малого диаметра или шланги
  • Дождеватели или капельницы устанавливаются на концах отводов.
  • Готовая система для полива подключается к центральной магистрали и автоматике
  • Производится проверка. При наличии протечек, неисправность устраняется.
  • Труды закрываются грунтом. Система готова к применению.

Правильно собранная система полива своими руками из пластиковых труб избавит садовода от тягостной работы на многие годы.

Работа гидравлики

Шланги, которые принято чаще именовать рукавами высокого давления, являются гибкими трубопроводами, для которых основной задачей является перекачка рабочих жидкостей. В качестве транспортируемого материала выступают специально подготовленные моторные масла или рабочие жидкости, имеющие в основе минеральные масла, водные растворы эмульсолов, гликоля, а также консистентных смазок.

Без качественных гибких рукавов, выдерживающих требуемое давление, и разветвленной системы трубопроводов сложно представить работу гидроусилителя. Кроме прямой обязанности, касающейся перекачки рабочей жидкости, такие шланги выполняют роль демпферов (компенсаторов), повышающими эксплуатационный период соединительных элементов, арматуры, фитингов и системы в целом.

Получению таких результатов способствует поглощение вибрации гибкими элементами. Негативная сторона явления заключается в том, что требуется периодическая замена или ремонт шлангов гидроусилителя руля на износившихся участках. Ведь все потертости или перегибы в скором времени приводят к тому, что трубка дает течь.

Про соединение поливочных шлангов

Published date 04.08.2011

Last modified date 17.01.2019

Возможно расскажу очевидные и всем давно известные вещи, но лично для меня это было приятным открытием. Оказывается есть технология, позволяющая облегчить работу с поливочными шлангами на даче. Раньше мы просто когда нужно было, натягивали резиновый 3/4″ шланг на 1/2″ сгон и пользовались. Да, иногда вода сочилась, иногда шланг сбрасывало, но другого способа мы не знали. Шланг сращивали 1/2″ боченком. На долговременные соединения затягивали хомутик.

Но гуляя по ОБИ я заметил интересные вещицы, а именно соединители для шлангов. Они позволяют быстро соединять шланги, подключать различные приспособления одним движением, и так же быстро разбирать всё обратно. Причем на одной полке были брендовые соединители gardena с дикой ценой порядка 230 р за штучку. А рядом, что не свойственно для ОБИ, недорогие и качественные (!) китайские пластиковые соединители ГарденКрафт. По вполне вменяемой цене 15-30 р за элемент соединителя.

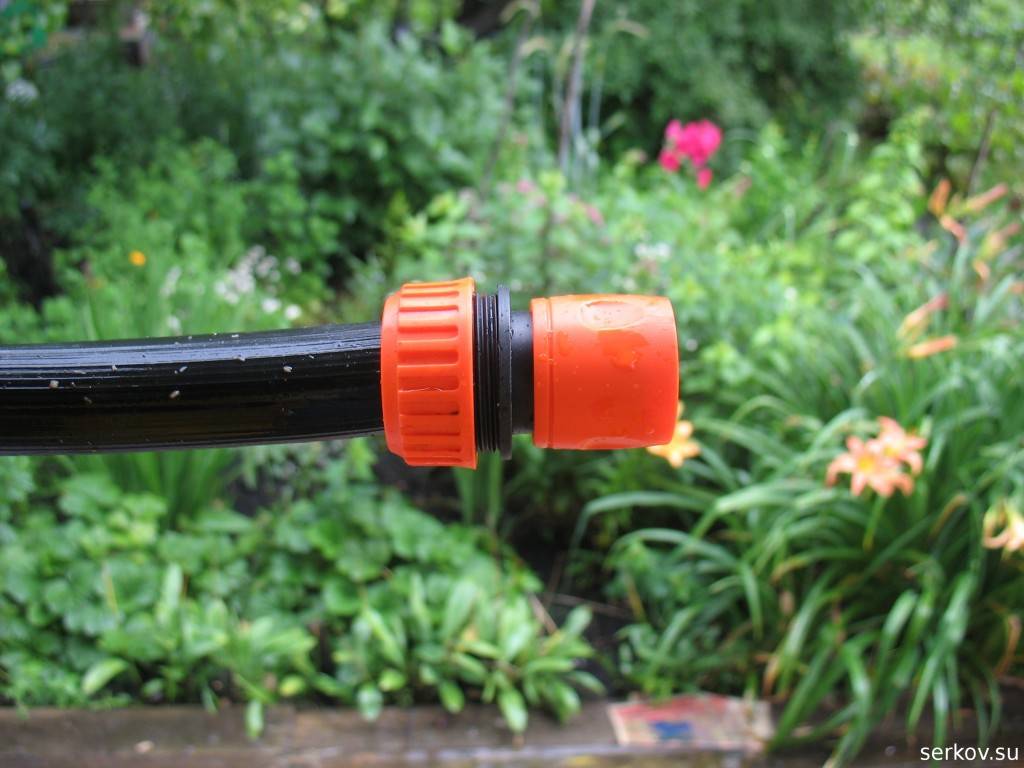

Насадки на шланг есть для шлангов разных диаметров. Для соединения шлангов между собой есть втулочка (в середине). Для насаживания на кран есть разные приспособления, но в моем случае достаточно простого пластикового штуцера на 1/2″

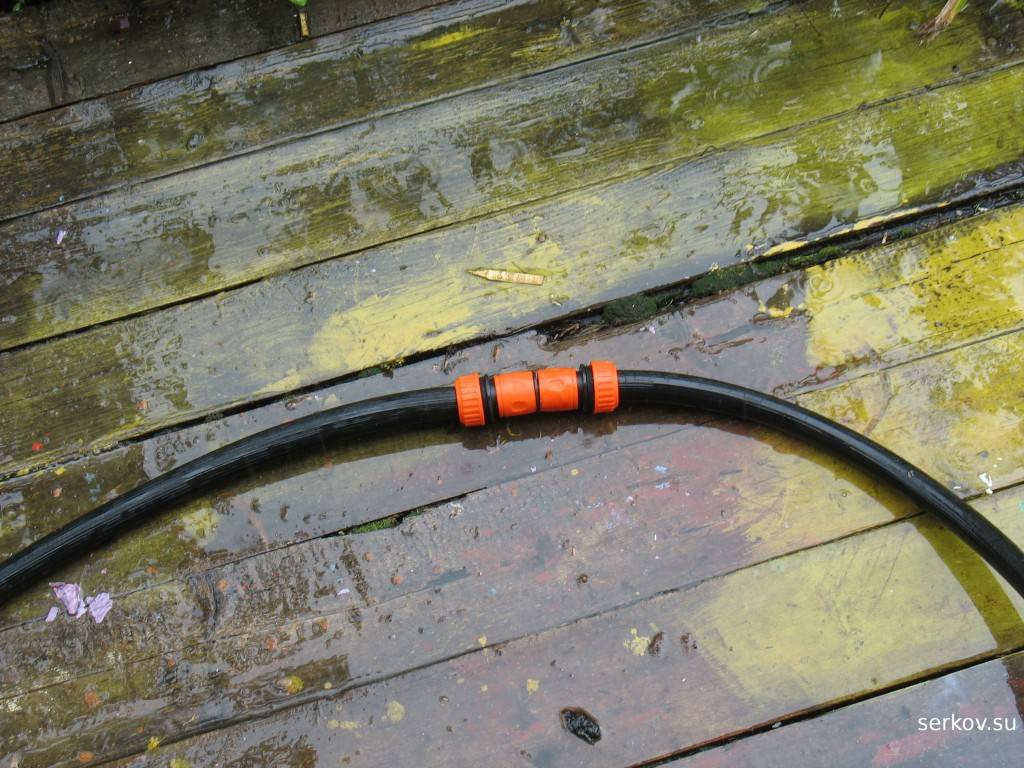

Два шланга стыкуются через вставку:

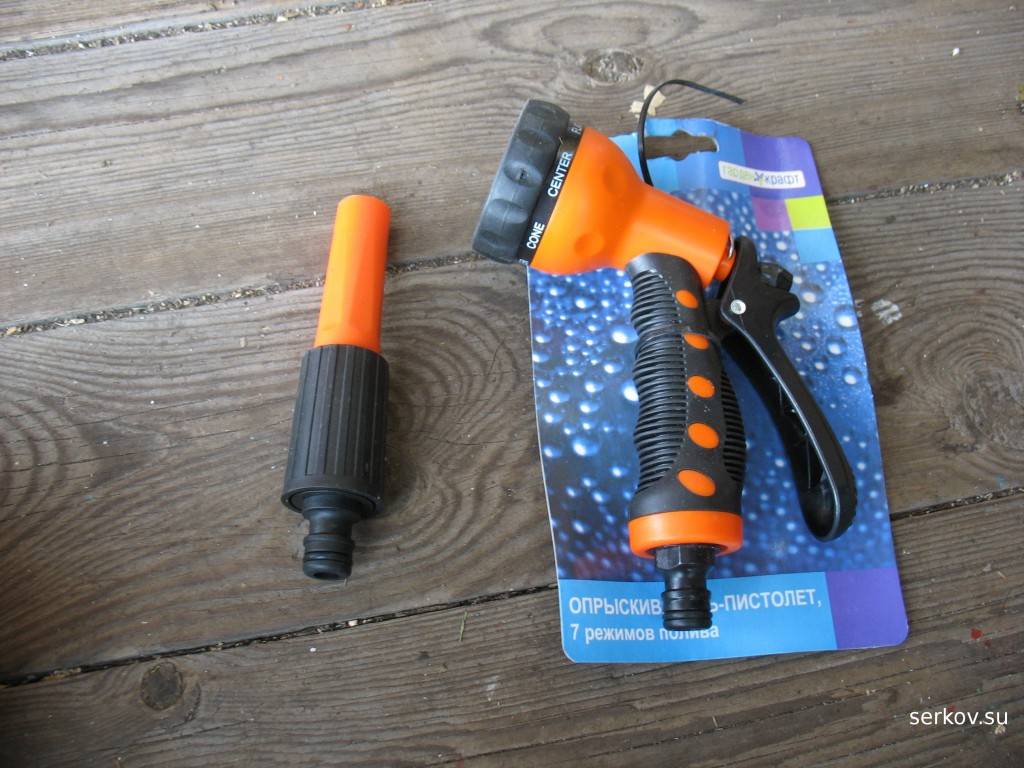

Доступно огромное количество насадок – дождеватели, механические реле времени полива, лейки, форсунки, тройники, вентили.

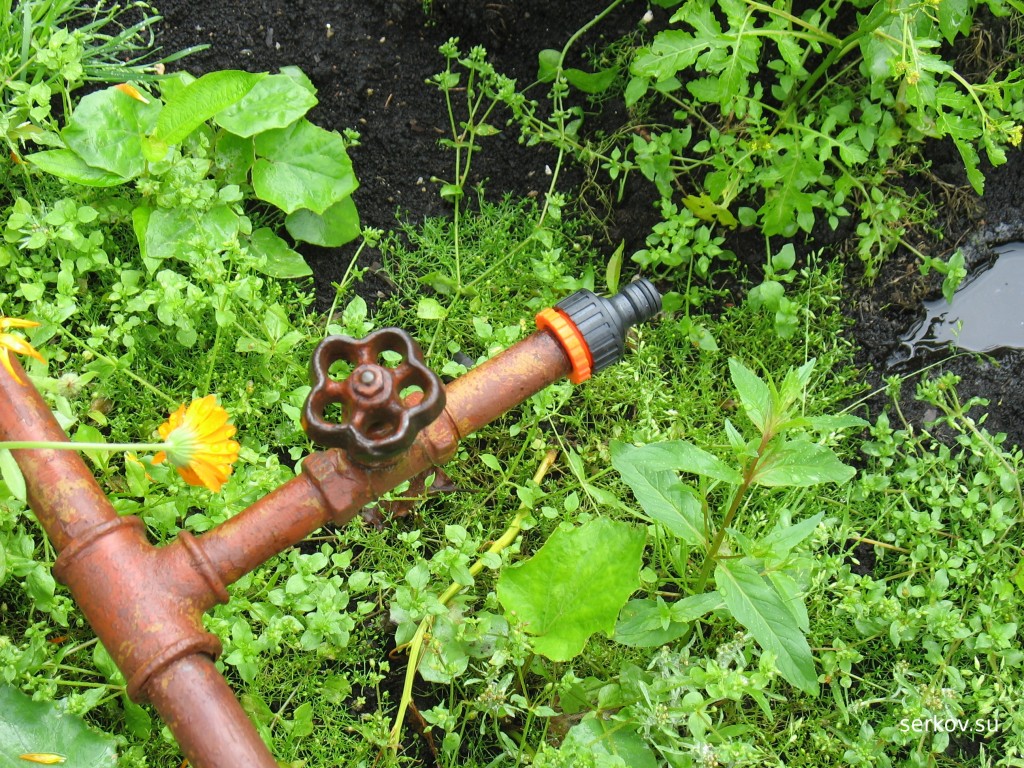

Всё собирается и разбирается очень быстро:

UPD. Китайские соединители хорошо работают на давлениях 1-1,5 атм. при больших давлениях начинают сочиться. Для подключения мойки высокого давления к водопроводу на работе мы купили соединители hozelock с металлическим штуцером. Давление 8 атм. выдерживает без протечек

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник

Армированный или нет какой выбрать

Шланги бывают нейлоновые, пластиковые, резиновые, однослойные и многослойные. Чтобы определиться, какой именно экземпляр выбрать для системы орошения, нужно посмотреть на свой участок.

Если садовый участок не маленький, источник воды далеко, то придется подавать воду на большое расстояние, в таком случае, скорее всего, будет использоваться насос. Давление воды, вытекающей из бочки, и воды, подающейся мотором, очень различается: в первом случае сгодится любой однослойный шланг, а во втором потребуется прочный, способный выдержать давление не менее 6 бар. Обычные садовые однослойные, используемые для полива деревьев, выдерживают 3-4 бара. Когда через такой проводник вода подается с большим давлением, он слишком быстро изнашивается.

Традиционно с садом или дачей ассоциируется резиновый шланг. Он имеет много качеств, благодаря которым его выбирают: достаточно прочен, эластичен, устойчив к низким температурам и ультрафиолету. Но он тяжелый, его трудно перемещать от дерева к дереву или от грядки к лужайке по участку во время полива. Кроме того, состав резины бывает разный, чаще всего для полива сада покупают шланги из токсичной резины, растениям вред не наносится, но планируя использовать его для питьевой воды, нужно выбирать товар с санитарным заключением о его безвредности

Это может быть важно, так как вода часто подводится в хозяйственные постройки для животных и людей. Выбирая резиновый образец, помните, что толщина стенок должна быть 4-6 мм, не меньше, а чем мягче резина, тем дольше она будет вам служить. Шланги из поливинилхлорида не так долговечны, как резиновые, но у них тоже есть свои плюсы

Однослойные дешевы, но могут не продержаться до конца сезона: скручиваются, заламываются, выгорают под воздействием солнца. Выбирать для системы полива следует только многослойный армированный шланг, причем армирование лучше плетеное сеткой, а не крестообразное. Такой вариант долговечнее, он не заламывается, способен выдерживать большие нагрузки и высокую температуру воздуха. Внешняя оплетка долговечнее, если выполнена из нейлона, а не из растительного материала. Резиновый вариант все равно будет дольше эксплуатироваться из-за невосприимчивости к ультрафиолету

Шланги из поливинилхлорида не так долговечны, как резиновые, но у них тоже есть свои плюсы. Однослойные дешевы, но могут не продержаться до конца сезона: скручиваются, заламываются, выгорают под воздействием солнца. Выбирать для системы полива следует только многослойный армированный шланг, причем армирование лучше плетеное сеткой, а не крестообразное. Такой вариант долговечнее, он не заламывается, способен выдерживать большие нагрузки и высокую температуру воздуха. Внешняя оплетка долговечнее, если выполнена из нейлона, а не из растительного материала. Резиновый вариант все равно будет дольше эксплуатироваться из-за невосприимчивости к ультрафиолету.

Если предполагается использование каких-нибудь установок, увеличивающих давление, лучше взять трехслойный шланг, с внутренним армирующим слоем и внешней защитой из поливинилхлорида. Для полива больших площадей (стадионы, площадки для гольфа) используются четырех- и пятислойные аналоги повышенной прочности, но выбирать их для систем орошения огорода или садовых деревьев нецелесообразно.

Армированный шланг будет лучшим вариантом для садовых систем полива. Он практически не требует ухода, стоек к механическим повреждениям, может интенсивно использоваться до 10 лет. Если требуется заборный шланг (для забора воды из колодца), то тут используется только армированный. Единственный недостаток – вес, но для таких случаев существуют катушки на колесах, чтобы легче было управляться с ним в саду и на огороде.

Какие бывают?

Для состыковки шлангов применяются следующие виды коннекторов:

  • адаптеры;
  • штуцеры;
  • переходники;
  • муфты;
  • хомуты;
  • распределители.

Фитинги различаются по следующим параметрам:

По диаметру

Различают прямые или переходные коннекторы. Прямые имеют один или два разъема для подсоединения гибких трубок одинакового диаметра. Переходные фитинги имеют на входе разъем одного сечения, на выходе — другого, что позволяет стыковать шланги с неодинаковыми диаметрами.

Самые ходовые размеры — 1/2 или 3/4 дюйма, но встречаются соединители на:

По способу крепления

Все разновидности шланговых фитингов можно подразделить на резьбовые и безрезьбовые. Для жесткого соединения элементов поливочной системы используют адаптеры и муфты.

Футорка представляет собой гайку с внутренней и внешней резьбой. Внутреннюю резьбу прикручивают к водопроводному крану, к внешней — штуцер с разъемом типа «папа».

К штуцеру подсоединяют гибкую трубу, на конце которой монтируют цанговый разъем типа «мама». Классический быстросъемный соединитель состоит из двух резьбовых соединителей и одного безрезьбового.

Разъем, который располагается на рисунке справа, прищелкивают к штуцеру футорки. На второй конец надевают фитинг с клапаном «аквастоп».

При разъединении шлангов подача воды перекрывается. Безрезьбовой фитинг, что в середине рисунка, присоединяют к соединителю второй трубки.

Стыковка и расстыковка происходит мгновенно: цанговый фитинг продвигают вперед до щелчка. Распределители, которые присоединяют к водопроводному крану, работают так же, как футорка.

На каждой линии устанавливают краны, которые дают возможность перекрыть воду, уменьшать или увеличивать ее подачу. К обжимным резьбовым фитингам относят муфты, на обоих концах которых имеются отверстия для торца шланга. Герметизацию соединения обеспечивают обжимные гайки.

Муфты бывают прямыми, когда соединяются трубки одного диаметра и переходными. К безрезьбовым относятся ремонтные фитинги с ершистой поверхностью. При их помощи временно соединяют концы разорвавшегося шланга.

К одному концу рукава присоединяют штуцер типа «папа» при помощи хомута.

Посмотрите видео о разновидностях фитингов для поливочных шлангов:

Пластиковые фитинги для соединения шлангов разного диаметра

Проще всего соединить между собой два шланга одного диаметра с помощью ремонтной муфты. Для этого надо сделать следующее:

  • приобрести муфту того же диаметра, что и шланги;
  • скрутить обе гайки муфты;
  • надеть их на шланги;
  • вставить ровно обрезанные шланги в муфту поочередно;
  • накрутить гайки на муфту.

Гайки имеют внутри конические поверхности, которые сжимают лепестки муфты при накручивании гаек на резьбу, и лепестки зажимают шланги. Такое соединение носит название цанговый зажим.

Для соединения шлангов разного диаметра используют универсальные ремонтные муфты, которые подходят для шлангов 1/2, 3/4 и 5/8 дюйма. В основе их работы лежит все тот же цанговый зажим.

Впрочем, существуют переходные муфты с цангами разного размера с каждой стороны. Такие способы стыковки шлангов разного диаметра кажутся более простыми и надежными.

Рассмотренные пластиковые фитинги простые, недорогие и обеспечивают надежное соединение. При этом они лучше подходят для постоянных соединений, так как для их разъединения необходимо скручивать гайки муфты. Такой способ подходит для стыковки резиновых, силиконовых и саморастягивающихся чудо-шлангов.

Соединение шлангов. Способы соединения шлангов своими руками

Если вы не хотите покупать современные пластиковые приспособления для соединения изделий, можете воспользоваться одним из проверенных народных способов: через недорогой переходник, через отрезок трубы и через штуцер (в случае если шланг подключается к трубе).

На сегодняшний день в продаже доступны штуцеры для шлангов под любую трубу и под любой шланг, и стоят они достаточно дешево.

Для полипропиленовых труб можно использовать аналогичные решения с внешней резьбой, вкручивая в фитинг

Единственный момент, на который нужно обязательно обратить внимание — это толщина и длина штуцера. Прихватить шланг можно при помощи специального хомута, можно воспользоваться проволочной скруткой

По качеству соединения разницы абсолютно никакой, зато стоимость снижается в несколько раз, если сравнивать с фабричными пластиковыми соединителями.

Обычное дело, когда на садовом участке или в огороде валяется множество различных шлангов. Отрезки изделий можно соединить при помощи куска трубы подходящего размера и использовать в хозяйстве. Делается это очень просто: на отрезок длиной около 10 см с 2-х сторон надеваются шланги и схватываются, как уже было сказано ранее, проволокой или хомутами.

Схема соединения сливного шланга.

Переходник-соединитель, как и труба, упомянутая в предыдущем примере, соединяет оба куска шланга, только имеет на концах специальные насечки, которые делают процесс стыковки с шлангом легче и удобнее, если диаметры соединений не совсем подходят друг к другу.

Вы можете самостоятельно сделать соединитель шлангов из соединительной муфты и полипропиленовых отрезков. В сборе подобный самодельный соединитель выглядит достаточно хорошо и качественно держит шланги на ¾. Аналогичным способом можно изготовить и тройник для соединения шлангов. Ближайший магазинный аналог — муфта (изделия зажимаются с помощью накидной гайки и лепестков с обеих сторон).

Для качественного и надежного соединения шлангов подготовьте необходимые инструменты и материалы, а именно:

  • труборезные ножницы;
  • верстак;
  • муфты;
  • переходники;
  • гайки;
  • хомуты;
  • проволоку;
  • гаечные ключи.
