Правила и особенности установки редуктора давления воды

Подключите использование гидроаккумулятора

Гидроаккумулятор для насосной станции на 50 литров

Подключение насосной станции предусматривает использование гидроаккумуляторов. Обычно это ёмкость на 50 литров (мембранный бак для систем водоснабжения). Возникает естественный вопрос, для чего такие сложности. Хотелось бы заметить, что данная схема используется во всех «крутых» системах водоснабжения Европы и России.

Основная работа гидроаккумулятора состоит в экономии электроэнергии и срока службы насосной установки. Как это происходит? Сама конструкция гидроаккумулятора  представляет собой временный накопитель давления воды. Обычно у любого владельца возникает необходимость кратковременного открытия крана на кухне или в ванной (помыть руки, намочить тряпку и др.). В стационарном трубопроводе кратковременное открытие крана, не отражается на запуске насосной установки.

В условиях такой эксплуатации насоса, всегда происходит кратковременное его включение. Давление в трубах в любом случае сразу упадёт ниже 4 бар. Как правило, любой запуск электродвигателя насосной станции потребляет большую мощность, соответственно и повышается расход электроэнергии. А также частое включение влияет на срок службы всех деталей агрегата.

Для долгосрочного поддержания необходимого давления в системе применяются специальные расширительные баки. Теперь при кратковременном открытии (использования) крана, смесителя станция запускаться лишний раз не будет. Когда в баке после частых включений упадёт уровень воды, естественно включится насос, пока снова не создастся определённое давление, и так по кругу.

Как отрегулировать давление воды в системе водоснабжения

Согласно нормам, давление в системе водоснабжения частного дома и квартиры должно соответствовать от 2 кг/см 2 до 4кг/см 2 .

Этот показатель легко достигается с помощью редуктора. Вращая регулировочный винт, добейтесь чтобы стрелка манометра показывала нужное вам давление. В идеале, давление в домашней системе водопровода должно быть меньше входного (магистрального) на 1,5 кг/см 2 .

Более точной настройки давления в системе можно добиться установкой дополнительного манометра, который надо расположить на входе в систему домашнего водопровода. Разница в показаниях двух приборов даст возможность правильно настроить работу регулятора давления воды.

Установите фильтры

Два фильтра для очистки. Самопромывающийся и полипропиленовая нить

Изначально проектирование и подключение насосной станции требует соблюдения требований установленного регламента общей эксплуатации всей конструкции в целом. Для первичной очистки воды требуется наличие определённых очищающих элементов. Распространённым вариантом считается установка фильтров механической очистки на входе водоснабжения перед насосной станцией.

Первый фильтр состоит из пластиковой колбы с сеткой внутри для сбора крупных частиц мусора. Следующий очищающий элемент установлен сразу за первым, состоящий из колбы, внутри которой установлен фильтр полипропиленовая нить. С её помощью происходит окончательная фильтрация (очистка) воды, поступающей в основной водопровод дома.

Обычно оба фильтра используются не только для водоснабжения. Опытные проектировщики параллельно с подачей воды используют фильтра на выходе для накопительной емкости. То есть отфильтрованную воду можно подавать сразу напрямую в дом, или через накопительную ёмкость. Это могут быть водонагреватель, большой резервный накопитель и др.

Установите реле давления

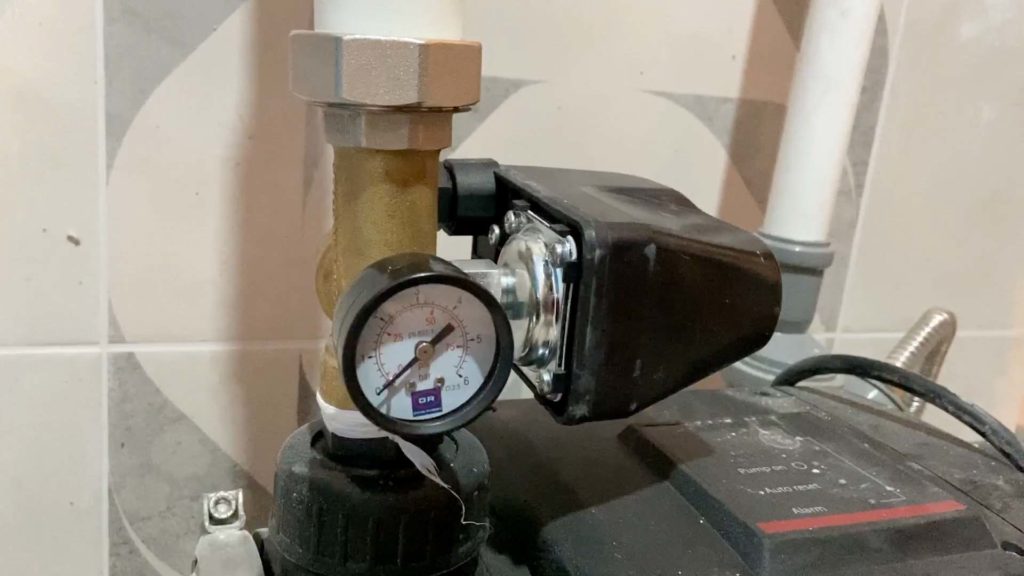

Реле давления устанавливается сразу за насосом

Следующая рекомендации связана с работой, непосредственно с самой насосной станцией подачи жидкости. Согласно техническим параметрам агрегат может максимально выдать фиксированное давление. Обычно это 3-5 атмосфер. В нашем случае станция Grudnfos MQ 3-45 выдает 4,5 амтосферы.

Если прокачка воды будет производиться из накопительной ёмкости, давление в трубопроводе составит так же 4,5 атмосферы. В случае забора из основных систем водоснабжения дело обстоит немного иначе. Вода из основного трубопровода подаётся под разным давлением. Если давление в водопроводе подскочит до 3 бар, плюс мощность станции 4,5 бар в итоге получится около 7 бар. Такой показатель в любом случае очень негативно скажется на работе всей системы трубопровода в помещении. Могут повредиться стыковые соединения фитингов, сами трубы и другие важные элементы конструкции.

Чтобы этого не произошло, на выходе насосной станции должен быть установлен реле давления насосной станции. То есть на входе, к примеру, 7 бар, после прохождения через реле давления получится 4 бар (если выставите это значение), что необходимо для нормальной работы всей системы. Устройство самого регулятора предусматривает возможность регулировки давления воды под конкретные условия эксплуатации. В итоге, как только станция нагонит установленные 4 бар, реле даёт команду на выключение насоса.

Удаление любых видов красок

Средства для удаления:

1. Раствор йода. Для этого в 10-литровую емкость с водой добавляем 200 миллилитров йода. Хорошо размешиваем раствор, наносим его на поверхность. Спустя некоторое время появятся трещины.
2. Мыльный раствор. Рецепт предполагает использование обычного хозяйственного мыла. Берем кусок мыла, натираем его на терке, смешиваем полученную массу с водой.
3. Раствор нашатырного спирта. Для его изготовления понадобится 250 миллилитров нашатыря, 2 килограмма мела, литр воды. Раствор получается кашеобразной консистенции. Полученную массу наносим на поверхность. Через несколько часов старое покрытие начнет отслаиваться.
4. С латексными покрытиями хорошо справляются дихлорэтан и хлороформ. Любой из этих компонентов можно смело добавлять в раствор.
5. Если поверхность окрашена акриловым ЛКМ, для улучшения рабочих качеств раствора в него можно добавить спирта (водки) или салициловой кислоты.

Устройство регулятора давления воды

Прочный герметичный корпус защищает редуктор от повреждений. В состав такого прибора входит несколько элементов:

1. Сетчатый фильтр;
2. Прижимной и пружинный механизмы;
3. Винт и гайки;
4. Поршень;
5. Клапан, оснащенный прокладкой и уплотняющими кольцами;
6. Диафрагма.

Эксплуатация редуктора должна выполняться при определённых условиях: в водной среде не должно быть воздуха и масел, а предельные значения давления и температурный режим ограничиваться отметками в 16 бар и 70 градусов.

При активации крана с водой уменьшаются показатели редукторного и диафрагменного давления. Напор пружины дает возможность выровнять рабочее давление в водопроводной системе.

Редуктор часто устанавливают на технику, не имеющую защиты от повышенного водного давления и оснащенную насосом, активация которого может спровоцировать появление гидроударной волны.

Принцип работы редуктора давления воды

Редуктор представляет собой обычный клапан с пружинным приводом. В действие он приводится при достижении определенной отметки давления в водопроводе. За счет регулирования ширины открытия клапана как раз и нормализуется давление.

Устанавливают редуктора в следующих случаях.

1. Слишком низкое давление воды в водопроводе. Струя из смесителя получается очень слабой, что вызывает определенный дискомфорт при его использовании (или же ванну приходится набирать слишком долго). В таком случае систему с редуктором дополняют помпой, которая увеличивает скорость водотока. Ещё при низком напоре воды может не работать стиральная машина типа «автомат»: при слишком слабом течении порошок не вымывается полноценно из лотка.
2. Нестабильный напор воды. При открытии крана получается мощная струя, которая спустя 5 – 10 секунд существенно ослабевает. Отрегулировать водоток оптимальной температуры (смешивая горячую и холодную воду) в таком случае затруднительно. Редуктор позволяет решить эту проблему.
3. Слишком высокий напор в водопроводе. Чаще всего с таким явлением сталкиваются жители первых этажей домов большой этажности. Если в подъезде всего один стояк, то завышенное давление делается для того, чтобы обеспечить водой верхние этажи.

Также редуктора устанавливают для защиты приборов, подключаемых непосредственно к водопроводу: бойлеры, стиральные машины, проточные водонагреватели, посудомоечные машины, гидромассажные боксы.

Как правильно установить своими руками – пошаговая инструкция

Обладая некоторыми навыками в производстве сантехнических работ, смонтировать регулятор давления своими руками совсем не сложно. Если есть в наличии все необходимые элементы и набор инструментов, то сам процесс установки будет легко осуществим.

Рассмотрим последовательность действий для монтажа РДВ в квартире, и в частном доме. Для понимания принципа, достаточно представить наиболее простой вариант, когда трубопроводы по помещениям еще не разведены.

То есть, врезаться в готовую систему нет необходимости. Есть стояк и запорный вентиль. Из этих условий и станем исходить.

В квартире

Монтаж следует проводить в горизонтальной плоскости, чтобы сам РДВ и манометр находились в  вертикальном положении. До начала работ нужно позаботиться о материалах и инструментах. А также провести некоторую подготовку.

Потребуется иметь в наличии:

• редуктор (желательно с манометром);
• запорные вентили (2 шт.);
• фильтр грубой очистки;
• обратный клапан;
• фитинги (набор и количество, в зависимости от схемы разводки).
• разводные ключи;
• отвертки;
• пакля (лён) и клеевой состав для её склеивания (ленту ФУМ);
• при использовании полипропиленовых труб запастись всеми соединительными деталями и паяльным агрегатом.

В качестве запорной арматуры при монтаже редуктора настоятельно рекомендуется использовать шаровые вентили, как наиболее приемлемые.

Во избежание непредвиденных ситуаций, указанную ниже очередность шагов, лучше соблюсти в точности:

1. Удостовериться, что подача воды надежно перекрыта.
2. Осмотреть редуктор. Установить заглушки на боковых отверстиях (отверстия предназначены для последующего размещения манометров).
3. На вводе, после главного запорного вентиля поставить фильтр.
4. Установить обратный клапан (исключает обратный водоток при отсутствии давления в системе).
5. Зафиксировать первый запорный вентиль.
6. Установить регулятор давления таким образом, чтобы заглушка, определяющая место положения манометра, оказалась вверху. После регулятора необходимо оставить прямой участок трубы длиной не менее 5 рабочих диаметров. Это поможет стабилизировать работу РДВ.
7. Смонтировать второй запорный вентиль.
8. Далее подключается водоизмеритель и устраивается дальнейшая разводка.

Все резьбовые соединения должны быть герметичны. Для этого используется пакля с добавлением клея (лента ФУМ)

Важно не перетягивать гайки. Они выполнены из латуни. При избыточной нагрузке могут лопнуть

При избыточной нагрузке могут лопнуть.

Принципиально схема включения РДВ в систему водоснабжения квартиры, в упрощенном виде, выглядит так, как показано на фото ниже:

Схема подключения редукторов давления в систему водоснабжения квартиры: 1- механический фильтр грубой очистки; 2 — обратный клапан; 3 — счетчики ГВС и ХВС; 4 — фильтр промывной; 5 — редуктор давления

Однако, в целях удобства эксплуатации и регулировки редуктора, его следует разместить между двумя запорными шаровыми вентилями, как это представлено на следующем изображении.

Все устанавливаемые элементы необходимо фиксировать в соответствии с направлением водотока. Стрелка на каждом изделии позволит не допустить ошибки.

В частном доме

При автономном водоснабжении дома следует учесть тот факт, что в систему водопровода включен электрический насос, поддерживающий необходимое давление. Водозабор осуществляется из скважины.

Скачки давления при работе насоса неизбежны, поэтому для нормализации функционирования водопроводной сети и защиты бытовых приборов редуктор давления просто необходим.

Если исходить из того, что разводка труб по дому еще не выполнена, то задача по установке РДВ сводится к подготовке инструментов, сантехнических компонентов, и непосредственно, к монтажу.

Потребуются:

• разводные гаечные ключи,
• фильтр,
• обратный клапан,
• редуктор,
• пакля,
• клеевой состав (лента ФУМ).

Определив место расположения приборов, можно приступить работе. К трубопроводу, идущему от насоса, подключаются:

• фильтр;
• обратный клапан;
• редуктор на горизонтальный участок трубы, таким образом, чтобы манометр был в верхнем положении.

Установка приборов должна быть произведена в соответствии с водотоком. Далее делается остальная разводка.

Если частный дом подключен к централизованному водоснабжению, то РДВ ставится на вводе в здание после фильтра, до водоизмерителя. Часто сотрудники «Водоканала» категорически не согласны с такой последовательностью монтажа, несмотря на регламентирующие правила.

Как вариант, редуктор можно установить после узла учета. В этом случае его профилактика облегчается свободным доступом.

В первом случае, водоснабжающая организация может регулятор давления опломбировать.

Когда нужно ставить редуктор давления воды

Установить редуктор целесообразно в следующих случаях:

1. Очень маленький напор воды в системе водоснабжения. В этом случае низкое водяное давление может привести к отказу некоторых бытовых приборов, например, машинки-автомата. Да и ванна будет набираться в течение длительного времени, что приведет к дискомфорту, тем более, если человек спешит на работу. Решить такую неприятную ситуацию поможет редуктор с помпой, которая значительно увеличивает скорость потока воды.
2. Постоянно меняющееся давление воды. Ситуация случается довольно-таки часто. При открытии вентиля напор воды -одной интенсивности, а через несколько секунд он ослабевает. В этом варианте отрегулировать нужную температуру воды практически невозможно.
3. Мощный напор воды. Такая проблема обычно возникает в квартирах, расположенных на 1-м этаже в многоквартирных домах. Высокое давление воды необходимо, чтобы она доходила до верхних этажей. Но у жителей, проживающих внизу, могут возникнуть аварийные ситуации, например, лопнуть соединительные детали водопровода и возникнуть протечка.

Кроме регулирования напора воды редуктор давления также защищает от поломок бытовые приборы, подключенные к водопроводной сети: бойлеры, водонагреватели, посудомоечные машины, душевые кабины и т.п.

Назначение

Редуктор понижения давления призван решать такие задачи:

1. Обеспечивать сохранность трубопровода и подключенных к нему сантехнических приборов от скачков давления. Как показывает практика, случаи колебания давления в центральных коммуникациях происходят с завидной регулярностью. Особенно часто это случается в многоквартирных зданиях, где при подаче воды на верхние этажи ее напор существенно возрастает. Это чревато поломками дорогостоящего оборудования и порывами трубопроводов.
2. Компенсировать гидравлические удары. Еще одно распространенное явления, от которого страдают как трубы, так и сантехника.
3. Снижать внутреннее давление в системе до оптимальных показателей. Работа в режиме повышенного давления провоцирует быстрый износ оборудования и коммуникаций. Некоторые приборы оснащаются встроенной защитой, которая отключит агрегат в критической ситуации. Это относится к проточным нагревателям. Но такая функция предусмотрена не везде. К примеру, на накопительном бойлере подобной защиты нет. Там из-за сбоев работы предохранительного клапана будет происходить неоправданный сброс нагретой воды. В итоге это провоцирует рост коммунальных платежей.
4. Предохранять жилища от затопления из-за порывов трубопровода. Как только в магистрали появится протечка, редуктор, понижающий давление воды, уменьшит ее напор. Это существенно снизит количество попавшей наружу жидкости до ее обнаружения.
5. Обеспечивать снижения шума водозаборных модулей. Слишком большой напор воды создает неприятный шум внутри труб и сантехнических приборов. Благодаря стабилизатору эта проблема оперативно решается.

Регулятор давления воды

Для чего нужен регулятор давления воды. Главной функцией, является ограничение водяного давления, стабилизация напора воды в системе, Защита водопровода и сантехнических приборов от высоких нагрузок и гидроударов

Часто приходится удивляться, знакомясь со счетом за потребление горячей и холодной воды. Почему это происходит? Пользователь горячей и холодной воды, перед тем как умываться или принять душ производит настройку температуры комфортной для использования. Из-за скачков давления на подающем воду источнике и хаотичном водоразборе в многоквартирном доме, сделать это быстро невозможно.

А за время, потраченное на настройку нужной температуры. Кубометры воды, слитые бесцельно в канализацию. Исправно увеличивают количество денег в счете за услуги, которые надо заплатить в конце месяца.
