Теплообменник для бассейна: выбор, подключение, принцип работы

Введение

Согласно действующим санитарно-гигиеническим правилам СанПиН 2.1.2.1188-03, температура воды, содержащейся в чаше спортивных плавательных бассейнов, должна находиться в пределах 24-28°С. А в бассейнах аквапарков, принимающих посетителей, не достигших семилетнего возраста, обязаны подогревать воду до 30-32°C. Из-за физических особенностей воды поддерживать вышеупомянутые температурные режимы, не применяя дополнительное нагревательное оборудование, достаточно сложно. Поэтому и крупные спорткомплексы, и большие аквапарки широко используют рекуперативные теплообменники для бассейна, с помощью которых подогревают воду до комфортной для человека температуры.

Формула расчет мощности

Мощность теплообменника для бассейна рассчитывается по формуле:

P = V * C * (Ттреб — Тнабр) * 1 / t + q * S

Показатели расшифровываются следующим образом:

• V – объем чаши, рассчитывается в литрах;
• S – площадь емкости, рассчитывается в м2;
• Ттреб – желаемая температура после нагрева;
• Тнабр – температура изначально поступившей воды;
• T – время прогрева воды от изначального показателя до желаемого;
• С – емкость воды, удельная, стандартный показатель 1,16 Вт/кг*K;
• Q – снижение тепла, связанное с поверхностным испарением, рассчитывается в Вт/ м2.

В зависимости от расположения конструкции, различаются следующие значения утечки тепла (показателя Q):

• на улице – 1000;
• в здании – 520;
• под навесом – 620.

Пример расчета выглядит следующим образом:

Имеется бассейн, находящийся на улице. Его глубина 2 метра, ширина 4 метра, длина 6 метров. Изначально в чашу попадает вода с температурой 11 градусов, за 4 дня ее нужно прогреть до 25 градусов.

• объем – 2*4*6*1000 = 48 000 литров;
• площадь – 4*6 = 24 м2;
• время нагрева – 4*24 = 96 часов;
• утечка тепла –1000 Вт/ м2.

Расчет – 48 000 * 1,16 * (25 – 11) * 1/96 + 1000 * 24 = 32 120 Вт.

В данной ситуации подойдет мощность 32 кВт.

Принцип работы

Теплообменник сам по себе не нагревает воду. Он лишь является оптимизированным устройством для эффективного теплообмена между двумя средами. Одна из них – это теплоноситель от непосредственного источника тепла, а вторая – как раз вода из бассейна.

В теплообменнике две среды разделяют только тонкие стенки труб или пластин с высокой теплопроводностью. Чем выше площадь такого контакта, тем больше тепла успеет перейти от более нагретой жидкости к холодной.

По смыслу теплообменник всегда поточный, хоть и могут отличаться существенно объем камер и секций для перекачки двух сред. Для бассейнов используются трубчатые и пластинчатые теплообменники. Преимущество на стороне трубчатых устройств, так как они позволяют снизить вносимые устройством сопротивление току воды и менее требовательные к чистоте перекачиваемой жидкости.

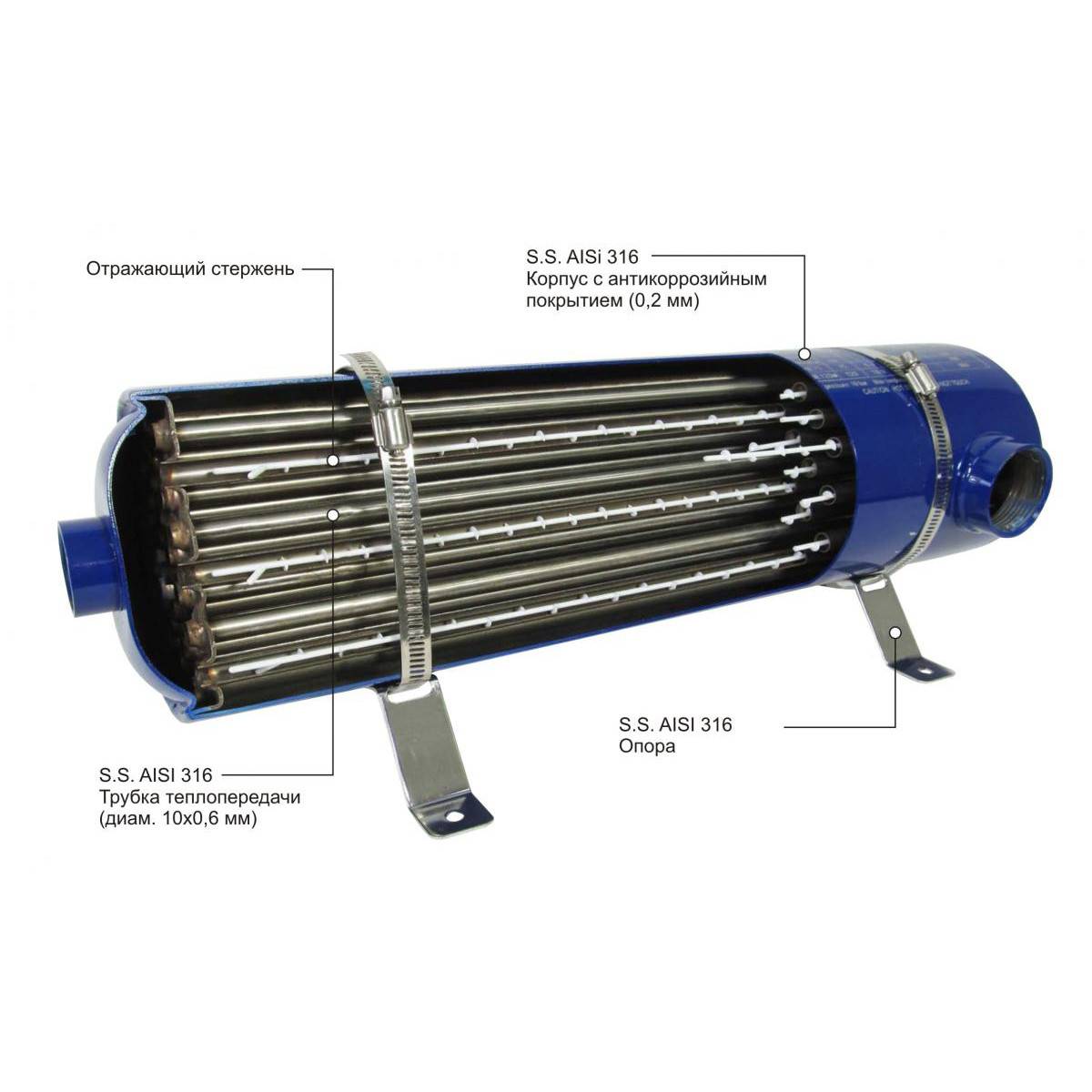

Корпус формирует первую камеру для нагреваемой жидкости. Это продолговатый цилиндр из трубы большого диаметра, закрытый с обоих концов заглушками, в которых имеются штуцера для подключения труб. Сверху он утеплен для устранения лишних теплопотерь.

Внутри корпуса распределяются трубки, изолированные от внутреннего пространства устройства, с выведенными на внешнюю сторону штуцерами. Трубка может быть одна изогнутая по спирали для увеличения площади контакта и тянущаяся от одного края теплообменника к другому. Но эффективнее использовать параллельно много трубок, которые на концах объединяются коллектором. Так существенно снижается гидросопротивление теплообменника контуру с теплоносителем и увеличивается площадь контакта, границ между двумя жидкостями.

Основные характеристики теплообменника:

• Максимальная рабочая температура. Максимальный нагрев теплоносителя, выдерживаемый устройством.
• Тепловая мощность. Зависит не только от площади контакта, но и от типа жидкости в обоих контурах и перепада температур.
• Пропускная способность, измеряется в метрах кубических в час, определяет, за сколько времени весь объем бассейна пройдет через теплообменник.

Обзор видов

Следует сказать, что существуют различные виды теплообменников. Как правило, они различаются по следующим критериям:

• по физическим габаритам и объему;
• по мощности;
• по материалу, из которого изготовлен корпус;
• по типу работы;
• по типу внутреннего элемента нагрева.

Теперь скажем немного подробнее о каждом типе.

По объему и размерам

Необходимо сказать, что бассейны различаются конструкцией и объемом помещаемой воды. В зависимости от этого существуют и различные виды теплообменников. Маленькие модели просто не справятся с большим объемом воды, и эффект от их использования будет минимальным.

По мощности

Отличаются модели и по мощности. Тут нужно понимать, что на рынке можно найти образцы с мощностью и 2 кВт, и 40 кВт и так далее. Среднее значение равно где-то 15–20 кВт. Но, как правило, необходимая мощность также рассчитывается в зависимости от объема и размеров бассейна, где он будет установлен. Тут нужно понимать, что модели с мощностью 2 кВт не смогут эффективно справиться с огромным бассейном.

По материалу корпуса

По материалу корпуса теплообменники для бассейна также бывают разными. Например, их корпус может быть сделан из различных металлов. Наиболее распространенными являются титан, сталь, железо. Многие пренебрегают данным фактором, чего делать не следует по 2 причинам. Во-первых, любой из металлов по-разному реагирует на соприкосновение с водой, и использование одного может быть лучше другого с точки зрения долговечности.

По типу работы

По типу работы теплообменники для бассейна бывают электрические и газовые. Как правило, автоматика используется в обоих случаях. Более эффективным решением с точки зрения скорости нагрева и энергозатратности будет газовый прибор. Но не всегда есть возможность подвести к нему газ, из-за чего популярность электрических моделей выше. Но электрический аналог имеет большую энергозатратность, и воду он нагревает несколько дольше.

По типу внутреннего нагревательного элемента

По данному критерию теплообменник может быть трубчатый либо пластинчатый. Пластинчатые модели являются более популярными по причине того, что здесь площадь соприкосновения холодной воды с камерой обмена будет больше. Еще одна причина – здесь будет более низкое сопротивление току жидкости. Да и трубы не так чувствительны к возможному загрязнению в отличие от пластин, из-за чего отпадает надобность в предварительном очищении воды.

Что нужно знать при выборе теплообменника

Теплообменник представляет собой спираль, расположенную в металлической емкости. Чем больше витков и спиралей, тем быстрее происходит прогрев воды. Как подобрать теплообменник для бассейна? Конечно, скорость прогрева воды зависит еще и от других факторов:

• Погодных условий.
• Объема чаши.
• Изначальной температуры воды в бассейне.

Поэтому при выборе теплообменника, необходимо это учитывать.

ВАЖНО! При выборе важно не забывать, что реальная мощность теплообменника напрямую зависит от разницы температур в обоих контурах и от максимального значения нагрева. При меньшем перепаде температур выходная мощность так же меньше и наоборот

Например, 6 витков нагревают 1 куб воды за час. А 25 витков за один час нагреют 5 кубов. Сам теплообменник, по своей сути, воду не нагревает. Змеевик прогоняет теплоноситель от контура к контуру. Газовый теплообменник устанавливается поверх трубы подачи. Подогрев бассейна теплообменником осуществляет теплоноситель. А жидкость газовое или дровяное оборудование. Сегодня газовое отопление считается самым экономичным, поэтому газовые теплообменники становятся очень популярными.

Подключение теплообменника в бассейне происходит к отопительной системе дома. Установка должна иметь два котла для отопления дома и для отопления воды в бассейне. Это поможет отключать дом от теплоснабжения в не сезон. Устанавливают теплообменник до системы очищения химическими препаратами, но после помпы и фильтра. При запуске теплообменник стоит на минимальных оборотах. Нет необходимости резко увеличивать температуру, так как это не принесет результата. Слишком большая разница между холодной водой в бассейне и высокой температурой в теплообменнике, может вывести его из строя. Пусть нагрев воды будет медленным, но результативным. Умным вариантом было бы уложить теплый пол при строительстве бассейна. Тогда тепло было бы равномерно распределено по всему периметру.

СОВЕТ! Для бассейнов больших размеров требуется установка нагревателя отдельно каждую трубу фильтрации.

Сделать теплообменник для бассейна своими руками невозможно. Это дорогостоящий аппарат, который используют в бассейнах загородных домов обеспеченных людей или клубов. Качественно установить теплообменник может только специалист. Но самодельные обогреватели, которыми можно отопить небольшие бассейны соорудить можно. К таким относятся “печки-буржуйки” с насосом и шлангами для циркуляции воды. Печку можно топить дровами, углем или любым горюче смазочным материалом.

Теплообменник воды в бассейне можно применить с комбинированной конструкцией, когда в теплообменник встраиваются тэны. Или дополнить систему проточным нагревателем. Для более быстрого прогрева необходимо использовать сразу все системы, когда вода достигнет необходимой температуры можно оставить теплообменник для поддержания комфортной температуры.

Теплообменник для бассейна: правила выбора и особенности сборки своими руками

Важнейшее условие комфортного использования бассейна – качественный подогрев воды. Но как это обеспечить, учитывая большие объемы используемой жидкости и высокие теплопотери искусственного водоема? Наиболее разумное решение – систематический обмен воды с разной температурой: холодной и горячей. Организовать такой процесс можно с помощью теплообменника. Чтобы разобраться с особенностями этого варианта обогрева, предлагаем детальнее познакомиться с главным рабочим устройством – рассказываем, что собой представляет теплообменник, на что ориентироваться при его выборе, как выполняется расчет мощности, а также как сделать и установить прибор своими руками.

Установка нагревателей воды

Сливают воду через форсунки. Размер бассейна, а также его форма определяют, сколько элементов будет использовано при установке оборудования для бассейна. Комфортность бассейна определяется возможностью подогрева воды.

Нагреватели воды – обязательные элементы при установке. Нагреватели подключаются к электросети. Она должна быть трехфазной.

схема монтажа оборудования

В автоматический щиток входят такие элементы как: таймер, индикатор включения, защитные автоматы, контактор. При подключении теплообменник начинает нагревать воду. Он изготавливается из стали высокого качества. Рассмотрим оборудование для бассейнов. Чтобы поддерживать постоянный уровень воды в бассейне, применяется скиммер, а к нему можно подключать водный пылесос, который значительно облегчит вам очистку бассейна.

Также для того, чтобы обеспечить хороший слив воды, нужно установить специальные дренажи:

• решетки дренажей могут быть разного вида: как круглые, так и квадратные;

Установка горок и лестниц

Лестницы изготавливаются из нержавеющей стали и устанавливаются в бассейны с узкими бортами. Обязательно на ступеньках должны быть расположены предотвращающие скольжение накладки. При покупке лестницы для бассейна вы получите стаканы, которые нужны для закрепления лестницы в бортике, а также другие закрепительные элементы. Лестницу необходимо установить так, чтобы поручни закреплялись в стаканах, а лестница в бассейне упиралась в стену.

• Трехступенчатая лестница используется, если бассейн имеет глубину до ста сорока сантиметров.

лестница для бассейна

Также можно установить в бассейне устройства развлекательного характера, например горки. Качественные горки изготавливаются из современных материалов – стекловолокна и полиэстра.

Немаловажно и установка поручней. Они изготовлены из нержавеющей стали или алюминия

Горки можно устанавливать только в полностью заземленном бассейне. Чтобы с горки было удобней скользить, на нее установлена подача воды.

Трубы и фурнитура, используемые в бассейнах

В бассейне устанавливают различные трубы. Их отличия состоят, например, в диаметрах. Какие-то имеют диаметр в пятьдесят, другие – в шестьдесят три миллиметра. Трубы могут быть как с толстыми стенками, так и с тонкими.

Чтобы соединять трубы, используют специальные муфты. Они соединяются при помощи клея или резьбы. Такие трубы долговечны и очень надежны. Монтаж бассейнового оборудования, в частности, труб, достаточно лёгок.

Оптимальный выбор материала для нагревателя

Чтобы правильно выбрать материал для нагревателя для бассейна, нужно учесть следующие факторы:

Возможность транспортировки. Прибор из кирпича из-за большого веса лучше располагать стационарно, на хорошем фундаменте.

Если бассейн разборный и монтируется в разных местах, то лучше воспользоваться металлической конструкцией.

Наличие свободного места. Металлические котлы занимают меньше места, чем кирпичные, конструкцию из кирпича необходимо будет защитить от воздействия атмосферных осадков: построить крышу или собрать печь в здании.

Стоимость и доступность материалов.
Возможность привлечь квалифицированного сварщика или печника-каменщика.

Котёл из кирпича долговечен и хорошо смотрится. Кирпичная печь может также выполнять ряд других функций: отапливать помещение, готовить еду. При наличии навыков такой прибор можно сделать самостоятельно, что значительно снизит стоимость всей системы отопления.

Самодельную металлическую конструкцию выбирают, если бюджет ограничен.

Расчет и выбор теплообменника

При выборе нужно уточнить следующие параметры:

• Объем чаши бассейна;
• Коэффициент температуры воды, заданной непосредственно в сети, а также на выходе из контура используемого оборудования;
• Характеристика времени – сколько потребуется часов для нагрева воды (зачастую на этот процесс затрачивается 3-4 часа). Существует следующая зависимость: чем результат подогрева воды в бассейне происходит дольше, тем меньше мощность теплообменника и его цена;
• Объем воды в бассейне, который проходит через прибор за определенный отрезок времени. В случае если у вас установлен насос (циркуляционный), производящий очистку воды водоема и ее циркуляцию, расход рабочей среды теплообменника можно принять за коэффициент, указанный в техническом паспорте насоса.

Профессиональная установка теплообменников для бассейна и уход за ними — БигПул

Теплообменник для бассейна – это устройство, которое передает тепло от горячего носителя к холодному. Для комфортного использования бассейна он незаменим. Все теплообменники имеют цилиндрическую форму, внутри которой расположено два контура, где происходит циркуляция воды с холодной на горячую.

Но нужно понимать, что сам по себе этот прибор не работает, он требует подключения к основному источнику нагрева – котлу, бойлеру, тепловому насосу, откуда питает энергию, зато, взамен обеспечивает вас постоянным равномерным потоком теплой воды, это очень удобно, особенно если бассейн используется круглогодично.

Выбор теплообменника

Перед тем как купить теплообменник, нужно учитывать ряд характеристик, которые непосредственно влияют на его работу и комфортность эксплуатации бассейна.

• Пропускная способность.
• Возможный тип подключения к внешнему источнику – газовый или электрический.
• Максимальная мощность.
• Материал, из которого изготовлен корпус: титан, пластик, нержавеющая сталь.
• Тим теплообменника – трубчатый или пластинчатый.

Теперь обо всем боле поподробнее. Чтобы запустить в работу теплообменник, необходимо не только подключить его к бассейну, но и к источнику энергии – газ или электричество. Здесь нужно отталкиваться, что у вас установлено в доме – котел или бойлер.

Что касаемо строения теплообменника, то специалисты советуют отдавать предпочтение трубчатым, так как они имеют большую площадь нагрева, тем самым соприкасаясь с водой, быстрее ее нагреют.

При использовании в бассейне хлорированной или соленой воды, отдавать предпочтение необходимо титановому устройству. Что касаемо пропускной способности, то здесь вы отталкиваетесь от пожеланий, насколько для вас принципиальна быстрота подогрева воды. Это правило относиться и к его мощности, которая в первую очередь влияет на цену теплообменника, а при ее выборе нужно учитывать объем чаши бассейна, и ряд дополнительных характеристик, о которых мы расскажем далее.

Расчет мощности

Главный вопрос, который интересует всех владельцев бассейнов, это агрегат какой мощности необходимо выбирать, чтобы вода нагревалась до нужной температуры за отведенное время. Для этого существует специальная формула, которая состоит из 5 главных показателей и позволит рассчитать оптимальную мощность конкретно для вашего бассейна.

• P = ((VхСхΔТ)/t1) + Sхq, где
• V – объем чаши в литрах;
• С – константа, удельная теплоемкость, для всех одинаковая = 1,16;
• ΔТ – разница между желаемой температурой воды и фактической, градусы;
• t1 – время, за которое должна нагреться вода, часы;
• Sхq – потеря тепла воды в результате испарения, Вт/кв.м. Здесь обычно используется площадь зеркала воды и потерю тепла, значения которой равняются – 1000 ВТ/кв. м, если бассейн на улице, 520ВТ/кв. м, если бассейн в помещении.

Мощность не должна бить рекорды по быстроте нагреву воды, она должна быть на уровне установленной температуры, чтобы не снижаться под действием теплопотери, то есть быть максимально комфортной для вашего купания и не остывать. Нижняя граница подбора мощности теплообменника может браться на уровне коэффициента 0,7 от общего объема заполнения бассейна. Полученное значение будет приблизительным, от него уже отталкиваетесь при выборе мощности устройства.

Монтаж теплообменника

Перед тем как установить теплообменник, необходимо ознакомиться с рядом правил будущей работы, иначе он не будет выполнять заявленную функцию. Размещать его нужно ниже напорной линии, то есть ниже труб, которые к нему будут подключаться. Это правило касается также размещения фильтра и воздухоотводчика, основная цель такой установки – это исключить попадание и аккумулирования воздуха.

Очень часто, контур от котла или бойлера к теплообменнику получается протяженным. Потому здесь целесообразно установить дополнительный циркуляционный насос. Он должен размещаться перед регулирующим клапаном и параллельно теплообменнику. В этом случае, агрегат будет сам контролировать температуру воды и удерживать ее на необходимом уровне.

Теплообменник необходимо запускать, только после циркуляционного насоса и фильтра, но обязательно перед дозатором хлора и других химических реагентов. Это обеспечивает сохранность деталей устройства. После того как установка прошла успешна, его нужно включить на беспрерывный режим работы, минимум на 24 часа. Именно такой отрезок времени позволит избежать дальнейших нарушений при работе прибора.

Что нужно знать при выборе теплообменника

Теплообменник представляет собой спираль, расположенную в металлической емкости. Чем больше витков и спиралей, тем быстрее происходит прогрев воды. Как подобрать теплообменник для бассейна? Конечно, скорость прогрева воды зависит еще и от других факторов:

• Погодных условий.
• Объема чаши.
• Изначальной температуры воды в бассейне.

Поэтому при выборе теплообменника, необходимо это учитывать.

Например, 6 витков нагревают 1 куб воды за час. А 25 витков за один час нагреют 5 кубов. Сам теплообменник, по своей сути, воду не нагревает. Змеевик прогоняет теплоноситель от контура к контуру. Газовый теплообменник устанавливается поверх трубы подачи. Подогрев бассейна теплообменником осуществляет теплоноситель. А жидкость газовое или дровяное оборудование. Сегодня газовое отопление считается самым экономичным, поэтому газовые теплообменники становятся очень популярными.

Подключение теплообменника в бассейне происходит к отопительной системе дома. Установка должна иметь два котла для отопления дома и для отопления воды в бассейне. Это поможет отключать дом от теплоснабжения в не сезон. Устанавливают теплообменник до системы очищения химическими препаратами, но после помпы и фильтра. При запуске теплообменник стоит на минимальных оборотах. Нет необходимости резко увеличивать температуру, так как это не принесет результата. Слишком большая разница между холодной водой в бассейне и высокой температурой в теплообменнике, может вывести его из строя. Пусть нагрев воды будет медленным, но результативным. Умным вариантом было бы уложить теплый пол при строительстве бассейна. Тогда тепло было бы равномерно распределено по всему периметру.

Сделать теплообменник для бассейна своими руками невозможно. Это дорогостоящий аппарат, который используют в бассейнах загородных домов обеспеченных людей или клубов. Качественно установить теплообменник может только специалист. Но самодельные обогреватели, которыми можно отопить небольшие бассейны соорудить можно. К таким относятся “печки-буржуйки” с насосом и шлангами для циркуляции воды. Печку можно топить дровами, углем или любым горюче смазочным материалом.

Теплообменник воды в бассейне можно применить с комбинированной конструкцией, когда в теплообменник встраиваются тэны. Или дополнить систему проточным нагревателем. Для более быстрого прогрева необходимо использовать сразу все системы, когда вода достигнет необходимой температуры можно оставить теплообменник для поддержания комфортной температуры.

Теплообменники под разные задачи

При подборе важно знать, где будет устанавливаться прибор. Их используют в системах отопления, горячего водоснабжения, вентиляции, при монтаже систем охлаждения и подогрева бассейнов. От назначения изделия будут зависеть требования к его свойствам

От назначения изделия будут зависеть требования к его свойствам.

Для бассейна

Выбирая теплообменное оборудование для бассейна, рассматривают параметры:

1. Тип нагревательного устройства: трубчатый или пластинчатый.
2. Пропускная способность. Показывает, через сколько времени весь объем бассейна будет прокачан через теплообменник.
3. Материал трубок или пластин. Для пресной воды выбирают нержавеющую сталь, для резервуаров с морской — титан.
4. Тип нагревателя, к которому будет подключаться аппарат: газовый или электрокотел.
5. Тепловая мощность. Важнейший показатель при выборе. Если у прибора будет недостаточная мощность, то вода в бассейне не прогреется до нужной температуры.

В основном для бассейнов используют один из двух видов устройств:

Пластинчатые, потому что они проще других в обслуживании, обладают более высоким коэффициентом полезного действия и малыми размерами. В пластинчатый разборный теплообменник всегда можно добавить пластины, увеличив его мощность.

Кожухотрубные, так как они обладают большей площадью теплообмена, не создают гидравлических помех для прохождения нагреваемой жидкости, меньше засоряются в процессе эксплуатации.

Для отопления

При проектировании системы отопления потребуется знать, какой мощности нужен источник тепла, а также температуру подачи теплоносителя.

Исходные данные нужно брать для самого холодного периода, когда необходимы максимально высокие температуры и самое большое теплопотребление.

Дополнительно стоит знать:

1. Жилое или нежилое помещение будет отапливаться. Нагрузку определяют исходя из площади и объема здания, а также учитывают теплопотери здания через все ограждающие конструкции.
2. Качество воды. Присутствуют ли в ней загрязнения, которые оседают на поверхности пластин и ухудшают теплообмен.
3. Источник обогрева будет свой или тепловые сети.
4. Есть ли планы в дальнейшем увеличивать мощность теплообменника. Например, планируется достройка помещения и площадь увеличится.

Для систем отопления подходящим выбором станут пластинчатые паяные теплообменники или разборные, чтобы иметь возможность нарастить мощность. В качестве рабочих теплоносителей используют воду и гликольные смеси.

Для горячего водоснабжения

В случае с горячим водоснабжением источником тепла обычно является теплоноситель системы отопления, а нагреваемой средой — холодная вода.

При подборе теплообменника для системы ГВС, нужно знать:

1. Необходимую температуру подачи.
2. Объем жидкости, который придется нагревать.
3. Тип помещения, где будет установлен прибор. Это могут быть столовые, рестораны, душевые в гостиницах и спортзалах, частные дома и многоквартирные комплексы.
4. Количество точек водоразбора — это количество мест, где необходима горячая вода. Например, в обычной однокомнатной квартире их две: кухня и ванная.
5. Если в качестве источника тепла используется центральное теплоснабжение, то учесть его «летний» режим работы.
6. Рассчитывать пиковые нагрузки работы ГВС. Например, в многоквартирных домах утром и вечером нагрузка увеличивается.

По итогу в выборе часто склоняются к разборным пластинчатым теплообменникам потому что:

• Их легче остальных промывать. Из-за примесей в воде со временем на пластинах откладываются загрязнения, ухудшающие теплопередачу. В итоге прибор может даже выйти из строя. Поэтому теплообменник необходимо промывать не реже одного раза в год.
• Их легко ремонтировать. Для восстановления функционирования устройства достаточно заменить неисправную пластину.
• Резиновые прокладки аппарата предотвращают утечку при любом его повреждении. Они устойчивы к перепадам давления и температуры.

Для бани

Вариантом теплообменного прибора для бани может стать змеевик из алюминия или меди. Прибор монтируется в банную печь рядом с каменкой или сверху на топку. В таком случае вода будет греться непосредственно от жара из топки, а печь работает и для обогрева, и для горячего водоснабжения. Недостатком такого способа является закипание — когда печь еще не прогрелась, а вода в баке уже начинает кипеть.

Также есть трудности с обслуживанием и заменой частей этого вида теплообменника. На стенках встроенного устройства накипь собирается быстрее, и чем толще ее слой, тем меньше теплопроводность материала — передача тепла происходит хуже. Тогда приходит время чистить изделие, а для его замены придется разобрать печь.

Проектирование электрооборудования бассейна.

Нарушение целостности бетонного основания приведет в дальнейшем к его разрушению.

Ультрафиолетовая дезинфекция. В качестве основных методов могут быть использованы: хлорирование, бромирование, озонирование, а также ультрафиолетовое излучение. На первый взгляд это простое устройство, но оно выполняет важную роль.

Тут надо сделать оговорку: чашу обвязывают когда она обходная или в случае с композитными бассейнами, когда чаша бассейна установлена на свое место перед отсыпкой песком. Его мощность зависит еще и от температуры воды, которая поддерживается в бассейне.

Но его работа возможна только в случае, если дом имеет централизованное отопление. Можно использовать светодиодную ленту, которая не подключается к сети.

Немаловажное значение имеет и правильный выбор фильтра. Электронагреватель для бассейна Работает по принципу чайника, когда нагревательный элемент контактирует непосредственно с водой

Надеемся, что статья для вас оказалась крайне полезной. И если это так, то вы можете почитать другие статьи на нашем сайте и узнать много полезного по уходу за бассейном. Эти приспособления предназначены для грубой очистки воды с верхнего слоя. Аква-развлечения Для развлечений в бассейне, которые будут одинаково интересны детям и взрослым, существует специальное оборудование. На выходе из фильтра вода очищена до мельчайших частиц, и направляется обратно в чашу.

Теплообменник Он функционирует за счет отопления дома по принципу батареи. Если бассейн находится под открытым небом, — несмотря на все возможные ухищрения, туда могут попасть трава или листья. Они гарантируют более качественную и эффективную очистку воды от крупного мусора. Управление оборудованием бассейна Установка нагревателей воды Сливают воду через форсунки.

Современные насосы для бассейнов комплектуются очистительными фильтрами: песочными;. Они бывают двух видов основная, которая крепиться и к борту и к полу чаши и дополнительная, которая фиксируется только к борту бассейна. Для их очистки идеально подходят специальные пылесосы. Пылесос для бассейна своими руками.

Расчет и выбор

Необходимо отметить, что правильно подобрать теплообменник для бассейна не так просто, как может показаться на первый взгляд. Чтобы это сделать, требуется рассчитать ряд параметров.

• Объем чаши бассейна.
• Количество времени, которое потребуется для нагрева воды. Помочь в этом моменте может то, что чем дольше осуществляется нагрев воды, тем ниже будет мощность устройства и его стоимость. Нормальным показателем будет время от 3 до 4 часов для полного нагревания. Правда, для уличного бассейна лучше выбирать модель с более высокой мощностью. То же самое касается, когда теплообменник будет использоваться для соленой воды.
• Коэффициент водной температуры, что задается прямо в сети и на выходе из контура применяемого устройства.
• Объем воды, находящейся в бассейне, что проходит через устройство за определенный временной промежуток. В данном случае важным аспектом будет то, что если в системе присутствует циркуляционный насос, который производит очищение воды и последующую ее циркуляцию, то расход рабочей среды можно принять за коэффициент, который указан в техпаспорте насоса.

Виды систем нагрева

В зависимости от вида бассейна, его размера и назначения различают два типа используемых теплообменников. Они могут быть пластинчатыми или кожухотрубными. Модели различаются в функциональности, сложности обслуживания и монтажа.

Пластинчатые

Теплообменник пластинчатого типа

Контур состоит из пакета железных пластинок. Утечке воды мешают резиновые уплотнители, поставленные на рабочей плоскости пластинок. Каждый элемент конструкции с одной стороны соприкасается с горячей водой из системы отопления, а с иной с прохладной из чаши бассейна. Между потоками установлена металлическая перегородка, не препятствующая передаче теплоэнергии.

Принцип работы пластинчатого теплообменника

Преимущества моделей:

• КПД теплообмена доходит до 95%;
• малый расход горячей воды, выступающей в качестве теплоносителя;
• обладают малыми габаритами и весом;
• присутствует возможность подключения всех патрубков с одного направления;
• есть возможность регулирования мощности работы;
• конструкцию просто обслуживать, все элементы находятся в прямом доступе.

К недостаткам относят:

• жидкости, участвующие в циркуляции, должны быть хорошо очищены, иначе аппарат может выйти из строя и засориться;
• корпус необходимо заземлять, так как присутствует риск повреждения пластин электрическим током;
• гидравлические потери на высоком уровне.

Кожухотрубный

Кожухотрубный теплообменник изнутри

Во время работы агрегата горячая жидкость проходит по межтрубной полости и располагается в контакте с поверхностной частью трубок, изнутри коих циркулирует вода, взятая из бассейна. Она попадает в приемный коллектор при помощи выкачивания насосом. Впоследствии делится по трубкам, греется до настроенной температуры, намеревается в выходном коллекторе и отчаливает в чашу.

Достоинства кожухотрубного агрегата:

• простой принцип работы;
• теплообмен проходит на большой площади;
• конструкция устойчива к возникновению гидравлических ударов;
• теплообмен происходит на высоком уровне, несмотря на разницу температур поступающих жидкостей;
• тщательная очистка поступающей в коллектор жидкости не требуется;

Кожухотрубный тип

Недостатки моделей:

• КПД ниже, чем у пластинчатых агрегатов;
• регулирование мощности невозможно;
• большие габариты конструкции усложняют процесс монтажа;
• корпус механизма необходимо дополнительно изолировать от утечки тепловой энергии;
• ремонт и диагностика возможны только при демонтаже конструкции.

Дровяная печь

Печи на твёрдом топливе могут справиться с любым объёмом нагреваемой воды в бассейне, они просты в эксплуатации и экономичны.

Подобрать правильную печь для подогрева бассейна можно, определив задачу, которая стоит перед оборудованием:

Подогрев круглогодичных бассейнов с большим объёмом воды, поддержание постоянной температуры. Для решения этой задачи отлично подойдут массивные кирпичные печи с теплообменником, котлы длительного горения типа «Стропува», пиролизные котлы с шахтной конструкцией.

Преимущества таких печей — возможность долго поддерживать одинаковую температуру в теплообменнике и регулировать скорость нагрева, большое время автономной работы без загрузок, возможность отапливать бассейн с помощью косвенного нагрева. Минус — относительная дороговизна оборудования, сложная сантехническая обвязка.

Быстрый нагрев сезонного крытого бассейна и поддержание необходимой температуры. Главное требование к оборудованию — высокая мощность. Её можно рассчитать, зная объем бассейна, разницу температур воды, теплопотери. Чтобы нагреть 1 литр воды на один градус за 1 час нужно 0,001 квт. Нагрев 1 тыс. литров за 1 час потребует мощности в 1 кВт.

Учитывая теплопотери нужно умножать этот показатель на 1,2—1,3. Таким образом, котёл на 25 кВт будет нагревать 1 куб воды на 1 градус за 15—20 минут. Водонагреватель должен быть устроен стационарно, лучше использовать схему проточного отопления.

Быстрый нагрев небольшого уличного бассейна при низкой температуре окружающего воздуха. Главное требование к котлу для такого режима работы — это высокая мощность и мобильность. Малый вес и компактность печи будут приятным дополнением.

Особенности установки теплового насоса для бассейна

Особенности монтажа теплового насоса будут в первую очередь зависеть от его конструкции. В случае с системами вода-вода и грунт-вода без помощи бригады специалистов не обойтись. Более простые в установке насосы системы воздух-вода можно попробовать установить самостоятельно.

Как правило, комплект поставки агрегата снабжается подробными инструкциями по его сборе. Все элементы воздушного теплового насоса монтируются на открытые поверхности, без заглубления. По сути, монтаж такой системы будет включать в себя установку комплектных блоков и объединение их в единую сеть посредством трубопроводов и электрических кабелей.

Так как отапливаемый объект является водным, в районе его расположения преобладает высокая влажность. Этот фактор требует особого внимания ко всем работам по устройству системы электроснабжения насоса.

В связи с этим все области электрических контактов подлежат тщательной изоляции. Кроме того, каждый токопроводящий блок конструкции должен быть заземлен.
