Условия эксплуатации
Для обеспечения длительного срока службы следует обеспечивать оптимальные условия использования. Чтобы узнать все основные параметры достаточно посмотреть в паспорт прибора (будет прикреплен далее). Тут мы рассмотрим только на основные нюансы.
Для всех видов расходомера допускается использование, только для холодной воды. Все расходомеры этого типа эксплуатируются при температурах от +5° до +50° C. Как правило, крыльчатые счетчики ДУ 15, 20 и 25 являются бытовыми и используется в квартирах. У 32 и 40 диаметр больше, поэтому их устанавливают в загородных коттеджах и офисах.
Турбинные счетчики ВСХНд с импульсным выходом применяются в производстве, на промышленных предприятиях и в качестве общедомовых. Турбинный механизм более выносливый, по сравнению с крыльчатым, они легче переносят постоянную высокую нагрузку.
Запрещается эксплуатация в условиях отрицательных температур. Помещение, где размещается водосчетчик должно быть отапливаемым, в противном случае прибор может отказать или лопнуть при отрицательных температурах. Также не рекомендуется применять счетчик для замера воды имеющей сильные механические загрязнения, особенно это касается турбинных моделей.
Виды и особенности счетчиков ВСКМ
Оборудование представленного типа предназначается для бытового и общедомового применения. В продаже доступен широкий ассортимент устройств, которые различаются между собой применением и другими характеристиками.
Бытовые
Счетчики воды для бытового применения предназначаются для учета расходы количества питьевой воды. Устройства устанавливаются в частных домах и коттеджах, на дачах, в квартирах и небольших офисах. Диаметр условного прохода составляет 15-20 мм. Для счетчиков, которые нужны для домашнего использования, важны такие параметры как точность, надежность, простота эксплуатации и комфорт в применении.
В настоящее время на рынке доступны такие модели устройств для бытового применения.
- ВСКМ 90 15;
- ВСКМ 90 20;
- ВСКМ 90 15 с импульсным выходом.
- ВСКМ 90 20 с импульсным выходом.
Конструктивно представленные модели содержат корпус с фильтром, счетные механизмы, которые находятся в стакане из специального немагнитного материала, а также измерительную камеру.
Представленные устройства относятся к многоструйному виду измерительной техники: вода отправляется через отверстия на крыльчатку в направляющей, где она расположена. Благодаря такой особенности значительно повышается точность измерений. Кроме того, можно говорить относительно надежности водомера.
Технические характеристики ВСКМ 90-15 и ВСКМ 90-20.
| Параметр | ВСХМ 90-15 | ВСХМ 90-20 |
|---|---|---|
| Диаметр (Ду), мм | 15 | 20 |
| Давление (Ру), МПа | 1.6 | 1.6 |
| Высота, мм | 85 | 85 |
| Ширина, мм | 190 | 230 |
| Монтажная длина | 80/110 | 130 |
| Минимальный расход, м3/ч | 0.06 | 0.1 |
| Номинальный расход, м3/ч | 1.5 | 2.5 |
| Максимальный расход, м3/ч | 3 | 5 |
| Класс точности | A, B | A, B |
| Тип соединения | Резьбовой | Резьбовой |
| Температурный режим, °С | от +5 до +90 | от +5 до +90 |
| Масса, кг | 0.6 | 0.7 |
Общедомовые
Устройства предназначаются для монтажа на узлы водоснабжения в магазинах, средних и небольших предприятиях, жилых домах. Они чаще всего имеют диаметр условного прохода в пределах 25-50мм. В продаже доступны такие модели счетчиков для общедомового применения:
- ВСКМ 90-25;
- ВСКМ 90-32;
- ВСКМ 90-40;
- ВСКМ 90-50.
- ВСКМ 90-50Ф.
Счетчики ВСКМ 90 отличаются высокой надежностью. Они имеют специальную защиту от влияния примесей в жидкости (даже в том случае, если фракция). Если говорить о других моделях подобных устройств, в них механизм соединен валом с измерительной частью. Крыльчатка является единственной частью, которая движется в счетчиках. Чтобы продлить период эксплуатации наиболее уязвимого компонента конструкции счетчика, он делается из материала, который проявляет устойчивость к агрессивному влиянию жесткой воды и нейтральность к электрическим случайным полям.
Технические характеристики ВСКМ 90-25, ВСКМ 90-32, ВСКМ 90-40 и ВСКМ 90-50.
| Параметр | ВСХМ 90-25 | ВСХМ 90-32 | ВСХМ 90-40 | ВСХМ 90-50 |
|---|---|---|---|---|
| Диаметр (Ду), мм | 15 | 20 | 50 | 50 |
| Давление (Ру), МПа | 1.6 | 1.6 | 1.6 | 1.6 |
| Высота, мм | 120 | 120 | 155 | 185 |
| Ширина, мм | 260 | 260 | 300 | 300 |
| Монтажная длина | 260 | 260 | 300 | 300 |
| Минимальный расход, м3/ч | 0.07 | 0.12 | 0.2 | 0.45 |
| Номинальный расход, м3/ч | 3.5 | 6 | 10 | 15 |
| Максимальный расход, м3/ч | 7 | 12 | 20 | 30 |
| Класс точности | A, B | A, B | A, B | A, B |
| Тип соединения | Резьбовой | Резьбовой | Резьбовой | Резьбовой |
| Температурный режим, °С | от +50 до +90* | от +50 до +90* | от +50 до +90* | от +50 до +90* |
| Масса, кг | 2.2 | 2.5 | 4.5 | 6 |
*Есть модификации работающие при температуре от +5 до +120оС.
Для чего нужен счетчик ВСКМ с импульсным выходом
Счетчик ВСКМ нужен для точного определения объема питьевой или сетевой воды, подаваемой в обратных и подающих трубопроводах, относящихся к открытым или закрытым системам теплоснабжения, горячего и холодного водопровода. Температурный диапазон, при котором допустима работа устройства от +5 до +90оС. Давление не больше 1,6 МПа. Функционирование устройства основывается на измерении количества оборотов крыльчатки, которая вращается со скоростью, прямо пропорциональной расходу жидкости, идущей по трубопроводу.
Оборудование имеет конструкцию по типу сухохода. В жидкости пребывает исключительно крыльчатка, которая вращается во время работы устройства. Между ней и счетным механизмом кинематическая связь выполняется при помощи магнитного взаимодействия непосредственно через перегородку, которая отличается герметичностью. Крыльчатка имеет опорные элементы, особые счетные механизмы, которые оснащаются специальными часовыми камнями для продолжительной эксплуатации и оптимальной надежности учетного прибора.
Устройство и принцип работы
Основными элементами конструкции этого устройства являются:
- металлический корпус с установленными входным и выходным штуцером;
- крыльчатка (состоит из оси, на которой закреплены подшипники и система крыльев);
- верхняя и нижняя платы;
- масштабирующий редуктор (производит передачу вращательного движения оси крыльчатки к механизму измерительного устройства в пропорции соответствующей объёму прошедшей через прибор воды);
- пяти разрядный индикатор барабанного типа;
- три стрелочных круговых индикатора;
- фиксирующий и регулировочный винт;
- три уплотнительных и одно защитное кольцо;
- стеклянная крышка;
- уплотнители и манжеты для крепления и герметизации.

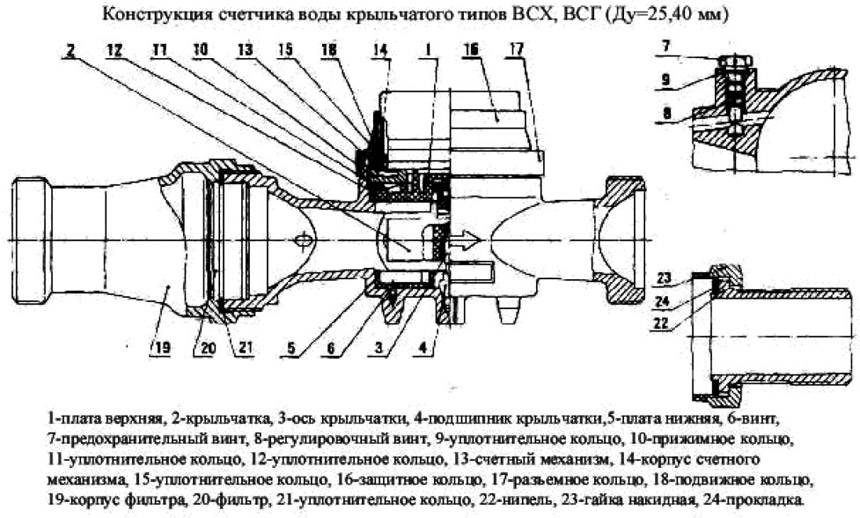

Конструкция-ВСХ(Г) Ду25-40
Принцип работы устройства основан на преобразовании скорости вращения вала крыльчатки в число оборотов измерительного устройства с определённым масштабом. Точность измерений составляет доли кубического метра.
Установка счётчика
Монтаж этого устройства не вызывает трудностей, так как не требует использования специального оборудования или инструментов (например, сварочного аппарата, устройства для нарезания резьбы или обработки края труб). Основными условиями при монтаже является необходимость выполнения требований указанных в паспорте на это изделие. К этим требованиям относится:
- обеспечение необходимо расстояния на входном и выходном участках трубопровода (на входе расстояние до штуцера счётчика должно быть не менее 5Ду, на выходе 1Ду. Это условие успешно выполняется при наличии присоединителей.);
- установку прибора целесообразно проводить в сухих отапливаемых помещениях;
- располагать счётчик необходимо в горизонтальном положении, чтобы обеспечить его постоянное заполнение водой;
- на входе устройства желательно установит сетчатый фильтр (это позволит обеспечить надёжную работу в течение всего эксплуатационного срока);
- необходимо предусмотреть возможность ремонта или замены устройства. Для этого во входной части трубопровода устанавливают запорную арматуру;
- для обеспечения герметического соединений целесообразно использовать льняную паклю, фум-ленту или специальный герметик;
- после завершения монтажа входной и выходной штуцер необходимо опломбировать.
При правильном и аккуратном проведении работ счётчик прослужит долгие годы.
Технические характеристики
Пределы допускаемой относительной погрешности счетчиков при выпуске из производства и после ремонта не превышают:
– ± 5 % – в диапазоне от Ош;п(включая) до Qt (исключая);
– ± 2 % – в диапазоне от Qt(включая) до Qmax(включая);
Диапазон измерений, значения расходов, порог чувствительности, потеря давления, наибольшее количество воды и масса приборов указаны в приведенной ниже таблице 1.
Таблица 1
Наименование основных технических характеристик | Норма для счетчиков с DN | |||
15 15-01 15-02 15-03 | 15 15-01 15-02 15-03 | 15 15-01 15-02 15-03 | 20 20-01 20-02 | |
1 | 2 | 3 | 4 | 5 |
1 | 2 | 3 | 4 | 5 |
Расход воды, м3 /ч, для счетчиков: – холодной воды ВСХ, ВСХд в диапазоне температур | + 5……….+ 50 °С | |||
– наименьший Класс А Q min Класс В | 0,024 0,012 | 0,04 0,02 | 0,06 0,03 | 0,1 0,05 |
– переходный Класс А Qt Класс В | 0,06 0,048 | 0,1 0,08 | 0,15 0,12 | 0,25 0,2 |
– номинальный Qn класс А и класс В | 0,6 | 1 | 1,5 | 2,5 |
– наибольший Qmax класс А и класс В | 1,2 | 2 | 3 | 5 |
– порог чувствительности, м3/ч, не более (для кл. А и В) | 0,006 | 0,01 | 0,01 | 0,02 |
– горячей воды ВСТ, ВСГ, ВСГд в диапазоне температур | + 5………+ 95 °С | |||
– наименьший Класс А Q min Класс В | 0,024 0,012 | 0,04 0,02 | 0,06 0,03 | 0,1 0,05 |
– переходный Класс А Q t Класс В | 0,06 0,048 | 0,1 0,08 | 0,15 0,12 | 0,25 0,2 |
– номинальный Qn класс А и класс В | 0,6 | 1 | 1,5 | 2,5 |
– наибольший Qmax класс А и класс В | 1,2 | 2 | 3 | 5 |
– порог чувствительности, м3/ч, не более | 0,006 | 0,01 | 0,01 | 0,02 |
– потеря давления при наибольшем расходе не превышает, МПа | 0,1 | |||
Цена одного импульса, л/имп для ВСТ, ВСГд, ВСХд (по заказу) | 1(10) | |||
Наибольшее количество воды 1000 • м3 измеряемое счетчиком: | ||||
-за сутки | 0,0144 | 0,024 | 0,038 | 0,063 |
-за месяц | 0,426 | 0,714 | 1,125 | 1,875 |
Наибольшее значение роликового указателя счетного механизма, м3 | 99 999 (99 999,999) | |||
Наименьшая цена деления, м3 | 0,00005 | |||
Присоединение к трубопроводу – резьбовое | 3/4″ | 3/4″ | 3/4″ | 1″ |
Габаритные размеры, мм (неболее) | ||||
– длина | 110 | 110 | 80/110 | 130 |
– высота | 75 | 75 | 75 | 75 |
– высота1 | 85 | 85 | 85 | 85 |
– ширина | 72 | 72 | 72 | 72 |
Масса, кг, не более | 0,65 | 0,65 | 0,65 | 0,75 |
Лучшие универсальные счетчики воды
Это наиболее выгодный вариант, поскольку такой прибор можно купить для контроля потребления как холодной, так и горячей воды. Именно поэтому стоимость данных расходомеров не низкая, хотя их выбор на рынке достаточно широк. В нашем же рейтинге речь идет о четырёх самых точных моделях.
Valtec VLF-15U-L.110
Модель регулярно занимает высокие места в рейтинге счётчиков воды для квартиры по качеству. Основной материал корпуса – латунь, что делает прибор устойчивым к коррозии при эксплуатации в условиях повышенной влажности и прямого контакта с жидкостью. Конструкция имеет небольшие размеры: длина прибора без сгонов 80 мм.
Устройство выдаёт точные показания при рабочем давлении до 16 бар. Корпус имеет самый высокий класс пылевлагозащиты и соответствует стандартам IP68. Это позволяет увеличить межповерочный интервал до 6 лет, а общий срок эксплуатации до 12 лет. Высокое качество резьбы упрощает монтаж, который можно провести самостоятельно, без привлечения сантехников.
Достоинства:
- Высокая точность данных;
- Легко снимать показания;
- Низкая цена;
- Неприхотлив к условиям эксплуатации.
Недостатки:
Жёсткие прокладки, идущие в комплекте.
Пользователи отмечают хорошее соотношение между ценой и качеством, безупречное литьё. Устройство отличается низкой погрешностью.
ЭКО НОМ-15-80
Водомер «ЭКО НОМ-15-80» относится к бытовым и подходит для контроля расхода как холодных, так и горячих носителей. Для изготовления прибора используются немагнитные сплавы, что делает конструкцию более прочной и выдерживающей воздействие высокого уровня влаги. При этом на точность показаний такие условия эксплуатации практически не влияют.
Изделие имеет поворотный механизм, поэтому может монтироваться в двух положениях – горизонтальном и вертикальном. Длительный срок службы ему гарантируют усиленные подшипники и новая, с несколькими ступенями система контроля качества носителя. Модель устойчива к повышенной температуре, перегретая жидкость в системе не влияет на точность показаний.
Достоинства:
- Качественное изготовление;
- Точность измерений;
- Межповерочный интервал – 6 лет;
- Гарантия на 5 лет;
- Не протекает;
- Устойчивость к коррозии.
Недостатки:
- Комплект монтажных частей нужно покупать отдельно;
- Длина в 80 мм.
Рабочая температура ЭКО НОМ-15-80 составляет 5-90°C, а максимальное давление – 1,6 Мпа, что только подтверждает статус универсального прибора.
Арзамасский приборостроительный завод СВК 15-3-8
Универсальная модель для индивидуального водопотребления. Прибор отличается повышенной устойчивостью к перепадам температур и высокой влажности. Предназначен для вертикальной и горизонтальной установки. Корпус изготовлен из прочной и устойчивой к коррозии латуни. Имеет небольшие размеры – 110 мм.
Надёжный вихревой механизм обеспечивает высокую точность данных по расходу воды. Антимагнитная система защищает от магнитного поля. Резьбовое соединение нарезано качественно, что упрощает монтаж оборудования. Прибор соответствует требованиям ГОСТ, что подтверждается сертификатами. Наличие импульсного выхода позволяет использовать с герконовыми датчиками.
Достоинства:
- Межповерочный интервал 6 лет;
- Удобно считывать показания;
- Увеличенный ресурс всех компонентов;
- Низкая цена.
Недостатки:
Обратный клапан приобретается дополнительно.
Прибор отличается высокой точностью, не уступает по этому показателю более дорогим моделям. Производитель даёт гарантию на свою продукцию 6 лет.
Декаст ВСКМ-15
Одноструйная крыльчатая модель для установки на объектах с малым расходом воды. Может работать в системах с давлением до 16 бар. Латунный корпус отличается повышенной устойчивостью к коррозии. Прибор легко переносит перегрузки, оказывает минимальное сопротивление потоку жидкости.
Счётный механизм со стрелочными указателями вращается на 360 градусов. Для этого установлено 8 роликов. Пользователю удобно снимать показания, независимо от особенностей монтажа. Подшипники крыльчатки усиленные, изготовлены из сапфира и отличаются увеличенным ресурсом. Эти конструктивные особенности гарантируют длительный срок службы и высокую точность показаний. Устройство можно интегрировать в систему автоматизированного сбора данных.
Достоинства:
- Хорошая антимагнитная защита;
- Гарантия 6 лет;
- Хорошая комплектация;
- Небольшой размер.
Недостатки:
Не обнаружены.
Модель универсальна, может работать с МИД-модулем или импульсным выходом. Пользователи отмечают простой монтаж и надёжность оборудования.
