Описание и особенности, достоинства и недостатки крыльчатых счетчиков воды

Разновидности водомеров

Классификация по принципу действия известна, далее приборы делятся по количеству трубопроводов, которые могут обслужить:

  • Одноканальные;
  • Двухканальные;
  • Многоканальные.

Конструкция для учета расхода горячей и холодной воды может быть раздельной и компактной, питаться от внешней электросети или быть энергонезависимой. В ряде случаев встречаются счетчики, питание к которым доставляется приборами в виде обычных батарей. Есть механические приборы для учета холодной (до +40) и горячей (+40+150) воды. При этом различия заключены в использовании материалов для изготовления крыльчатки и подшипников. Механические водомеры работают только от потока поступающей воды, при этом точность показаний весьма высокая. Недостаток у приборов один – в случае малого напора, работа оборудования может быть замедленной или вовсе остановленной.

По размещению также есть различие:

  1. Сухие счетчики – приборы, где счетный механизм отделен от потока перегородкой, что продляет срок службы и позволяет надеяться на точность показаний. При этом конструкция может иметь принцип работы как крыльчатый, так и вихревой. Срок эксплуатации водомеров достаточно длительный, цена доступная. Оборудование данного типа популярно и в ассортименте есть приборы для горячей и холодной воды.
  2. Мокрые водомеры – устройства, где счетный механизм не имеет отделения от потоков, поэтому часто выходит из строя при поступлении воды с вкраплениями и загрязнениями. Простота установки и доступная цена – плюсы, а вот возможные сбои в показаниях – минусы. Принцип действия такого прибора механический, когда крыльчатка проворачивается от поступающей воды.

Часто бывает, что для определенного диаметра трубопровода в продаже есть только многоструйные счетчики. Эта система подходит для труб с сечением 15-50 мм и функционал действия заключается в следующем: поток, перед попаданием на крыльчатку, разделяется на несколько струй, что значительно минимизирует возможные погрешности показаний расхода воды. Очень хороши подобные водомеры для квартир и домов, где давление горячей воды достаточно мощное, посредством поступления потоков в разделенном виде, снижается нагрузка на счетный механизм, а значит, увеличивается срок службы прибора.

Одноструйные же водомеры показаны для установки на трубопроводы с сечением не более 25 мм, есть как для горячей, так и для холодной воды и работают от воздействия одного потока на крыльчатый механизм.

Теперь, когда функционал водомеров, а также их разновидности известны, осталось только выбрать нужное оборудование для установки на трубопровод горячей, холодной воды или купить универсальный прибор, подобрав лучшего производителя и приемлемую цену.

Виды счетчиков воды

На данный момент пользуются спросом два типа счетчиков: турбинные и крыльчатые.

Крыльчатые счетчики являются менее дорогостоящими и более популярными у пользователей. Средний размер равен 40 мм, но есть модели, как меньшего размера, так и большего. Строение: крыльчатка расположена поперек движения воды. Крыльчатые счетчики устанавливаются не иначе как в местах трубопровода, расположенных горизонтально, в тех местах где имеется соединение при помощи резьбы.

Страна-производитель данных счетчиков в основном Китай. Но на данный момент набирают популярность и счетчики из Турции

Принципиальным отличием данных счетчиков является различие в расположении во время установки и, что более важно, в устройстве и материалах. Турецкие счетчики разрешено устанавливать на абсолютно любых, проходящих вертикально, участках трубы

Так же турецкие счетчики отличаются наличием шариковых затворов, что, откровенно, является их недостатком, и имеют встроенный фильтр для грубой очистки поступающей воды. Но большее их превосходство перед аналогами из Китая в том, что детали сделаны из нержавеющей стали, что значительно повышает срок годности турецких счетчиков. Это то, что касается конструкции.

Большим преимуществом крыльчатых счетчиков является их принцип действия. Крыльчатка выполняет роль электромагнита, который накручивает показания в другом, полностью герметичном, корпусе. «И в чем плюс?» спросите вы. А плюс заключается в том, что если вы откроете кран и пустите струю воды не толще спички – данный счетчик не будет фиксировать показания. Теперь вы пользуетесь холодной водой бесплатно. И делать это можно довольно долго. Вам самим решать, до того момента, пока окупится счетчик или пока не надоест ждать заполнения емкости. Но данный способ дает возможность экономить приличные денежные средства на холодной воде (и про горячую не забывайте), а также достаточно быстро окупить покупку и установку.

Перейдем к турбинным счетчикам. Их строение принципиально отличается от крыльчатых. Ось вращения внутри расположена параллельно движению воды. Турбина соединяется с механизмом считывания показаний так называемой «червячной» передачей. Счетчики могут располагаться в любом удобном положении, а устанавливаются на трубопроводы с наличием фланца. Но все же изготовители рекомендуют турбинные счетчики монтировать вертикально, чтобы вода двигалась сверху вниз. Размер данных счетчиков колеблется от 50 мм до 200 мм.

15.08.2016

Прибор учёта воды: преимущества и недостатки использования

Водомеры имеют несколько достоинств, среди которых:

Отсутствие дополнительных начислений к оплате.

Контроль над потреблением.

К минусам прибора можно отнести:

Дешёвый или некачественный счётчик может только увеличивать сумму в платежках, так как будет «накручивать» дополнительные кубометры.

При повреждении пломбы возникнет необходимость сменить прибор. Его замена – затратное и хлопотное мероприятие. Помимо этого будет нужно оплатить время простоя по среднему тарифу в период отсутствия водомера.

Важно понимать, что водомер хоть и стоит немало, но такие финансовые вложения окупаются его долгим сроком эксплуатации

Как устроен счетчик воды Вольтмана

Турбинные водосчетчики рассчитаны на напор воды до 2,5 МПа. Их изготавливают с условным проходом от 40 мм и до 250 мм. Возможность измерения значительных объемов и устойчивость к перепадам давления, нашла применение турбинным водомерам в коммерческих узлах учета воды. Счетчик Вольтмана устанавливают на вводе в многоквартирные жилые дома или в общественные здания. Наша компания предлагает к установке водомерные узлы с турбинными водосчетчиками ведущих производителей.

Главной особенностью конструкции турбинного измерителя является расположение механизма с многозаходным винтом, его ось ориентирована параллельно потоку воды. Поэтому, для поднятия точности измерений, такие приборы оснащаются выпрямителем струи.

Для измерения больших объемов воды, на вводах в здания, используют турбинные счетчики сухоходы с магнитной связью между камерами прибора. Вращение с оси турбины на ось счетного механизма передается через червячную передачу.

Особенности принципа работы разных типов устройств

Механический вид

В некоторых моделях вместо крыльчатки стоит турбина. При мощном водном потоке это дает позволяет получать самые точные данные. Однако они плохо работают при слабом напоре воды.

Ультразвуковой тип

Данный тип устройства может определять разницу между скоростями, когда ультразвук проходит в сторону движения и в обратном направлении. Чтобы считывать информацию, некотором удаление располагают приемник с акустическим передатчиком. Устройства могут меняться функциями, если того требуют задачи.

При наличии в моделях отражателей, то сигнал может проходить по направлению потока и на встречу. С какой скоростью течет жидкость, вычисляют согласно разнице времени, с которым распространяются волны.

Если дан диаметр трубы, время течения потока, то можно рассчитать количество прошедшей воды через счетчик. Эти показатели отображаются на панели водомера. Внутри устройства лежит высокотехнологичная электронная начинка. Чтобы излучать и принимать импульс ультразвука, применяют элементы пьезы.

Внимание! Данный тип счетчика считается дорогим, не применяется в быту, а только в промышленной сфере

Электромагнитный тип

К основной детали относят индукционную катушку, с помощью которой устройство функционирует в электромагнитном поле. Счетчики имеют отдельное питание посредством аккумулятора, который встроен внутрь, или с помощью источника, расположенного снаружи, и имеющего напряжение от 10 до 15 ватт, ток максимум 100 миллиампер. При этом встроенный тип батареи остается в резерве.

Вихревый тип

Принцип действия лежит, чтобы внедрить в воду обтекаемое тело, создающее турбулентность. Датчик высокой чувствительности, расположенный в жидкости, способен распознавать мельчайшие изменения параметров воды, к примеру, как меняется давление. Когда скорость воды увеличивается, то возникают участки с высоким и низким показателем давления, что носит название вихревой дорожки. Насколько удалены соседние вихри, показывает объем потребленной воды за определенное время. Если скорость увеличивается, то вихри возникают чаще.

Внимание! Вихревый тип устройства может работать качественно, если вода, текущая по трубам, не будет содержать механические примеси, способные искажать данные

Резонансный тип

По-другому счетчики называются суперстатическими. Внутри находится датчик пьезоэлектрического типа, с помощью него подсчитывают объем воды.

Трубопровод состоит из трех каналов, имеет специальный устройство, направляющее поток. Перед устройством надо установить фильтр, чтобы прибор работал исправно.

Внимание! Резонансные приборы стоят дорого, их могут обслуживать только специалисты

Тахометрический тип

Данный тип прибора выполняет измерения с помощью механического метода. Внутри устройство имеется простая конструкция, какую имеет водяная мельница. Колесо вращается, редуктор начинает двигаться. Сила движения подает значения на табло механического типа с цифрами. При большом объеме жидкости крыльчатка не может работать исправно. В данном случае лучше устанавливать счетчик турбинного типа, которые не могут работать при слабом потоке воды.

Счетчик импульсного выхода

Счетчики имеют похожую конструкцию, как у обычных крыльчатых. У счетчика индикатор, показывающий расход жидкости, в виде стрелок. Один оборот равен конкретному количеству воды, которая израсходована. В основе работы лежит действие крыльчатки, которая вращается под силой напора воды. С помощью магнитной муфты данные передаются на индикатор. После прохождения полного оборота магнит воздействует на датчик, чтобы вывести показания на табло.

Внимание! Устройства данного типа имеют простую конструкцию, стоят недорого, но устройства недолговечны

Где применяются счетчики ВСХд

Наиболее часто счётчики серии ВСХд устанавливаются в качестве квартирного прибора учёта потребления холодной воды. Особенно удобны устройства с дистанционной передачей данных при установке в многоквартирных домах. Приборы учёта холодной воды этого типа могут быть использованы в офисе, а также в частных домах, подключённых к централизованному водоснабжению. Приборы повышенной мощности используются для фиксации расхода холодной жидкости в промышленных зданиях, а в сельской местности при использовании жидкости для полива земельных участков и набора жидкости в специальные подземные хранилища.

Модели

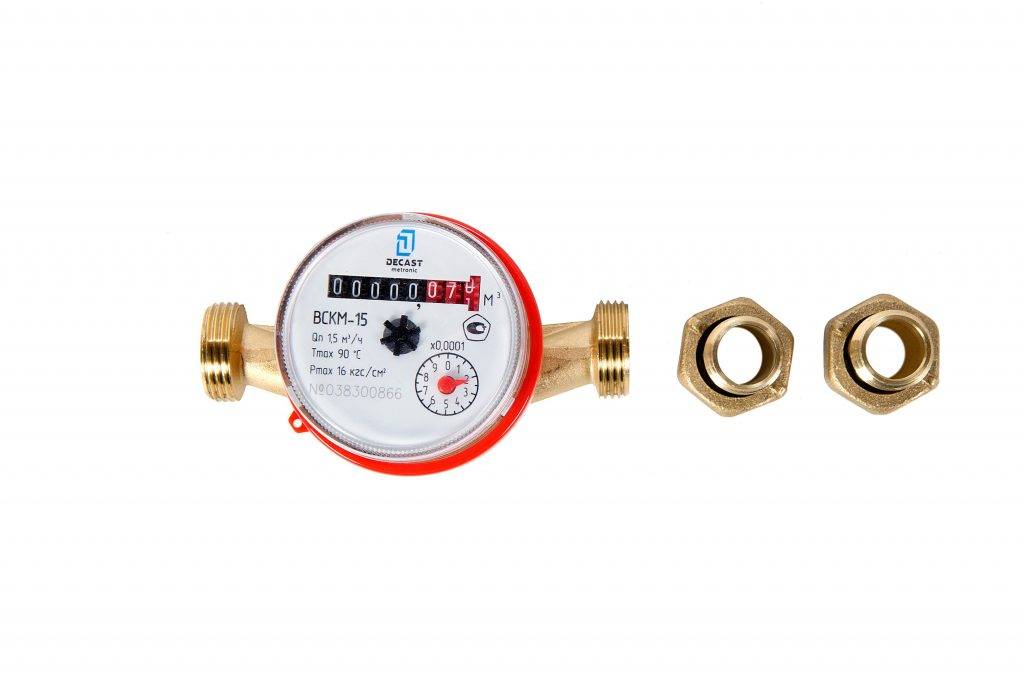

Счетчик воды ВСКМ 15

Счетчик воды ВСКМ 15 изготовлен в типичном и фланцевом исполнении или модифицирован импульсным выходом.

Особенностями стандартного исполнения являются такие моменты:

  • корпус, выполненный из сверхпрочных материалов;
  • присоединение с помощью резьбы;
  • наличие сенсорного модуля импульсов (не всегда).

Модифицированный счетчик с импульсным выходом характеризуется стандартным исполнением и отсутствием сенсорного модуля импульсов.

Водосчетчик ВСКМ в фланцевом исполнении имеет фланцевые соединительные фрагменты.

Многофункциональные измерительные приборы для воды ВСКМ выполнены в двух моделях: 90- Ф и 90 ДГ- Ф. Отличием между моделями является применение дистанционного герконного датчика в одном из образцов. Любая модель обладает способностью работать в широком диапазоне температур, имеет пролонгированный срок службы.

Преимущественно, водомер ВСКМ используется для контроля за количеством потребленной горячей воды, но модель также активно применяется как счетчик холодной воды. Прибор характеризуется высокоточностью измерений, оснащен защитой от кавитации.

В счетчике имеется одна движущаяся деталь – крыльчатка. С целью продления срока ее службы, она выполняется из надежного материала. Он отличается устойчивостью к неблагоприятному воздействию очень жесткой воды и влиянию электро- или магнитного поля.

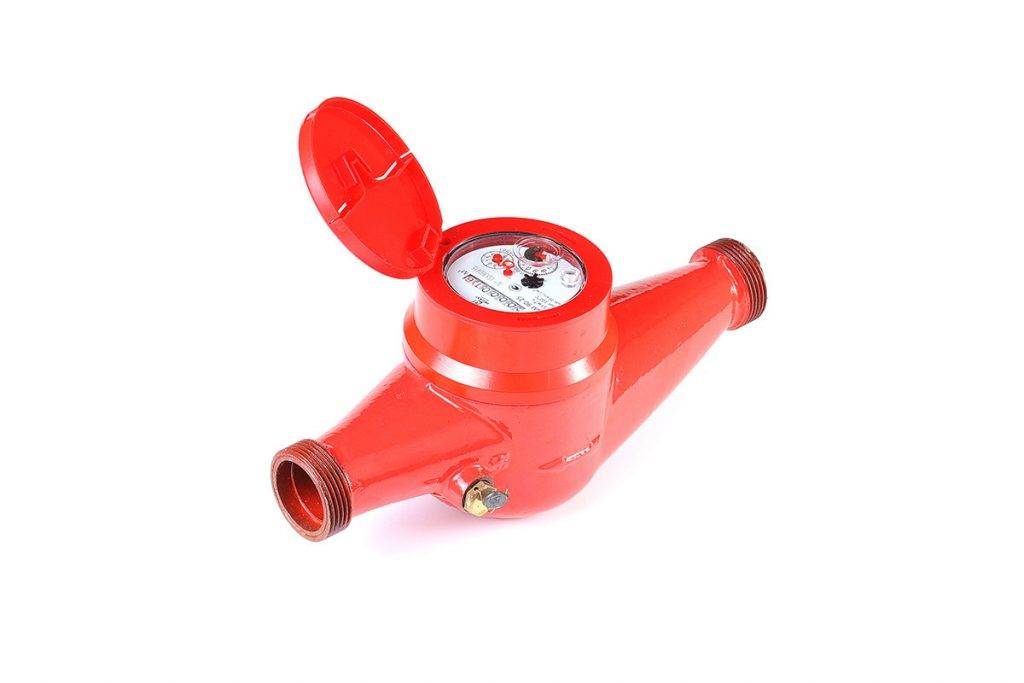

Счетчик воды ВСКМ 90 50

Счетчик воды ВСКМ 90 50 — учетный механизм с пластиковыми роликами и стрелочными индикаторами, показывает потребленный объем в метрах кубических. Принцип функционирования базируется на подсчете частоты поворотов крыльчатки. Данное устройство относится к категории многоструйных. Вода взаимодействует с крыльчаткой, что позволяет получать наиболее точные результаты измерений. Счетчик ВСКМ 50 фланцевый устанавливается горизонтально и вертикально. Он работает в разных диапазонах расходов. При горизонтальном расположении – это классность В, при вертикальном – классность А.

Промежуточный термин между поверками на горячую и холодную воду – шесть лет. Продолжительность термина службы – двенадцать лет.

Счетчик воды ВСКМ 90 32

Счетчик воды ВСКМ 90 32

Идея работы универсального устройства основывается на учете частоты оборотов крыльчатки, скорость вращения которых равна расходованию воды. Счетчик воды ВСКМ 90 32 рекомендован для установки в частных домах, как общедомовой счетчик, на небольших предприятиях с умеренным потреблением воды. Преимущественно, применяется в помещениях с повышенным уровнем влажности. Метрологическая классность устройств – А и В, класс зависит от месторасположения и способа прикрепления прибора.

Счетчик воды ВСКМ 90 20

Универсальный крыльчатый счетчик воды ВСКМ 90 20 предназначается для установки в приватных жилищах с незначительным расходом воды. Прибор одинаково эффективно применяется для учета расхода холодной и горячей воды.

Временной интервал между проверками водомера ВСКМ 20 ДГ составляет шесть лет, продолжительность срока эксплуатации – двенадцать лет. Прибор характеризуется высокоточной службой, простотой обслуживания. В наборе предусмотрены присоединительные элементы.

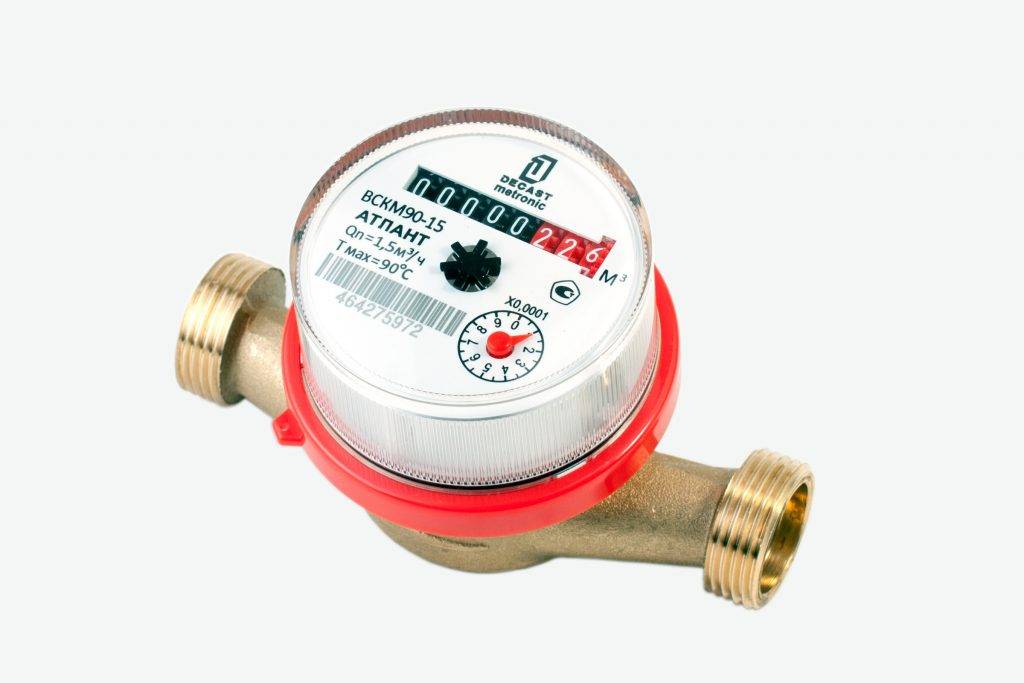

Счетчик воды ВСКМ 90 15

Счетчик воды ВСКМ 90 15

Прибор учета потребленной воды ВСКМ 90 15 атлант – крыльчатый одноструйный сухоходный. Диапазон допустимой температуры – от пяти до девяноста градусов. Класс точности работы зависит от способа установки: класс В при горизонтальном расположении, класс А – при вертикальном. Максимально допустимое рабочее давление – 1 Мпа. Временной промежуток между поверками на холодную воду – шесть лет, на горячую – четыре года. Продолжительность службы прибора – двенадцать лет. Имеет антимагнитную защиту.

Приборы учета ВСКМ 15 ДГ показали себя как сверхточные и качественные механизмы для учета за потребленной жидкостью.

Значение надписей и символов на счетчиках

Условные обозначения и надписи на водомерах могут многое рассказать о приборе. Поэтому нужно научиться их расшифровывать, чтобы выяснить те или иные возможности изделия и определить, какой счетчик подойдет для конкретных условий.

Производители наносят на устройства четыре основных обозначения:

  1. Qmax — предельная скорость потока, не вызывающая погрешностей в работе прибора. Работать при таком значении скорости потока прибор может максимум 1 час. За этим обязательно должен следовать перерыв.
  2. Qn — оптимальный расход для водомера. По отношению к его максимальной возможности, этот параметр на 50% меньше. В случае, когда сквозь корпус прибора проходит объем воды, равный нормальному расходу, он будет функционировать безошибочно. Устройство сможет пройти поверку и его еще долго не придется менять на новый.
  3. Qmin — наименьшая скорость потока, которая при измерении расхода воды дает самую незначительную погрешность.
  4. Qt — давление, при котором водомерное устройство эксплуатировать невыгодно, поскольку оно начинает работать со значительной погрешностью. При этом трудно предугадать с каким знаком будет значение погрешности — может быть как минус, так и плюс к реальным показаниям.

Кроме этих обозначений, на корпусе водомера нанесена максимальная температура, при которой прибор может функционировать.

На расходомерах холодной воды присутствует надпись 40 °C, а корпус синего цвета. Кожух расходомеров для горячей воды имеет красный цвет или, что встречается значительно реже, черный. На этом фоне обязательно будет надпись 90 °C.

Если централизованно подается под давлением вода, температура которой превышает 90 °C, нужно остановить выбор на счетчике, имеющем надпись 150 °C.

Устройство счетчика воды

Опубликовано lpunity в 12.11.2018

Для контроля над расходами водных ресурсов в общественных и жилых зданиях и индивидуальных домах, стараются использовать надежные, но недорогие комплектующие и механическое устройство водосчетчика. Исходя из этого, счетчики воды различают – по конструкции счетного механизма и принципу взаимодействия с водной средой.

В присутственных зданиях и жилье применяются водомеры с конструкцией измерительного механизма:

  • в виде крыльчатки;
  • в виде турбинки.

По взаимодействию с водным потоком это могут быть:

  • одноструйные или многоструйные измерители;
  • сухоходы или мокроходы.

Принцип работы индивидуальных и общественных приборов учета водоресурсов

Основным элементом, для подсчета проходящего потока жидкости, в механических водосчетчиках является многолопастной механизм. Он может быть выполнен в виде крыльчатки или турбины.

Устройство счётчиков по типу механизма

Для горячего и холодного водоснабжения используют два вида механизмов:

Крыльчатые чувствительные, но почти полностью перекрывают поток. Турбинные меньше мешают движению жидкости, но не так точны.

Многоструйный

Перед контактом с крыльчаткой поток разбивается на несколько струй, вода равномерно давит на лопасти. Несколько струй создают меньше турбулентности, погрешность показаний счётчиков ниже 2% .

Одноструйный

Когда у трубы небольшой диаметр (Ду меньше 50 мм), вода полностью заполняет просвет. Устанавливают одноструйный механизм, поток полностью обволакивает его.

Турбинный

Такие механизмы предназначены для большого расхода воды. По виду напоминает крыльчатку, только число лопастей меньше. Ось вращения расположена параллельно потоку. Для точности измерения перед турбинкой устанавливают обтекатель, снижающий турбулентность.
