Зачем употребляется реле протока?
Реле протока защищает насос от «сухого хода»: если вода в скважине либо колодце либо другой ёмкости «ушла», протока воды не будет, и реле не включит насос. Так реле протока защищает насос от перегрева и выхода из строя при «сухом ходе».
Заводские настройки
Заводская настройка большинства моделей редукторов выполнена на 3,0 бара. У некоторых производителей настройка на 2,0 бара. Например, у VALTEC для регулятора 1/2″ диаметром. При этом, все производители исходят из того, что входное давление находится в стандартных пределах 5,0 – 6,0 бар.
Комфортным считается напор от 1,0 до 2,5 бар.
Рабочие характеристики систем водоснабжения
Работа систем холодного и горячего водоснабжения определяется такими ключевыми характеристиками как давление и напор. Значения обоих этих параметров регулируются государственными нормами. При этом следует различать понятия характеристик системы на узле подачи в многоквартирный дом, на вводе в жилой объект и в месте подключения сантехприборов.
СНиП 2.04.02–84 определяет общую формулу расчёта для многоэтажных жилых зданий. Если принять, что на каждом этаже давление должно составлять хотя бы 10 м. вод. ст (1 Атм), то на каждый этаж выше первого следует добавлять по 4 м. вод. ст для обеспечения достаточного давления на вводе. Очевидно, что давление в квартире на 1 этаже может быть существенно выше, чем на самом верхнем, это вызвано технологической необходимостью. Интересно, что при этом СНиП 2.04.01–85 устанавливает минимальные и максимальные значения давления на вводе в квартиру: не более 4,5 Атм для ГВС и не более 6 Атм для ХВС.
Если разобраться, то без специального оборудования при естественном перепаде давления снабжение холодной водой может осуществляться при количестве этажей до 12, горячей — до 9. И это при условии, что на вводе в дом поддерживается стабильное давление не выше установленного предела. В реальных же условиях давление на вводе в дом приходится существенно завышать, иначе при пиковом потреблении падение напора будет настолько большим, что в самых высоких точках водоразбора поступления воды не буде вовсе. А если давление выходит за установленные нормы, влияние оперативных переключений в системе водоснабжения и вызванных ими скачков давления будет еще более губительным. В связи с этим на нижних этажах зданий приходится ограничивать и нормализовать давление на локальном участке системы водоснабжения, то есть попросту установить редуктор или регулятор.
Объявления на НН.РУ — Стройка
Дзержинская мебельная фабрика дасторг распродает и развозит кухонный набор уголок целиком или по частям новый с доставкой бесплатно по. Цена: 6 900 руб.
Набор орхидея ясень новая бесплатно привезу по городу нижний новгород дзержинск. Есть другие цвета и модели от 5000руб распродажа. Цена: 7 500 руб.
Дзержинская мебельная фабрика дасторг распродает и развозит — детская мебель лего дуб крафт золотой/белый тумба под тв полка стол. Цена: 1 руб.
Распродажа остатков кухонный стол — 1100руб и 6 мягких табурета — 1800руб новые привезу бесплатно по нижнему новгороду дзержинск. Цена: 2 900 руб.
В Нижнем Новгороде бесследно исчезла пенсионерка. ПСГ «Рысь» объявляет о начале поисковых мероприятий.
Кафе-легенда, находившееся у стены возле Дмитровской башни и любимое многими нижегородцами ещё с советских времён, было снесено вчера по.
Серьёзная авария произошла вчера в Нижегородской области: на объездной трассе, ведущей в Балахну, столкнулись два легковых автомобиля. Удар.
Хотите отпраздновать Хеллоуин необычно? Самое время отправиться в MOTIONGATE Dubai! Там любителей острых ощущений ждёт самая высокая.
Решил проверить работоспособность редуктора воды, долго лежавшего без использования! Я так понимаю, редуктор поршневой! Пружина еще действует, резинки вроде все без изъяна, выбоин и выработки нигде не обнаружил! Но капает, гадина, из регулировочной втулки! Капля раз в секунду! Сегодня искал хоть какой-нибудь рем комплект! Не нашел! Может кто сталкивался с такими редукторами? Входное давление 7 атм!
Уход и обслуживание
Редуктор давления – полностью автоматизированный узел водопровода. Требует только однократной настройки, в дальнейшем раз в 3 – 6 месяцев проводится корректировка (выполняется самостоятельно, а не представителями управляющей компании).
Один раз в 12 – 24 месяца рекомендуется полностью снимать клапан для его очистки от накопившихся солей. Промывку выполняют специальными растворителями для сантехнических труб (водопроводных, а не канализационных). Также потребуется выполнить смазку клапана, если это технически возможно (чаще всего масло добавляется в отверстие под регулировочным болтом).
Виды регуляторов давления воды
По видам регуляторы давления можно разделить на поршневые, мембранные, проточные, автоматические и электронные. Рассмотрим каждый в отдельности.
Поршневые
Поршневой регулятор
Конструктивно самый простой регулятор давления, еще называемый механическим. Из-за того что принцип его работы основан на работе подпружиненного поршня. Который регулирует входящее давление из трубопровода и устанавливает его с помощью регулировочного винта. Уменьшая или увеличивая пропускную способность редуктора, согласно требованиям пользователя. Выходное давление в системе показывается с помощью установленного манометра на выходе.
К минусам этого прибора можно отнести чувствительность поршня к различным видам мусора в водопроводе. Из-за чего он быстро приходит в негодность. Эта проблема решается установкой фильтра перед входным отверстием регулятора давления. Пропускная способность такого РДВ – от одной до пяти атмосфер.
Мембранные
Мембранный
Регулятор давления, заслуживший славу надежного и неприхотливого в использовании бытового прибора с пропускной способностью от 0,5 м3 до 3 м3 в час. Имеющего достаточно высокую цену из-за надежности конструкции. В связи со своей высокой стоимостью, замену или установку этого агрегата лучше доверить опытному специалисту.
Основой его работы служит мембрана с пружиной, находящаяся в герметичной камере. Поэтому полностью защищена от различного вида засоров. Пружина передает усилие на небольшой клапан, который в свою очередь регулирует размера выходного потока воды в систему домашнего водопровода.
Проточные
Проточный редуктор воды
Надежность и неприхотливость проточного РДВ обеспечивается полным отсутствием в нем подвижных деталей. Что сказывается на его долговечности.
Стабилизация выходного давления происходит за счет множества узких внутренних каналов. Распределяясь по которым, хаотичное входящее давление воды сначала гасится прохождением через множество поворотов. Приходит к заданному параметру, а затем сливается в один выходной канал.
Применение проточного регулятора давления, как правило, сводится к оросительным системам приусадебных участков.
Автоматические
Автоматический регулятор давления конструктивно является аналогом мембранного РВД. Наличие двух винтов для изменения рабочего диапазона давления в водопроводной системе отличает его от мембранного.
Работу прибора обеспечивают мембрана и две пружины, сила сжатия которых регулируется специальными гайками. При слабом входящем напоре воды мембрана ослабевает. При увеличении входящего давления происходит сжатие мембраны, приводящего к уменьшению выходного канала.
В комплекте с автоматическим РДВ идет автоматический регулятор давления, который приводит в действие пружины на мембране. При слабом давлении, пружинки замыкают контакты, приводя в действие насос. В задачу которого входит поддержание давления в системе на заданном уровне.
Электронные
Электронный регулятор давления воды
Это сложный прибор полностью автоматического типа с бесшумной работой, обеспечивающий полную защиту систему от гидроударов.
Электронный дисплей показывает текущую информацию о характеристиках потока воды в домашнем водопроводе. Электронный механизм производит непрерывный мониторинг напора воды в трубопроводе, используя датчик движения.
Насосная станция, входящая в комплект прибора, включается автоматически при поступлении сигнала от датчиков слежения. При сухом водопроводе электроника не позволит включиться помпе.
Благодаря продуманному электронному механизму, этот прибор полностью обеспечит все потребности пользователя в автоматическом режиме.
Каковы наиболее частые поломки регулятора?
Поломки выявляются просто. Их можно определить с помощью следующих признаков:
- давление до и после арматуры одинаково или постепенно растет;
- невозможность регулировки оборудования;
- малая пропускная способность сети – плохой напор воды;
- присутствие постороннего шума;
- наличие течи устройства.
В большинстве случаев причина кроется в нарушении герметизации, которая может быть вызвана износом уплотнительных колец. Также плотно прилегать золотнику к корпусу мешает известняковая накипь.
Более редки ситуации, при которых происходит механические разрушения конструкции. К ним можно отнести: лопнувшую пружину или её истончение, отсоединение нижнего поршня от штока золотника или разрыв мембраны.
Требования к подключению сантехнического и бытового оборудования.
Нормы нормами, но ведь действуют также и требования к подключению сантехприборов. Классическая «четвёрка» бытовой сантехники — унитаз, рукомойник, ванная и душ — требуют минимального давления в месте подключения не менее 0,2–0,3 Атм, что полностью соответствует действующим нормам. При этом максимальное значение давления определяется исключительно характеристиками оборудования и в большинстве примеров составляет не менее 6 Атм, что также находится в рамках нормативных параметров.

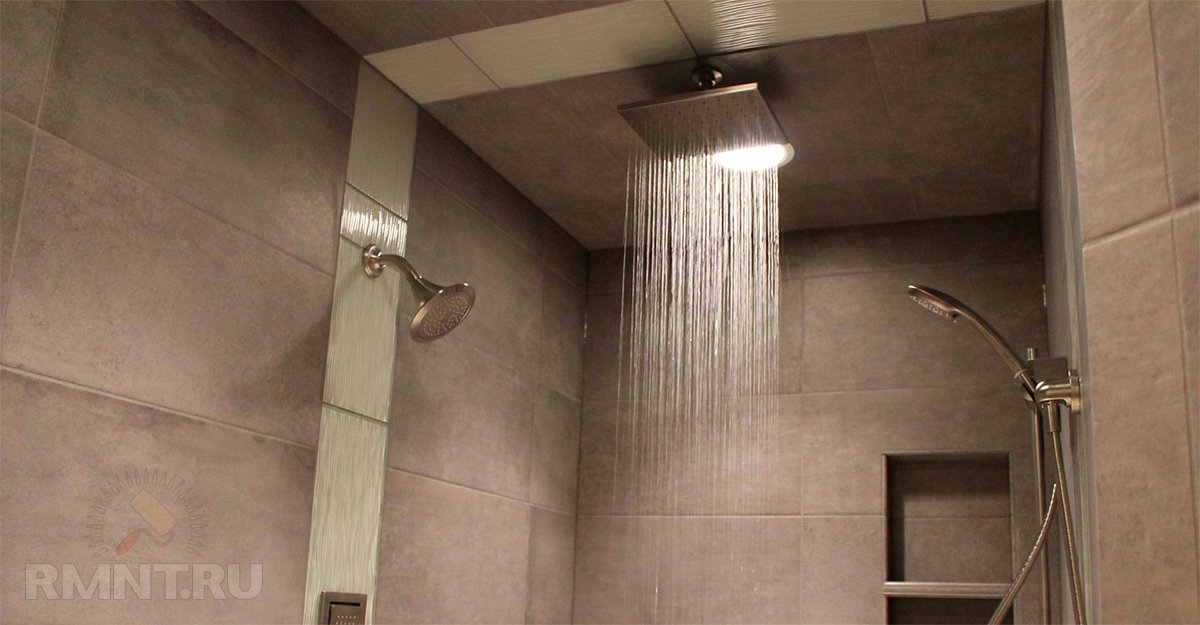

Сложнее дело обстоит при подключении нетипичных приборов и бытовой техники. Разброс параметров здесь больше: минимальное давление для подключения качественной душевой кабинки может составлять от 1 до 4 Атм, а при наличии системы тропического душа — от 3 до 5 Атм. При этом в случае установки тропического душа ограничивается также и максимальное давление, в итоге рабочий диапазон оказывается совсем небольшим — порядка 0,6–1 Атм. Обеспечить устойчивую работу приборов с разными требованиями к параметрам водоснабжения достаточно сложно, особенно при большой разветвлённости системы.

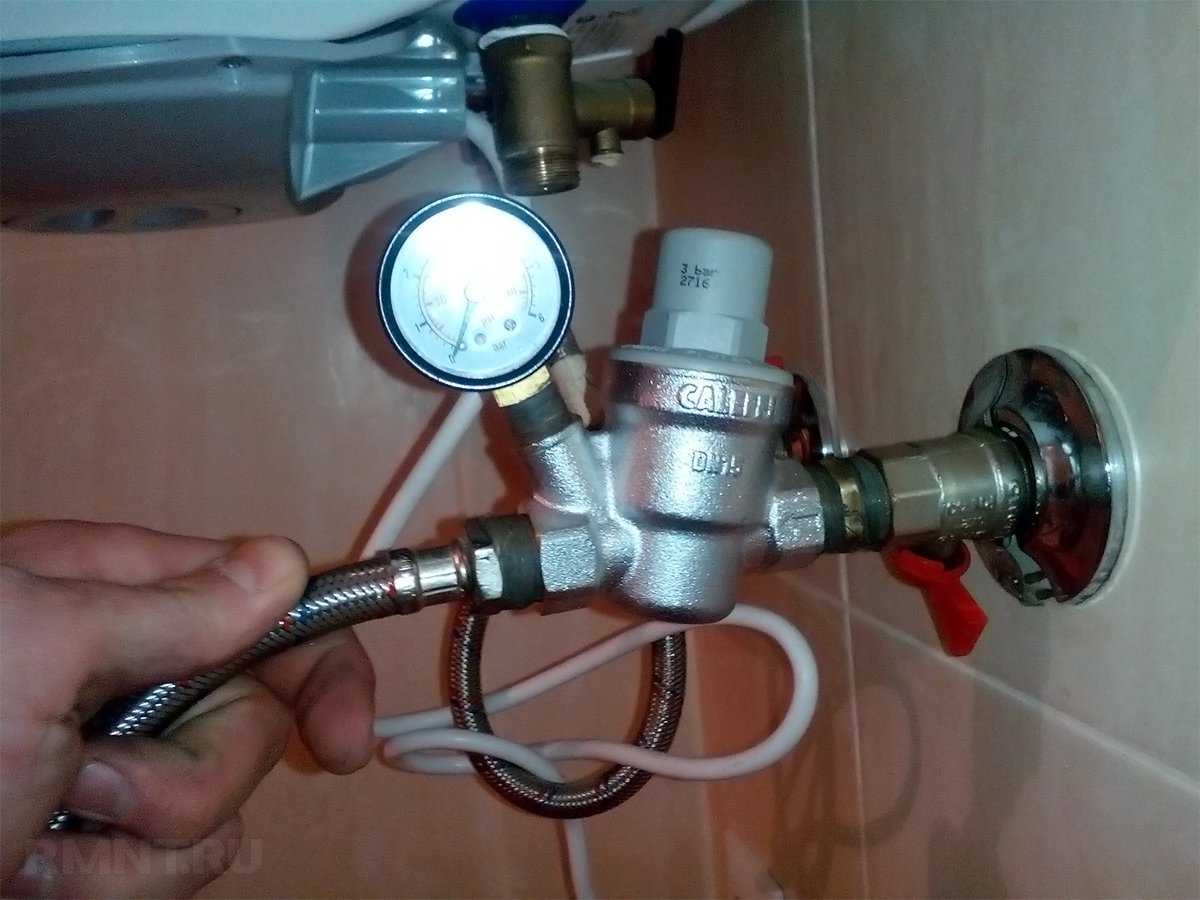

Для организации сети водоснабжения квартиры с большим количеством разношерстных потребителей требуется установка нескольких редукторов давления. Один устанавливается в месте врезки в магистральный стояк, максимальное давление на выходе определяется допустимыми значениями оборудования, требующего наиболее высоких показателей. Так, при наличии тропического душа это будет порядка 4–5 Атм, при его отсутствии — 6 Атм.
Дополнительные редукторы могут быть установлены на отводах коллектора. Например, если в системе предусмотрена отдельная линия подвода воды к стиральной машине, для которой максимальное давление ограничено 2–3 Атм. Если на отходящей линии коллектора имеется несколько точек водоразбора с разными требованиями к давлению, наиболее правильным будет локальная установка редуктора в точке подключения оборудования. Идеальным способом организации систем водоснабжения считается такой, при котором потребители основной «четвёрки» подключены через отдельный коллектор с редуктором на 1–1,5 Атм для снижения расхода воды.
Топ 3 моделей редукторов
С точки зрения конструктивных особенностей приборы не делят на квартирные и для частных строений. Их выбирают исходя из:
- мощности;
- стоимости;
- долговечности;
- числа потребителей;
- необходимого давления.
Приведем обзор топовых моделей.
Для квартиры
Отдавайте предпочтение следующим моделям — они оптимально работают в квартирных условиях:
- WATTS DRVN — небольшая пропускная способность, хорошая локация манометра, функциональная ручка настройки давления. Высокая износостойкость;
- CALEFFI 5330 — снабжен сменным фильтром и картриджем. Сделан из латуни. Долговечен. Имеет настроечный ключ. Прост в обслуживании и ремонте. Изготавливается в двух версиях — с манометром и без него. Слабое место — механизм регулировки напора;
VALTEС — продукт отечественного сборки. Детали закупаются у итальянских партнеров. Небольшие габариты на фоне отличной функциональности прибора. Из минусов — есть риск попасть на китайскую подделку.
Для частного дома
Оптимальные варианты с точки зрения цена — качество:
Honeywell D04FM-¾A — универсальная модель мембранного типа. Имеет разводку для установки манометра. Корпус сделан из латуни — долговечного и прочного материала. Адаптирован под холодную и горячую воду, позволяет самостоятельно регулировать давление в трубах, имеет двойную резьбу. Слабое место — мембрана
При неосторожной регулировке напора может сломаться;
Honeywell D06FM — модернизированный аналог предыдущей версии. Комплектуется встроенным фильтром
Выпускается в двух модификациях — латунная или полимерная колба. Давление регулируется без использования манометра. Из минусов — настройки нужно постоянно обновлять. Цена — от 4,5 тысяч рублей;
OR0232 и OR0233 — поршневые типы редукторов. Маленькие по размерам, но довольно мощные устройства. Манометр можно подключать как снизу, так и сверху. Подходят для любых видов трубопроводов. Недостаток — горизонтальный монтаж изделия не предусмотрен.
Правила монтажа и регулировки
Если нет возможности обратиться к профессионалам, попробуйте установить изделие самостоятельно — это несложно.
Вам пригодятся:
- набор разводных и гаечных ключей;
- фильтры — желательно глубокой очистки;
- шаровые краны;
- комплект уплотнителей.
Чтобы упростить задачу, с каждой стороны от прибора монтируйте специальные вентили.
Совет! Установку редуктора выполняйте в горизонтальном положении. Исключение — если это невозможно технически.
Алгоритм действий при установке:
- купите два устройства — для холодной и горячей воды;
- подготовьте инструменты и расходные материалы, герметик;
- перекройте воду по рабочему стояку;
- монтируйте входной кран на участок трубы между счетчиком и запорным вентилем. Способ установки — резьбовой;

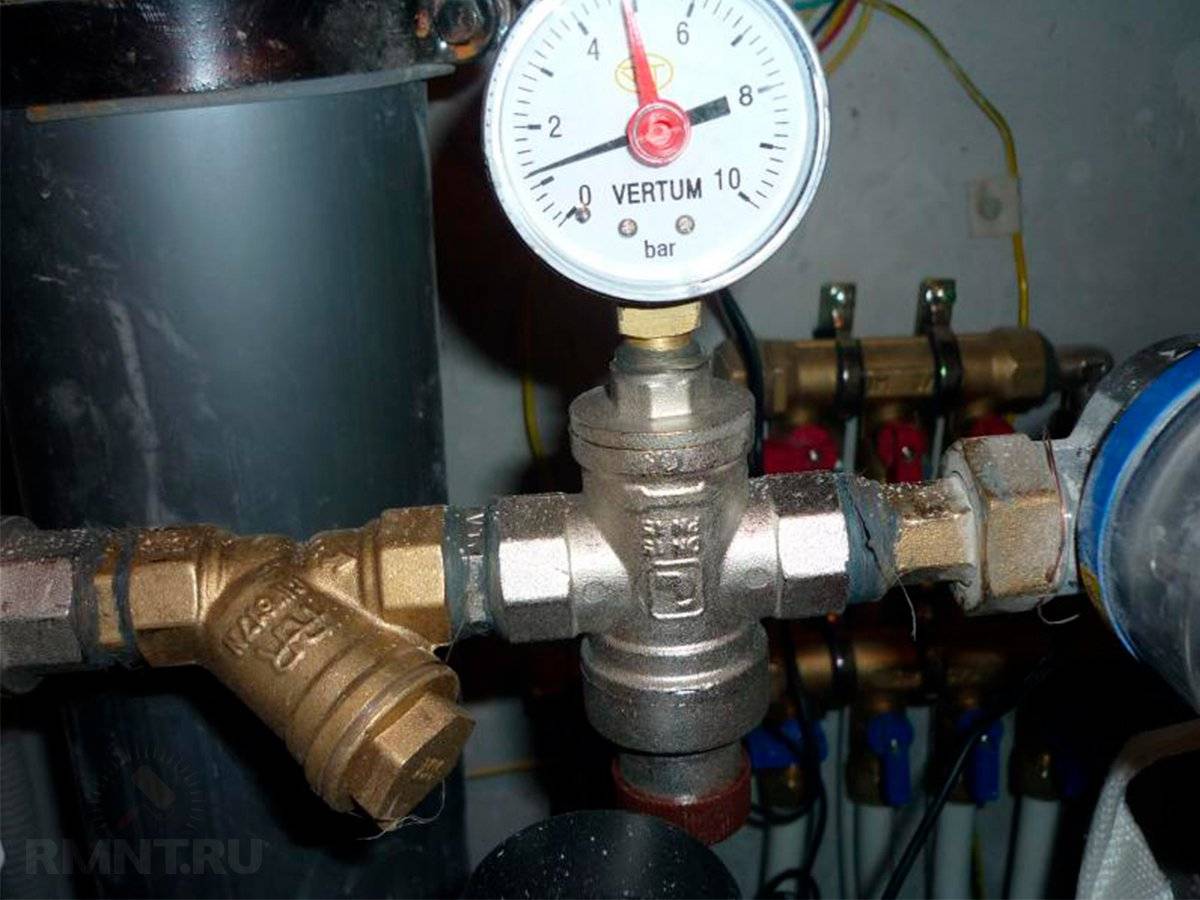

- закрепите фильтр очистки;
- монтируйте редуктор;
- обработайте места соединений фум-лентой или специальной смазкой-герметиком;
- если требуется, сразу присоедините манометр. Крепите его на участке, где будет просматриваться циферблат;
- присоедините регулятор к шаровому вентилю, загерметизируйте места стыков.
Подключите воду и проведите тестовый запуск. Процесс монтажа редуктора одинаков как для квартиры, так и для частного дома.
Практически все приборы отрегулированы производителем. Изменить заводские настройки можно самостоятельно. Учитывайте, что норма — 3 бара.
Если показатель не устраивает, поступайте по схеме:
- сбросьте давление;
- ослабьте винт;
- накрутите нужный показатель вручную;
- затяните винт;
- проверьте работу оборудования.
Как видите, все просто, демонтировать трубы не нужно. Если манометр отсутствует, регулировать придется наугад, отталкиваясь от полученного результата.
