Как выбрать теплообменник для бассейна по условиям и характеристикам

Способы нагрева воды в бассейне

Электронагреватель

Это достаточно простой и популярный способ для повышения температуры в бассейнах небольших объемов, хотя электронагреватель тоже имеет свои недостатки. Принцип работы заключается в том, что вода проходит через трубчатый электронагреватель (ТЭН) и получает тепло от нагреваемого электричеством диэлектрика.

Электронагреватель с насосом

В установке он тоже не вызовет затруднений. Выше на фото видно, что в одно отверстие бассейна подключается мини-насос, далее вода по трубке переходит в ТЭН и попадает обратно уже теплой. Температуру нагрева воды регулируют входящим в трубчатый электронагреватель напором – чем больше напор, тем меньше нагрев. И наоборот.

  • Дешевизна самого электронагревателя;
  • Простота использования;
  • Лучший вариант для небольших объемов.

Минусы использования ТЭН:

  • Не подойдет для больших бассейнов (от 30 м3);
  • Дорогой в использовании – большое электропотребление.

Теплообменники

Еще один вариант, чтобы нагреть воду в бассейне. Используются теплообменники в том случае, если у вас есть второй источник горячей воды – например отопление в доме. Задача устройства – обменять воду из разных источников теплом. Отсюда и название.

Теплообменник

Принцип работы предельно прост. В корпусе теплообменника находится спираль. Вокруг имеется пространство, которое и должно заполняться водой из бассейна. Кипяток проходит через спираль и благодаря большой площади взаимодействия быстро нагревает воду из бассейна.

Принцип работы теплообменника

Чаще всего теплообменники устанавливают тем же способом, что и электронагреватели – в цепи между насосом и бассейном. В некоторых случая целесообразно использование двух теплообменников одновременно.

Плюсы использования теплообменника:

  • Независимость от источников питания;
  • Возможен нагрев больших объемов.

Минусы использования теплообменника:

Не всегда имеется второй источник горячей воды.

Для подогрева бассейна летом, когда основное отопление выключено, использование теплообменника весьма проблематично. Придется настраивать и подбирать котел, чтобы он работал исключительно на теплообменник.

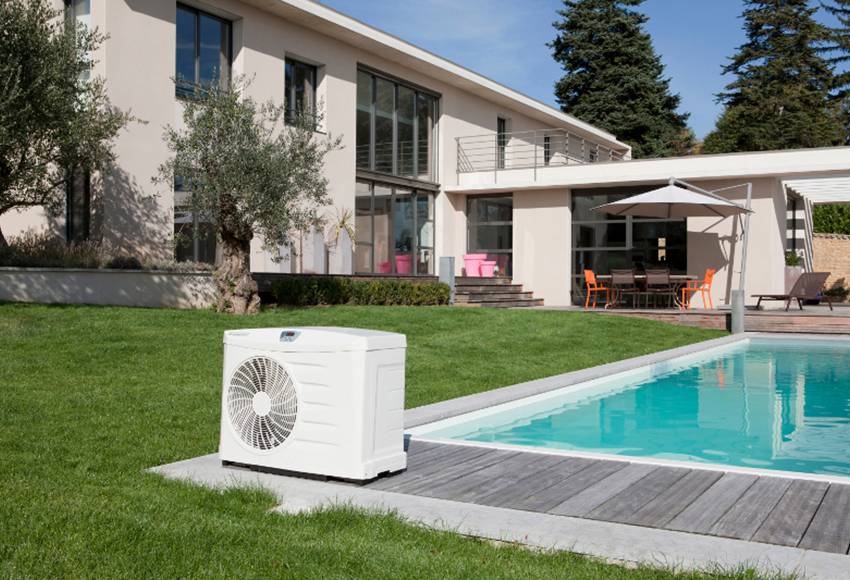

Тепловой насос

Если водяной насос выкачивает воду, то тепловой выкачивает тепло. Все логично.

Тепловой насос

Тепловые насосы бывают различных конструкций и забирают тепло от нескольких источников: воздух, почва, вода. Чтобы было понятнее, покажем принцип работы на примере устройства теплового насоса, забирающего тепло из горячего воздуха.

Принцип работы теплового насоса

На данный момент подобные устройства не очень популярны ввиду высокой цены. Самые дешевые модели начинаются от 120 тысяч рублей

Мы не будем на них заострять внимание, а просто перечислим плюсы и минусы

Плюсы тепловых насосов:

  • Универсальность;
  • Способны нагреть большие объемы;
  • Низкое электропотребление.

Минусы тепловых насосов:

  • Высокая цена (от 120 тысяч);
  • Работает только в теплую погоду.

Солнечный коллектор

Очень интересное устройство, чтобы нагреть воду в бассейне. Нагревается вода от солнечного тепла. Вода заполняется в трубки коллектора насосом, а когда нагреется до нужной температуры, она отпускается обратно в общий резервуар. И снова солнечный коллектор забирает очередную порцию для прогрева.

Солнечный коллектор

В магазинах коллекторы предлагаются самых разных размеров. Выбирать определенную модель нужно, опираясь на объем своего бассейна.

Плюсы солнечных коллекторов:

  • Доступная цена;
  • Простой в использовании и монтаже;
  • Объем ограничен только вашим бюджетом.

Минусы солнечных коллекторов:

Эффективен только в солнечную погоду.

Подогрев электронагревателем

Электрические проточные нагреватели содержат встроенные ТЭНы. Их делают из металла или антикоррозийного сплава. Вода, проходя через них, нагревается с каждым разом все больше. Корпус производят из пластика, нержавеющей стали или титана. Работает от сети. Модели отличаются мощностью.

Схема установки электрического подогрева

Приборы этого типа имеют максимальную мощность в 18 кВт. Они способны нагреть до 36 кубических метров жидкости.

Лидеры продаж

Intex – компания, выпускающая бассейны и аксессуары к ним. Водонагреватели подходят для надувных водоемов.

Для регулировки температуры нагрева встроен термостат с ручным управлением

Bestway – вторая по популярности компания. Устройство за час производит подогрев воды на даче в бассейне на 1,5 о С. Техника маломощная, предназначена для небольших объемов. Купить можно модели со встроенным термостатом или без него.

Электрический нагреватель воды Bestway

Pahlen – проточный водонагреватель с мощностью до 18 кВт. Для агрегатов выше 3 кВт требуется подключение к электросети с напряжением 380 Вольт.

В комплектацию входят реле и термостат. Регулировать воду в бассейне на даче не нужно. Это происходит автоматически. Есть система защиты от перегрева. Максимальный нагрев до 40 о С.

Подключение

Схема подключения

Теплообменник включается уже после фильтра и циркуляционного насоса, но перед дозатором химических реагентов, хлора, отдушки и т.д. Подключения обоих контуров выполняется только через запорные вентили для возможности контролировать включение и демонтажа по случаю технического обслуживания.

Управлять нагревом должен регулирующий клапан, расположенный на подаче горячего контура от котла. Он в свою очередь регулируется термостатной головкой, у которой датчик температуры закрепляется на выходном патрубке нагреваемого контура. С помощью стационарного погружного термометра с индикацией выставляются настройки термоголовки для управления подачей теплоносителя.

Теплообменник для бассейна следует устанавливать ниже напорной линии, фактически ниже труб, подсоединяемых к нему, ниже фильтра и воздухоотводчика, исключая попадание и аккумулирования воздуха.

Чаще всего контур от котла отопления к бассейну и теплообменнику получается протяженным. Потому на линии устанавливается дополнительный циркуляционный насос. Для его беспрепятственной работы следует организовать байпас параллельно теплообменнику и перед регулирующим клапаном. В результате теплообменник постоянно контролирует температуру воды в бассейне и подогревает, если это необходимо.

https://youtube.com/watch?v=lCrp7TmJ-Xg%3F

Полезные рекомендации

Напоследок хотелось бы выделить несколько советов, которые позволят правильно установить теплообменник для бассейнов. Так, нагревательное устройство рекомендуется располагать после фильтрующего и насосного оборудования. В противном случае повышается необходимость в регулярном обслуживании агрегата.

Для эффективного подогрева слишком хлорированной либо соленой воды следует использовать теплообменник, функциональные элементы которого изготовлены из титана. Материал способен противостоять агрессивным воздействиям химических реагентов, что отражается на продлении срока эксплуатации агрегата.

Установка теплообменника в систему отопления

Довольно распространенным сегодня в схемах, где транспортируется теплоноситель, является теплообменник. Отопление дома с ним становится более эффективным. Если вы планируете осуществить монтаж этого узла, то следует правильно произвести крепление. Конструкция прижимается к стене с помощью крепежной ленты или консоли. Сделать это можно, используя уголок, который устанавливается в нижней части теплообменника. Ко всему прочему, устройство будет завязано трубами.

Дополнительно устанавливается фильтр, он должен обеспечивать хотя бы грубую очистку воды, которая идет на контур теплоэлектростанции. Если отопление через теплообменник будет осуществляться в условиях старой системы, то требуется установка двух фильтров, один из которых будет находиться снизу, другой – сверху. Следует позаботиться о наличии американок и кранов, первые из которых имеют вид быстроразъемных резьбовых соединений. Простая американка имеет в составе 4 части:

  • накидную гайку;
  • два резьбовых фитинга;
  • прокладки.

Важно учитывать диаметр подключения при монтаже теплообменника, ведь прибор очень компактный. В нём будет большой объем теплоносителя, а вот зазор между пластинами окажется минимальным

Желательно использовать идентичный диаметр или несколько больше. При выборе теплообменника необходимо приобретать тот, что имеет небольшой запас мощности. На размеры это не влияет, а вот скорость теплосъема увеличится. Это особенно актуально для тех схем, где теплоэлектростанция выдаёт небольшую температуру.

Способы подбора теплообменника

Существует несколько вариантов подбора теплообменника:

  • Самостоятельный расчет необходимых параметров по формулам. Имея профильное образование, справиться с этой задачей возможно, однако затем придется делать выбор одной из нескольких подходящих типомоделей от разных производителей и с разной ценой. Не зная досконально рынок данного оборудования, можно легко ошибиться, приобрести недорогое, но низкокачественное оборудование либо же переплатить за ненужные опции.
  • Подбор профессиональными инженерами с помощью специального программного обеспечения. Данный подход позволяет избежать ошибок, так как специалист учитывает и пожелания по бюджету, и все вводные данные: габариты места монтажа, необходимую мощность, температурный режим и пр. Инженеры подбирают не только теплообменник, но и полный набор расходных материалов для установки. Большинство специализированных , осуществляют расчет и подбор теплообменников бесплатно.

Расчёт параметров и выбор теплообменника

Грамотный подбор устройства требует изрядной скрупулёзности подхода. Придётся рассчитать довольно много параметров перед покупкой:

  • Объем чаши бассейна. Довольно просто подсчитать по формулам, можно также воспользоваться онлайн-калькуляторами.
  • Время нагрева. Чем ниже мощность устройства (и его цена), тем дольше будет греться вода. Средним приемлемым значением считается время около 4 часов до полноценного нагрева. Уличные бассейны требуют установки более мощных устройств, чем понадобилось бы для закрытых.
  • Заданная температура воды. Устанавливается в сети, измеряется на выходе контура устройства.
  • Нагреваемый за единицу времени объем воды. Если в рабочей системе действует циркуляционный насос, осуществляющий очистку воды и, соответственно, циркуляцию, то коэффициент, приведенный в техническом паспорте, укажет на расход рабочей среды.

Описание и принцип работы теплообменника:

При выборе теплообменника учитывайте все вышеуказанные параметры. Требуемые критерии посчитайте самостоятельно с помощью онлайн-калькулятора. С оглядкой на бюджет и результаты расчётов, а также с учётом своих дополнительных предпочтений можете смело отправляться за покупкой.

Кожухотрубный теплообменник

Кожухотрубный теплообменник – устройство, в корпусе которого расположена одна или несколько труб. Установка состоит из секций, нарастив которые, можно увеличить мощность. КПД конструкции составляет 70%.

Кожухотрубный теплообменный аппарат для отопления и горячего водоснабжения

Производители нашли способы приблизить КПД трубного теплообменника к пластинчатому:

спиральное расположение пучка труб;

многоходовая циркуляция греющей жидкости;

оребрение – лента в виде гармошки или спирали, расположенная на внутренней стороне труб.

Установка менее подвержена появлению накипи, чем другие типы теплообменных аппаратов.

Для кожухотрубного теплообменника характерны следующие недостатки:

1. Снижение эффективности изделия в 3-4 раза при появлении накипи.

2. Нарушение вальцовки и протечка труб из-за постоянного изменения температуры.

3. Наружная рубашка теплообменника подвержена появлению свищей.

4. Габаритную и тяжелую конструкцию (до 150 кг, длина – 4 метра) неудобно транспортировать и монтировать в помещении.

5. Высокая стоимость изделия.

Для повышения производительности проектировщики внесли изменения во внутреннее устройство, из-за чего изделие лишилось одного из главных преимуществ – легкого демонтажа и ремонта.

Показатели качества

Показатели качества служат для оценки эксплуатационных достоинств агрегата, главные из них: технический уровень, надежность и долговечность, конструктивно-эстетическая и эргономическая характеристики агрегата.

А. Технический уровень. Различают абсолютный, относительный и перспективный технические уровни.

Абсолютный технический уровень изделия характеризуется его эксплуатационными показателями. Число их должно быть минимальным. Во избежание множественности и нечеткости в оценке абсолютного уровня необходимо ограничиваться только важнейшими из них — производительностью, к. п. д., непрерывностью процесса, степенью автоматизации.

Относительный технический уровень характеризует степень совершенства изделия при сопоставлении (по соответствующим показателям) абсолютного технического уровня его с уровнем лучших современных мировых — отечественных и зарубежных — образцов и моделей аналогичного назначения.

Перспективный технический уровень определяет намечаемые и планируемые тенденции в развитии данной отрасли в виде совокупности ее перспективных показателей.

Б. Долговечность и надежность. Эти показатели являются наиболее важными из показателей качества.

Долговечность — свойство агрегата сохранять работоспособность с возможно меньшими перерывами для технического обслуживания и ремонтов до разрушения или до другого предельного состояния. Основными количественными показателями долговечности являются технический ресурс и срок службы.

Технический ресурс — суммарная наработка агрегата за период эксплуатации.

Срок службы — календарная продолжительность эксплуатации агрегата до разрушения или до другого предельного состояния (например, до первого капитального ремонта). Срок службы лимитируется физическим и моральным износом агрегата.

Надежность — свойство агрегата, определяемое безотказностью, долговечностью и ремонтопригодностью агрегата. Количественные показатели надежности: наработка, вероятность безотказной работы, коэффициент готовности.

Наработка — продолжительность или объем работы агрегата,
измеряемые числом циклов, количеством изготовленной продукции или другими единицами.

Вероятность безотказной работы — вероятность того, что при определенных режимах и условиях эксплуатации в пределах заданной продолжительности работы не возникает отказа. Коэффициент готовности — отношение наработки агрегата в единицах времени за некоторый период эксплуатации к сумме этой наработки и времени, затраченного на отыскание и устранение отказов в тот же период эксплуатации.

В. Эргономика и техническая эстетика. Создание современных теплообменных аппаратов, отвечающих лучшим образцам и мировым стандартам по качеству, удобству обслуживания и внешнему виду. Проектирование промышленного теплообменного аппарата должно базироваться на технических условиях и наряду с этим — на требованиях, выдвигаемых новыми научными дисциплинами — эргономикой и технической эстетикой.

Эргономика — научная дисциплина, изучающая функциональные возможности человека в трудовых процессах с целью создания для него совершенных орудий и оптимальных условий труда.
Техническая эстетика — научная дисциплина, предметом которой является область деятельности художника-конструктора. Целью художественного конструирования является (в тесной связи с техническим конструированием) создание промышленных объектов, наиболее полно удовлетворяющих запросам обслуживающего персонала, максимально соответствующих условиям эксплуатации, имеющих высокие эстетические качества, гармонирующих с окружающей средой и обстановкой.

Красивый внешний вид соответствует, как правило, рациональной и экономичной конструкции. Внешний вид изделия в большой мере зависит от его окраски. Цвет — важнейший фактор, не только определяющий эстетический уровень производства, но и влияющий па утомляемость работника, производительность труда и качество продукции.

Особенности

Следует понимать, что нагревание водяного бассейна с большим количеством воды – удовольствие не из дешевых. И способов сделать это на сегодняшний день существует 3:

  • использование теплового насоса;
  • применение электрического нагревателя;
  • установка кожухотрубного теплообменника.

Из этих вариантов наилучшим будет применение теплообменника из-за следующих особенностей:

  • его стоимость сравнительно невелика;
  • он потребляет меньшее количество энергии, чем 2 других устройства;
  • его можно использовать с альтернативными источниками нагрева, стоимость работы которых будет ниже;
  • имеет небольшие размеры;
  • отличается высокой пропускной способностью и отличными гидравлическими характеристиками (касаемо нагрева);
  • высокая устойчивость к коррозии под воздействием фтора, хлора и солей.

Виды водонагревателей

Перед тем как выбрать подходящий водонагреватель, нужно узнать, какие бывают виды этого устройства. В большинстве случаев специалисты разделяют все модели на 4 категории, в зависимости от типа используемой энергии для нагрева воды. В каждой из них присутствуют аппараты, обладающие большим количеством достоинств и минимумом недостатков.

Классификация ВБ:

Электрические. Устройства этого типа являются наиболее часто используемыми. Они максимально просто устанавливаются в систему нагрева, расходуют мало электроэнергии, а также отличаются лёгкостью управления и ухода. Такие аппараты плохо справляются с большими объёмами воды. Из-за этого их используют, преимущественно, владельцы небольших домашних бассейнов. Ещё одной особенностью электрических моделей является универсальность, позволяющая устанавливать их на улице и в помещении.
Теплообменные. Такие водонагреватели также пользуются популярностью у владельцев частных домов. Они работают от системы домашнего отопления, к которой подключаются несколькими способами. Теплообменные аппараты требуют наличие дополнительного оборудования. Они расходуют довольно много энергии и нуждаются в регулярном уходе

При этом данные ВБ способны нагревать большие объёмы воды, что важно для владельцев габаритных бассейнов.
Тепловые. Модели этого типа используются довольно редко

Они требуют сложного монтажа, но тратят сравнительно мало энергии на работу насоса, который отвечает за циркуляцию воды из бассейна к теплообменнику и обратно. Благодаря последней особенности значительно снижаются затраты электроэнергии или любого другого вида топлива. Также к преимуществам относят высокую скорость нагрева и экологичность всего процесса.
Солнечные. Если не хотите тратить деньги на нагрев воды, то специалисты рекомендуют применять солнечные нагреватели. Они используют энергию ближайшей к нам звезды, за которую не придётся платить деньги. Также к преимуществам аппаратов этого вида относят экологичность, практичность и эффективность. Среди недостатков выделяют отсутствие возможности нагрева воды ночью, а также снижение КПД оборудования в пасмурные дни.

Водоводяные подогреватели

В системах подогрева бассейна применяются электро- и газовые котлы, теплонасосы, пластинчатые теплообменники, но чаще всего используются теплообменные аппараты кожухотрубного типа – так называемые водоводяные подогреватели. Термин «водоводяные» не является тавтологией, но определяет принцип действия таких теплообмеников: в них поток воды с большей температурой отдаёт часть своей тепловой энергии другому потоку, более холодному. При этом, подогреваемая вода пропускается через связку из нескольких тонких труб (трубный пучок), в то время как греющая омывает их снаружи, проходя внутри кожуха, в который трубный пучок заключён. При необходимости отдельные блоки водоводяных подогревателей могут объединяться для удвоения (утроения и т.д.) тепловой эффективности.

Выбор в качестве теплообменника для бассейна именно водоводяных подогревателей не случаен: их применение позволяет напрямую использовать для нагрева воды горячий теплоноситель, поступающий от централизованной системы теплоснабжения (ТЭЦ), или же подключать в линию собственный бойлер. Кроме того, тепловая эффективность у кожухотрубных водоводяных теплообменников в значительно меньшей мере страдает от минеральных и прочих загрязнений, нежели, скажем, у пластинчатых.

Конструкция и принцип действия водоводяного подогревателя позволяют объединять систему подогрева воды с системой удаления загрязнений – путём включения в линию подачи непосредственно перед теплообменником фильтров грубой очистки (грязевиков) и более «тонких» фильтров. Систему контроля и регуляции состава воды лучше организовывать сепаратно, дабы не усиливать химическую нагрузку на теплообменник – так как регулирование уровней pH и RedOx осуществляется при помощи добавления активных реагентов и реактивов.

Также следует упомянуть, что водоводяные подогреватели являются наиболее безопасными из всех видов тепловых агрегатов.

Выбор теплообменника

Перед тем как купить теплообменник, нужно учитывать ряд характеристик, которые непосредственно влияют на его работу и комфортность эксплуатации бассейна.

  • Пропускная способность.
  • Возможный тип подключения к внешнему источнику – газовый или электрический.
  • Максимальная мощность.
  • Материал, из которого изготовлен корпус: титан, пластик, нержавеющая сталь.
  • Тим теплообменника – трубчатый или пластинчатый.

Теперь обо всем боле поподробнее. Чтобы запустить в работу теплообменник, необходимо не только подключить его к бассейну, но и к источнику энергии – газ или электричество. Здесь нужно отталкиваться, что у вас установлено в доме – котел или бойлер.

При использовании в бассейне хлорированной или соленой воды, отдавать предпочтение необходимо титановому устройству. Что касаемо пропускной способности, то здесь вы отталкиваетесь от пожеланий, насколько для вас принципиальна быстрота подогрева воды. Это правило относиться и к его мощности, которая в первую очередь влияет на цену теплообменника, а при ее выборе нужно учитывать объем чаши бассейна, и ряд дополнительных характеристик, о которых мы расскажем далее.

Как выбрать теплообменник для горячего водоснабжения

При расчете учитываются параметры, характерные для переходного периода. С условиями в рабочей среде около 70 °С, холодным потоком воды для нагрева и при запущенном отоплении. Такие показатели обычно демонстрируются в ноябре и марте, то есть, когда работает система отопления, а температурный график по греющей среде летний.

При определении нагрузки для горячего водоснабжения также учитывается, есть или нет на объекте аккумуляторный бак. Если его нет, оборудование рассчитывается для максимальных условий эксплуатации (чтобы оно могло обеспечить подогрев при высоком расходе по нагреваемой среде). Если бак есть, определение мощности выполняется по-другому. Резервуар при эксплуатации постоянно заполняется, компенсируя эффект от пиковых водоразборов.

Желательно уточнить, как выбрать пластинчатый теплообменник, у специалиста, который компетентен в аспектах подбора конкретных моделей под определенные условия эксплуатации. Однако основные параметры, которые определяют выбор, все же нужно знать при составлении заявки на расчет подходящего варианта. Специалисты выполнят профессиональный теплотехнический расчет для Вашего объекта бесплатно. Вас также могут заинтересовать комплектующие для промывки.

Расчет теплообменника пластинчатого

Данные теплоносителей при техническом расчете оборудования должны быть обязательно известны. Среди этих данных должны быть: физико-химические свойства, расход и температуры (начальная и конечная). Если данные одного из параметров не известны, то его определяют с помощью теплового расчета.

Тепловой расчет предназначен для определения основных характеристик устройства, среди которых: расход теплоносителя, коэффициент теплоотдачи, тепловая нагрузка, средняя разница температур. Находят все эти параметры с помощью теплового баланса.

Давайте рассмотрим пример общего расчета.

В аппарате теплообменника тепловая энергия циркулирует от одного потока к другому. Это происходит в процессе нагрева или охлаждения.

Q = Qг= Qх

Q – количество теплоты передаваемое или принимаемое теплоносителем ,

Откуда:

Qг = Gгcг·(tгн – tгк) и Qх = Gхcх·(tхк – tхн)

где:

Gг,х – расход горячего и холодного теплоносителей [кг/ч]; сг,х – теплоемкости горячего и холодного теплоносителей [Дж/кг·град]; tг,х н – начальная температура горячего и холодного теплоносителей ; tг,х к – конечная температура горячего и холодного теплоносителей ;

При этом, учитывайте, что количество входящей и выходящей теплоты во много зависит от состояния теплоносителя. Если в процессе работы состояние стабильно, то расчет производим по формуле выше. Если хоть один теплоноситель меняет свое агрегатное состояние, то расчет входящего и выходящего тепла стоит производить по формуле ниже:

Q = Gcп·(tп – tнас)+ Gr + Gcк·(tнас – tк)

где:

r – теплота конденсации [Дж/кг]; сп,к – удельные теплоемкости пара и конденсата [Дж/кг·град]; tк– температура конденсата на выходе из аппарата .

Первый и третий члены стоит исключать из правой части формулы, если конденсат не охлаждается. Исключив эти параметры, формула будет иметь следующее выражение:

Qгор= Qконд= Gr Благодаря данной формуле определяем расход теплоносителя:

Gгор= Q/cгор(tгн– tгк) или Gхол= Q/cхол(tхк– tхн) Формула для расхода, если нагрев идет паром:

Gпара = Q/ Gr

где:

G – расход соответствующего теплоносителя [кг/ч]; Q – количество теплоты ; с – удельная теплоемкость теплоносителей [Дж/кг·град]; r – теплота конденсации [Дж/кг]; tг,х н – начальная температура горячего и холодного теплоносителей ; tг,х к – конечная температура горячего и холодного теплоносителей .

Основная сила теплообмена – разница между его составляющими. Это связано с тем, что проходя теплоносители, температура потока меняется, в связи с этим меняются и показатели разницы температур, поэтому для подсчетов стоит использовать среднестатистическое значение. Разницу температур в обоих направлениях движения можно высчитать с помощью среднелогарифмического:

∆tср = (∆tб — ∆tм) / ln (∆tб/∆tм) где ∆tб, ∆tм– большая и меньшая средняя разность температур теплоносителей на входе и выходе из аппарата. Определение при перекрестном и смешанном токе теплоносителей происходит по той же формуле с добавлением поправочного коэффициента ∆tср = ∆tср ·fпопр . Коэффициент теплопередачи может быть определен следующим образом:

1/k = 1/α1 + δст/λст + 1/α2 + Rзаг

в уравнении:

δст– толщина стенки ; λст– коэффициент теплопроводности материала стенки [Вт/м·град]; α1,2 – коэффициенты теплоотдачи внутренней и внешней стороны стенки [Вт/м2·град]; Rзаг – коэффициент загрязнения стенки.

Факторы выбора

Выбирая теплообменник, принимайте во внимание следующие характеристики:

Тип нагревательного устройства: трубчатый или пластинчатый.

  • Пропускная способность.
  • Материал корпуса: нержавеющая сталь, пластик, титан.
  • Тип нагревателя, к которому будет подключаться теплообменник: газовый или электрокотел.
  • Тепловая мощность.

Последняя характеристика является важнейшей, ведь она значительно влияет на производительность теплообменника. Исходя из этого, возникает логичный вопрос: как рассчитать мощность прибора для своего бассейна? Для упрощенных вычислений понадобятся такие данные:

  • V – объем чаши (л);
  • ΔТ – разница между необходимой температурой нагретой воды и базовой температурой воды в бассейне (градусы);
  • t1 – ожидаемое время нагрева воды (часы);
  • С – удельная теплоемкость (всегда равна 1,16);
  • q – потери тепла с зеркала воды (Вт/кв.м.)

Важно! Средние показатели теплопотерь: для открытого бассейна – 1000 Вт/кв.м., для частично закрытого – 620 Вт/кв.м., для полностью крытого –520 Вт/кв.м. Формула расчета: P = ((VхСхΔТ)/t1) + qхS. Предположим, что в вашем распоряжении полностью открытый бассейн объемом 40 л и с зеркалом воды 24 кв.м

Чтобы нагреть в нем воду за 4 часа при условии разницы температур в 15 градусов, вам понадобится теплообменник с приблизительной мощностью P=((40х1,16х15)/4)+1000х24 = 24 кВт

Предположим, что в вашем распоряжении полностью открытый бассейн объемом 40 л и с зеркалом воды 24 кв.м. Чтобы нагреть в нем воду за 4 часа при условии разницы температур в 15 градусов, вам понадобится теплообменник с приблизительной мощностью P=((40х1,16х15)/4)+1000х24 = 24 кВт.

Принцип работы

Теперь разберемся, как работает теплообменник для бассейна. Если говорить о конструкции, то он выполнен в форме корпуса цилиндрической формы, где имеется 2 контура. В первом, который является непосредственной полостью устройства, происходит циркуляция воды из бассейна. Во втором располагается устройство, где осуществляется перемещение горячей воды, выступающей в данном случае теплоносителем. А в роли прибора для нагревания жидкости будет либо трубка, либо пластинка.

Следует понимать, что теплообменник сам по себе подогрев воды не осуществляет. При помощи внешних штуцеров на втором контуре его подключают к отопительной системе. Из-за этого он является посредником в передаче тепла. Сначала туда из бассейна идет вода, которая, перемещаясь по корпусу, нагревается из-за соприкосновения с нагревающим элементом и возвращается обратно в чашу бассейна. Следует добавить, что чем больше будет площадь контакта нагревающего элемента, тем быстрее тепло будет переходить к холодной воде.
