Почему падает давление в котле при включении горячей воды — разбираем причины

Котел навьен ошибка 03

В газовых котлах наличие пламени на горелке проверяется специальным датчиком — электродом ионизации. Логика работы агрегата заключается в непрерывной проверке наличия пламени после открытия газового клапана. Симптомы появления ошибки 03 на котлах навьен можно условно разделить на две группы:

• безуспешные попытки розжига (пламя не появляется)
• розжиг происходит, но пламя тухнет

В случае, когда розжиг не происходит, нужно проверить:

• давление газа на входе и выходе газового клапана (может осуществить только квалифицированный специалист с помощью специального оборудования – дифференциального манометра)
• состояние электродов розжига (соответствие зазора норме производителя, загрязненность электродов). Норма расстояния между электродами составляет 3.5-4.5 мм.
• целостность изоляции провода питания электрода (визуально можно убедится в том, что пробой искры происходит именно на корпус газовой горелки, а не где-либо еще)
• правильная настройка мощности котла на DIP-переключателе (справедливо при наличии проблемы во время первого запуска котла или после замены электронной платы)
• наличие напряжения на трансформаторе розжига

Ошибка 03

на котле Navien будет также появляться при нестабильном горении (прерывистое пламя) или в случае, если блоку управления не удается определить наличие пламени. В этом случае необходимо убедиться в надежности соединения электрода ионизации с платой управления, проверить заземление котла и отсутствие загрязнений на электроде. Нестабильность горения может быть обусловлена еще увеличением скорости работы вентилятора, поэтому необходимо убедится, что шланг желтого цвета, идущий от турбины к датчику APS, надежно присоединен и не имеет повреждений.

Если в ходе проверок не удалось нормализовать работу котла, вероятнее потребуется диагностика платы котла, ремонт или замена. Рекомендуем посмотреть видео, в котором один из пользователей имитирует ошибку 03 на котле навьен:

Основная информация

• выход из строя радиатора;
• ошибки при установке;
• несоответствие мощности котла «родному» трубопроводу;
• разгерметизация и появление течи;
• перебои/скачки при подаче газа.

Разновидности давления

• статическое — при повышении давления и увеличиваются показатели на 0,1 бар;
• динамическое — принудительное нагнетание насосом создает номинальный напор в закрытой отопительной системе;
• рабочее — функционирует в рамках техинструкции и контролирует два вышеуказанных давления;
• избыточное — определяется с помощью манометра из расчета разницы между атмосферным и зафиксированным показателем;
• номинальное — указывается производителем в техдокументации к конкретной модели котла;
• максимальное — допустимое давление, при котором может работать агрегат без поломок и аварийных ситуаций.

Осуществление контроля

Наиболее известные модели газовых котлов поддерживают работу в пределах 1,5–2 атм. Агрегаты брендов «Bosch», «Ariston», «Baxi», котел фирмы Навьен — все они выпускаются с системой принудительного движения жидкости и насосом, падение давления контролируется программой.

Принцип работы

газовых котлах

1. Включение агрегата запускает работу датчиков, и с первых секунд начинается фиксация температуры теплоносителя.
2. Наружный термостат, если он предусмотрен комплектацией модели, автоматически срабатывает, и вы видите, как зажигается стрелка и выполняется нагрев.
3. По мере температурного роста поднимаются показатели давления, происходит нагрев воды и ее расширение. Периодически включается предохранительный клапан, который сбрасывает излишки в канализацию.
4. В работе может произойти сбой, если слишком много воды уходит в слив — это приводит к падению напора.
5. Котел автоматически отключается в результате достижения назначенной программой температуры.

В чем проблема снижения давления?

Выделяют много причин, по которым может случиться такая неисправность. Среди наиболее вероятных выделяют проблемы с баком, иногда — различные повреждения теплообменника. Однако, в большинстве случаев причина падения давления в газовом котле кроется в нерабочем состоянии крана подпитки. Он может быть неплотно закрыт, а может оказаться вообще неисправен. Даже небольшие механические повреждения крана могут быть причиной падения давления. Иначе его называют подключённым вентилем или краном заполнения. Ставится он в основном на комбинированные или двухконтурные котлы. Дело в том, что система водоснабжения и контур отопления сообщаются через незакрытый или неисправный кран заполнения, а происходить этого не должно. Следствием этого является выравнивание давления, так как две системы оказываются связаны между собой. Обычно внутри водопровода внутреннее давление значительно больше, чем должно быть в системе отопления. Поэтому через отверстие это давление быстро рассеивается, и в итоге оказывается, что по сути котел и водопровод будут обладать одним и тем же давлением.

Котёл при этом продолжает свою работу, но показатели давления остаются прежними, так как вода, расширяясь из-за нагрева, стекает в водопровод. Стоит нам только включить горячую воду, как давление тут же упадёт. То есть из-за незакрытого крана котел и водопровод по сути являются сообщающимися сосудами, старающимися уравновесить друг друга. Этим и объясняется резкий неприятный запах, ведь вода, прежде чем вытечь через кран, проходит по водопроводу, в который сливается уже использованная вода. Но стоит лишь выключить горячую воду, как давление во всей системе приходит в норму. Оно возвращается в то состояние, в котором находится при поступлении в дом холодной воды. Вот только давление в котле остаётся низким, так как вода заполняет котёл через тот же кран подпитки.

Из этого следует, что данная проблема заставляет бак постоянно наполняться и опустошаться. Это очень вредно для всей системы, и на это есть две причины:

• Кислород, который водопроводная вода приносит с собой. Он окисляет все трубы, что приводит к их неисправности. Коррозия металла очень негативно влияет на него, что в итоге может привести к серьёзным проблемам. Трубы, подверженные коррозии, разрушаются и через какое-то время вода через них начинает проходить. Ремонт может быть очень дорогостоящим, так как придётся заменять всё оборудование. Постоянный проток свежей воды снижает срок службы оборудования в пять — десять раз.
• Соли, в большом количестве содержащиеся в той же воде. Они приводят к образованию накипи, а это тоже не является полезным для котла. Вычистить эту накипь из труб будет практически невозможно, не повредив их. Ведущие производители отопительной техники настоятельно рекомендуют, чтобы подпитка не была больше, чем объем котла, увеличенный втрое.

Используйте рециркуляционный насос

Оптимальный вариант – водонагреватель расположен в непосредственной близости от точек забора горячей воды. Чем он ближе, тем быстрее горячая вода поступит в кран, тем эффективнее она используется. Если такой вариант установки водонагревателя невозможен, то рекомендуют установить рециркуляционный насос.

Насос устанавливают на отрезке между водонагревателем и точками забора горячей воды, обеспечивая медленное движение горячей воды по трубам. Кроме того, если врезать на этом отрезке полотенцесушитель, то он будет выполнять свою прямую функцию в любое время года вне зависимости от работы обогревательного контура котла.

Утечка в системе отопления

Первое что следует проверить при медленном снижении давления это утечка теплоносителя из труб или прохудившихся радиаторов. А в качестве теплоносителя чаще всего что? Правильно, вода!

Поверьте! Такую утечку, в отопительный сезон, обнаружить непросто, а дело в том, что вы не увидите на полу лужу, ну разумеется если только это не серьёзная протечка, но в таком случае и давление упадёт моментально.
Чаще всего утечка будет в виде капелек и эти капельки вы не увидите, поскольку с нагретых труб они быстро испаряются.

В результате, медленно, но верно давление будет падать. Вы раз за разом подливаете воду и этим продолжаете убивать радиаторы. Потому как кислород выделяемый из поступившей, свежей воды, не идёт им на пользу. К тому же большинство моделей котлов имеет защиту и при недостаточном давлении просто отключаются, хорошо если вы будете дома и отреагируете на проблему, а если дома долго никого нет???? То это может обернуться ещё куда большими трудностями.

Как и где искать утечку

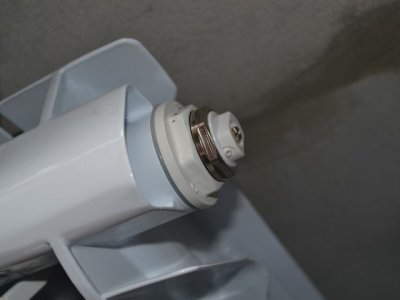

Обращать внимание нужно на пробки радиаторов, места соединения или пайки труб и фитингов. Часто можно увидеть следы от потёков воды в виде ржавых или солевых разводов

Но это зависит от состава воды в вашей местности.

Не редко современные радиаторы, алюминиевые или биметаллические, так же приходят в негодность, порою в крайне незаметных местах, между рёбрами или снизу начинают подкапывать из-за коррозии металла. Не ржавчины конечно, но разные химические процессы тоже повреждают их. Радиаторы нужно внимательно осматривать во время поиска утечки.

Легче будет обнаружить разного рода протечку, если отключить на некоторое время отопление, дать остыть радиаторам и добавить давление до примерно 2.5 Бара. После этого можно будет увидеть капли или лужицы на полу. Внимательно осматривайте полы под радиаторами, места подключения труб, места пайки.

Котёл тоже может быть причиной утечки. Например протекает сам первичный теплообменник или места его соединения. Но пока это небольшие капельки, вы ничего не заметите, во время работы котла они испаряются. Как начнёт протекать активнее, заметите «капель» из котла.

Не зависимо, горит горелка или нет, подкапывающие краны подпитки или клапан аварийного сброса, будут хорошо заметны.

Итак, первая причина падения давления в системе — Утечка теплоносителя.

Если нет расширительного бака

Расширительный бак для домашней отопительной сети является вторым самым важным элементом (после котла). Вода, при изменении температуры, изменяется в объеме. Объем внутри контура всегда постоянный, поэтому дополнительно в схему подключают расширительный бак, куда может быть отведен лишний теплоноситель, т.е. выполняет функцию компенсатора. Следовательно, РБ – устройство-предохранитель, которое предотвращает аварийные ситуации – повышение напора, разгерметизацию труб и др.

Применение котельного оборудования без расширительного бака крайне не рекомендовано.

Для стабильной работы давление РБ должно соответствовать системе по объему, т.к. при замене радиаторов на трубы, объем теплоносителя должен быть увеличен. В то же время слишком большой РБ не будет поддерживать рабочее давление в контуре.

Стандартным является расширительный бак, рассчитанный на 120 литров теплоносителя в контуре (типичная двухкомнатная квартира). Если бак слишком мал, то сброс воды при нагреве и расширении объема будет осуществляться через предохранительный клапан. При отключении котла, когда температура жидкости уменьшится, запуск котла будет невозможен, т.к. объем ее, и, следовательно, напор будет недостаточен. В таких случаях необходима дополнительная подпитка сети.

https://youtube.com/watch?v=tgwLKEVRgYk%3F

Норма и контроль

На систему теплоснабжения пагубно влияет как чрезмерно высокое, так и низкое давление, измеряемое в атмосферах. При этом нормальный уровень составляет 1,5-2 атмосфер.

Полезно! В многоэтажных домах с центральным отоплением данная норма чуть выше, поскольку здесь трубы должны выдерживать к тому же и гидравлические удары.

Виды давления в системе

В двухконтурных системах отопления давление подразделяется на следующие виды:

• статическое — образуется под воздействием гравитационных сил на теплоноситель; повышается на 0,1 бар с увеличением высоты на один метр;
• динамическое — создаётся посредством принудительной работы насосного агрегата либо повышения температуры при движении рабочей среды;
• рабочее — статическое+динамическое;
• избыточное — разница между атмосферным и измеряемым;
• абсолютное — избыточное+атмосферное;
• номинальное — указывается производителем в технических документах к газовому котлу;
• максимальное — предельно допустимое, пороговое значение, которое способен вынести прибор;
• предельное (опрессовочное) — значение, при котором производится испытание устройства; может превышать рабочий уровень в полтора раза.

Приборы контроля

Газовые котлы содержат в себе различные компоненты, отвечающие за регулирование параметров оборудования и поддержание его в рабочем состоянии. Данная система требует постоянного контроля функционирования системы. Для контроля давления жидкости применяются манометры и термоманометры.

Интересно! Термоманометры позволяют дополнительно контролировать уровень температуры.

В некоторых системах вместо обычных стрелочных манометров используются электронные датчики. Датчики передают полученные сведения на электронный блок, который их обрабатывает и выводит на экран.

Контроль давления воды обеспечивает установленный в систему датчик — манометр

Если в отопительном агрегате отсутствует манометр, то он предусматривается группой безопасности, которая состоит из следующих узлов:

1. Сам манометр либо термоманометр.
2. Спускник воздуха для обеспечения препятствия завоздушивания контура.
3. Предохранительный клапан для сброса давления теплоносителя при его сильном увеличении.

Как работа гидроаккумулятора влияет на давление

Проблемы с расширительным баком, которые влияют на напор в отопительном контуре, очень распространенные. Неверно рассчитанный объем экспанзомата – одна из самых характерных предпосылок.

Нарушения в работе может повлечь неправильный монтаж, низкое или высокое давление в воздушной камере бака, поврежденная мембрана — каждая из причин может привести к нарушению циркуляции теплоносителя в системе.

Расширительный бак: особенности устройства и объем

Если в отопительной системе установлен бачок маленького объема, он не может компенсировать расширение отопительной воды при нагревании. При температуре 85—95 °C вода расширяется примерно на 4% и ее лишний объем выходит через предохранительно-сбросной клапан.

Чтобы экспанзомат полноценно выполнял свою компенсаторную функцию, его вместительность для систем с газовым котлом должна составлять не менее 10 процентов от общего объема воды в контуре.

Если установить бак с объемом больше нормы, то колебания давления будут еще меньше. Уменьшение перепадов в напоре положительно влияет на работу системы и срок эксплуатации отопительного оборудования

Повреждение мембраны бачка приводит к тому, что вода полностью заполняет его объем и напор в контуре падает. Если заполнить объем контура, открыв подпиточный кран, это создаст новую проблему — при нагревании теплоносителя ему не будет куда расширяться и давление в системе увеличится больше нормы. Исправить ситуацию можно только с помощью замены резиновой перегородки.

Устанавливать бак следует только на трубе обратки, перед отопительным котлом. Так бачок будет минимально влиять на работу циркуляционного насоса, который устанавливается после газового котла. Кроме того, тут температура воды ниже и негативное влияние на давление в системе и на мембрану бака будет меньше.

Настройка давления в воздушной камере

Формируемое в воздушной камере экспанзомата давление также может привести к росту или падению напора внутри отопительной системы. Проверить и подкачать воздух в бачке можно только при отсутствии теплоносителя в баке.

Для этого нужно перекрыть с помощью запорной арматуры доступ к общему контуру и спустить воду через дренажный слив. Затем давление в воздушной камере замеряют и накачивают/спускают до необходимых значений.

Проверить показатели давления в расширительном баке можно с помощью автомобильного манометра, подкачать его — с помощью автомобильного насоса

Для настройки давления расширительного бака в воздушной камере должно быть на 0,5 бар выше, чем предполагаемое предельное давление в системе. После того, как давление в выравнивающей части бака настроено, проводят залив контура холодной водой до предполагаемой величины давления.

Затем воздух из воздушной камеры спускают до тех пор, пока напор в отопительном контуре и баке не начнет одновременно понижаться — тут необходимо одновременно следить за давлением в системе и в расширительном баке.

В этой фазе изменения показателей мало заметны, поэтому необходимо быть готовым к немедленному прекращению стравливания воздуха из расширительного бачка, как только обнаружится одновременное снижение.

Низкое давление воды в котле что делать

Если в радиаторах не обнаружено протеканий, то причина, почему пропадает давление, кроется в котле. Из-за чего это случается и как поднять (набрать, накачать, повысить) давление? Если вы часто подкачиваете воду, а котел не держит давление, есть вероятность, что в теплообменнике образовались микротрещины. При нагревании котла трещины увеличиваются и происходит утечка. Срочно требуется вмешательство специалиста или можно свищ устранить своими руками.

Пайка теплообменника Причина появления микротрещин — износ теплообменника, частое промывание реагентами, плохое качество металла, из которого он изготовлен, гидроудары при резком увеличении давления в магистрали. Случаются они, как правило, после аварий в водопроводных магистралях. Места, где есть микротрещины, можно определить по слою накипи. Если снять теплообменник несложно, можно попытаться их запаять. Битермические теплообменники практически невозможно отремонтировать из-за конструктивных особенностей, его придется менять. В котле не поднимается (не набирает) давление, когда течет подпитывающий кран. Если напор в магистрали выше давления в котле, жидкость через кран подпитки увеличивает напор в котле до критической точки, происходит сброс через предохранительный клапан. В результате этого напор уменьшается, вода с системы отопления передавливает жидкость в водопроводе и отопительной системе. Закройте кран, проверьте герметичность его соединения или поменяйте, в случае неисправности. Выключается (падает) давление до 0 при неисправности трехходового клапана. В клапан могут попасть большие куски накипи или ржавчины, которые препятствуют протоку, прочистите клапан. Проблема с расширительным баком может стать причиной изменения давления. При нагревании увеличивается объем воды в системе, этот излишек поступает в расширительный бак. Внутри бака находится резиновая мембрана. Пространство между внешней стенкой и мембраной бака заполняется газом. Излишек жидкости заполняет мембрану и происходит сброс давления в отопительной системе. Газ выравнивает излишний напор. После того, как температура падает, жидкость опять поступает в систему. При утечке газа этого не происходит. Причина неправильной работы компенсационного бака — изношенный ниппель, который нужно заменить. Хуже, когда порвалась мембрана, придется менять сам бак.

Расширительный бак в разрезе Для подкачки воздуха в компенсационный бак можно воспользоваться автомобильным насосом. Как добавить (подать, подкачать) давление в расширительном бачке?

Как решить проблему падения давления

Если вам никогда раньше не приходилось восстанавливать котловое оборудование своими руками, не стоит заниматься самостоятельным ремонтом. Не зная схем и принципов работы агрегатов, можно допустить ошибки и вывести из строя всю систему.

Чтобы отремонтировать оборудование, нужно провести ряд комплексных мероприятий

В первую очередь, важно определить из-за чего в котле падает давление в двухконтурной установке

В устройствах с принудительной циркуляцией к неполадкам приводит утечка жидкости. Для определения места протечки нужно провести комплексный осмотр мест соединения.

При первичном осмотре бывает проблематично найти место утечки. При появлении лужицы под трубопроводом, к ремонту нужно приступить как можно быстрее. В противном случае поломка приведет к плачевным последствиям. В большинстве случаев ремонт подразумевает замену старых труб, которые были подвергнуты коррозийным процессам.

При наличии сложной разводки процесс поиска места утечки может вызвать ряд трудностей. При нестабильном давлении и отсутствии возможности найти причину поломки понадобится вызвать специалиста, который задействует специальные приборы для быстрого и эффективного определения ошибки.

Перед выполнением ремонта нужно отсоединить радиаторы и котел от системы и найти поврежденный участок. В случае деформации трубы ее следует заменить новой. Если протечка образовалась в месте соединения труб, выполняется повторная герметизация. В качестве герметизирующего состава используется специальная лента или герметик.

Какие виды давления бывают

Давление в 2 контурном (двухконтурном) котле подразделяется на следующие виды:

• статическое, образующееся под действием гравитации, при увеличении высоты на каждый метр становится выше на 0,1 Бар ;
• динамическое, создается работой насоса (чем больше мощность насоса, тем выше динамическое давление) или при увеличении температуры;
• рабочее, получается путем сложения двух видов давления — статического и динамического;
• избыточное, то, которое фиксирует манометр, это разница атмосферного и измеряемого;
• номинальное, установленное в соответствии с физическими параметрами материалов, из которых изготовлены блоки газового котла, при работе в этом диапазоне гарантируется тот срок службы, которую заявил производитель;
• максимальное, предельно допустимое, гарантирующее исключение аварийных ситуаций и неисправностей;
• опрессовочное, этим давлением происходит тестирование деталей агрегата на производстве,  оно может превышать рабочее в 1,5 раза.

Почему в настенном приборе падает давление? Для начала разберемся, какие виды бывают и как они влияют на работу техники.

• Статическое. Чем больше высота, тем выше показатели. С каждым метром идет повышение на 0,1 бар.
• Динамическое. Принудительная работа насоса создает номинальный напор в закрытой системе.
• Рабочее. Включает два вышеуказанных варианта.
• Избыточное. Определяется манометром как разница между атмосферным и зафиксированным.
• Номинальное. То, которое указал производитель в документации к конкретной модели.
• Максимальное. Тот максимум, который допускается во избежание поломок и аварий.
• Опрессовочное. Используется на производстве при проверке техники.

В контуре отопления показатели измеряются атмосферами

Они могут быть различаться; важно, чтобы значение не превышало допустимые максимальный и минимальный пороги. Низкое значение возможно только при закачке теплоносителя в контур. В остальных случаях оно не должно отклоняться от нормы

В остальных случаях оно не должно отклоняться от нормы.

• Динамическое давление – это давление в теплоносителе, которое проходит по трубопроводу и другим элементам системы отопления;
• Статическое давление – это давление теплоносителя на отопительную систему. Причем теплоноситель находится в состоянии покоя;
• Максимальное давление. При таком рабочем давлении прибор может работать. Если же стрелка поднимается выше указанного уровня, оборудование прекращает свою работу.

Для каждого прибора устанавливается свое значение минимального и максимального давления. Минимальное давление может быть только при начале работы газового котла. По мере нагревания теплоносителя давление должно равняться нормальному рабочему. Если такое значение занижено или превышено, следует рассмотреть причины неправильного давления отопительного прибора.

Высокое давление в отопительной системе обеспечивает безопасность и более высокую температуру кипения теплоносителя, следовательно, повышается экономический эффект установки, а снижение давления ведет к проблемам в системе. Поэтому разберем, почему падает давление в системе отопления двухконтурного котла и как его поднять.

Контроль параметров котельного агрегата осуществляется измерительными приборами – манометрами, основными и дополнительными. Если манометр должен входить в мероприятия по КИПиА, то выбирают модели с электронными датчиками.

Факторы, которые влияют на давление внутри контура:

• Воздействие теплоносителя на стенки элементов сети отопления;
• Высота заложения труб, подвешивания радиаторов и котлоагрегата;
• Конструкция магистральных участков трубопровода.

Величина давления для автономного отопления не нормируется. Допустимые значения параметров сети рассчитывают на основании данных конкретно взятого объекта:

• Тип котла, характеристики труб (диаметр, наличие армирования и др.), тип и количество радиаторов;
• Место установки оборудования, протяженность контура;
• Этажность дома;
• Параметры и состояние внешнего водовода.

Важно знать! Напор в системе определяется самым низким показателем (как, правило, в самой удаленной точке). В прямой и обратке разница напора должна составлять до 0,3…0,5 атм для реализации нормальной циркуляции рабочей жидкости. Подключение одноконтурного и двухконтурного котла

Подключение одноконтурного и двухконтурного котла

Причины падения давления в контуре:

1. Наличие утечек в трубопроводе;
2. Нарушение работы котла, трещины на поверхности теплообменника;
3. Нарушение работы мембранного клапана, отвечающего за безопасность котельного оборудования;

Выход из строя мембраны расширительного бака; Разгерметизация контура подачи горячей воды.

Почему поднимается давление в настенном котле

В редких случаях возникает обстановка, когда показания манометра неожиданно увеличиваются в два раза. Это может быть связано с одним из трёх факторов:

1. Измеритель сломался и показывает неправильные цифры.
2. Кран подпитки не выдерживает напора и начинает капать.
3. Вторичный теплообменник вышел из строя.

Проблема заметнее около вентиля сброса. Если устройство стало вести себя необычно: выбрасывать вместе с воздухом часть воды, скорее всего, в системе повышено давление. В этом случае нужно взглянуть на показания манометра.

Чтобы решить проблему открывается кран Маевского на радиаторе и сбрасывается давление до нормального. Затем некоторое время наблюдают за показателями: если они растут, значит, проблема не в устройстве измерения.

Рекомендуется сильнее затянуть кран подпитки. Если ничего не изменилось, следует ознакомиться с руководством по эксплуатации. В нём описана гидравлическая схема, которую нужно изучить.

Вопросы и ответы

Часто слышу булькающие звуки в расширительном бачке, после чего немного падает давление на манометре. Через время, когда включается котел, давление выравнивается. В чем может быть причина?

Нужно проверить на работоспособность расширительный бак. Для этого нужно сделать прокачку насосом с фиксацией данных его давления. Если он по каким-то причинам не держит давление даже при отсутствии воды, потребуется замена.

Когда на улице сильные морозы, я доливаю в бак воду каждые 3-4 дня. Она так быстро испаряется или нужно искать другую причину?

Если падает давление на манометре и в системе недостаточно жидкости, нужно искать течь. Возможно, это небольшие дырочки, вода из которых сразу же испаряется, поэтому вы не видите ожидаемых луж. Проверьте все стыки и радиаторы, после чего продиагностируйте сам расширительный бак.

Давление на манометре резко падает, когда я открываю горячую воду. Котел двухконтурный. Сразу же снижается температура в батареях. В чем причина?

Такие признаки указывают на спуск воды из системы в центральный водопровод. Проверьте, закрыт ли кран подпитки и исправен ли он.
