Рекомендации по обустройству скважины под воду с кессоном

Монтаж кессона для скважины

Для начала выкапывается яма вокруг обсадной трубы. Размер ямы должен быть чуть больше кессона, чтобы он без труда туда вошел. Например, под кессон размером 1.25 х 1.25 м, копают яму 1.5 х 1.5 метра. Меньше точно не нужно. Обсадная труба обрезается на половину своей высоты. Если трубу не обрезать, то, опустив на нее кессон, она будет торчать через горловину кессона, и будет мешать туда залезть.
После того, как обрезали трубу, на нее ставят кессон.
По-хорошему монтаж кессона для скважины нужно производить манипулятором, в этом случае все будет быстро, аккуратно и ничего не повредится, а значит он простоит весь срок службы.

Обычно на дачах, ради экономии, собирают группу рабочих, которые устанавливают его вручную. Например, вес металлического кессона 1.25 х 1.25 метра, высотой 2 метра и с толщиной металла 3 мм — более 250 кг, поэтому возникают сложности с аккуратным переносом (обычно его тащат или катят, если это бочка). В процессе такого перемещения кессон царапается, отваливается краска, рвется гидроизоляция, но это мало кого волнует. Затем, рабочие пытаются вручную установить его на трубу

Иногда с первого раза не попадают… В итоге, в местах повреждений гидроизоляции, начинает образовываться коррозия, кессон гниет, и уже не имеет значения какой толщины его стенка.

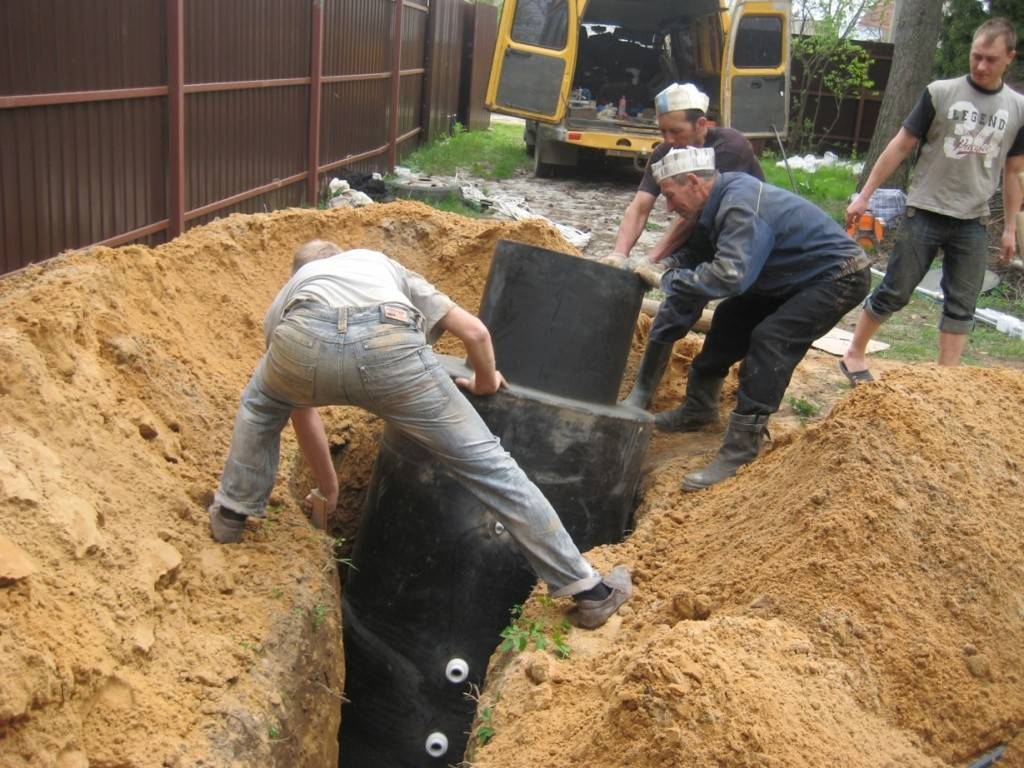

Устанавливать кессон вручную нужно очень осторожно

Далее, установив кессон на обсадную трубу, происходит сварка трубы в кессоне по внутренней гильзе. Это уберегает гидроизоляцию. Если ваш кессон дешевый и гильзы под трубу нет (вырезано отверстие в полу), то трубу обваривают как получится.

После всего этого, обсадную трубу обрезают на нужную высоту и ставят оголовок. Затем уже делают разводку на все потребители.

Как подобрать оборудование для подачи воды

Автономное водоснабжение комплектуется следующим набором оборудования:

  1. Насос. Для подачи воды из скважины применяются погружные или поверхностные модели.
  2. Автоматика. Предназначена для управления помпой, что обеспечивает защиту двигателя от перегрузок.
  3. Гидроаккумулятор. Бывает открытым или закрытым. Более удобными считаются закрытые мембранные баки, благодаря которым рабочее давление сохраняется на одном уровне. Для установки емкости открытого типа выбирают самый высокий участок водопровода. Чаще всего это – чердак или потолок последнего этажа. Закрытые накопители не имеют ограничений по месту монтажа.

На процедуру, как оборудовать скважину для воды своими руками, напрямую влияет особенности места размещения оборудования, и конкретные модули, которые будут для этого использоваться.

Из чего изготавливают кессоны?

Резервуар, в котором размещается оголовок скважины и все остальное оборудование, должен быть герметичным, способным сохранить внутри себя положительные температуры и долговечным

Еще одно важное свойство кессона – устойчивость к внешнему воздействию, например, к давлению грунта. Для изготовления камеры могут быть выбраны разные материалы

Каждый из них имеет свои преимущества и недостатки, рассмотренные в таблице.

Таблица 1. Плюсы и минусы кессонов из различных материалов.

Материал для изготовления резервуараПреимуществаНедостатки
Бетонные кольцапрочность;необходимость привлечения спецтехники для монтажа из-за тяжести колец приводит к повышению затрат;
Монолитный бетонпреимущества те же, что и у бетонных колец.из-за веса могут прогнуться трубы при усадке;
Кирпичная кладкаэкономичность; долговечность; прочность; устойчивость к коррозии; способность сохранять тепло без дополнительной теплоизоляции.гигроскопичность бетона требует внешней гидроизоляции;
Пластмассовая емкостьпластик не пропускает воду; простота в транспортировке и установке; долговечность; устойчивость к коррозии.невысокая теплоизоляция;
Металлический резервуардешевизна; простота монтажа; прочность.возможность подтекания грунтовой воды в местах стыков между кольцами.

Выбор материала определяется вашими строительными навыками, бюджетом и особенностями климата и грунта. При установке кессона своими руками нужно учитывать как общие закономерности монтажа, так и специфику материала.

Обвязка скважины на воду при подключении трубопровода

Предлагаем рассмотреть варианты обвязки скважины на воду при подключении трубопровода. Для этого рассмотрим основные этапы обвязки и главные узлы.

Открытый летний вариант

Этот вариант подходит для дачной эксплуатации. Здесь приямок не обустраивают, а лишь надевают оголовок обсадной колонны на трубу, производят правильный монтаж насоса, выводят шланг на поверхность. Далее, при помощи соединительной муфты, подключают дополнительный шланг, который подводят к гидроаккумулятору либо используют непосредственно по принципу “насос в розетку”.

Вставили насос розетку – вода начинает идти из шланга с напором, характерным для конкретной модели оборудования. Этого будет достаточно для полива огорода.

В летний период обвязка не предполагает углубление шланга в грунт, что потребует слить воду с наступлением заморозков. В противном случае шланг может разорвать под давлением расширяющегося льда.

Приямок

Под приямком понимается углубление около скважины. Как мы и говорили ранее, глубина приямка должна быть не менее 1,6 м, но рекомендовано копать до 2 м. Приямок может быть оборудован из колодезных колец, выложен кирпичом, обустроен при помощи отработанных покрышек грузовых автомобилей либо залит под опалубку.

Всё это осуществимо сделать своими руками, за исключением установки колодезных колец, когда потребуется применять спецтехнику.

Подробные рекомендации о том, как самостоятельно сделать скважинный приямок (кессон) из кирпича, бетонных колец и прочих материалов, мы привели в этом материале.

Устройство кессона для водоснабжения частного дома от скважины

Самый простой и доступный способ обвязки кессона (приямка) скважины на территории частного дома – это выложить его из красного рядового кирпича. Кладется в один кирпич, предварительно выкопав траншею нужного размера.Выкапывают на глубину до 2 м, сторонами прямоугольника порядка 1-1,5 метров. Этого достаточно для удобства во время земляной работы и дальнейшей установки оборудования (рекомендации о том, как правильно выбрать оборудование для скважины с кессоном, мы приводили в отдельной статье). Кессон накрывается плитой, в которой делают отверстие для люка. Далее обсадную часть выступающей трубы срезают, устанавливают оголовок скважин и выполняют монтаж насоса.

Скважинный адаптер

Говоря о скважинном адаптере, имеют в виду угловой переход, который позволяет направить шланг из колонны скважины непосредственно в дом. Зачастую этот элемент либо устанавливают отдельно, либо он уже встроен в оголовок скважины. Его основная задача заключается в герметичности поворота, что особенно актуально при обустройстве незамерзающего водопровода. Монтаж скважинного адаптера выполняется в приямке.

Пример обвязки скважины на воду:

Как сделать металлический кессон своими руками

Кессон с металлическими стенами – самая дорогостоящая конструкция, особенно если толщина стальной плиты равна 3мм. При этом конструкцию можно выполнить в различных формациях:

  1. прямоугольник;
  2. квадрат;
  3. круг.

Такие системы следует делать по предварительно изготовленным рисункам-чертежам.

Материалы и инструменты

Металлическую скважинную систему следует мастерить с использованием различных типов труб:

  1. Горловинная труба (длина – 40см., Ø отверстия 60 см).
  2. Трубка стальная (длина – 200см, Ø125 см).

Необходимые материалы:

  • трубы-гильзы под обсадку;
  • металлопрокатные листы (толщина от 3 до 5 мм);
  • трубные обрезки;
  • теплоизоляционный материал;
  • прутки либо арматура (Ø1см);
  • защитные от коррозии составы;
  • сварка;
  • брусы из дерева;
  • болгарка;
  • электродрель со сверлами.

Герметичное дно можно будет изготовить с помощью газового резака или бензореза. Эти же инструменты пригодятся для монтажа круглого резервуара.

Подготовительные работы

Алгоритм проведения начальных работ следующий:

  1. Разметка с рытьем котлована, выравнивая дно до нужного уровня.
  2. Обрезка трубы-обсадки на 50-и сантиметровую высоту.
  3. Подготовка металлических элементов кессона с параллельным очищением их от ржавчины.

Инструкция по изготовлению

Сначала делают люк и основание кессона. Люк устанавливаем после, а пока вырезаем для обсадки отверстие нужной величины. Далее последовательность работ такая:

  1. Монтаж с помощью двухстороннего сварного шва основной колонны-гильзы.
  2. Подготовка согласно размерам стен металлопроката.
  3. Вырезка отверстий в боках для дальнейшего монтажа бочат (гильз), куда будут вставляться кабельные вводы или трубопровод.
  4. Установка пола и боков конструкции для скважины.
  5. Монтаж крышки с оголовком.
  6. Вварка горловины, вентиляционных приспособлений и пенала.
  7. Приварка к стенам установки бочат.
  8. Прикрепление люка либо крышки к оголовку.

Допускается приварка по бокам металлических петель–креплений подъемника.

Подъемным краном устанавливают металлический каркас на постоянное место эксплуатации. Затем сваривают трубу-обсадку с пеналом. Далее герметизируют участки соединения кабеля и трубопровода, а затем всю конструкцию засыпают грунтом.

Процесс изготовления металлического кессона для скважины:

Что такое кессон для скважин

Это утепленное сооружение, в котором размещают все оборудование для функционирования скважины. При желании домашний мастер может изготовить своими руками кессон, не пользуясь услугами специалистов. Существует четыре варианта такой конструкции. Для их строительства требуются разные строительные материалы.

Кессон надежно защищает размещенное в нем оборудование от проникновения воды. Изначально данные конструкции использовали только для проведения подводных работ. Но со временем для этих изделий нашлись иные сферы применения. Например, их стали монтировать на оголовок водозаборных скважин.

Кессон стандартно имеет несложную конструкцию. Его сверху закрывают люком, который не только защищает оголовок от проникновения грунтовых вод, но и от влияния минусовых температур. Посредством него человек может проникнуть внутрь камеры, чтобы произвести текущее обслуживание или ремонт.

Данные параметры при изготовлении кессонов для скважины своими руками выбраны были не случайно. Такая его высота объясняется необходимостью обеспечить защиту оборудования, установленного в нем от воздействия отрицательных температур. Место врезки трубы водопровода и монтаж оголовка на скважину следует делать ниже, чем находится уровень промерзания грунта, обычно это около 1 – 2 метров. Именно на такой глубине располагают дно камеры.

Диаметр кессона, равный минимум одному метру, тоже не случайный. Его нужно делать таким, чтобы для размещения человека, спустившегося вниз, и монтажа соответствующего оборудования было достаточно пространства.

Делая выбор, следует помнить, что маленькой емкостью будет неудобно пользоваться, а слишком большая обойдется владельцу загородного дома в значительную сумму, поскольку герметичные камеры являются дорогостоящим приобретением.

Загубленный в грунт кессон выполняет важные функции:

  1. Защищает оборудование от негативного влияния холодных погодных условий. В зимнее время вода из скважины, подвергаясь воздействию низких температур, может замерзать и повредить трубопровод, а иногда и разорвать его.
  2. Является защитой от грунтовых вод. Особенность конструкции не допускает попадания жидкости из почвы в оголовок и тем самым продлевается время работы оборудования.

Помимо этого, особенности устройства кессона позволяют размещать в нем всю аппаратуру, необходимую для функционирования скважины, в том числе насос, разные системы водоочистки, трубы и автоматику, запорную арматуру, оснащенную пневматическим или электрическим приводом.

Поскольку камера влагонепроницаема, она защищает все вышеперечисленное оборудование от несанкционированного доступа. Конструкция не дает проникать внутрь насекомым и грызунам. Сооружения, изготовленные из материалов с высоким значением теплоотдачи, необходимо утеплять. Для теплоизоляции подходят исключительно не гигроскопичные материалы.

Назначение обустройства скважины

Обустройство скважины на воду своими руками начинается по завершению бурильных работ. Эта процедура подразумевает приобретение и монтаж подходящего оборудования, предназначенного для перекачки воды внутрь дома.

Чтобы обустроить скважину на воду после бурения, как правило, необходимо выполнить следующие функции:

  • Почистить точку водозабора и обеспечить его защиту от загрязнения. Проводятся мероприятия по защите скважины от пыли, дождя, весеннего снеготаяния.
  • Утеплить источник водоснабжения, насос и трубы. Это сохранит их от замерзания в зимнее время.
  • Создать предпосылки для быстрой коммутации и обслуживания используемых для водоснабжения агрегатов.

Точкой размещения оборудования для подачи воды выбирают участок рядом со скважиной, или ближайшую постройку (дом). Это условие не относится к насосной установке. Первый вариант предполагает наличие возле гидротехнического сооружения помещения, которое смогло бы вместить все приборы. Однако даже в тех случаях, когда обвязка размещена в доме, наличие небольшого помещения возле устья скважины на порядок упрощает работы по установке и обслуживанию насоса. Чтобы ввести в готовый ствол водопроводную трубу или провести проводку для погружной помпы, лучше выбрать момент во время бурения и обустройства скважины.

Кессоны

Кессон представляет собой объёмную камеру, монтируемую в углублении вокруг оголовка. Она может быть пластиковой, бетонной или металлической. Главная задача кессона – защитить верхнюю часть обсадной трубы и стыкующегося с ней трубопровода, снабжающего водой дом, от внешних воздействий.

Какие это могут быть воздействия? Прежде всего, это обеспечение стабильного температурного режима, не допускающего перемерзания водопровода в зимнее время. Для этого кессон тщательно утепляется и снабжается герметично закрывающимся люком. Также рекомендуется заглублять его ниже уровня промерзания почвы, и уже в этом месте оборудовать отвод к домашнему трубопроводу.

Другая функция кессона заключается в защите скважины от разных внешних загрязнений. Благодаря герметичной крышке, внутрь оголовка не будет заноситься пыль и мелкий мусор, не будут попадать дождевые и талые стоки. Этим обеспечивается чистота питьевой воды, подаваемой в дом, предотвращается возможное заражение ее патогенными микроорганизмами.

Также кессон создает защиту частей скважины от механического воздействия, различных падающих предметов, способных повредить трубу или оголовок. Например, при нечаянном наезде автомобилем, или в результате падения на них разных массивных предметов, таких как крупные ветки или элементы кровли при сильном ветре. Все жизненно важные части системы водоподачи в данном случае располагаются под землей, а снаружи защищены кессонной камерой, лишь слегка выступающей над уровнем почвы.

Несмотря на компактные размеры, внутренний объем кессона вполне достаточен для размещения в нем оборудования для водоподачи:

  • насоса, если применяется его наружный вариант;
  • гидроаккумулятора;
  • фильтрующих устройств;
  • и системы автоматического управления.

Здесь они будут достаточно защищены от воздействия минусовых температур и возможного причинения механических повреждений.

Разновидности кессонов

На рынке сегодня представлены кесонные конструкции нескольких типов, различающихся, в основном, материалом изготовления.

Бетонные кессоны

Они представляют собой защитную камеру вокруг скважины, которая монтируется из уже готовых железобетонных колец. Реже ее стенки заливаются из монолитного бетона, в установленную заранее опалубку.

Такие конструкции долговечны, практически не подвержены разрушительному воздействию сырости, и при утеплении обеспечивают приемлемый уровень теплозащиты скважины и всего оборудования. Недостаток бетонных конструкций заключается в сложности их монтажа. Самостоятельная заливка бетонного кессона займет довольно много времени, а установка готовых бетонных колец невозможна без привлечения подъемной спецтехники.

Металлические кессоны

Металлические конструкции могут иметь различные размеры и форму – в виде цилиндра или прямоугольника, и изготавливаются из листовой стали и каркасных уголков. В продаже имеются уже готовые, заводские образцы. Хотя, при наличии материала, сварочного аппарата и должного умения, не составит труда изготовить такую защитную камеру для скважины своими руками.

К недостаткам этого варианта следует отнести слабую устойчивость металлических кессонов к коррозии. Для защиты от внешних грунтовых вод и от конденсата, поверхность металла с обеих сторон должна обрабатываться влагоотталкивающими смесями

Также необходимо уделить особое внимание созданию теплоизоляционного слоя, поскольку металл является хорошим проводником холода

Пластиковые кессоны

Наиболее предпочтительный вариант для установки на участке — это пластиковые кессоны. Сегодня в продаже имеются самые разные модели, изготовленные из полимеров. Можно приобрести цельнолитые варианты, либо секционные, набирающиеся из отдельных пластиковых колец.

Цена установки обойдётся здесь гораздо ниже, чем у бетонного или стального варианта, поскольку монтаж пластикового кессона может производиться вручную, без привлечения подъемного крана.

Пластик не боится сырости, поэтому обработка гидрофобными составами не потребуется. Единственно, о чем нужно будет позаботиться при монтаже полимерного кессона, это надежная теплоизоляция.

Хорошо, с кессонами разобрались, давайте теперь рассмотрим особенности другого варианта обустройства скважины — скважинных адаптеров.

Что такое кессон

Для того чтобы автономная система водоснабжения радовала своей надёжной, безотказной работой, при её обустройстве требуется продумать не только технические моменты, но и вопросы, связанные с установкой и защитой оборудования от действия внешних факторов. Несмотря на то, что подземные водные горизонты залегают на значительных глубинах, оборудование для бесперебойной подачи воды устанавливается на поверхности. Конечно, если забор воды происходит рядом с домом, то есть возможность установить гидроаккумулятор и автоматику в подвале здания. Если же скважина находится на значительном удалении, то необходимо защищать трубы, устье скважины и насосное оборудование от влаги и воздействия низких температур.

Кессон является неотъемлемой частью системы автономного водоснабжения загородного участка

В целях предотвращения пагубного воздействия атмосферных осадков и мороза на устройства системы автономного водоснабжения над скважиной устанавливают кессон. Фактически он представляет собой большой утеплённый резервуар, обустроенный на достаточной глубине. Благодаря утеплению стенок и крышки ёмкости, всё установленное в ней оборудование может функционировать круглый год. К преимуществам этого сооружения можно отнести не только возможность установки и защиты гидроаккумулятора и устройств автоматики, но и обеспечение удобного доступа для их обслуживания и ремонта.

Виды кессонов

Стандартные габариты кессонов различных типов

Кессоны могут быть металлическими, бетонными (железобетонными) или кирпичными. Очень удобными в установке и эксплуатации являются пластиковые ёмкости, появившиеся в торговой сети в последние годы. По форме все защитные сооружения можно разделить на несколько типов:

  • круглые приямки — чаще всего изготавливаются из бетонных колец или пластика;
  • квадратные кессоны — сваренные из металлических листов, кирпичные, бетонные или пластиковые резервуары;
  • прямоугольные резервуары — изготавливаются преимущественно из тех же материалов, что и квадратные изделия, но используются в случае установки дополнительного оборудования — расширительных баков, фильтров и т. д.

Кессоны из металла находятся на вершине рейтинга устройств этого типа. Чаще всего для их изготовления используют конструкционную или нержавеющую сталь, а также сплавы на основе алюминия. Благодаря своей прочности, металл отлично противостоит механическим нагрузкам, а его гибкость позволяет противостоять появлению трещин. Для изготовления металлических кессонов используют стальной прокат толщиной не менее 3 мм. После сварки кессон окрашивают внутри, а снаружи наносят антикоррозионное покрытие. Это позволяет ёмкостям служить десятки лет, оправдывая довольно высокую стоимость изготовления.

Пластиковый кессон имеет множество преимуществ перед другими конструкциями

Пластиковые ёмкости имеют самые высокие эксплуатационные показатели, отличную гидро- и теплоизоляцию, небольшой вес и длительный срок службы. Их стоимость ниже металлических и железобетонных аналогов. Если же искать вариант, подходящий для изготовления своими руками, то нет ничего проще и дешевле кессона, построенного из кирпича или бетона.

Устройство и особенности приямков для скважин

Кессон, в первую очередь, должен обеспечивать плюсовые температуры внутри, поэтому ёмкость делают герметичной, а утепление ей обеспечивает установка в нижних, незамерзающих слоях грунта. Поскольку оголовок, необходимый для доступа к насосному оборудованию, выводят на поверхность, то кессон оборудуют теплоизолированной крышкой откидывающегося типа или съёмным люком. Нередко спускная дверь представляет собой двойную конструкцию — одна крышка оголовка обустраивается на уровне грунта, а вторая — примерно на 20 – 30 см выше. Кроме этого, конструкция оснащается вентиляцией, предусматриваются выходные отверстия (так называемые гильзы, ниппели или бочата) для горловины скважины, водопровода и ввода питающего кабеля. Нередко рядом с крышкой устанавливают выход с шаровым краном — некое подобие водопроводной колонки. Такая конструкция позволяет производить отбор воды для полива и хозяйственных нужд в летнее время.

Схематическое изображение кессона для скважины

При сооружении кессона обязательно учитывают размер напорного бака и установленного оборудования. В зависимости от этого ввод обсадной трубы смещают в сторону от центра резервуара, чтобы обеспечить удобный доступ для обслуживания системы водоснабжения. Все бочата ещё на стадии монтажа ориентируют в нужную сторону и тщательно герметизируют, чтобы не допустить попадание грунтовых вод внутрь конструкции.

Кессон и его установка

Кессоны

Отметим сразу, что кессон монтируется не во всех случаях. Если поблизости есть отапливаемое помещение, в котором можно поместить все оборудование, то от установки этой емкости можно отказаться. Это позволит сэкономить средства и время, затраченные на рытье котлована и монтаж кессона.

Схема устройства кессона

Но чаще всего установка защитной емкости для скважины является обязательным мероприятием.

Для начала нужно приобрести сам кессон, который может быть округлого или прямоугольного сечения и изготовлен из различных материалов.

Пластиковый кессон очень удобен для самостоятельного монтажа благодаря небольшому весу. К плюсам относится долговечность, герметичность и неплохие теплоизолирующие свойства. Но в связи с небольшой массой кессон под действием грунтовых вод может всплыть. С этим помогает бороться бетон: на дне котлована сооружают бетонное основание, к которому крепится резервуар. В продаже есть готовые емкости, а можно сделать их из пластиковой трубы большого диаметра самостоятельно.
Пластиковый кессон

Очень популярны кессоны металлические. Их можно изготовить из листов стали толщиной в 0,4 см

Листы нужно будет сварить друг с другом.
Металлический кессон
Обратите внимание! После сварки обязательно обработайте полученный короб изнутри и снаружи антикоррозийной жидкостью. .

Ранее кессон делали в основном из железобетонных колец

Но обустройство его из этого материала было делом хлопотным и требующим участия грузоподъемной техники. Кроме того, столбы кессона склоны проваливаться и деформироваться под собственным весом. Зато такой резервуар долговечный.

Какой бы вы ни выбрали кессон, принцип монтажа его одинаков. Так как в последнее время все чаще применяют пластиковые емкости, опишем монтаж именно их.

Монтаж кессона

Шаг 1. Для любого кессона в первую очередь роют котлован, от стенок которого до емкости должно быть порядка 0,3 м. Глубина ямы должна быть такой, чтобы горловина установленного кессона возвышалась над поверхностью земли минимум на 10 см. Это защитит резервуар от попадания в него талых вод.

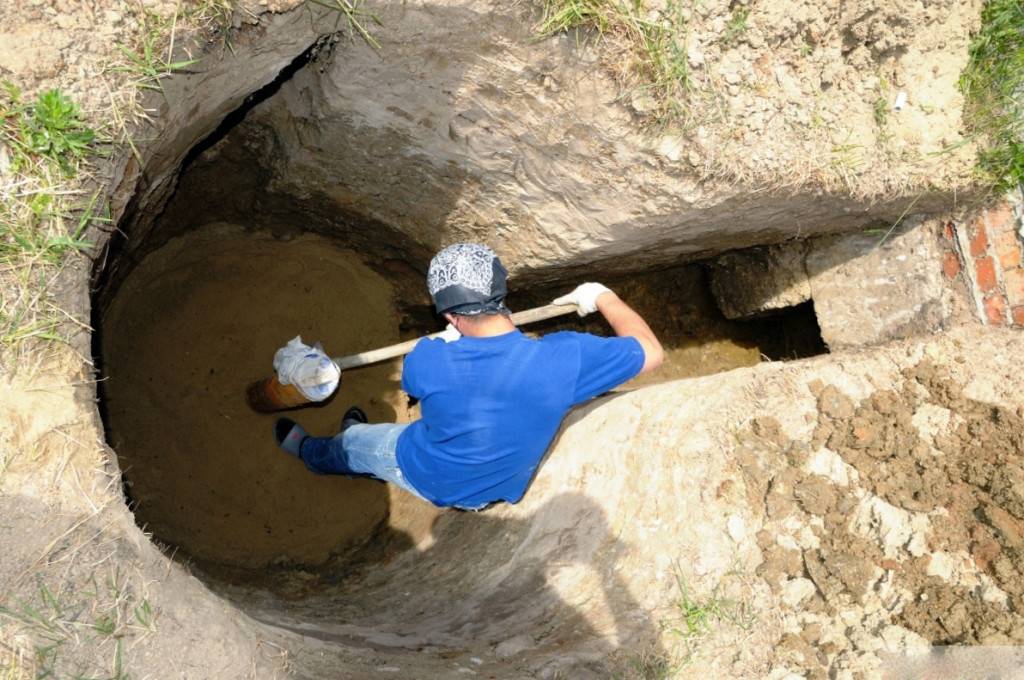

Котлован для кессона

Шаг 2. Если хотя бы в некоторые сезоны грунтовые воды поднимаются высоко, то они могут вытолкнуть емкость. Поэтому вокруг обсадной трубы скважины заливают на дно котлована ровное бетонное основание толщиной в 15 см.

Шаг 3. В дне кессона вырезают отверстие для входа обсадной трубы скважины. Если в резервуаре планируется разместить оборудование, включая гидроаккумулятор, то отверстие для скважины лучше сместить к одной из стенок емкости. Подготавливают отверстия для выходной трубы.

Шаг 4. Отпускают кессон на дно, следя за тем, чтобы отверстие в емкости было нанизано на обсадную трубу. Для этого можно над котлованом положить брусья, а на них установить резервуар. Постепенно раздвигая опоры, медленно отпускают емкость, совмещая ее с трубой.

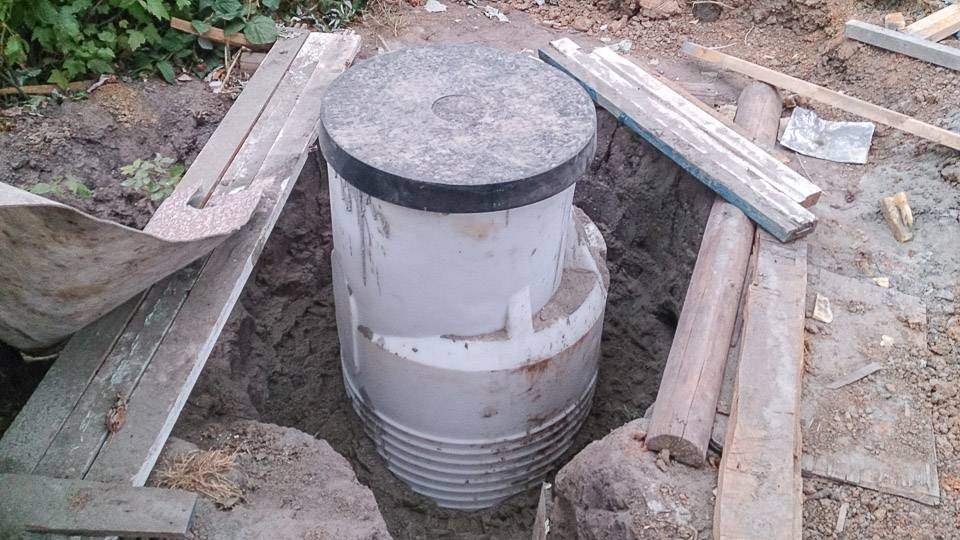

Отпускают кессон на дно

Отпускают кессон на дно

Шаг 5. Ровно устанавливают кессон в котловане по монтажному уровню.

Шаг 6. Обсадную трубу подрезают, подводят в емкость выходные трубы. Места соединения емкости со всем трубами герметизируют специальными оголовками.

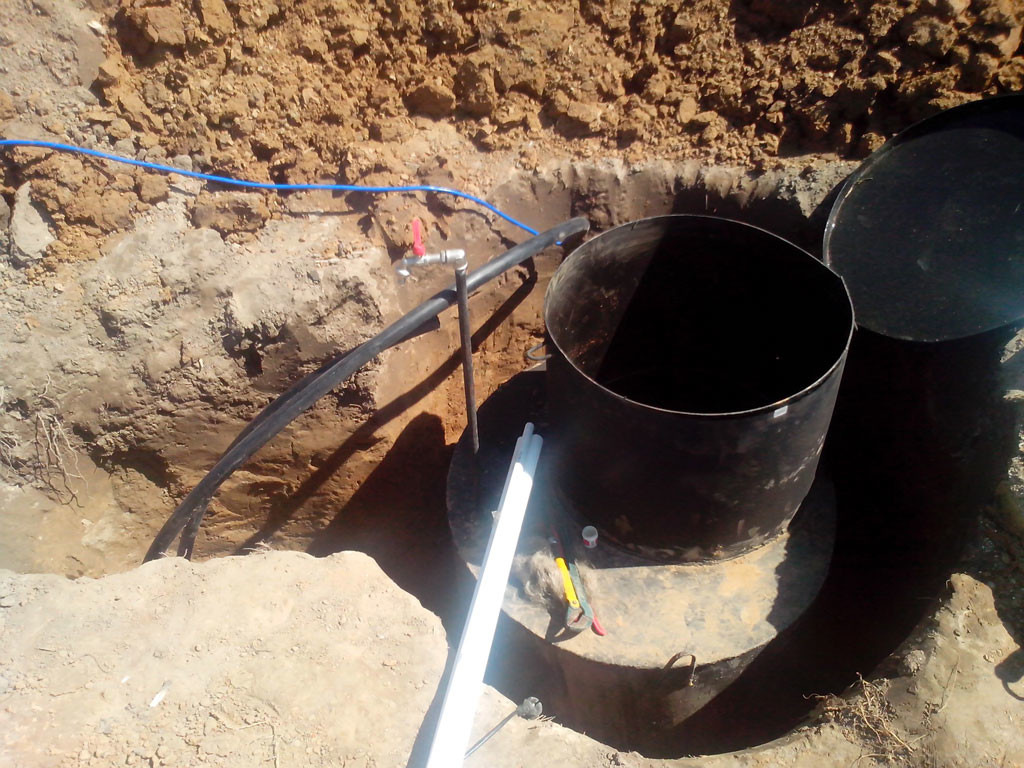

Электрические кабели, прокладка от здания к кессону

Обратите внимание! Если устанавливают металлический резервуар, то все места соединения входящих и выходящий труб с резервуаром сваривают. Шаг 7

Производят обратную засыпку резервуара. В плотном грунте для предотвращения деформации емкости вокруг кессона можно залить бетонную стяжку

Шаг 7. Производят обратную засыпку резервуара. В плотном грунте для предотвращения деформации емкости вокруг кессона можно залить бетонную стяжку.

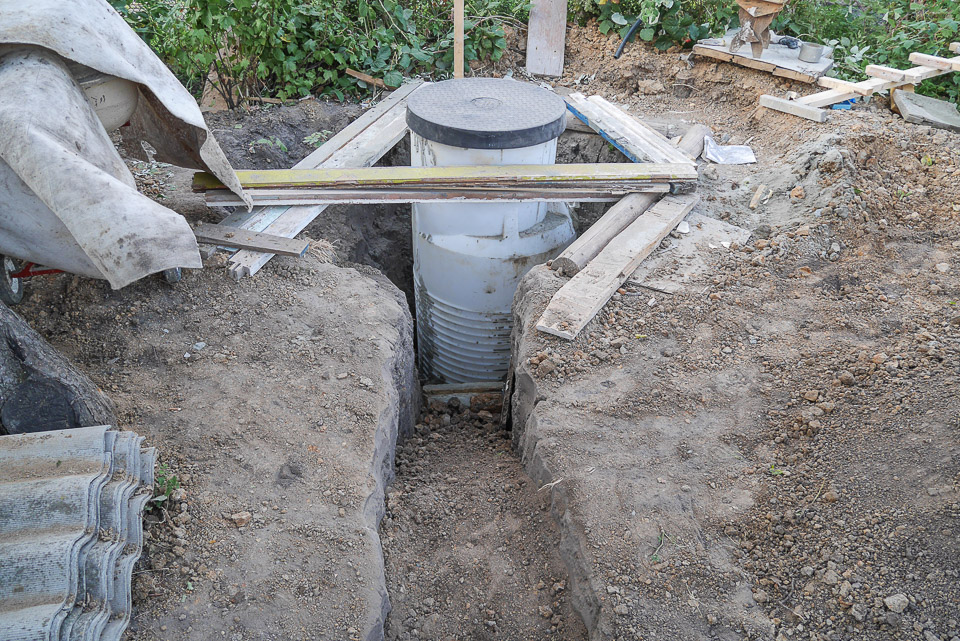

Обратная засыпка кессона

Обратная засыпка кессона

Утепляем горловину, и подводим внешнюю трубу полива

Установка кессона закончена. Теперь можно монтировать в него и скважину необходимое оборудование.

Оборудование в кессоне

Монтаж кессона и его подключение

Процесс установки для разных типов камер, в общем, аналогичен:

Котлован под конструкцию выкапывают больше ее самой минимум на 30 сантиметров, что помогает установить ее максимально точно, корректируя место совпадения трубы источника воды с гильзой для ее проведения

Кроме этого, будет возможность утеплить стенки или укрепить камеру, если планируется использовать пластиковый кессон под скважину.
Обсадную трубу отрезают, принимая во внимание будущую высоту пола конструкции.
На дно котлована укладывают песчаную подушку, имеющую толщину от 20 до 30 сантиметров. С целью уплотнения засыпку поливают водой.
Поверх засыпки создают бетонную плиту, непременно с армированием при помощи стальной сетки

Можно предварительно на ней расположить анкерные болты, необходимые для закрепления камеры. Но тут большая вероятность, что можно допустить ошибку.
Удобнее будет в первую очередь поместить кессон на место, после чего высверлить в бетонном основании отверстия для выполнения крепежа. Сейчас имеется большой выбор крепежных элементов, которые могут расширяться в процессе монтажа, когда их помещают в отверстия. Поэтому проблем с подбором подходящих крепежей не возникнет.

Несмотря на то, что в технологии установки разных типов кессонов много общего, имеются и особенности конструктивных схем.

Погружные насосы

Если глубина шахты превышает 10 м, оборудование для скважины под воду включает в себя погружной насос. Чтобы правильно подобрать оптимальную модель помпы и рассчитать высоту ее подвешивания внутри обсадной трубы, потребуется соответствующий опыт. В перечень обязательных приборов подачи воды входит гидроаккумулятор и автоматический модуль. Погружные насосы могут поднимать воду на большую высоту, по сравнению с поверхностными аналогами.

Кроме того, отсутствуют любые ограничения по точке монтажа закрытого гидроаккумулятора. Мембранную емкость и управляющие блоки разрешается устанавливать на любой дистанции от скважины: расстояние до точки водозабора не скажется на эффективности работы системы.

Создание герметичной конструкции из металла

Металлические емкости бывают самой разной формы, но ее обычно определяет материал, имеющийся у домашнего умельца в распоряжении. Если планируется сооружение четырехугольной камеры, тогда потребуется 3-5 миллиметровый металлопрокат и арматура или пруток, имеющий сечение 10 миллиметров.

При обустройстве круглой емкости для корпуса задействуют отрезки трубы диаметром 1250 миллиметров, а для горловины – около 600 миллиметров. При выборе формы будущей конструкции, необходимо помнить, что, чем меньше сварных швов, тем вероятность их разрушения меньше

Это очень важно для обеспечения ее герметичности.

Работу по созданию металлической емкости начинают с подготовки котлована. Его выкапывают с учетом глубины кессона для скважины. Дно котлована выравнивают по уровню и на расстоянии 40-50 сантиметров от него обрезают обсадную трубу и временно накрывают ее ветошью или куском пластика.

Подготовленные заранее металлические детали очищают от ржавчины и складывают на настил из досок, чтобы они в процессе работы не стали грязными. Сначала изготавливают дно, для чего подготавливают элемент требуемой формы и вырезают в нем отверстие под гильзу для обсадной трубы. Чтобы ее смонтировать, задействуют двусторонний сварочный шов.

При устройстве кессона четырехугольной формы боковые стенки выкраивают из металлопроката. Материал размечают и вырезают отверстия для ввода трубопровода и кабеля. Соединяют боковые стенки и днище.

Крышку емкости устанавливают на место. Не следует забывать, что сварочные швы, чтобы обеспечить конструкции герметичность, нужно делать только двухсторонними. Потом вваривают горловину, а под вентиляцию – пенал. Гильзы под трубопровод и кабель приваривают к стенкам кессона.

Закрепляют петли, сделанные из арматуры или прутка, предназначенные для крепления строп, а также крышку или люк и приступают к выполнению гидроизоляции. Наружные и внутренние швы полностью освобождают от шлака и несколько раз покрывают их защитным составом. Им же обрабатывают всю конструкцию.

Металлические камеры нужно тщательно гидроизолировать, при этом для наружных работ применяют битумную мастику, а для внутренних – грунтовку, краску и антикоррозийное средство. В случае необходимости кессон утепляют экструдированным пенополистиролом или другим изолятором, главное, чтобы этот материал не был гигроскопичным.

Когда конструкция из металла готова, ее опускают в котлован. Чтобы смонтировать кессон, следует использовать подъемный кран, который оснащен мягкими стропами. Над котлованом размещают деревянные бруски и на них устанавливают емкость

Потом подпорки убирают и осторожно и медленно опускают ее вниз, насаживая на обсадную трубу.

Сооружение, достигшее дна котлована, непременно выравнивают с использованием уровня. В гильзы заводят кабель и трубы. Проверяют качество гидроизоляции. Вновь обрабатывают участки, где при выполнении монтажа она была повреждена. Гильзу к обсадной трубе приваривают, или запенивают, если обсада изготовлена из пластика. Емкость после завершения герметизации места ввода кабеля и труб засыпают грунтом.

Существует много вариантов, как сделать своими руками кессон – из кирпича, бетона, металла, бетонных колец и других материалов. Если все работы выполнены правильно, герметичное сооружение надежно защитит оголовок скважины от промерзания и проникновения грунтовых вод, и тем самым обеспечит подачу чистой воды в бесперебойном режиме.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
