Какие неисправности реле давления воды для насоса могут быть?

Поиск решения…

Как известно, лень — двигатель прогресса! И постоянная потребность отключать и включать насос вручную наконец заставила мой мозг поискать на страницах интернета некое техническое решение, позволяющее защитить жилье от затопления.

К великому изумлению, просидев 2 часа перед компьютером, я так и не нашел того, что искал. Попадались разнообразные системы, позволяющие перекрывать краны подачи горячей и холодной воды в квартире, довольно интересные и грамотные решения, даже с беспроводными датчиками воды и автономным резервным питанием, но для моего случая все эти системы были непригодны.

Имея развитое логическое мышление (сам себя не похвалишь… ), знание азов электрики, а также небольшой опыт сборки радиоэлектронных схем, ну и, естественно, желание автоматизировать процесс отключения насоса в случае аварийной ситуации, было принято решение спроектировать и изготовить такую защитную систему самостоятельно.

Немного истории…

В недалеком 2011 году, когда дело дошло до благоустройства моего загородного дома, встал вопрос о водоснабжении. Было принято решение пробурить скважину, и установить готовую систему водоснабжения «Водомет ДОМ» от компании «Джилекс» с функцией автоматического поддержания заданного давления в системе и гидроаккумулятором на 50 литров.

Команда начинает бурить скважину

Сказано — сделано Скважина получилась глубиной в 21 метр. Высокий столб воды и хорошая динамика скважины позволили погрузить насос всего на 9 метров, и этого оказалось вполне достаточно для непрерывной подачи воды со скоростью 55 литров в минуту — заявленная скорость от производителя погружного насоса.

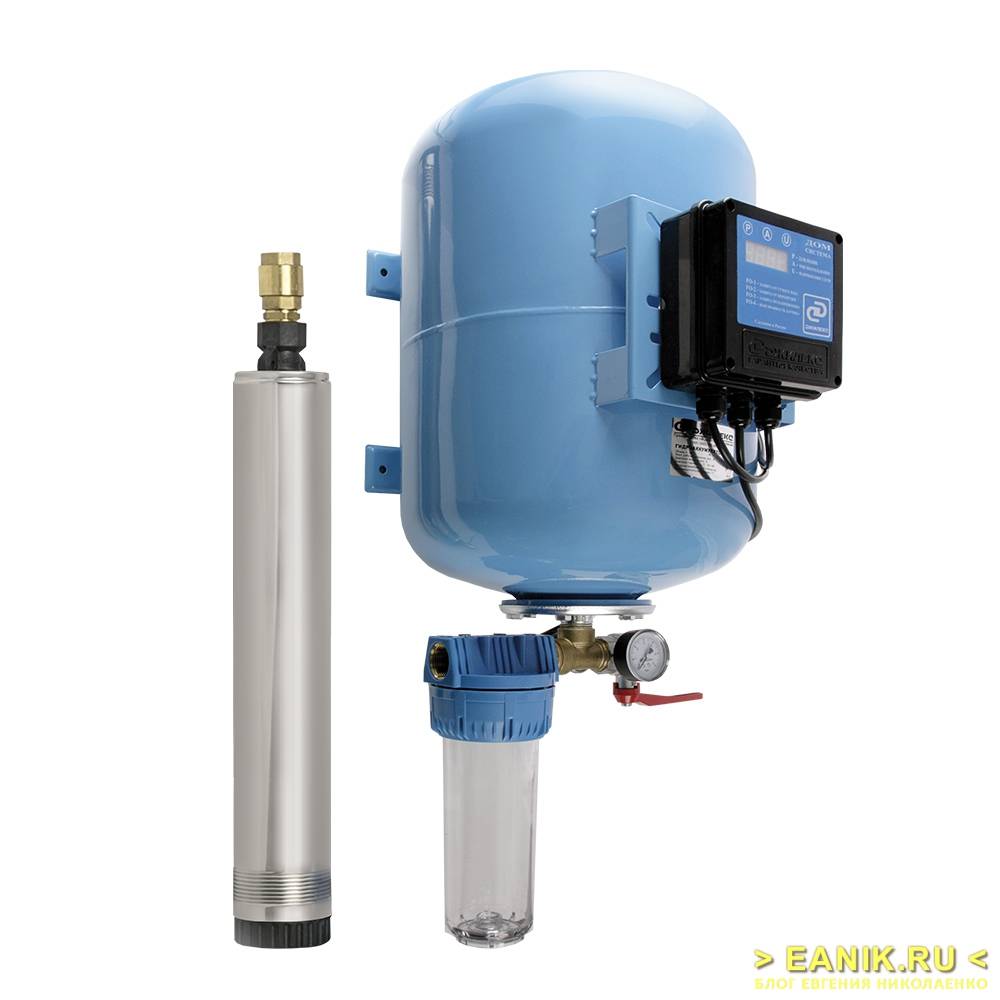

Система «Водомет ДОМ»Фото с сайта www.jeelex-pumps.ru

Спустя некоторое время после установки, наладки и пуска системы водоснабжения, как и было запланировано, в доме появилась сантехника, водонагреватель, стиральная машина и прочие прелести цивилизации. Вода лилась рекой — благо система слива и септик были спроектированы и построены еще на этапе застилки полов в доме.

Также хочется рассказать о том, каким способом фильтруется вода в моей системе. Поэтому, как будет время, я напишу отдельную статью на эту тему.

Список частых поломок

К характерным причинам неполадок в автоматике относятся:

  • подгоревшие контакты;
  • солевые отложения на спиралях;
  • засор и ржавчина гидравлического входа;
  • попадание в мембранный отсек песка, других инородных частиц и образование отложений;
  • неправильные механические настройки автоматики.

Еще одной причиной сбоя с прокачкой воды, не связанной напрямую с неисправностью самого реле, могут быть скачки напряжения в электросети.

Почему не работает и что с этим делать?

Если диагностика показала, что сама насосная станция исправна, то тогда следует обратить внимание непосредственно на реле давления. Алгоритм действий будет зависеть от того, как проявляется неисправность этого блока

Часто срабатывает

При стабильном давлении в гидробаке, главная причина самопроизвольных частых включений насоса — сбой настроек автоматики. Для регулировок к системе должен быть подключен манометр.

Наиболее востребовано в местном водоснабжении реле РДМ-5, с предустановленными настройками порогов срабатывания:

  • нижнее давление — 1,4 атм.,
  • верхнее — 2,8 атм.

Пошагово, это стандартное реле регулируется так:

  1. Снять крышку блока.
  2. Правым вращением гайки пружины большего размера поднять до нужного, например 3,8 атм., давление отключения. При этом поднимется и нижняя граница запуска.
  3. Левым вращением регулятора меньшей спирали установить нужную дельту давлений.

Спирали, особенно меньшая, очень восприимчивы к регулировкам, поэтому настраивать их следует очень аккуратно, с постепенным, по 45о оборотами закручиванием гаек.

Не отключает насос

К самым распространенным причинам несрабатывания реле на отключение насоса относятся:

  • Залипание и в, тяжелых случаях при мощных пусковых токах, оплавление контактов прерывателя. Если контакты не повреждены, то дефект устраняется их зачисткой тонкозернистой наждачкой, мелким надфилем или пилкой для ногтей.
  • Завышен перепад между порогами срабатывания реле. Следует выставить рекомендованные производителем или оптимальные для конкретного насоса настройки.

Желательно поддерживать дельту давлений в интервале от 1,2 до 1,6 атм.

Щелкает и часто отключается

На практике можно встретиться с еще одной неисправностью блока автоматики, отвечающего за давление воды, — периодическое щелкание.

Если причина не связана, как описывалось выше, с поломкой в самой системе водоснабжения, (чаще – завоздушивание) или отсутствие давления в гидробаке (порвана мембрана), значит дело в автоматике.

Обобщив многочисленные мнения по этой проблеме на форумах инженерной тематики, можно сделать вывод, что имеется только один возможный вариант ее решения — попытаться устранить частое срабатывание автоматики (щелкание) увеличением разницы порогов срабатывания реле.

Если проблема этим не решается, то — только замена блока.

Просто не срабатывает

Реле может не замыкается на включение по следующим причинам:

  1. Недостаточное напряжение в сети — автоматика требовательна к этому параметру.
  2. Окисление контактной группы — необходимо разобрать устройство и почистить контакты.
  3. Установлен завышенный предел давления отключения автоматики.
  4. Известковые и прочие отложения в пятивыводном штуцере с манометром, подключающем реле к насосу (пятернике), или забито отверстие мембранного отсека — необходимо снять реле и почистить деталь.
  5. Попадание песка в мембранную часть блока, что мешает воздействию диафрагмы на поршень. Последнее часто наблюдается, если насос закачал песок. Необходимо разобрать реле, аккуратно все вычистить и промыть.

Советы по правильной эксплуатации насоса

Избежать целого ряда неисправностей можно с соблюдением правил эксплуатации. Для каждого вида насоса есть рекомендации, которых стоит придерживаться. Только в этом случае вы можете рассчитывать на эффективную работу насоса с минимальными рисками поломок.



Обратите внимание на следующие советы:

  • под насос нужно соорудить жесткую и ровную поверхность. В рабочем режиме есть риски колебаний, вибраций, поэтому нужно исключить смещение оборудования;
  • включать насосную станцию вы можете только при плюсовых температурах. Замерзание приведет к выходу из строя насоса;
  • нельзя допускать перегрева насоса;
  • использовать минимальное количество перегибов в трубопроводной системе;
  • для системы трубопровода советуют выбирать металлические изделия или жесткие ПВХ;
  • на соединениях и изгибах больше всего рисков нарушения герметичности, поэтому нужно контролировать их состояние и вовремя проводить профилактику;
  • установите фильтр на насос. Это лучший способ защиты от загрязнения, что часто приводит к типичным поломкам;
  • оснастите насос автоматическим выключателем. При достижении критических показателей вы сможете рассчитывать на своевременную остановку рабочего режима;
  • помимо оптимальных температур нельзя забывать об уровне влажности.

Профессионалы рекомендуют проводить диагностику насосной станции. Минимум – 2 раза в месяц стоит фиксировать ее рабочие параметры, включая реле давления. В процессе эксплуатации в гидробаке может накапливаться воздух. Его обязательно нужно стравливать. Поступление воздуха препятствует бесперебойной подаче воды.

Конструкция и принцип работы

Прежде чем приступить к настройке реле, нужно разобраться в конструкции и принципе его работы. Конструкция реле достаточно проста и представляет собой контакты, подпружиненные пластиной, на которую действует давление воды .

  1. Корпус.
  2. Контактная группа для подключения насоса.
  3. Клеммы для подключения к сети питания.
  4. Клеммы заземления.
  5. Гайка для подключения реле к водопроводу.
  6. Пружина регулировки дифференциала давления.
  7. Пружина регулировки минимального давления.
  8. Узел, где находится поршень и мембрана.

На металлическом основании закреплена одним концом металлическая платформа, которая может подниматься и опускаться под действием поршня. Поршень приводится в движение давлением воды. На платформе установлено две пружины (6,7), большая пружина (7) противодействует силе поршня (воды) тем самым, уравновешивая его. Маленькая пружина (7) вступает в действие не сразу, а после того как платформа поднимется до определенной высоты, и как только платформа коснется меньшей пружины, поршню начинают противодействовать силы обеих пружин и противодействие силе поршня возрастет, с этого момента платформе нужно подняться совсем немного, чтобы контакты разомкнулись, и насос отключился. За размыкание и замыкание контактов отвечает небольшой шарнир с пружинкой. Как только платформа поднимается выше этого шарнира, контакты отскакивают вниз и электрическая цепь размыкается, как только действие силы поршня (воды) ослабевает, платформа опускается вниз и контакты замыкаются.

Комплектация насосной станции для дома

Понять, почему часто включается насосная станция при наборе воды, без знания ее конструкции и принципа работы непросто. Распространенные модели включают несколько узлов:

Помпа – классифицируется по типам (например, вихревая или центробежная), по месту расположения (поверхностная или погружная) и мощности. Для поддержания давления в системе используют дополнительные устройства. Гидроаккумулятор – бак с прочными стенками и резиновой мембраной служит для стабилизации водяного давления. Принцип работы: поступающая в емкость вода, растягивает упругую мембрану, после чего она стремится возвратиться в исходное положение, и выдавливает жидкость в трубопровод. Блок управления с механическим реле – отвечает за оптимальное функционирование гидроаккумулятора и помпы

Если насос стал чаще включаться, стоит уделить внимание регулировке пружин, чтобы задать уровень давления в автономном водопроводе

Любой дисбаланс регулировок, и пожалуйте, – работа всего комплекса под вопросом. Здесь ситуация в корне отличается от той, когда радиаторы горячие, а в квартире холодно – преждевременный износ и выход агрегатов из строя неизбежен. Например, обстоятельство, когда насосная станция часто включается и выключается при открытых кранах, говорит о несоблюдении дельты давлений воздуха в баке и момента срабатывания реле включения насоса.

Как показывает опыт общения с домовладельцами, не все понимают разницу между гидроаккумулятором и емкостью для воды. Тут все просто – гидравлический аккумулятор уменьшает число пусков помпы, чем увеличивает ее срок службы, и защищает от гидроударов. Емкость же служит для накопления воды на случай отключения электроснабжения. Поэтому выбирать объем гидробака нужно в зависимости от норм потребления

Ремонт реле давления насосной станции (видео)

Что же желать, если реле не настраивается? Вероятно, оно вышло из строя. Здесь существует два пути решения этой проблемы: покупка нового реле или ремонт существующего. В первом случае советуем присмотреться к современным и недорогим реле давления — стрелочным или цифровым.

Для тех, кто пока не хочет по той или иной причине менять уже морально устаревшее реле, рекомендуем воспользоваться методами ремонта и чистки реле давления РДМ-5.

Подробную процедуру ремонта вы найдете в этом видео:

В случае возникновения других неисправностей и неполадок насосной станции настоятельно рекомендуем прочесть статью, где подробнейшим образом рассмотрено, как выявить причину поломки и самостоятельно отремонтировать насосную станцию.

Забился штуцер реле

Неправильная настройка управляющего блока является распространенной причиной неполадок в работе помповой системы. В контрольных узлах подающего воду устройства минимальный и максимальный порог давления регулируется 2 пружинами, составляющими основу конструкции реле:

Забился штуцер реле.

  • деталь большего размера выполняет функции определения нижней границы напора жидкости в магистрали;
  • меньший элемент несет ответственность за разницу предельных показаний между максимумом и минимумом.

Некоторое количество воздуха проникает в подающий трубопровод при падении уровня воды в колодце или автономной скважине, вызывая сбой первоначальных настроек блока управления. Для возобновления правильной регулировки рекомендуется опустить всасывающий патрубок немного глубже исходного положения, добавить жидкости в систему и произвести включение водяного насоса.

Настраивают контрольный узел вращением специальных гаек, расположенных на поверхности управляющего блока, в требуемую сторону. Значок на приборе «+» указывает направление для повышения напора, обозначение «-» предназначено для снижения показателя.

Почему не работает и что с этим делать?

Если диагностика показала, что сама насосная станция исправна, то тогда следует обратить внимание непосредственно на реле давления. Алгоритм действий будет зависеть от того, как проявляется неисправность этого блока

Часто срабатывает

При стабильном давлении в гидробаке, главная причина самопроизвольных частых включений насоса — сбой настроек автоматики. Для регулировок к системе должен быть подключен манометр.

Наиболее востребовано в местном водоснабжении реле РДМ-5, с предустановленными настройками порогов срабатывания:

регулируется так:

  1. Снять крышку блока.
  2. Правым вращением гайки пружины большего размера поднять до нужного, например 3,8 атм., давление отключения. При этом поднимется и нижняя граница запуска.
  3. Левым вращением регулятора меньшей спирали установить нужную дельту давлений.

Спирали, особенно меньшая, очень восприимчивы к регулировкам, поэтому настраивать их следует очень аккуратно, с постепенным, по 45о оборотами закручиванием гаек.

Не отключает насос

К самым распространенным причинам несрабатывания реле на отключение насоса относятся:

  • Залипание и в, тяжелых случаях при мощных пусковых токах, оплавление контактов прерывателя. Если контакты не повреждены, то дефект устраняется их зачисткой тонкозернистой наждачкой, мелким надфилем или пилкой для ногтей.
  • Завышен перепад между порогами срабатывания реле. Следует выставить рекомендованные производителем или оптимальные для конкретного насоса настройки.

Желательно поддерживать дельту давлений в интервале от 1,2 до 1,6 атм.

Щелкает и часто отключается

периодическое щелкание.

Если причина не связана, как описывалось выше, с поломкой в самой системе водоснабжения, (чаще – завоздушивание) или отсутствие давления в гидробаке (порвана мембрана), значит дело в автоматике.

Обобщив многочисленные мнения по этой проблеме на форумах инженерной тематики, можно сделать вывод, что имеется только один возможный вариант ее решения — попытаться устранить частое срабатывание автоматики (щелкание) увеличением разницы порогов срабатывания реле.

Если проблема этим не решается, то — только замена блока.

Просто не срабатывает

Реле может не замыкается на включение по следующим причинам:

  1. Недостаточное напряжение в сети — автоматика требовательна к этому параметру.
  2. Окисление контактной группы — необходимо разобрать устройство и почистить контакты.
  3. Установлен завышенный предел давления отключения автоматики.
  4. Известковые и прочие отложения в пятивыводном штуцере с манометром, подключающем реле к насосу (пятернике), или забито отверстие мембранного отсека — необходимо снять реле и почистить деталь.
  5. Попадание песка в мембранную часть блока, что мешает воздействию диафрагмы на поршень. Последнее часто наблюдается, если насос закачал песок. Необходимо разобрать реле, аккуратно все вычистить и промыть.

Устраняем неисправности в насосной станции

Одной из распространенных неисправностей насосных станция является ее постоянная работа.

Суть объединения в единый комплекс насоса, аккумулятора давления и управляющего блока заключается в том, что насосное устройство работает периодически, при достижении минимально установленных показателей давления.

Такой режим эксплуатации позволяет существенно продлить срок службы насосного оборудования, предохраняет его составные части от чрезмерного износа.

Некоторые насосы вообще не могут работать в постоянном режиме – это связано со специфическими характеристиками электродвигателей.

В том случае, если насос в комплекте станции не выключается и начинает работать постоянно, необходимо остановить оборудование и постараться выяснить причину неисправности.

Постоянная работа насосной станции «на износ» может вызываться различными факторами. Рассмотрим их поподробнее.

Неправильная регулировка насосной станции

Пожалуй, самой распространенной причиной сбоя в работе насосной станции, может стать неверная регулировка управляющего блока.

В большинстве контрольных узлов в насосных станциях регулировка минимального и максимального уровня давления в системе происходит при помощи двух пружин: большой и маленькой, расположенных непосредственно на реле:

  1. пружина большого размера предназначается за установку нижнего порога давления в системе;
  2. пружина маленького размера отвечает за разницу между минимальным и максимальным значением.

Кроме того, в процесс эксплуатации управляющий блок насосной станции может засоряться, что негативно сказывается на его работе. Так, в корпусе реле имеется входное отверстие.

При работе, особенно при значительных загрязнениях перекачиваемой воды, оно может загрязняться

Так что перед началом регулировки контрольного узла просто осмотрите составные части контрольного реле и, при необходимости, осторожно прочистите входное отверстие

Для того чтобы получить возможность регулировать узел автоматики насосной станции, его необходимо частично разобрать. Для регулировки устройства произведите следующие действия:

  • отключите станцию насосного оборудования от электрической сети;
  • слейте из бака аккумулятора давления всю воду;
  • подключите к входному клапану аккумулятора давления бытовой или обычный автомобильный насос с манометром;
  • создайте в емкости гидроаккумулятора рабочее давление;
  • демонтируйте крышку, закрывающую доступ к блоку управления контролирующего реле – вы получите доступ к пружинам.

Минимальный показатель давления в системе (по достижении которого включается насосное оборудование), устанавливается большой пружиной.

Поворачивайте регулировочный винт по часовой стрелке, если хотите повысить минимальный порог и против часовой стрелки, если порог необходимо понизить.

Отрегулировав минимальный порог, приступайте к установке разницы между минимальным и максимальным давлением. Этот показатель определяется поворотом регулировочного винта маленькой пружины контрольного реле.

Поворачивайте винт по часовой стрелке, если хотите повысить верхний порог и против часовой стрелки – если верхний порог необходимо снизить.

Учтите, что максимальное значение давления, при котором должно отключаться насосное устройство, должно составлять 95 процентов от максимально допустимого давления в системе.

Почему не работает и что с этим делать?

Если диагностика показала, что сама насосная станция исправна, то тогда следует обратить внимание непосредственно на реле давления. Алгоритм действий будет зависеть от того, как проявляется неисправность этого блока

Часто срабатывает

При стабильном давлении в гидробаке, главная причина самопроизвольных частых включений насоса — сбой настроек автоматики. Для регулировок к системе должен быть подключен манометр.

Наиболее востребовано в местном водоснабжении реле РДМ-5, с предустановленными настройками порогов срабатывания:

регулируется так:

  1. Снять крышку блока.
  2. Правым вращением гайки пружины большего размера поднять до нужного, например 3,8 атм., давление отключения. При этом поднимется и нижняя граница запуска.
  3. Левым вращением регулятора меньшей спирали установить нужную дельту давлений.

Спирали, особенно меньшая, очень восприимчивы к регулировкам, поэтому настраивать их следует очень аккуратно, с постепенным, по 45о оборотами закручиванием гаек.

Не отключает насос

К самым распространенным причинам несрабатывания реле на отключение насоса относятся:

  • Залипание и в, тяжелых случаях при мощных пусковых токах, оплавление контактов прерывателя. Если контакты не повреждены, то дефект устраняется их зачисткой тонкозернистой наждачкой, мелким надфилем или пилкой для ногтей.
  • Завышен перепад между порогами срабатывания реле. Следует выставить рекомендованные производителем или оптимальные для конкретного насоса настройки.

Желательно поддерживать дельту давлений в интервале от 1,2 до 1,6 атм.

Щелкает и часто отключается

периодическое щелкание.

Если причина не связана, как описывалось выше, с поломкой в самой системе водоснабжения, (чаще – завоздушивание) или отсутствие давления в гидробаке (порвана мембрана), значит дело в автоматике.

Обобщив многочисленные мнения по этой проблеме на форумах инженерной тематики, можно сделать вывод, что имеется только один возможный вариант ее решения — попытаться устранить частое срабатывание автоматики (щелкание) увеличением разницы порогов срабатывания реле.

Если проблема этим не решается, то — только замена блока.

Просто не срабатывает

Реле может не замыкается на включение по следующим причинам:

  1. Недостаточное напряжение в сети — автоматика требовательна к этому параметру.
  2. Окисление контактной группы — необходимо разобрать устройство и почистить контакты.
  3. Установлен завышенный предел давления отключения автоматики.
  4. Известковые и прочие отложения в пятивыводном штуцере с манометром, подключающем реле к насосу (пятернике), или забито отверстие мембранного отсека — необходимо снять реле и почистить деталь.
  5. Попадание песка в мембранную часть блока, что мешает воздействию диафрагмы на поршень. Последнее часто наблюдается, если насос закачал песок. Необходимо разобрать реле, аккуратно все вычистить и промыть.

Почему не работает и что с этим делать?

Если диагностика показала, что сама насосная станция исправна, то тогда следует обратить внимание непосредственно на реле давления. Алгоритм действий будет зависеть от того, как проявляется неисправность этого блока

Часто срабатывает

При стабильном давлении в гидробаке, главная причина самопроизвольных частых включений насоса — сбой настроек автоматики. Для регулировок к системе должен быть подключен манометр.

Наиболее востребовано в местном водоснабжении реле РДМ-5, с предустановленными настройками порогов срабатывания:

  • нижнее давление — 1,4 атм.,
  • верхнее — 2,8 атм.

регулируется так:

  1. Снять крышку блока.
  2. Правым вращением гайки пружины большего размера поднять до нужного, например 3,8 атм., давление отключения. При этом поднимется и нижняя граница запуска.
  3. Левым вращением регулятора меньшей спирали установить нужную дельту давлений.

Не отключает насос

К самым распространенным причинам несрабатывания реле на отключение насоса относятся:

  • Залипание и в, тяжелых случаях при мощных пусковых токах, оплавление контактов прерывателя. Если контакты не повреждены, то дефект устраняется их зачисткой тонкозернистой наждачкой, мелким надфилем или пилкой для ногтей.
  • Завышен перепад между порогами срабатывания реле. Следует выставить рекомендованные производителем или оптимальные для конкретного насоса настройки.

Желательно поддерживать дельту давлений в интервале от 1,2 до 1,6 атм.

Щелкает и часто отключается

периодическое щелкание.

Если причина не связана, как описывалось выше, с поломкой в самой системе водоснабжения, (чаще – завоздушивание) или отсутствие давления в гидробаке (порвана мембрана), значит дело в автоматике.

Обобщив многочисленные мнения по этой проблеме на форумах инженерной тематики, можно сделать вывод, что имеется только один возможный вариант ее решения — попытаться устранить частое срабатывание автоматики (щелкание) увеличением разницы порогов срабатывания реле.

Просто не срабатывает

Реле может не замыкается на включение по следующим причинам:

  1. Недостаточное напряжение в сети — автоматика требовательна к этому параметру.
  2. Окисление контактной группы — необходимо разобрать устройство и почистить контакты.
  3. Установлен завышенный предел давления отключения автоматики.
  4. Известковые и прочие отложения в пятивыводном штуцере с манометром, подключающем реле к насосу (пятернике), или забито отверстие мембранного отсека — необходимо снять реле и почистить деталь.
  5. Попадание песка в мембранную часть блока, что мешает воздействию диафрагмы на поршень. Последнее часто наблюдается, если насос закачал песок. Необходимо разобрать реле, аккуратно все вычистить и промыть.

Подробности

Снижение уровня воды

При резком падении слоя протекания подземных вод уровень воды в источнике снижается. При малом количестве, либо полном отсутствии воды насосная станция начинает работу вхолостую, при этом по системе просто осуществляется циркуляция сухого воздуха.

Засор входного фильтра

Вода из источника имеет примеси в виде механических частиц. Чтобы из скважины в дом поступала чистая вода без элементов песка, глины, на входной трубе устанавливают фильтр очистки, который преграждает проход мусора в насос

Внимание! Песок, глина, ил, содержащиеся в воде источника, могут сломать оборудование, вызвать быстрый износ отельных элементов устройства. Для предотвращения неполадок следует устанавливать очищающий фильтр для входящей воды

Если работа помпы не прекращается, то засоряется фильтрующее устройство, либо надламывается подводящий трубопровод. В итоге в оборудование не поступает большой объем воды. Чтобы решить проблему, надо очистить фильтр, провести замену поломанного участка магистрали. В завершении ремонта следует добавить недостающее количество жидкости, далее запустить помповую установку.

Наличие воздуха в насосе

Если нарушается герметичность трубопровода, то устройство не прекращает свою работу. Чтобы устранить сбои работы оборудования, надо устранить протечки. Как временный вариант решения возможно применение специального скотча, которым закрывают трещины на трубопроводе. Полностью дефекты следует устранить во время ремонтных работ путем замены участка с протечкой.

Если нарушена герметичность на стыках с резьбой, то нужно отключить помпу, зафиксировать паклю, либо установить новую прокладку. Если появляется протечка во фланце на гидроаккумуляторе, то поврежденный элемент снимают, заваривая трещину. Затем фланец ставят на место.

Если засоряется обратный клапан на трубопроводе для подачи жидкости, то эффективность удержания воды снижается, и жидкость подтекает. В этой ситуации перепускная мембрана поддается прочистке.

Дефекты, связанные с эжектором, либо прокладкой

Насосная станция имеет внешний тип эжектора. Устройство помогает добывать воду из источника, который имеет глубину максимум сорок пять метров. Чтобы обустроить источник в этой ситуации, следует установить две помпы, способные увеличить общий показатель коэффициента полезного действия всей системы до тридцати пяти процентов. Дополнительный механизм устанавливают в полости шурфа для воды.

Чтобы начать ремонт эжектора, его достают из источника. Изношенные элементы устройства подлежат замене, эжектор прочищают от частиц песка, другого мусора, сопло также очищают от грязевых отложений. Затем эжектор вновь опускают в источник.

Внимание! Процесс усложняется тем, что оборудование находится глубоко в отдельном шурфе

Износилось рабочее колесо

При постоянном функционировании оборудования снижается срок службы деталей, они изнашиваются. Внутри прибора на специальную крыльчатку действуют твердые примеси, которые содержатся в воде. В недорогих моделях насосов рабочее колесо изготовлено из пластика. Непрочный материал снижает ресурсы всего устройства, рекомендуется монтировать помпу, имеющую металлическую крыльчатку. Если выбрать неправильно специальную сетку для удержания песка, в систему могут проникать твердые частицы, когда шахта бурится. Причина также может лежать в отсутствии фильтра на входной трубе насосного оборудования.

Диагностика системы

Сбой в работе насоса — еще не повод для поспешного вывода о неисправном реле давления, и не надо спешить пытаться сразу провести ремонт или регулировать его.

Если нормально работающий насос внезапно засбоил, то необходимо предварительно принять простые меры:

Внимательно осмотреть на герметичность систему водоснабжения. Провести ревизию и, при необходимости, почистить фильтры

Обратить внимание на давление в гидроаккумуляторе станции

Поводами для периодических отключений, а в последующем и полной его остановки могут быть:

  • Воздушная пробка в заборной магистрали и нагнетательном отделе насоса.
  • Обмельчание источника.
  • Поломка либо засорение обратного клапана насоса.
  • Неисправность мембраны гидроаккумулятора.
  • Снижение давления в гидроаккумуляторе.

О завоздушивании системы водоснабжения можно понять по пузырькам и прерыванию водяного потока.Для решения проблемы часто бывает достаточно проверить герметичность соединений и заменить изношенный сальник.

Диагностика системы

Сбой в работе насоса — еще не повод для поспешного вывода о неисправном реле давления, и не надо спешить пытаться сразу провести ремонт или регулировать его.

Если нормально работающий насос внезапно засбоил, тонеобходимо предварительно принять простые меры:

Внимательно осмотреть на герметичность систему водоснабжения. Провести ревизию и, при необходимости, почистить фильтры

Обратить внимание на давление в гидроаккумуляторе станции

Поводами для периодических отключений, а в последующем и полной его остановки могут быть:

Обмельчание источника.
Поломка либо засорение обратного клапана насоса.
Неисправность мембраны гидроаккумулятора.
Снижение давления в гидроаккумуляторе.

О завоздушивании системы водоснабжения можно понять по пузырькам и прерыванию водяного потока.Для решения проблемы часто бывает достаточно проверить герметичность соединений и заменить изношенный сальник.

В остальных случаях, требуется чистка фильтров, обслуживание или замена вышедшего из строя оборудования.

Рекомендуем статью по теме

Найти и устранить поломку, или что делать, если не отключается реле давления воды для насоса

Разбираем реле давления


Реле давления со стороны подключения воды

Первым делом открутим 4 винта на узле подсоединения реле к водопроводу. Винты открутились легко. Сняв узел, обнаруживаем под ним банальную резиновую мембрану и поршень. Очевидно, вода под давлением толкает поршень, и он поднимает платформу, заставляя сжиматься большую пружину. Очевидно также, что когда я открутил этот узел у хорошо поработавшего реле, я обнаружил под ним довольно значительное количество ржавчины в виде суспензии и песка.

Мембрана, тем не менее, в обоих случаях оказалась в хорошем состоянии. Поршень не деформирован. Его вообще трудно деформировать. Он сделан из довольно толстой стали. Точнее 1.5 мм.

Откручиваем остальные винты. Отделяем металлическое основание от пластикового корпуса. Попутно снимаем электрический контактный узел. Его ножки просто были зажаты между металлическим основанием и пластиковым корпусом.

Диагностика системы

Сбой в работе насоса — еще не повод для поспешного вывода о неисправном реле давления, и не надо спешить пытаться сразу провести ремонт или регулировать его.

Если нормально работающий насос внезапно засбоил, тонеобходимо предварительно принять простые меры:

Внимательно осмотреть на герметичность систему водоснабжения. Провести ревизию и, при необходимости, почистить фильтры

Обратить внимание на давление в гидроаккумуляторе станции

Поводами для периодических отключений, а в последующем и полной его остановки могут быть:

Обмельчание источника.
Поломка либо засорение обратного клапана насоса.
Неисправность мембраны гидроаккумулятора.
Снижение давления в гидроаккумуляторе.

О завоздушивании системы водоснабжения можно понять по пузырькам и прерыванию водяного потока.Для решения проблемы часто бывает достаточно проверить герметичность соединений и заменить изношенный сальник.

В остальных случаях, требуется чистка фильтров, обслуживание или замена вышедшего из строя оборудования.

Рекомендуем статью по теме

Найти и устранить поломку, или что делать, если не отключается реле давления воды для насоса

Почему не работает и что с этим делать?

Если диагностика показала, что сама насосная станция исправна, то тогда следует обратить внимание непосредственно на реле давления. Алгоритм действий будет зависеть от того, как проявляется неисправность этого блока

Часто срабатывает

При стабильном давлении в гидробаке, главная причина самопроизвольных частых включений насоса — сбой настроек автоматики. Для регулировок к системе должен быть подключен манометр.

Наиболее востребовано в местном водоснабжении реле РДМ-5, с предустановленными настройками порогов срабатывания:

  • нижнее давление — 1,4 атм.,
  • верхнее — 2,8 атм.

регулируется так:

  1. Снять крышку блока.
  2. Правым вращением гайки пружины большего размера поднять до нужного, например 3,8 атм., давление отключения. При этом поднимется и нижняя граница запуска.
  3. Левым вращением регулятора меньшей спирали установить нужную дельту давлений.

Не отключает насос

К самым распространенным причинам несрабатывания реле на отключение насоса относятся:

  • Залипание и в, тяжелых случаях при мощных пусковых токах, оплавление контактов прерывателя. Если контакты не повреждены, то дефект устраняется их зачисткой тонкозернистой наждачкой, мелким надфилем или пилкой для ногтей.
  • Завышен перепад между порогами срабатывания реле. Следует выставить рекомендованные производителем или оптимальные для конкретного насоса настройки.

Желательно поддерживать дельту давлений в интервале от 1,2 до 1,6 атм.

Щелкает и часто отключается

периодическое щелкание.

Если причина не связана, как описывалось выше, с поломкой в самой системе водоснабжения, (чаще – завоздушивание) или отсутствие давления в гидробаке (порвана мембрана), значит дело в автоматике.

Обобщив многочисленные мнения по этой проблеме на форумах инженерной тематики, можно сделать вывод, что имеется только один возможный вариант ее решения — попытаться устранить частое срабатывание автоматики (щелкание) увеличением разницы порогов срабатывания реле.

Просто не срабатывает

Реле может не замыкается на включение по следующим причинам:

  1. Недостаточное напряжение в сети — автоматика требовательна к этому параметру.
  2. Окисление контактной группы — необходимо разобрать устройство и почистить контакты.
  3. Установлен завышенный предел давления отключения автоматики.
  4. Известковые и прочие отложения в пятивыводном штуцере с манометром, подключающем реле к насосу (пятернике), или забито отверстие мембранного отсека — необходимо снять реле и почистить деталь.
  5. Попадание песка в мембранную часть блока, что мешает воздействию диафрагмы на поршень. Последнее часто наблюдается, если насос закачал песок. Необходимо разобрать реле, аккуратно все вычистить и промыть.
Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
