Какой насос для абиссинской скважины лучше выбрать, как подключить?

Описание поверхностных насосов для абиссинской скважины

На современном рынке конструкций для автономных водоснабжений существует много моделей насосов для абиссинской скважины, которые производятся компаниями из разных стран мира. Все они имеют свои преимущества, особенные характеристики и технические данные.

Насосы DAB

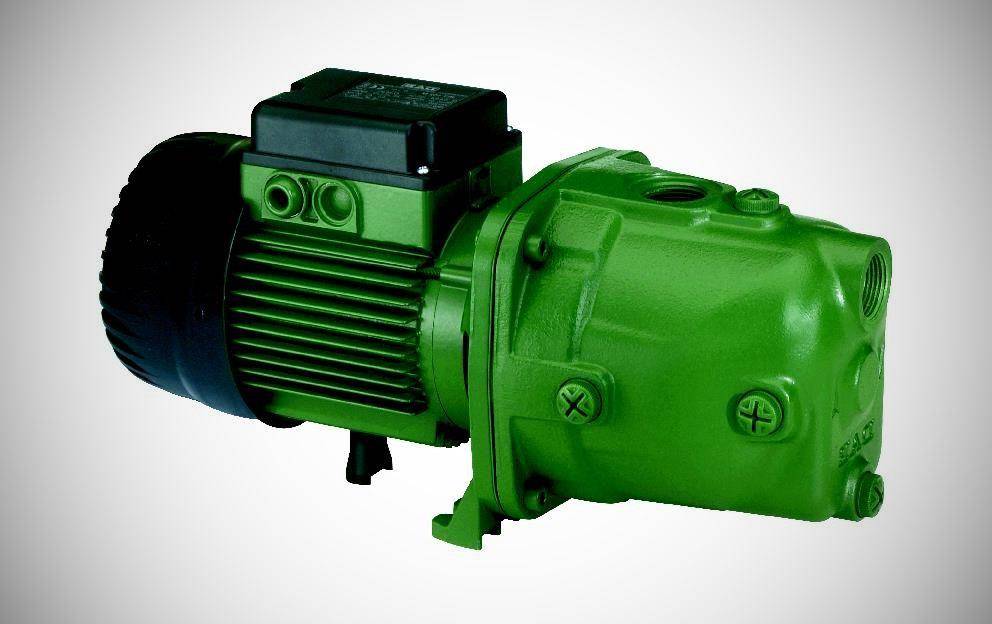

Поверхностный насос для абиссинского колодца JET 82 M от компании DAB имеет ряд преимуществ:

• специальная разработка для бытовых целей и установки в абиссинских скважинах;
• высокая всасываемость воды, даже при наличии песка или водных пузырьков;
• корпус насоса имеет повышенную прочность, изготовлен из высококачественного чугуна, что позволяет эксплуатировать его на протяжении многих лет;
• насос изготавливают на заводе DAB в Италии;
• электрический двигатель и насосный элемент имеют в одной корпусной конструкции общий вал;
• в насосе встроен вентилятор, который способствует своевременному охлаждению насоса.

Двигатель насоса двухполюсный, монофазное исполнение имеет устройство с термозащитными свойствами, опора двигателя изготовлена из легкого алюминиевого сплава.

• напор воды составляет до 47 метров;
• подача воды составляет до 3,6 м3 в час;
• работает насос от сети в 220 В ;
• вес насоса составляет 10,74 килограмм.

Насосы Pedrollo

Насос для абиссинской скважины Pedrollo PKm 60 можно использовать для перекачки воды, с концентрацией примесей не более 50 грамм на м3. Данный тип насоса имеет высокий уровень надежности.

В отличии от других насосов, преимуществом данного насоса от компании Pedrollo можно считать его легкость, вес конструкции составляет 5,3 килограммов.

Корпус насоса изготовлен из высококачественного чугуна, рабочий напор составляет до 38 метров, производительность составляет 2,4 м3 в час, максимальная высота всасывания – 8метров.

Условия использования насоса Pedrollo PKm 60:

• насос можно эксплуатировать при температуре окружающей среди не больше +50 градусов Цельсия;
• температура перекачиваемой воды не должна превышать +60 градусов Цельсия.

Конструкция насоса имеет следующие особенности :

• кожух мотора изготовлен из легкого алюминия;
• рабочее колесо изготовлено из латунного сплава;
• механические уплотнительные элементы изготовлены из керамики и графита.

Электрическая система насоса Pedrollo PKm 60 работает от напряжения в 220 В, асинхронный двигатель закрытого типа с вентиляцией внешнего типа с термозащитными встроенными элементами.

Насосы Grundfos

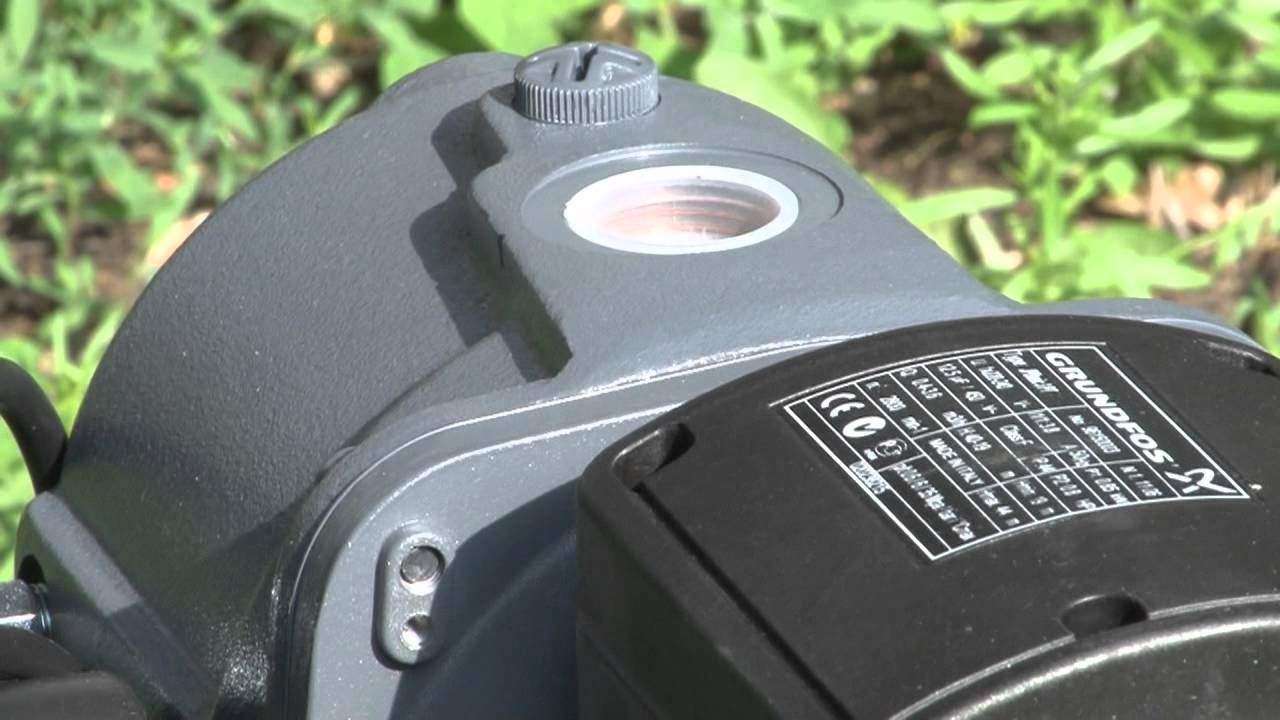

Самовсасывающий поверхностный насос Grundfos JP Basic 5 производится в Дании и имеет такие особенности и характеристики:

• изготавливается из нержавеющей стали;
• центробежный принцип работы;
• одноступенчатая система всасывания;
• вес конструкции составляет 9,9 килограмма;
• мощность двигателя составляет 750 Вт;
• высота всасывания составляет до 8 метров;
• напор воды до 44 метров;
• производительность составляет до 3500 литров в час;
• максимальное рабочее давление составляет 6 бар;
• работает от напряжения в 220 В;
• асинхронный тип двигателя с защитными элементами от перегерва;
• невысокий показатель уровня шума;
• высокий уровень всасываемости водного потока, даже если в нем содержится воздух;
• для оптимальной работы насоса температура поднимаемой воды не должна превышать +35 градусов Цельсия;
• для правильной и долгосрочной эксплуатации насоса температура окружающей среды может быть от 0 до +40 градусов Цельсия.

Что лучше — колодец или абиссинская скважина

Обычные колодцы по-прежнему часто используют на дачных участках. Строительство этого объекта является наиболее дешевым вариантом водоснабжения. Весь комплекс работ по рытью такого сооружения глубиной 12 м обойдется около 65-70 тыс. руб. При этом копка одного кольца в тяжелом глинистом грунте стоит 15 тыс. руб.

К достоинствам колодцев относятся:

• сравнительная дешевизна постройки;
• бесперебойная подача воды;
• простота эксплуатации;
• продолжительность службы.

Недостатком считается небольшой объем подаваемой воды, возможность загрязнения верховодкой, необходимость в регулярной очистке и дезинфекции.

Строительство абиссинского сооружения займет меньше времени. Его можно устроить в подвале или помещении другого вида. Вода из такой скважины более чистая, поскольку в нее закрыт доступ посторонним предметам и верховодке. Ее можно употреблять без очищения. Абиссинская скважина обладает достаточно высокой производительностью. Продолжительность службы сооружения иногда достигает 30 лет.

К недостаткам можно отнести тот факт, что строительство абиссинских скважин возможно только на мягких и рыхлых почвах. Применение самовсасывающего насоса допускается только при глубине до 8 м. Угроза заиливания вызывает необходимость в постоянном использовании.

Кессон

Под этим понятием скрывается сооружение, располагающееся в земле непосредственно над выходом скважины. Для его обустройства роют котлован, глубина которого превышает уровень промерзания грунта. Расположение кессона на недостаточной глубине не позволит использовать насосную станцию для скважины на воду в течение всего года, при низкой температуре насос выйдет из строя.

Обустраивая кессон своими руками, необходимо предусмотреть дополнительную гидроизоляцию стенок и утепления верхней части. Объем помещения должен позволять беспрепятственно выполнять ремонтные и обслуживающие мероприятия. Установка насосной станции подобным образом позволяет расположить конструкцию на определенном расстоянии от жилого помещения, поэтому шум работающего агрегата не нарушит комфортное пребывание людей в доме.

Немного истории

Свое название абиссинская скважина получила от восточноафриканской страны, упоминание о которой на современных географических картах отсутствует. Ее территорию сегодня занимает Эфиопия, а Абиссиния осталась в истории и… наименовании колодцев, широко востребованных среди наших огородников. На самом деле, скважины к африканскому континенту имеют посредственное отношение, так как подобный способ устройства водоносных сооружений придумал американский изобретатель. Произошло это в середине 19 столетия, но как оказалось, новшество на его родине никто не оценил или не понял.

Распространение абиссинские скважины получили в Африке, где технологией американца воспользовались английские военные. Уж слишком неудобно и накладно было подвозить воду из расположенных вдалеке источников. Поэтому начальство решило не перемещать ее, а добывать по месту, пробивая колодцы. Вскоре подобные сооружения появились не только в Европе, но и в России. Кстати, в Царском селе они продолжают функционировать до сих пор, что доказывает их долговечность и надежность.

Особенности абиссинской скважины

Хотя данное сооружение и называется колодцем, но к традиционным выработкам с установкой сруба или бетонных колец оно отношения не имеет. Да и от скважин отличается:

• малым диаметром – дюймовым или полуторадюймовым (25-40мм);
• относительно небольшим заглублением.

Абиссинский источник воды можно сравнить с копьем или сквозной медицинской иглой. Функцию ствола в нем выполняет тонкая металлическая труба, а роль фильтра – перфорированная оболочка, дополнительно обмотанная сеткой специального сечения. В качестве пробойника при выполнении работ используется заостренный наконечник.

С помощью садового бура или шнекового механизма в толще земли высверливается отверстие до того момента, пока не начнет подсасываться вода из первого по высоте, полноценного водоносного слоя. Далее бур удаляется, а на его место ставится забиваемая впоследствии труба-фильтр с наваренным на нее наконечником, расширенным на границе стыковки двух элементов. Закрытое острие:

• облегчает продвижение «иглы» сквозь толщу грунта;
• предотвращает заиливание водозабора в процессе эксплуатации.

Наконечник и труба должны быть сделаны из сходных по составу металлов. В противном случае могут происходить электромеханические реакции, сопровождающиеся процессами коррозии. Данное обстоятельство значительно сократит срок эксплуатации абиссинской скважины.

По мере заглубления, трубы наращивают путем муфтовых соединений. Забивают элементы двумя способами:

• штангой, представляющей собой тонкий прут, вставленный внутрь скважинной трубы. Ударные нагрузки, в этом случае, воспринимает нижний наконечник;
• чугунной бабой – специальным грузовым приспособлением, воздействующим на установленный с верхнего торца трубы наголовник. Баба приподнимается и опускается при помощи канатно-роликовой системы за счет физической силы двух работников.

По окончании пробивки производят промывку скважины водой под давлением, после чего устанавливают насос и откачивают замутненную жидкость до тех пор, пока вода не станет чистой. Грунт, окружающий трубу, по мере ее заглубления трамбуют, а площадку вблизи скважины – бетонируют.

Некоторые мастера рекомендуют в процессе сооружения абиссинского колодца подсыпать под стенки мраморную крошку. Они уверяют, что подобная процедура способствует лучшему очищению подземных вод, так как потокам приходится проходить сквозь дополнительный фильтрующий слой.

Как выбрать насосную станцию для скважины

Выбирать насосную станцию для скважины на участке необходимо с учетом параметров насоса и факторов, характеризующих источник воды. В частности речь идет о следующем:

Удаленность источника воды от основного строения.
Самая низкая точка забора воды. Следует делать выводы на основании динамического уровня воды, анализируя показатели примерно за двое суток при постоянном использовании жидкости. В этом случае учитывать статический уровень не рекомендуется, так как расчеты могут быть ошибочными.
Номинальный напор насоса

Здесь важно определить, какой высоты водяной столб способно создать подключаемое оборудование. Формула для расчета предполагает суммирование величины всасывания, длины горизонтальных участков водопровода, вертикального подъема и потерь на транспортировку по трубам.
Производительность агрегата

Расчеты можно брать на основании среднего расхода воды во всех подключенных точках. Полученное суммарное значение не должно превышать дебит источника водоснабжения (прочитайте: “Как выбрать насосную станцию для частного дома – правила выбора водонасосной станции”).
Напряжение электрической сети. Большинство насосных станций для бытового использования работают от сети 220 В. Что касается мощных агрегатов, то в них установлены трехфазные двигатели, которые работают от сети 380 В.
Мощность станции. Насосные станции разных видов потребляют достаточно большое количество электроэнергии, от 500 Вт до 2 КВт. В зависимости от мощности насосной станции следует выбирать тип автоматического выключателя.
Объем накопительной емкости. Этот параметр полностью зависит от количества проживающих в доме людей. К примеру, семье из 2 человек достаточно емкости объемом 24 литра, для семьи более 5 человек следует установить резервуар на 100 литров.

Глубина скважины также влияет на тип насоса. К примеру, для скважины глубиной до 15 метров требуется насос со встроенным эжектором, если глубина источника превышает 20 метров, то нужно использовать насос с внешним эжектором. Закольцованное всасывание повышает напор воды, но при этом снижается производительность и растет потребление электричества.

Самые популярные производители насосов для абиссинской скважины

На рынке оборудования представлено много брендов, которые изготавливают коллекции насосов для этого типа скважин. Встречаются отечественные и импортные бренды. Выбор оборудования зависит не только от производителя, но и технических параметров конкретной модели.

Рассмотрим особенности самых популярных производителей насосов:

1. DAB.

Это производитель, который специализируется на выпуске бытовых насосов для абиссинских колодцев. Такое оборудование предназначено для перекачивания воды со скважины с отличной производительностью. Даже при наличии пузырьков и песка она будет транспортироваться к сантехническому оборудованию.

У этого производителя расположены заводы в Италии, где и собирают насосы. Конструкцией предусмотрено наличие вентиляторов, которые используют для охлаждения системы.

1. Насосы Pedrollo.

В коллекции этого бренда представлены модели насосов, которые имеет ограничения по количеству примесей песка в перекачиваемой воде. Допускается не более 50 грамма на метр кубический. Отличаются насосы такого вида высоким уровнем надежности, поэтому популярны на рынке. Для производства корпуса используют чугун.

1. Насосы Grundfos.

Преимущественно используют нержавеющую сталь для производства. Внедряют достаточно мощные двигатели. Насосы работают относительно тихо, поэтому их удобно использовать. Есть ограничение по температуре перекачиваемой воды. Она не должна быть выше +35 градусов.

Устройство насосной станции

Для комфортного проживания в загородном доме необходимо наличие безупречно смонтированной системы водоснабжения, в которой главную функцию выполняет насосная станция.

Знание устройства системы водоснабжения и принципа работы отдельных звеньев этой коммуникации позволяет самостоятельно выполнить монтаж водопровода или проконтролировать работу приглашенных мастеров, провести ремонт отдельного элемента или выполнить его замену при возникновении аварийной ситуации.

Система водоснабжения с насосной станцией для дачи для скважины состоит из следующих важнейших составляющих частей:

• Устройство для забора воды, оснащенное фильтром.
• Обратный клапан, препятствующий движению воды в обратном направлении.
• Всасывающая труба, идущая к насосу.
• Реле давления, регулирующее подачу воды.
• Датчики, по которым можно определить точные значения определенных параметров.
• Гидроаккумулятор, в котором происходит автоматическое накопление воды.
• Электродвигатель.

Гидроаккумулятор является современным и практичным устройством, однако не всегда есть возможность его приобрести. В этом случае для решения вопроса, как установить насосную станцию на скважину, можно использовать накопительный бак, хотя следует учесть его недостатки, включая слабый напор и неудобный монтаж. С учетом того, что специализированные магазины предлагают современные агрегаты для насосной станции, в которых уже имеется гидроаккумулятор, нет необходимости собирать и устанавливать систему с накопительной емкостью.

Решаясь на установку простой емкости для накопления жидкости, важно помнить о следующих правилах:

• Для создания необходимого напора накопительный резервуар устанавливают на максимально возможной высоте. Чаще всего монтаж выполняют в чердачном помещении.
• Основание, на котором предполагается монтаж накопительной емкости, должно быть усилено балками, плитами или дополнительными перекрытиями.
• Бак должен вмещать трехдневный запас воды на случай поломки насоса. Однако следует помнить, что в емкости объемом более 250 литров может накапливаться осадок.

Работает станция для подачи воды из скважины по следующему принципу: при снижении уровня воды происходит включение насоса, который закачивает воду и заполняет систему. Когда система заполняется до необходимого уровня, а давление достигает определенных значений, реле давления отключает насос. Настройки реле выставляют в зависимости от объема накопительной емкости и технических характеристик насоса.

Делаем абиссинскую скважину своими руками

Чтобы сделать абиссинскую скважину своими руками, предварительно оценивают силы и возможности. Затем покупают необходимые материалы, инструменты. Как именно сделать «иглу», описано выше:

• на трубу диаметром до 40 мм накручивают наконечник иглы;
• шов стыка сваривают;
• на расстояние до 1,5 от основания трубы наносят метки, затем просверливают отверстия диаметром в 1 см;
• накручивают на фильтр несколько слоев нержавеющей проволоки, сверху опутывают фильтр по всей длине мелкоячеистой сеткой, все фиксируют хомутами из нержавейки;
• на верхнюю часть трубы устанавливают насос, удобнее работать устройством с подключением к сети – это увеличивает эффективность потребления воды, водораздачи.

Если хомутов нет, проволоку и сетку приваривают, но только с помощью оловянного припоя, свинцовый припой под запретом – свинец испортит качество воды.

Забивание стальной «бабой» (пошаговое с фото)

Стальной бабкой или бабой называют металлическую чушку весом до 50 кг с ручками. На трубу сначала закрепляют подбабок – хомут, который стягивают болтами. Этот элемент защитит трубу от разбивания бабой, возьмет на себя всю энергию от удара и передаст наконечнику трубы. По мере заглубления на верхнюю часть трубы накручивают дополнительные колена, дожидаясь достижения нужной глубины.

Пошаговое руководство обустройства абиссинской скважины с помощью металлической бабы достаточно простое:

№	Что делать	Фото
1	Купить 5 оцинкованных труб длиной 1,6 м, поручить нарезку резьбы или нарезать самостоятельно. Диаметр труб 1,4 дюйма. Купить стальные муфты, переходник	Элементы для трубы
2	Приобрести стальную иглу с фильтром	Готовый наконечник для «иглы»
3	Оценить качество фильтра, плотности намотки проволоки	Качественная намотка проволоки на фильтр
4	Подготовить стальную бабу, найти насос для прокачки воды	Баба может быть и такой
5	Сделать ямку в месте будущего забивании «иглы»	Ямка может быть неглубокой до полуметра
6	Немного забить трубу бабкой, выровнять по отвесу, зафиксировать ровность плашками или любым подручным материалом и начать забивать на нужную глубину	Зафиксировать трубу и можно забивать

Каждый удар бабы подвигает трубу до 50-70 мм, через определенное время (6-7 метров) в трубу начинают заливать воду – как только вода ушла, наконечник уперся в водоносный слой. Теперь следует поставить насос и начать прокачку.

Прокачка воды может занять много времени, сначала идет мутная вода, затем будет чистая

Если через 30-40 минут вода поступает мутная, придется забивать «иглу» дальше – водоносный слой смешан с грунтом и чистой влаги хозяину не дождаться.

Забивание прутком (пошаговое с фото)

Забивание «иглы» прутком – процедура, менее распространенная, но иногда, единственно возможная. Например, если первоначально скважина была мало заглублена, затем дебет понизился и нужно пробиваться глубже.

Чтобы не вынимать всю конструкцию, внутрь трубы устанавливают металлическую штангу в виде толстого арматурного прутка, начинают забивать по прутку, максимально заглубляя наконечник.

Пруток должен легко и свободно двигаться внутри трубы абиссинской скважины

Для удобства пробивания скважины прутком, обустраивают хомут с блоками. Этот хомут помогает опускать пруток с нужной силой, надавливая на обратную сторону конуса, который венчает фильтр.

Схема обустройства хомута с блоками для пробивания «иглы» прутком

Забивание прутком – оптимальный выбор в пользу сохранности резьбового стыка труб, однако конус в этом случае должен быть накрепко приварен к фильтру.

Разновидности скважинных насосов

Чтобы поднять воду со дна гидротехнической конструкции, необходимо установить специальный насос для скважины. Существует несколько разновидностей таких приборов, отличающиеся не только по фирме-производителю, но и по габаритам, принципу работы, месту установки, комплектации. Выбирая изделие, следует дополнительно учитывать параметры скважины.

По месту установки

Различают погружные и поверхностные насосы для скважины. Первый тип приборов монтируют у самого дна скважины. Они отлично подходят для подачи питьевой воды и могут качать жидкость с глубины более 300 м.

Поверхностные конструкции используют для водоснабжения дачных построек, коттеджей. Размещаются они на поверхности, а жидкость поступает в систему по шлангам, предназначенным для подъема воды из источника. Максимальное рабочее погружение поверхностных насосов не превышает 10 м. В основном они применяются для полива растений либо удаления воды из подвалов. Агрегаты имеют небольшой вес и габариты, поэтому легко демонтируются.

Чем руководствуетесь при выборе насоса для скважины?

Советуюсь со специалистом
34.78%

Изучаю информацию в интернете
47.83%

Оба варианта
17.39%

Проголосовало: 23

По принципу работы

Погружные насосы по принципу работы подразделяют на несколько видов.

Вибрационные работают за счет вибратора, запускаемого посредством электромагнитного поля. Оно создается в процессе прохождения электрического тока по катушке, соединенной с агрегатом, обеспечивающим механические колебания.

Из преимуществ такой системы выделяют длительный срок эксплуатации, высокую мощность, легкость в обслуживании, небольшие габариты изделия, доступную цену. Однако есть и минус вибрационной подачи воды – это быстрое засорение системы фильтрации из-за постоянного оседания песка и мусора.

Центробежные пружинные считаются самыми производительными. Корпус у них спиралевидный. Внутри размещены лопасти с колесами, которые приходят в движение под воздействием электродвигателя. В процессе работы внутри создается высокое давление, а снаружи оно снижается. Из многочисленных плюсов данного вида наносов отмечают эффективность, надежность, долговечность, автоматизированное управление, относительно невысокую стоимость, компактность.

При использовании подобного оборудования владельцы отмечают недостатки:

• В некоторых случаях расстояние между уровнем жидкости и поверхности не позволяет обеспечить достаточное поступление воды в систему, из-за чего приходится доливать её самостоятельно.
• Как только электроэнергия отключается, подача воды прекращается.

В винтовых моделях подача воды происходит по спирали посредством приведения в движение ротора, расположенного в статоре, имеющего внутреннюю резьбу. Главное преимущество винтовых насосов заключается в способности перекачивать воду с различными примесями и фракциями.

Из недостатков отмечают:

• низкий КПД;
• шумность в процессе работы;
• большой вес и внушительные габариты, что затрудняет применение в узких скважинах.

Принцип работы вихревых насосов схож с центробежными моделями. Однако у них имеется только одно колесо, затягивающее воду изнутри и доставляющее ее наружу канала, что позволяет создать продольный вихрь. Давление, формирующееся в таком устройстве, намного выше.

Другие плюсы:

• простота системы;
• возможность самовсасывания;
• способность доставлять жидкость вне зависимости от давления, создаваемого в водопроводной системе;
• легкость в обслуживании.

Из недостатков выделяют низкий КПД, а также невозможность перекачивать воду, содержащую абразивные элементы.

Работы по монтажу запорной фурнитуры и фильтра

Внутренние работы начинаются с монтажа участков напорной трубы до фильтрующего элемента. Трубы для внутреннего размещения можно брать полиэтиленовые и полипропиленовые. К таким изделиям несложно подобрать фитинги соответствующего диаметра, их легко установить или заменить при необходимости.

На первом этапе врезают запорный вентиль, с помощью которого перекрывается домашняя водопроводная сеть на случай аварии, длительного отъезда или для установки сантехнического оборудования. Самым надежным и практичным считается шаровый вентиль с американкой, который меняется без демонтажа всей системы (подробнее: “Сгон американка – правила использования фитинга для соединений”).

Выбирая кран, лучше всего отдавать предпочтение латунным изделиям, так как они отличаются большей прочностью и надежностью. В свою очередь изделия с силуминосодержащими сплавами стоят дешевле, но гораздо быстрее выходят из строя и в большинстве случаев становятся причиной затопления.

Фильтр первой стадии очистки устанавливают в непосредственной близости с гидроаккумулятором. При этом к нему следует обеспечить свободный доступ для обслуживающих работ, которые чаще всего подразумевают промывку картриджей – основных фильтрующих элементов. Периодичность промывки зависит от количества присутствующих в воде примесей в виде извести, железа и других микроэлементов. Фильтр должен очищать воду от крупного песка или кусочков глины еще до того, как вода поступит в мембранный отсек гидроаккумулятора.

Для установки фильтров следует пользоваться специальными ключами, которые в большинстве случае идут в комплекте с поставляемым фильтрующим устройством. При расположении корпуса необходимо следить, чтобы с одной стороны была насосная станция, с другой стороны – разводка подающей трубы на точки водоразбора. Прямые участки водопроводной магистрали необходимо прикрепить к стене с помощью хомутов, в местах поворотов фиксируют посредством специальных фитингов.

Алгоритм работы насосной станции

Чтобы понимать принцип работы насоса, это можно представить в следующей последовательности:

• изначально вода поступает в гидробак и наполняет его;
• после этого автоматически меняются показатели давления в системе. Значение достигает предельного максимума;
• срабатывает реле, которое отключает насосную станцию;
• в отключенном состоянии насоса показатели давления снижаются до минимальной границы;
• реле реагирует на изменения и включает насос, что сопровождается очередным заполнением водой.

Без автоматических регуляторов приходилось бы самостоятельно контролировать работу насосной станции. Однако в условиях использования погружных насосов это практически невозможно. Без реле и гидроаккумулятора насосы не славились бы длительными сроками эксплуатации. За счёт наличия этих конструктивных элементов владельцы могут безопасно пользоваться насосами. Одновременно удается поддерживать оптимальные показатели постоянного давления.

Если для включения душа постоянный напор – это не обязательное условие работы, то для стиральной машинки этот показатель очень важен. В противном случае вы не сможете пользоваться автоматическими системами с потреблением водоснабжения. В резервуарах насосных станций допускается хранение до 20 л воды. Даже если произойдет аварийное выключение насоса, у вас будет определенный запас, что позволит пользоваться сантехническими приборами.

Какие параметры учитывать при выборе

Выбирая наиболее подходящий насос для водоснабжения, следует обращать внимание на основные параметры прибора:

• Производительность. Не стоит брать слишком мощную модель, не изучив возможности скважины. Желательно приобрести агрегат со средней производительностью, чтобы обеспечить подачу воды в необходимом количестве.
• Напор. Следует заранее выяснить, какой напор потребуется. Для этого к глубине скважины добавляют 30 плюс 10%.
• Качество воды. Если в скважине чистая вода, можно брать любую модель, подходящую под технические характеристики. Если есть загрязнения, стоит выбрать винтовой тип прибора, способный перекачивать грязную жидкость.

Расчет насоса для скважины

Если экспериментальное определение количества жидкости, откачиваемой электронасосом, не вызывает больших затруднений, то для нахождения нужного напора используют несложные формулы. Есть несколько вариантов формул подсчета напора, один из них выглядит следующим образом:

H(м) = P x 10,2 + Нв + Нп, где

H(м) – определяемая высота подъема жидкости в метрах;

Р – давление, которое необходимо создать в магистрали потребителя, указывается в атмосферах или переводится в бары (bar);

Нв – разность высот между всасывающим фильтром электронасоса и магистралью потребителя;

Нп – потери давления из-за гидравлического сопротивления трубопровода.

Рис. 11 Таблица для расчета потерь в трубопроводе

Выбор подходящего электронасоса для скважины на воду рассмотрим на примере семьи из 5 человек, для обеспечения нужд которых необходим объем подачи около 3 м³/ч, при максимальном давлении в системе 3 бара. Предполагается, что разность высот составляет 30 м, а водопроводная магистраль сделана из пластиковой трубы внутренним диаметром 1″ дюйм (наружный диаметр 32 мм) под стандартный выходной патрубок электронасоса, ее длина составляет 50 метров.

Основную трудность в данных расчетах вызывает определение гидравлических потерь в трубопроводе. Дело в том, что они зависят не только от материала изготовления труб, но и объема проходящий по ним жидкости, поэтому при расчетах данный показатель проще определить в соответствии с таблицей на рис.11.

В колонках указаны два ряда цифр, нас интересует только нижний показатель с обозначением потерь на 100 метровом участке трубопровода (данные приведены в метрах). Для более точных расчетов в таблице указаны потери в коленах, запорной арматуре, тройниках, обратных клапанах (нужный параметр также указан в метрах).

Предположим, что у нас системе находится один обратный клапан, тройник, запорный кран и 3 колена под углом 90 градусов, общая длина потерь на которых, исходя из таблицы, составляет 12 м.

Итак, определяем потери:

Нп = (50 + 12) х 11 \ 100 = 6,82 (м)

И получаем общий результат:

H(м)= 3 х 10,2 + 30 + 6,82 = 67,42 (м)

Чтобы определить, какой насос выбирать, воспользуемся, к примеру, таблицей для моделей Grundfos (рис. 12). Из нее видно, что данному напору и объему перекачки наиболее подходит модификация SQ 3-65. При отсутствии подобных таблиц электронасос подбирают по напорным характеристикам и подаче (точка 1 на рис. 13).

Рис. 12 Таблица для напорных характеристик Grundfos

Теплоизоляция наружного водопровода

Расположение труб ниже уровня промерзания земли позволяет избежать мероприятий по утеплению магистрали. Однако не все участки могут похвастаться достаточно низким уровнем грунтовых вод, что полностью исключает возможность рыть глубокие траншеи. В этом случае решением проблемы становится укладка труб на небольшой глубине и правильное утепление наружного водопровода.

Сравнительно недавно единственным способом было оборачивание труб наружных коммуникаций теплоизоляционным материалом и полиэтиленовой пленкой для защиты от воды.

Современные методы, материалы и технологии делают процесс утепления более простым и существенно повышают эффективность теплосбережения. К современным способам утепления можно отнести заключение труб в твердую пенополистирольную скорлупу на одном из этапов производства.

Подогревающий кабель, протянутый вдоль магистрали и закрепленный на трубе, является наиболее эффективным вариантом для водопроводной трубы диаметром 32 мм. Однако такой вариант имеет один существенный недостаток – необходимость в подключении к сети электроснабжения

Подобная проблема не имеет особой важности для собственников загородного жилья, которые постоянно живут в автономном режиме. На случай отключения электроэнергии у них имеется альтернативный вариант – генератор, работающий на газе, бензине или дизельном топливе.

Для чего нужна насосная станция

Источником воды для питья и хозяйственных нужд часто становится колодец или скважина. Второй вариант считается более надежным. Качественную питьевую воду можно добывать только с большой глубины.

Жидкость поднимается на поверхность и направляется в систему водоснабжения с помощью погружного насоса, снабженного дополнительными устройствами. Возможно применение поверхностного насосного оборудования. Использование установки возможно при наличии неглубокой скважины. Это объясняется ограниченной высотой всасывания.

Внедрение насоса положительно сказывается на функционировании системы водоснабжения. Компактное оборудование предназначено для решения таких задач:

• добыча воды из источника и ее подача в водопроводную систему дома;
• выравнивание давления в трубах, предотвращение повреждения водопровода от гидроудара, возникающоге во время запуска системы;
• защита оборудования от самопроизвольного включения;
• хранение запасов воды, используемых при отключении электропитания.

Подача жидкости в систему водоснабжения из скважины происходит не при каждом открытии крана. Защитное реле и гидроаккумулятор отслеживают требуемую величину срабатывания. Снижение частоты включений продлевает срок службы двигателя моторной установки.
