Что такое регулятор давления воды в системе водоснабжения квартиры и дома
Основной функцией, которую выполняют ограничители водяного давления, является стабилизация напора в системе и поддержание его на заданном уровне, предохраняя магистраль и приборы потребления от высоких нагрузок и гидроударов. РДВ представляет собой предохранительный механизм в металлическом корпусе с входным и выходным резьбовым соединением. Устройство может снабжаться манометром и регулировочным винтом для настройки силы напора воды.
В частных домовладения для поддержания в системе водоснабжения постоянного напора требуется два обязательных устройства – реле и гидроаккумулятор. Эти элементы через магистраль присоединяются к помпе, причем реле давления воды в системе водоснабжения располагается между гидроаккумулятором и насосом.
Устройства конструктивно делятся на два вида:
- корректирующие силу напора жидкости в трубопроводе до РДВ (сантехники называют такой регулятор – «до себя»);
- стабилизаторы водяного давления, приводящие в норму напор в магистрали смонтированной за прибором («после себя»).
Редуктор «до себя» для насосных станций и отопительных систем Регулятор первого типа способен автоматически поддерживать необходимый напор воды в магистрали за счет изменения проходного сечения клапана, который держится открытым до установления заданного давления в системе водоснабжения. Данный тип редуктора в основном устанавливают на насосных узлах, в системах отопления и т.д.
Мембранный регулятор давления «после себя» с пилотным управлением
Для стабилизации напора воды в бытовых трубопроводах используется регулятор типа «после себя». Устройство стабилизирует давление в системе водоснабжения так же, как и РДВ первого типа, но работает совершенно по-другому.
С принципом работы реле для стабилизации напора воды можно ознакомиться, посмотрев видео:
Устройство для стабилизации характеризуется несколькими признаками:
- способ подключения к водоснабжению. В системах водопровода частных домов и квартир устанавливают РДВ с резьбовым (муфтовым) способом подключения, который оптимален для труб диаметром 1-2″. Для большего диаметра применяют редукторы с фланцевым типом соединения;
- диапазоном регулировки;
- максимальным уровнем напора воды на выходе;
- максимальным диапазоном температур холодного водоснабжения до +40˚C, а горячего до +70˚C.
Бытовой регулятор имеет производительность не более 3 м3/ч. Для водных трубопроводов промышленного назначения требуются устройства с более высокой производительностью.
Правила монтажа
Есть несколько основных моментов, которые стоит учесть при монтаже регулятора давления:
- Сам мембранный редуктор нечувствителен к загрязнениям и пропускает их, но остальная техника в доме может прекрасно накапливать твердые частицы. Поэтому перед входом в редуктор лучше установить проточный фильтр жесткой очистки. Если условия стесненные, стоит обзавестись хотя бы косым фильтром и иногда прочищать его.
- В редуктор стоит установить манометр на постоянной основе, а не только в момент установки. Это упростит контроль за давлением воды в системе.
- Счетчик ставится строго после редуктора, чтобы учитывать стабильный поток воды без погрешностей.
- До запуска системы обязательно нужно установить запорный шаровый кран перед входом в редуктор. Он устанавливается первым, и только потом к водопроводу можно подключать остальные приборы. Это делается для того, чтобы можно было перекрыть подачу воды на всю систему сразу в случае поломок.
Требования к подключению сантехнического и бытового оборудования.
Нормы нормами, но ведь действуют также и требования к подключению сантехприборов. Классическая «четвёрка» бытовой сантехники — унитаз, рукомойник, ванная и душ — требуют минимального давления в месте подключения не менее 0,2–0,3 Атм, что полностью соответствует действующим нормам. При этом максимальное значение давления определяется исключительно характеристиками оборудования и в большинстве примеров составляет не менее 6 Атм, что также находится в рамках нормативных параметров.
Сложнее дело обстоит при подключении нетипичных приборов и бытовой техники. Разброс параметров здесь больше: минимальное давление для подключения качественной душевой кабинки может составлять от 1 до 4 Атм, а при наличии системы тропического душа — от 3 до 5 Атм. При этом в случае установки тропического душа ограничивается также и максимальное давление, в итоге рабочий диапазон оказывается совсем небольшим — порядка 0,6–1 Атм. Обеспечить устойчивую работу приборов с разными требованиями к параметрам водоснабжения достаточно сложно, особенно при большой разветвлённости системы.
Для организации сети водоснабжения квартиры с большим количеством разношерстных потребителей требуется установка нескольких редукторов давления. Один устанавливается в месте врезки в магистральный стояк, максимальное давление на выходе определяется допустимыми значениями оборудования, требующего наиболее высоких показателей. Так, при наличии тропического душа это будет порядка 4–5 Атм, при его отсутствии — 6 Атм.
Дополнительные редукторы могут быть установлены на отводах коллектора. Например, если в системе предусмотрена отдельная линия подвода воды к стиральной машине, для которой максимальное давление ограничено 2–3 Атм. Если на отходящей линии коллектора имеется несколько точек водоразбора с разными требованиями к давлению, наиболее правильным будет локальная установка редуктора в точке подключения оборудования. Идеальным способом организации систем водоснабжения считается такой, при котором потребители основной «четвёрки» подключены через отдельный коллектор с редуктором на 1–1,5 Атм для снижения расхода воды.
Виды редукторов
Поршневой
Обладает несложной конструкцией, а следовательно, находятся в самой доступной ценовой категории. Недостаток – может довольно легко сломаться, если на его входе не установить дополнительный фильтр. В настоящий момент уже выпускаются приборы со встроенным устройством фильтрации.
Мембранный
Обладает большой пропускной способностью, надежен и прост в эксплуатации. Обеспечивает достаточно высокую скорость потока воды до 3-х кубических метров за час. Таким изделиям не страшна вода с незначительными загрязнениями, так как они имеют надежную защиту от ржавчины в виде кожуха.
Проточный
Такие агрегаты особенно надежны и служат на протяжении длительного времени, благодаря полному отсутствию в них подвижных элементов. Такие приборы чаще всего применяют в системах орошения. Самый большой недостаток – наличие дополнительного выходного регулирующего устройства.
Регулятор давления в системе водоснабжения: общие характеристики подобных устройств
Основная функция подобного устройства, как можно догадаться – это ограничение давления воды в системе. При его повышении регулятор срабатывает, не позволяя перепадам воздействовать на технику и тем самым защищая ее. Подобное устройство, к тому же, понижает уровень шума воды в системе.
В наше время подобными регуляторами оснащены все многоквартирные дома, но по причине большой нагрузки, они не всегда могут справиться с возложенной на них задачей. Именно по этой причине часто необходима установка реле давления в системе водоснабжения на вводе в жилое помещение. Только в этом случае можно обеспечить безопасность и долгий срок службы бытовых приборов, подключенных к водопроводу.
Схематическое изображение устройства подобных приборов
Для более полного понимания выгоды от установки подобного оборудования стоит немного отклониться от темы и рассмотреть этот вопрос с финансовой точки зрения. Стоимость бытовых регуляторов на российских рынках невысока и не идет ни в какое сравнение с ценами на фильтры, а уж тем более на посудомоечные или стиральные машины.
Установив подобное оборудование для защиты бытовой техники можно сэкономить на ремонте или замене бытовых приборов сумму, в десятки раз превышающую стоимость регулятора давления. Не стоит забывать и о неудобствах, которые появляются при выходе из строя той же посудомоечной машины. К тому же может добавиться такая неприятность, как необходимость оплаты ремонта соседям, проживающим снизу в случае, если затопило их квартиру.
Лучшие редукторы давления воды на 2022 год
Отечественный рынок представлен большим количеством самых разных моделей ограничителей давления как российского, так и иностранного производства. Предпочтительнее подбирать изделия, корпус которых сделан из материалов повышенной прочности. К таким материалам относится латунь, бронза либо нержавеющая сталь. Кроме того, на корпусе таких аппаратов не должно быть разнообразных неровностей либо заусенец, наплывов металла.
Где купить? Приобрести такое устройство отечественного или импортного производства можно в специализированных интернет – магазинах, сделав онлайн заказ.
Из бюджетной категории, когда нужно купить недорогой регулятор, рекомендуется обращать внимание в первую очередь на изделия отечественного производства. Это обусловлено тем, что они обладают наиболее оптимальным соотношением в плане цены и качества
Качество исполнения более дорогих ограничителей иностранного производства, как правило, немного выше. Однако, в большинстве случаев, они редко комплектуются манометрами, из-за чего такие агрегаты сложно отрегулировать.
Как настроить регулятор своими руками?
Принцип действия приборов одинаковый, но регуляторы разные по устройству конструкции. В том числе есть отличия в исполнении регулировочных винтов. Для их вращения могут понадобиться различные инструменты.
Для более точной настройки можно использовать манометр. У некоторых приборов есть специальные резьбовые места для их присоединения.
Подготовка
В зависимости от конструкции регулировочного винта, могут понадобиться:
- шестигранник на 4 или 6 мм;
- стандартная отвертка с плоской широкой лопаткой;
- спецключ или стальная полоса толщиной около 2 мм и шириной до 20 мм.
Для визуального контроля давления на выходе после редуктора может понадобиться манометр с переходником, для присоединения к шлангу душа или гусаку смесителя.
Настройка регулятора производится при минимально возможном расходе воды через один водоразборный кран.
Настройка
Для настройки регулятора давления в системе водоснабжения квартиры следует выполнить следующие действия:
- перекрыть все краны на внутреннем водопроводе;
- установить манометр на редуктор или присоединить к внутреннему водопроводу;
- приоткрыть 1 кран так, чтобы расход воды был минимальный, то есть тонкая струйка, не распадающаяся на отдельные капли;
- визуально определить давление в водопроводе по манометру, до начала регулировки;
- снять пробку с отверстия в корпусе, где установлен регулировочный винт;
- вставить инструмент в винт, подходящий по конфигурации;
- для увеличения напора необходимо вращать винт против часовой стрелки, нагрузка пружины на клапан уменьшится, и клапан будет закрываться при большем давлении;
- для уменьшения напора следует вращать винт по часовой стрелке, нагрузка пружины на клапан будет возрастать, и клапан будет закрываться при меньшем давлении;
- произвести пробное пользование водой из крана, для проверки комфорта пользования водой;
- при необходимости скорректировать настройку;
- закрыть пробку заглушки отверстия на редукторе, отсоединить манометр.
Рекомендуем: Горизонтальное бурение своими руками: технология и описание процесса
У некоторых моделей установлена головка вращения регулировочного винта и даже может иметься шкала с указанием условных величин.
Можно произвести регулировку давления в водопроводе и без манометра. Для этого, после каждого полного оборота регулировочного винта, следует проверить напор из водоразборного крана, в том числе и удар струи по ладоням.
Один оборот винта изменяет величину примерно на 0,5 – 1,0 бар. Для более точной настройки, в конце регулировки, следует делать пол оборота винта.
Этот метод может оказаться даже более приемлемым, ведь напор настраивается, прежде всего, для комфортного пользования водой, в том числе и при мытье рук.
Выбор регулятора давления
Все регуляторы давления , которые могут также называться редукторами давления воды, регуляторами давления, клапанами, понижающими давление и выполняют одну и ту же функцию: они понижают давление в системе. Они делятся только по способу регулирования параметров.
Если в доме или в другом сооружении, промышленном или жилом происходит перепад подачи воды, используется прибор, который регулирует статичность подачи и давление поддерживается по принципу «после себя».
Если поток воды постоянный, но меняется его давление, нужно установить редуктор, работающий на поддержание давления по динамики. Они применяются чаще и защищают от гидроударов оборудование в помещении, потребляющее воду. Кроме того, при их помощи расход воды становится более экономичным.
Разделяются редукторы по следующим параметрам.
- По пропускной способности они могут быть как минимальными, от 2,4 куба в час, так и до 120 кубов в час.
- По выходному давлению.
- По конструкции – фланцевые, резьбовые, мембранные и поршневые.
- Последние два делятся на сбалансированные и несбалансированные.
Мембранные имеют следующие преимущества. Это надежность при эксплуатации и защита от коррозии внутри устройства. Так как мембрана разделяет внутри корпус пополам, вода, какая бы не попала в первую половину чистая или грязная, во вторую попасть не может, так как мембрана надёжно защищает от попадания воды. При соблюдении правил эксплуатации в техобслуживании не нуждается, но нужно проверять мембрану от проявления признаков порчи, трещин и так далее.
Схема мембранного регулятора давления
Мембранный редуктор имеет следующую конструкцию:
- 1 – корпус,
- 2 – его крышка,
- 3 – пробка корпуса,
- 4 – настроечная втулка,
- 5 – фиксирующая гайка,
- 6 – верхняя часть штока,
- 7 – пружина,
- 8 – цилиндрическая часть штока,
- 9 – сама мембрана,
- 10 – распределительное кольцо,
- 11 – винт золотника с каналом,
- 12 – золотниковая прокладка,
- 13 – нижняя часть штока,
- 14 – уплотнительное кольцо,
- 15 – демпферная камера.
Если это поршневой редуктор, при правильном уходе его срок службы практически неограничен. В его узлах трущихся деталей или задевающих друг друга нет.
При неправильном уходе может покрываться коррозией, попадание грязи, различных частиц происходит поломка. Конечно, мембранные менее чувствительны к загрязнению, но их цена выше, чем у поршневых.
Наилучшими редукторами для регулирования подачи воды можно назвать американского производителя Honeywel, который выпускает приборы, работающие как по статике, так и по динамике, а также промышленные. Хорошо зарекомендовали себя и итальянцы, такие, как Fado, Caleffi, выпускающие разные модели.
По такому принципу защиты от гидроударов работает поршневой редуктор давления компании Valtec, прямого действия.
Редуктор давления воды от компании Valtec
Использование этого редуктора, который также может быть снабжен манометром, снижает расход воды в квартире на 25%. Регулировку подачи воды можно произвести самостоятельно согласно прилагаемой инструкции. Нужно помнить, что такую регулировку нужно производить в том случае, если краны закрыты, использования дополнительных инструментов не потребуется.
Примером мембранного редуктора может служить редуктор давления воды Far
Общий вид давления воды от компании Far
Обычно они выпускаются сразу с манометром, но есть варианты и без него, установка их в систему очень простая. Регулирование давления на выходе из прибора происходит за счет того, как увеличивается, или уменьшается само сжатие пружины, которая расположена под колпачком вверху редуктора. При открытии крана сила давления воды, которая давит на мембрану, уменьшается, пружина открывает доступ воды, что бы давление в системе стало нормальным.
Что такое редуктор и как он действует
Этот прибор нужен для стабилизации и поддержания допустимого напора, он не позволяет превысить критический уровень давления воды.
Прибор защищает все части водопровода и установленные устройства от разрушения и выхода из строя из-за:
- гидроударов;
- повышенных нагрузок;
- скачков давления,
что наиболее актуально для домов с водопроводом, работающим от насоса.
Редуктор давления воды выглядит как прибор в металлическом корпусе, снабженный парой соединений с резьбой, благодаря которым, он и врезается в водопровод.
Такие приборы часто оснащаются:
- регулировочным винтом — им устанавливается предельно допустимое значение уровня давления;
- манометром — показывает давление в водопроводе.
Принцип работы
Редукторы разделяются на группы по принципу действия:
- Статистические — устанавливают на входе водопровода в жилье, они способны работать при неравномерном потреблении воды.
- Динамические — устанавливают на промышленных объектах и магистральных водопроводах, они обеспечивают постоянный, равномерный поток и напор воды.
Отличаются редукторы и местом регулировки давления воды:
- «после себя» — поддерживают постоянное давление на выходе, к ним относятся статистические приборы;
- «до себя» — открываются при повышении давления, нормализуя, ограничивая его, и закрываются при отсутствии напора.
Изделия отличаются друг от друга наличием прозрачной колбы для холодной воды и воздушных фильтров, тонкостью сетки фильтра.
Редукторы давления воды выпускаются производителями с вмонтированными манометрами или без них.
Перечисленные характеристики определяют задачи, для решения которых, целесообразно использование конкретного прибора.
Его можно установить для регулировки давления как в промышленной, так и в бытовой водопроводной системе.
Зачем нужен и как работает РДВ
И в централизованную, и в автономную систему вода подаётся насосным оборудованием. Принципиально эти схемы отличаются только числом разветвлений, диаметром труб и количеством запорной арматуры. И скачки давления, обусловленные различными техническими причинами, возможны в любой из них. Регулятор давления воды в системе водоснабжения стабилизирует напор, гасит возникающие в ней гидравлические удары.
В автономных системах его устанавливают на вводе в дом, перед счётчиком, в централизованных – перед поквартирной разводкой. Такой механизм не помешает и в частных домах, подключённых к централизованной подаче воды, несмотря на то, что есть общий РВД.
Функции регулятора
Механизм, который ещё называют редуктором давления, в бытовой водопроводной сети выполняет функцию стабилизатора. Без него оборудование, рассчитанное на определённый напор и реагирующее на его изменения, выходит из строя быстрее. Это касается не только бытовых приборов, потребляющих воду, для которых гидравлический удар становится серьёзным испытанием. Но и электрических бойлеров, газовых водонагревателей, котлов, водяных счётчиков.
Когда редуктор невозможно встроить в начало внутридомовой сети, его устанавливают непосредственно перед стиральной машиной или другим дорогостоящим оборудованием Источник www.rmnt.ru
От гидроударов страдают и сами трубопроводы, особенно узловые соединения и места стыков. При частых скачках давления они теряют герметичность и начинают подтекать.
Есть и ещё одна причина, по которой желательно использовать редуктор воды: это комфортность пользования водоразборными устройствами. Мало приятного, когда струя из крана или душевой лейки с отрегулированной температурой и напором вдруг начинает произвольно менять эти параметры.
Принцип действия
Несмотря на скромные размеры и простое устройство, РДВ справляется с регулированием напора самостоятельно, без подключения дополнительного оборудования. Причём делает это автоматически.
Принцип его работы схож с тем, как регулируется поток воды вентильным краном, при откручивании которого шток с поршнем поднимаются и открывают просвет определённого сечения. Но в этом случае при увеличении напора в системе поршень остаётся неподвижным, и сила водяного потока возрастает. Тогда как клапан давления воды в редукторе в такой ситуации меняет своё положение и уменьшает просвет.

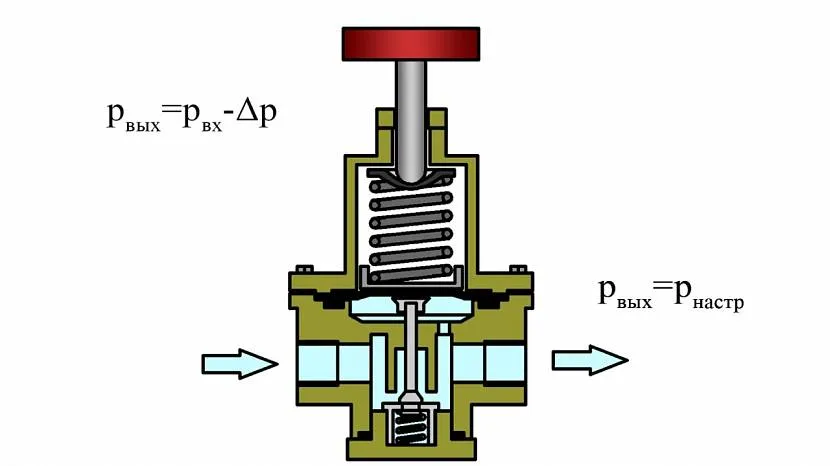

На выходе из устройства давление падает до значений, установленных настройкой Источник i.ytimg.com
Проследим весь путь воды по системе, оснащённой РДВ.
Вода подаётся в дом из скважины, колодца либо централизованной системы с помощью насосов, задающих определённый напор.
Из-за сбоя в работе насоса, закрытия крана на ответвлении или по какой-то другой причине давление резко меняется, что угрожает включённому в сеть оборудованию выходом из строя.
Проходя через редуктор, поток воды давит на его действующий элемент, который сжимается и автоматически уменьшает просвет клапана.
Изменение проходного сечения не позволяет воде двигаться с прежним напором, он снижается и выходящая из редуктора вода поступает к точкам потребления с нормативными показателями давления.
В домах с подачей воды из скважины или колодца часто устанавливают гидроаккумулятор, оборудованный похожим механизмом – реле давления. Этот прибор работает от электрической сети и предназначен для включения насоса при падении давления в гидробаке, и его отключения при достижении заданных параметров. В этом случае редуктор давления воды в системе водоснабжения не обязателен, так как напор не превысит максимальных значений, установленных для гидроаккумулятора.
Система автономного водоснабжения с гидроаккумулятором Источник cdn.sovet-ingenera.com
Но давление в трубах будет меняться в заданных реле пределах. Если максимальное выставленное для гидробака давление больше 3 атмосфер, а для нормальной работы бытовых приборов оно должно быть ниже, то регулятор стоит установить.
