Обзор системы капельного полива Водомерка: плюсы и минусы, стоимость, правила подключения

Монтаж системы

Установка емкости

 Используется любой резервуар достаточной вместимости, обеспечивающий полноценный полив всей посадки за 1 раз. Необходимо учесть, что он должен располагаться примерно на 2 – 2,5 м выше уровня грядок. В этом случае вода будет идти самотоком и насос не понадобится. В зависимости от вида емкости ее можно закрепить или на стене, или установить на подставке.

Место в теплице нужно выбирать с учетом того, как удобнее подвести к ней трубу для регулярного заполнения жидкостью. На выходе в обязательном порядке ставится кран. Он должен обеспечивать не только открывание/закрывание линии полива, но и плавную регулировку объема проходящей по ней воды.

Желательно, чтобы «сосуд» имел крышку. В процессе эксплуатации будет происходить выпадение осадков на его дно, поэтому должна быть предусмотрена возможность очистки емкости. Кстати, именно поэтому выходной патрубок (вместе с краном) монтируется выше днища (примерно на 2 см), чтобы в «линию» уходила чистая вода, без взвесей.

Фильтр

Многое зависит от того, откуда берется вода. Если из естественного водоема, то есть риск попадания в систему различных микроорганизмов. Они начнут размножаться, и придется довольно часто менять и форсунки, и трубки (ленты, шланги), так как все отверстия будут забиваться. Учитывая их диаметр, вряд ли удастся их прочистить, особенно линию по всей длине.

Какой тип фильтра выбрать, каждый решает в зависимости от местных условий. Но желательно делать не только грубую, но и тонкую очистку воды. Траты на фильтр сократят расходы на последующий ремонт элементов системы. Да и почва на «плантациях» не будет загрязняться всякими наносами.

Система капилляров

Можно приобрести обычный поливочный шланг. Рекомендуется непрозрачный (чтобы избежать размножения микроорганизмов на его внутренних стенках) с их толщиной не более 1,5 мм. Такой легче укладывать на участке полива.

В соответствие с разработанной схемой шланг режется на необходимое количество частей определенной длины. Все они соединяются между собой фитингами в соответствии со схемой укладки.

Производится разметка мест расположения капельниц. В соответствии с этим в отрезках шланга прокалываются дырки. Их диаметр должен быть таким, чтобы капельница была надежно зафиксирована. При возможности к ней присоединяются небольшие трубки-отводы (если позволяет конструкция) для одновременного полива нескольких растений.

Автоматика

При желании можно систему усовершенствовать. Для этого понадобится устройство управления (контроллер) и кран с соленоидом. По установленной хозяином программе кран будет самостоятельно открываться/закрываться. По такому же принципу можно автоматизировать и наполнение емкости (при необходимости).

Это целесообразно делать, когда хозяин участка лишен возможности регулярного ухода за посадками в теплице (работа + другие хозяйственные дела, командировки и так далее).

Примерные расходы

Смета зависит от многих факторов – количество элементов, протяженность линий, ценовая политика в регионе. Поэтому уместно привести только примерные цены на основные комплектующие:

  •  «лента» (с расстоянием между отверстиями 0,4 м) – 4 руб/п.м.;
  • шланг некомпенсированный (1,5 л/час; 0,3 м – расстояние между капельницами) – 28,5 руб/п.м.;
  • капельница внешняя – от 6,5 руб/шт.;
  • штуцер (для микрокапельного орошения) – от 13 руб/шт.;
  • фильтры: грубой очистки – от 280, тонкой – от 350 рублей;
  • редукторы давления – от 580 р.;
  • штуцера – от 15 р.:
  • краники – от 36 р.:
  • тройники – от 34 р.

Рекомендации

Лучше приобретать капельницы, в которых предполагается самоочистка. Все остальные модели, как правило, одноразового использования, так как в большинстве из них конструкция разборку не предусматривает.

Кроме того, целесообразно использовать изделия, к которым можно присоединять отводы. Это позволит одной капельницей поливать одновременно несколько растений.

«Ленты» производятся по разной технологии. Есть варианты со сварными стенками, и они стоят гораздо дешевле. Но срок их эксплуатации крайне мал.

Шланг не должен быть слишком мягким, иначе вода под давлением будет просто «выбрасывать» капельницы. Но он не должен быть и чрезмерно жестким, так как это усложнит монтаж системы и крепление капельниц.

Надеемся, что данная статья оказалась полезной. В любом случае затраты на систему капельного полива полностью окупятся.

Принцип работы ВОДОМЕРКИ

Система включает в себя:

  • гибкий шланг, рассчитанный на две грядки по 4 метра каждая;
  • дополнительный шланг длиной 2 метра;
  • автоматический датчик с насосом;
  • фильтр;
  • шаровой кран;
  • муфты и переходники;
  • капельницы с наконечниками;
  • разветвители Т-образный и угловой;
  • винт;
  • заглушки.

Надо отметить, что кроме базового набора с длиной шланга 4 метра и 40-ка капельницами, можно купить 6-ти, 8-ми и 10-ти метровые комплекты. Некоторые умельцы сами регулируют длину с помощью купленных отдельно шлангов нужного диаметра.

Присоединить шланг можно непосредственно к емкости с помощью винта или к трубе, используя шаровой кран. Следующим устанавливается фильтр, затем – таймер. По всей длине шлангов необходимо сделать отверстия и вставить в них капельницы с наконечниками.

Шланги соединяются между собой разветвителями, а свободные концы закрываются заглушками, наконечники нужно углубить в землю возле каждого растения, после чего можно установить таймер, набрать в емкость воду и включить систему.

Первое время надо понаблюдать за ее работой, нельзя после установки и включения оставлять теплицу без присмотра. Только через нескольких дней, убедившись в том, что система капельного полива для теплиц ВОДОМЕРКА работает без сбоев, можно уезжать домой.

Применение подобного метода для орошения огородных и садовых культур позволит уменьшить появление и рост сорняков — ведь они не будут получать нужного количества влаги. И, наоборот — корневая система овощей, зелени, цветов и ягод будет постоянно подпитываться водой и удобрениями.

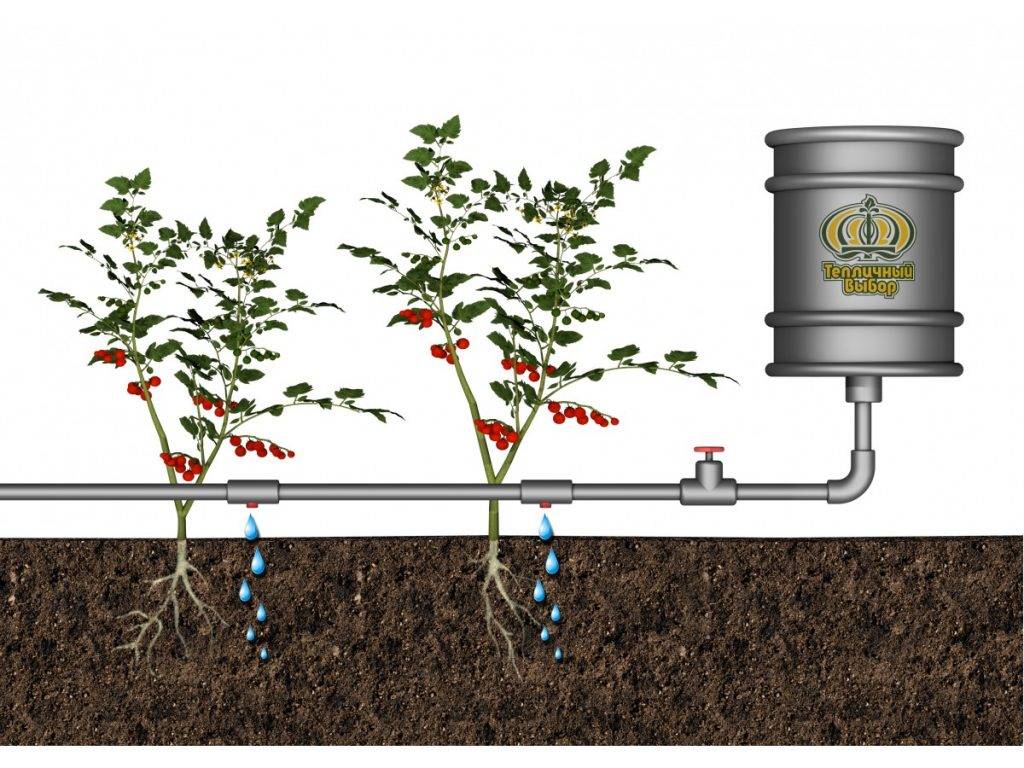

Капельный способ полива доставляет воду под самый куст, аккуратно и дозировано пропитывая землю у корней и не попадая на листья, тем самым оберегает их от болезней.

Устройство системы капельного полива в теплице

В данном случае на стеллажах размещаются автоматические поливальные установки капельного вида. Речь идет об устройствах, созданных из нескольких водопроводных труб на поверхностях которых есть определенные отверстия, в которые вставлены небольшие трубочки.

Особенности монтажа капельного полива

При этом каждая из них должна подводиться к стеллажу или же к ящику для рассады, а также углубляться в землю.

  • В некоторых случаях, дополнительными компонентами к рассматриваемой системы становятся таймеры и клапаны, оснащенные соленоидами.
  • Благодаря их использованию становится допустимым обеспечение регулирования периодов и объемов подачи воды.
  • Также благодаря такому подходу становится возможным обеспечение подачи воды на основании учета особенностей того или иного растения.

Чтобы реализовать подобный механизм, можно сформировать емкость, которая попеременно будет заполняться водой и определенным питательным раствором. В некоторых случаях подобная система имеет возможности и для омагничивания воды.

Преимущества капельного полива для теплицы

К основным преимуществам применения такого варианта относят:

  • Возможность адресной подачи воды, а также питательных растворов непосредственно к растению, что обеспечивает его рост и развитие;
  • Значительная (в сравнении с поливом со шланга) экономия воды;
  • Качественное увлажнение грунта без нарушения его структуры.

При выборе автоматического и капельного варианта крайне важно быть готовым к необходимости приобретать качественные и в некоторых случаях, дорогостоящие комплектующие. Выбирать их необходимо в зависимости от частоты возникновения потребности в поливе, а также от размеров теплицы

Автоматизированная система капельного полива

Liss1970 сделал систему автоматизированного капельного орошения, которая работает без какого-либо участия человека. Сейчас у этой системы единственный минус – она не оснащена специализированным датчиком и не отключается, когда идет дождь.

Для этой системы использовалось оборудование из Израиля (капельный шланг, наружные капельницы, спринклеры, таймеры и быстроразьемные соединения, таймеры; фильтр и насос были отечественными, а шланг – китайский).

Систему полива сделали так: на каждую грядку шириной 60 см разложили по две линии капельного шланга с расстоянием между капельницами 30 см. Шланг согнули под углом 90 градусов и зафиксировали П-образными скобами из алюминиевого провода. Таким образом, обеспечивался сплошной полив грядки. В качестве питающей магистрали выступал китайский шланг, капельный шланг соединялся с ней обычными быстроразъемными соединениями.

Через клапан с таймером система подключалась к скваженному насосу под управлением КИВ-1.

Liss1970Пользователь FORUMHOUSE

Клапан открылся – насос включился. Клапан закрылся – насос выключился.

Всего Liss1970 сделал три линии полива (исходя из дебета скважины – 400 литров в час).

Первая линия, для грядок, состояла из семидесятиметрового капельного шланга. Для полива маленьких грядок было установлено пять внешних капельниц.

Третья, тоже «спринклерная» линия работает только на полив картошки. С картофельной грядой площадью 80 квадратных метров справляются два спринклера.

Насос подключен через свою группу безопасности, включающую автомат на 2 А и отдельный кабель, поэтому получилась вполне себе автоматическая система полива. Единственное – задавая время полива, приходилось учитывать особенности дачного электроснабжения.

Liss1970

Первый полив ставили на 7.00, а второй на 20.00, иначе не гарантирована работа насоса.

Главный вывод, к которому Liss1970 пришел после того, как система отработала первый сезон: успех определяется дебетом скважины и давлением в подающем шланге. При недостаточном давлении спринклеры работать не будут, а избыточное давление, выше 3,5 атм., будет рвать капельный шланг. Еще из опыта – в этой системе полива ни в коем случае нельзя экономить на фильтре. Чем он тоньше, тем лучше будет работать система.

На FORUMHOUSE вам помогут сделать автополив своими силами. У нас вы найдете богатейший архив проектов и схем автоматического орошения. Посмотрите видео, которое рассказывает, как своими руками сделать на участке пруд и систему полива.

Капельный полив из пластиковых бутылок своими руками

Для маленького участка подойдет самая простенькая система из обычных пластиковых бутылок.

Их подвешивают на колышке, опуская горлышко вниз, вставляют в него узенькую трубку или просто стержень шариковой ручки. Обязательно делают отверстие для выхода воздуха.

Второй вариант — проделать дырочки в днище

Тут важно учесть тип грунта и его возможность впитывать влагу, так как от этого зависит количество отверстий:

  • песчаный — 8;
  • глиняный —12.

Их размер — небольшой, чтобы жидкость не выливалась быстро. Можно их сделать иголкой.

Простой вариант — подземный полив: бутылку закапывают в землю, а горлышко остается над поверхностью. При уменьшении количества воды ее доливают. Преимущество этого метода — отсутствует корочка на поверхности, которую нужно рыхлить. Например, в парнике одному кусту помидора будет достаточно 1 л жидкости на 7 дней.

Дырочки быстро закупориваются, если в почве есть глина. Чтобы это предотвратить:

  • надевают обычные капроновые колготки на часть емкости с отверстиями;
  • делают небольшой дренаж — кладут мешковину или траву в яму перед закапыванием.

Это хорошая идея для часто отсутствующих людей. Бутылку устанавливают в земле, наклоняя под 30-45° для уменьшения напора воды и темпа ее расходования.

Капельный полив своими руками

В настоящее время существует множество способов орошения- это всевозможные разбрызгиватели, дождеватели и т.д. Для реализации данного проекта был выбран капельный способ полива. Этот вид орошения отличается существенной экономией воды и не требует высокого давления жидкости в подающей магистрали. Можно установить поливочный резервуар на высоте 2-3 метра, и этого будет достаточно для создания необходимого давления в системе, даже если вода будет вытекать «самотёком».

Существует два основных вида капельного полива: капельная лента и точечные капельницы.

Капельная лента

Представляет собой тонкостенную трубку со специальными устройствами — капельницами. Капельницы обеспечивают постепенное вытекание воды с определённым постоянным расходом (например 1,6 л/час).  Использовать капельную ленту удобно тогда, когда необходимо увлажнить определённую площадь почвы, растения на которой расположены достаточно кучно, рядами.

Присоединение капельной ленты к магистральной трубе

Такой способ хорошо подойдёт для полива грядок с луком, морковью, зеленью, рядов картошки и т.п.

Точечные капельницы

Система полива с точечными капельницами представляет собой магистральный шланг с отходящими от него «усиками» — тонкими трубочками, имеющими капельницы на конце. По своему принципу действия точечные капельницы похожи на капельницы, из которых состоит капельная лента — они так же дозируют воду, поступающую к корням растений.

Такой способ капельного полива хорош тогда, когда растения крупные, посажены на сравнительно большом расстоянии друг от друга и не обязательно рядами (например, томаты, клубника и т.п.).

В данном проекте мы использовали наборы капельного полива «Жук».

Возможность автоматического капельного полива при отсутствии водопровода

Если нет возможности подвести к теплице водопровод, то система капельного полива подойдет как нельзя лучше. Она может работать при очень слабом напоре. Для ее функционирования надо всего лишь установить какую-либо емкость для воды на высоту до 2-х метров, присоединить к ней нужные трубы и шланги, фильтр и капельницы с наконечниками — ну и открыть кран.

Купить тепличную систему капельного полива Водомерка крайне желательно, когда хозяева живут вдали от участка и не имеют возможности регулярно посещать его для должного ухода за теплицей. Система сама пустит воду по трубам и шлангам к растениям, причем делать это будет с заданным интервалом и напором. Можно запрограммировать ВОДОМЕРКУ на определенный срок, а это от 2-х минут до 120-ти, и желаемую периодичность.

Как это будет выглядеть? Например, культуры могут поливаться каждый день по 30 минут или трижды в неделю по часу. Выбор параметров зависит от потребностей растений и желаний владельца.

Классификация и виды

Капельные ленты и трубки обладают разным строением:

  1. Ленты имеют тонкие стенки (до 0,4 мм), легко сплющиваются.
  2. Трубы более жесткие, стенки у них толщиной от 0,4 до 1,5 мм. Их диаметр колеблется от 16 до 32 мм.

Поэтому для магистралей подходят соединители жесткого типа — с ребристой поверхностью, для капельных лент — обычного вида.

По общему функциональному назначению фитинги для поливочных систем разделяют на:

  • Стартовые краны.
  • Фитинги для соединения и создания ответвлений.
  • Для капельниц.
  • Регулировочные краны.
  • Фитинги для внесения удобрений.
  • Простые дополнительные монтажные фитинги.

Процесс очистки воды

Если долго использовать для полива грязную воду, то капельная система может не прослужить и одного сезона. Особенно рисковой в данном плане является середина сезона, когда капельные отверстия быстро забиваются грязью. Для эмиттерной линии подобный вопрос менее критичен, чем для щелевой.

Стоит помнить, что чем меньше производится расход жидкости капельницей, то тем тоньше должны быть каналы для выпуска жидкости, а значит требуется более тщательное осуществление фильтрации. В данном вопросе можно ориентироваться на нижеуказанные показатели:

  • Расход жидкости в капельнице менее 1 литра в час – необходима повышенная фильтрация по причине крайне тонких каналов водовыпуска;
  • Расход жидкости в капельнице более 2-х литров в час – данная лента мене чувствительная к качеству жидкости.

Принцип работы

Капельный полив из бочки Аквадуся ведется теплой водой, которая не забирает ресурсы батареек – нагрев идет от солнца. Для обеспечения работы системы достаточно заполнить емкость водой из крана, а после поставить необходимый режим. Можно сделать так, чтобы целый день жидкость нагревалась под солнечными лучами, а вечером начинался капельный полив до определенного момента. Можно установить режим на время или на количество воды.


Принцип работы капельного полива

В систему входит сеть тройников и шлангов. Их можно собирать в любом порядке, как это будет удобно для конкретного участка и расположения грядок. Лучше всего установить такой режим, при котором для каждого куста устанавливается лимит в 2 л воды за один раз.


Описание системы Аква Дуся Water Tap


Расположение элементов капельной системы Аква Дуся

Подключить Аквадусю можно к любой бочке, вне зависимости от ее объемов. Система настолько неприхотлива, что она подходит даже для дождевой воды, которая будет собираться автоматически. После того, как в емкости закончится жидкость, необходимо залить новую порцию и выставить все подходящие настройки.


Емкость для капельного полива может собирать дождевую воду

Шланги можно располагать так, как это будет удобно для конкретной теплицы или открытого участка. Важная особенность Аквадуси: вода попадает непосредственно к корням тех растений, которые действительно представляют ценность для огородника, для сорняков влаги не остаётся.

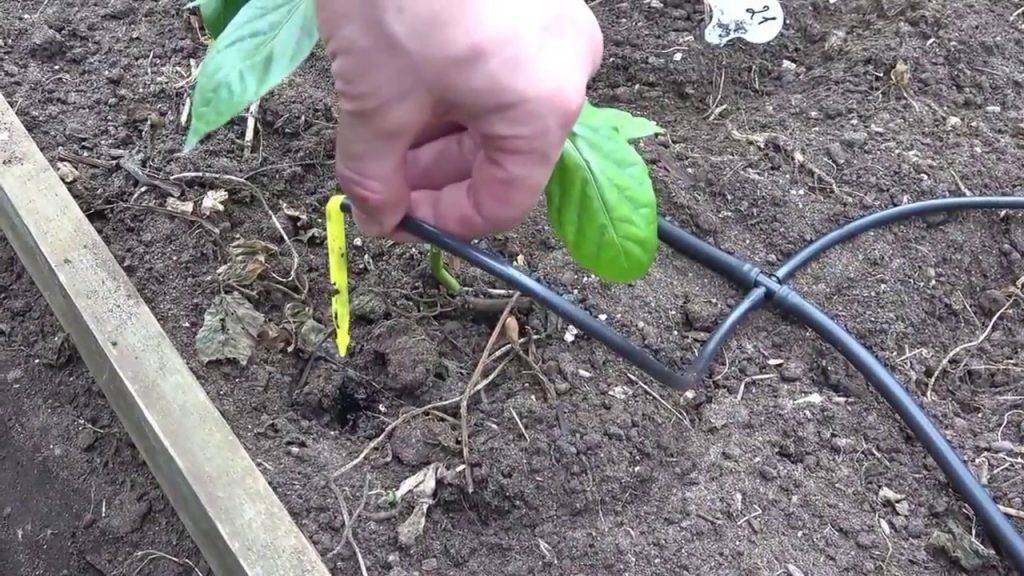

Установить капельницы можно непосредственно к необходимым растениям

Особенности капельного орошения

Преимущества системы Водомерка:

  • отсутствие риска размыть почву, повредить корневую систему;
  • минимальные усилия для организации полива;
  • не требуется регулировка подачи воды.

Садоводы с опытом знают, что орошение растений по листу нельзя осуществлять в период, когда солнце стоит высоко. Потому большинство дачников вынуждены подстраиваться под утренний (до 9:00) или вечерний (после 19:00) график внесения жидкости. Система капельного полива решает эту проблему. С использованием данного метода можно не беспокоиться о том, как бы успеть все вовремя. Более того, владельцу участка нужно делать минимум движений, чтобы обеспечить каждую культуру необходимым количеством влаги. Почва, в свою очередь, остается неповрежденной струей воды, а корни в полной мере и постепенно насыщаются ею.

Как настраивают приспособление

Подобные системы полива применяют для следующих культур:

  • помидоры;
  • огурцы;
  • перец;
  • капуста;
  • клубника и пр.

Конструкция Водомерки удобна тем, что ее можно использовать для небольших теплиц и открытых грядок на дачных и приусадебных участках, а также в крупных агрокомплексах.

ВИДЕО: Как работает система «Водомерка»

Конструкция системы

Капельный полив с помощью данной системы может быть осуществлен с применением накопительного резервуара для воды или же трубопровода. В конструкцию входит:

  1. Насос с автоматическим датчиком, позволяющим заранее установить продолжительность полива в пределах 2-120 минут, а также интенсивность подачи воды.

Садовод может запрограммировать частоту полива, например 1-2 раза в неделю, и забыть о необходимости заглядывать в теплицу или на грядку какое-то время. Контроль действий системы необязателен. Как правило, она срабатывает точно в указанное время.

Комплектация

  1. 4-х метровый шланг для полива грядок соответствующей длины.
  2. Фильтр, который будет очищать воду.
  3. 2-х метровый шланг, служащий вставкой.
  4. Т-образный и угловой разветвитель.
  5. Винты, переходники, необходимые для подсоединения шлангов к емкости, из которой будет подаваться вода.
  6. Муфты, шаровой кран, предназначенные для подключения к водопроводной линии.

Схема установки

Данная система капельного полива хороша тем, что установить ее можно и самостоятельно. Отталкиваться при расчете необходимых расходных материалов следует от длины грядок. Базовая комплектация рассчитана на стандартные теплицы 3х4 метра. Если длина вашей грядки, например, 6 метров, вам хватит стандартного комплекта и дополнительного шланга на 2 метра. Независимо от того, какого размера у вас участок, можно сделать единую схему.

Примеры расположения труб

Когда с количеством и длиной шлангов определились, можно приступить к следующему этапу – выбору источника питания. Это может быть бочка или любая другая емкость, либо трубопроводная сеть.

Исходя из размеров орошаемой территории, следует рассчитать объем емкости для хранения запаса жидкости. Например, на 6 соток вполне достаточно резервуара на 100 литров и более. Устанавливать его следует на высоте от 1 до 4 метров. При этом заполняют источник воды вручную.

Как располагается лента

Теперь можно приступить к размещению ленты. Она укладывается в рядах вблизи корневой системы. Почва будет увлажняться за счет постоянного поступления капелек воды, вытекающих из ленты с определенной интенсивностью.

Интенсивность подачи воды и время работы определяют самостоятельно

Если в качестве источника выбран водопровод, то в конструкции будет задействован специальный переходник. Он выполнит блокировку подачи воды по шлангу, когда насос остановится.

После установки системы орошения следует сначала проверить ее работу в течение нескольких суток. Не стоит сразу уезжать и пускать все на самотек. Чтобы убедиться в отсутствии брака в конструкции или в деталях, поставьте несколько различных режимов полива и проконтролируйте, насколько стабильно и вовремя включается и выключается подача воды.

Если вам кажется, что грядки сухие, и вы в недостаточном количестве подаете воду с помощью капельной системы, не делайте поспешных выводов. Сначала копните грунт глубже. Разница в том, что при обычном ручном поливе поверхность земли в значительной мере насыщается влагой. В отличие от обычного, капельный метод орошения напитывает внутренние слои грунта, а поверхность остается умеренно влажной и даже иногда суховатой.

ВИДЕО: Видео инструкция установки системы капельного полива «Водомерка»
