Управление освещением
- Управление освещением при помощи выключателя.
Данная схема закладывается на стадии монтажа: в стенах бассейна делают отверстия, в которые устанавливаются кабельные каналы, с проходящими в них кабельными линиями.
Отдельно от чаши, в сухом безопасном месте, устанавливается выключатель, который управляет подсветкой. Для безопасности в схему включается понижающий трансформатор 220/12 В, ограничитель напряжения, автоматический выключатель (устанавливается в основном щите управления).
Таким образом напряжение 220 В от ЩУ, через ОПН, подается на трансформатор, где оно понижается до 12 В. Затем поступает на клавишный выключатель, при включении которого замыкается цепь и включается освещение бассейна.
Условная схема управления освещением при помощи выключателя
- Автоматическая схема управления освещением.
Данная схема реализуется на устройствах автоматики (реле, контакторы, датчики). В зависимости от типа реле, например, сумеречное или реле времени, устанавливается время включения/отключения подсветки или период её срабатывания.
Например, при наступлении темноты сумеречное реле подает сигнал, замыкает свои контакты и включается освещение, при наступлении рассвета – отключается.
Условная схема управления освещением при помощи фотореле (сумеречного реле)
- Управление освещением бассейна при помощи пульта.
Одна из наиболее простых схем, при необходимости включения/отключения подсветки подается сигнал светильнику с пульта управления. Также, на некоторых моделях светильников, можно менять цвет и интенсивность светового потока.
Светильник с пультом управления
Подключение и монтаж освещения в бассейне
Установка подводной фары для освещения бассейна:
отметить место установки фары на внешней стороне чаши бассейна;
удалить утеплитель при его наличии;
отметить места установки и крепления накладной фары
Обратить внимание, что места крепления не должны соприкасаться с местами прохождения проводки или металлической части чаши.. Место установки фары на внешней части чаши
Место установки фары на внешней части чаши
- тонким сверлом, чтобы не повредить покрытие внутренней стороны чаши, просверлить отверстие по центру закладной
Установка закладной фары (просверливание отверстия)
- при помощи насадки «коронка» выпилить отверстие с внутренней стороны чаши, ориентируясь на ранее полученное отверстие
Выпил отверстия под закладную коронкой
Готовое отверстие под закладную
- отметить места крепления закладную под фару с внутренней стороны чаши
Отметка места крепления фары
- просверлить отверстия в указанных точках
Выпил отверстий в местах крепления
- подготовить конструкцию фары: нанести герметик в местах крепления, установить резинки, которые обеспечивают прочный контакт частей закладной к чаше
Собранная конструкция фары
- части закладных фары установить с внешней и внутренней стороны чаши. Затем прочно затянуть их саморезами. Места соединения обработать герметиком.
Крепление закладной к внутренней и внешней части
- подготовить коммутационную коробку, которая устанавливается не далеко от бассейна;
- коммутационную коробку соединить с закладной фары трубой, прочно заизолировав места соединения. По данной трубе будет проходить кабельная линия;
- вдеть кабельную линию в отверстие внутренней закладной. Второй конец кабеля зафиксировать в коммутационной коробке. Для удобства замены лампы длину кабеля необходимо рассчитать с учетом расстояния до сухой поверхности бассейна.
Прокладывание кабельной линии
- К свободному концу кабеля подключить фонарь.
- Прикрепить подключенный фонарь к закладной
Установленная фара
- По окончании установки фары повторно проверить места крепления оборудования и соединения деталей. При необходимости – провести герметизацию.
Освещение бассейна светодиодной (LED) лентой:
- Выбрать led ленту с учетом уровня её защищенности от влаги.
- Подготовить необходимый объем светодиодной ленты. Для этого необходимо предварительно замерить расстояние, на котором будет прокладываться led лента.
При большой протяженности бассейна, лента подключается к источнику питания параллельно (одно плечо не более 10 метров), т.к. при её последовательно подключении увеличится ток нагрузки, что приведет к перегоранию светодиодов.
- Подготовить нужный объем прозрачного шланга необходимого диаметра.
- Продеть нитку по всей длине шланга. Для удобства за один конец нити подвешивается небольшой груз (пластмассовый колпачок). С противоположной стороны включается пылесос, который притягивает к себе колпачок, тем самым продевая нить.
- К одному из концов нити привязать диодную ленту и продеть её по всей длине шланга
Процесс вдевания диодной ленты через шланг
- Установить тройник: боковые ветви – противоположные концы шланга, центральная ветвь – провода питания led ленты, подключенные к коммутационной коробке.
Герметизация концов шланга и места выхода питающих проводов
- Повторно проверить места крепления оборудования и соединения деталей. При необходимости – провести герметизацию.
- Установить шланг с лентой по периметру бассейна с помощью специальных зажимов или проложить в кабельном канале (если его установка предусмотрена на этапе монтажа чаши).
Примеры креплений для шланга
Освещение бассейна подводным светодиодным светильником на батарейках:
Светильник представляет собой герметичную конструкцию на батарейках, в данном пример это 3 штуки типа ААА, и пульт управления к нему.
Подводный светильник на батарейках с пультом (вид сзади)
Во время эксплуатации светильник может самостоятельно плавать на поверхности воды, т.к. при его погружении в воду он не тонет или крепиться к стенам или на дно чаши бассейна.
Наружное освещение бассейна реализуется при помощи обычных светильников: на улице – фонари, прожекторы и т.д.; в помещении – светильники с соответствующей степенью защиты.
Наружное освещения (в помещении)

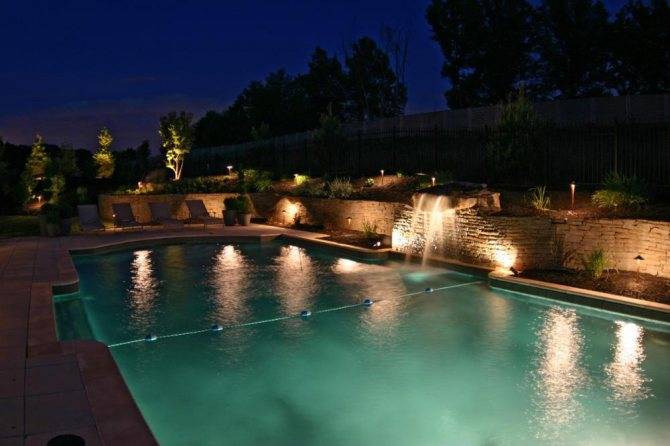

Наружное освещение на открытом воздухе
Полезные советы
Напоследок предоставляем к Вашему вниманию несколько полезных советов по созданию освещения в бассейне своими руками:
При покупке подводных светильников обращайте внимание на их технические характеристики. Главный показатель – максимальная глубина установки, которая должна соответствовать Вашим условиям
Если изделие будет размешено глубже, чем рекомендуется в нормах, то существует вариант, что оно быстро выйдет из строя.
Не обязательно устанавливать подводные фонарики прямо на дне. В этом случае при поломке необходимо будет полностью слить воду для доступа к изделию. Можно упростить себе жизнь, разместив светильники на стенках бассейна прямо над водой. В этом случае вся емкость будет освещена, и в то же время под водой ничего не будет находиться.
Используйте диммеры и светофильтры, чтобы можно было менять интенсивность и цветовую гамму света.
Для создания оригинального мягкого освещения бассейна используйте плавающие светильники с матовыми плафоном.
Обезопасьте себя, установив над чашей влагозащищенные светильники. Несмотря на то, что контакт с водой у них будет отсутствовать, случайный брызг либо образование конденсата может стать причиной короткого замыкания.
Рекомендуем также просмотреть видео, на котором предоставлен недорогой вариант подсветки:
Обзор бюджетного освещения
Полезные советы и рекомендации
В чаше небольших размеров можно ограничиться размещением светильников только на 1 стенке. Выбирают ту, со стороны которой наблюдатель чаще всего смотрит на бассейн. В этом случае он не видит прожекторов. Создается впечатление, что светится сама вода.
Для замены лампочки накладной фонарь рекомендуется вытащить на берег, если есть такая возможность. Это исключит попадание влаги в корпус, что привело бы к замыканию токоведущих частей на воду с последующим электротравмированием купающихся.
Чтобы освещение было равномерным, приборы размещают с шагом в 60-100 см.
Подводные фонари устанавливают на глубине до 1 м. Для более низкого размещения потребуется увеличить мощность приборов, что приведет к неоправданному росту энергозатрат.
Нецелесообразно располагать светильники на глубине менее 60 см. В этом случае эффект объема все равно не будет достигнут. Если бассейн мелкий, правильнее установить надводные фонари.
Организация подсветки
Обустройство внешней подсветки бассейна своими руками, как правило, не вызывает проблем и может быть изготовлено любым, в том числе и начинающим мастером.
Для организации подводной части подсветки бассейна можно использовать:
- точечные светильники, которые могут работать как от электропитания, так и от батареек;
- светодиодную ленту.
Выбор и монтаж светильников
Для подсветки бассейна используются подводные или надводные светильники следующих типов:
накладные, отличающиеся небольшой стоимостью, компактностью и простотой установки. Для монтажа светильников не требуется подготавливать специальные отверстия на стенках или полу, что положительно влияет на качество облицовки водоема и уровень его герметичности;
Световое оборудование накладного типа
Накладные светильники могут крепиться при помощи специальных болтов, входящих в комплект оборудования или магнита, установленного на светильнике.
встраиваемые. Основным преимуществом данного типа оборудования является отсутствие выступающих частей, которые могут привести к повреждениям человека. Монтаж встроенных светильников более сложный и в большинстве случаев выполняется профессионалами;
Световое оборудование, монтируемое в пол или стену бассейна
плавающие. Если настенные и напольные светильники требуют установки и подключения к электропитанию, то современные плавающие осветительные приборы могут работать от батареек или солнца. Такое оборудование отличается простотой монтажа, оригинальностью, возможностью свободного перемещения в любую зону, разнообразием форм и размеров. К отрицательным качествам можно отнести малую мощность приборов и непродолжительный срок использования.
Светильники, плавающие на поверхности воды
При выборе светильников, помимо вида оборудования, необходимо учитывать:
- габаритные размеры;
- мощность;
- тип установленных ламп.
В них могут быть установлены:
- галогенные лампы, дающие яркий свет, но отличающиеся небольшим сроком службы;
- люминесцентные лампы, потребляющие меньшее количество электроэнергии, отличающиеся большим сроком службы. При использовании ламп данного типа особые требования предъявляются к герметичности светового прибора, так как небольшая протечка может привести к выходу лампы из строя;
- диодные лампы. Наиболее современный вид оборудования, который отличается малым энергопотреблением, универсальностью, неподверженностью механическим повреждениям, длительным сроком службы, но вместе с этим и более высокой стоимостью;
- лампы накаливания. Допустимо использовать только при организации внешнего освещения.
Разновидности ламп для подсветки бассейна
Как производится монтаж светильников, смотрите на видео.
Выбор и монтаж светодиодной ленты
Большой популярностью также пользуется светодиодная подсветка, выполняемая при помощи светодиодной (LED) ленты.
Для подсветки используются:
- ленты с однотонным свечением;
- многоцветные ленты, позволяющие получить любой один цвет или менять цвета по типу елочной гирлянды.
При выборе многоцветной ленты в систему устанавливается дополнительное оборудование – контроллер, позволяющие управлять режимами работы.
Монтаж LED-ленты своими руками производится по следующей схеме:
- сборка импровизированного светильника. При соединении отдельных частей ленты для получения нужной длины рекомендуется использовать метод пайки с последующей герметизацией стыка;
- подключение оборудования к электросети. Установка контроллера, блока питания и так далее;
Последовательность подключения оборудования
- крепление ленты к стенкам бассейна. Для фиксации целесообразнее использовать специальные крепежи в виде скоб, позволяющие достичь максимального уровня надежности и не повредить изоляцию оборудования.
Методы фиксации светодиодной ленты
При желании можно изготовить комбинированное освещение бассейна, используя и точечные светильники, и уличные фонари, и светодиодную ленту. Это позволит менять тип освещения в зависимости от настроения, погоды и иных факторов.
Способы монтажа
- Встраиваемый метод. Устанавливать лампы можно с наличием воды и без неё в зависимости от типа осветительных приборов. Но можно вмонтировать систему в специальный коридор, который выстраивается вдоль стен по периметру непосредственно в бетонное основание.
- Накладной способ. Монтировать нужно только при отсутствии жидкости в резервуаре. Элементы устанавливаются не в сами стены, а на их поверхности. Для этого можно использовать специализированные чаши, куда вставляются лампочки.
Установка светодиодной ленты
Это простейший способ создания освещения в бассейне. Что вам понадобится:
- водостойкая светодиодная лента (Waterproof), имеющая глеевую заливку;
- аккумулятор;
- изолированный провод;
- клей № 88;
- изолента;
- паяльник;
- выключатель.
Длина ленты должна соответствовать диаметру конструкции, если вы собираетесь устанавливать её по всему периметру.
- на ленту и поверхность стен бассейна нанести клеящую основу;
- зафиксировать ленту;
- припаять провода;
- заизолировать места стыков;
- снаружи установить аккумулятор с выключателем;
- подсоединить провода.
следующей статье
Как вмонтировать подводный светильник?
- в стене сделать отверстие, которое соответствует диаметру посадочного элемента;
- подготовить светильное оборудование;
- взять самоклеющуюся прокладку, предназначенную для уплотнения;
- снять защитный слой, приклеить одной стороной к светильнику;
- взять другую прокладку, установить к внутренней части стенки;
- закрепить конструкцию винтами;
- проверить точность расположения прибора;
- закрепить зажимы;
- поверить светильник на работоспособность.
Как защитить провода от воды, а людей от электричества – техника безопасности
Меняйте лампочки только на суше. Для этого необходимо аккуратно потянуть за провод и вытащить прибор из воды.
Электрический кабель должен быть тщательно загерметизирован, чтобы внутрь не проникала влажность. То же самое касается осветительного прибора.
Находиться безопасно в воде можно только в том случае, если напряжение не превышает 12-ти Вольт
Если же мощность оборудования значительно выше, тогда нужно использовать трансформатор для понижения напряжения.
Подводные лампы должны соответствовать защитному классу IP – index protection (IP68).
Чтобы не было замыкания, особое внимание уделяют проводке, особенно в местах стыка с системой.
Следите за тем, чтобы яркий поток света не был направлен в сторону людей. В противном случае это чревато негативным воздействием на глаза, на фоне чего снизится острота зрения.
Как правильно выбрать осветительные приборы?
Светильники для бассейнов отличаются мощностью и принципом действия. Их выбирают по нескольким критериям.
По площади и глубине чаши
Для стандартного бассейна необходимый удельный световой поток составляет 100 лм/кв. м. Для фонарей, расположенных на большой глубине или снабженных цветными фильтрами, этот показатель увеличивают на 20%-30%.
Для разных приборов световой поток в лм на 1 Вт потребляемой мощности составляет:
- LED-светильников – 90-120;
- галогенных – 15-20;
- накаливания – 8-10;
- люминесцентных – 25-50.
В основном используют первые 2 типа. Устаревшие лампы накаливания неэкономичны, люминесцентные требовательны к условиям эксплуатации.
Таким образом, для чаши площадью 20 кв. м стандартной глубины в среднем потребуются светодиодные фонари общей мощностью 20 Вт либо галогенные на 115 (Вт). В случае использования качественных изделий от популярных брендов этот показатель будет более низким.
LED-источники превосходят галогенные по экономичности и сроку службы. Но они дороги и имеют малый угол рассеивания – 120 градусов.
По назначению
Место установки учитывают при выборе фонаря по классу влагозащиты. Он указывается на втором месте в индексе IP. Первая цифра обозначает класс защиты от попадания твердых частиц
При выборе светильника для бассейна внимание на него не обращают
Необходимый класс влагостойкости фонаря в зависимости от места установки составляет:
- В верхнем положении – IP X4 (защита от брызг).
- В чаше выше зеркала воды – IP X7. Такие приборы рассчитаны на кратковременное погружение. К этому классу относятся LED-ленты в силиконовой заливке.
- Под водой – IP X8.
В стандарте DIN существует 9-й класс. Он введен для оборудования, корпус которого не пропускает воду при высокотемпературной мойке струей под давлением. Установка таких фонарей в бассейне не противоречит требованиям, но является экономически нецелесообразной.
В зависимости от желаемого эффекта
Для утилитарного освещения применяют монохромные точечные приборы. Их преимущество состоит в низкой стоимости и простоте монтажа.
В декоративных системах используют:
- светодиодные ленты и лампы типа RGB (3-цветные);
- оптоволоконные приборы.
Они подключаются к программируемому контроллеру.
Точечные светильники бывают 2 типов:
- встраиваемые;
- накладные.
Первые смотрятся более эффектно, но сложны в монтаже. Потребуется выполнить в стенке углубление или сквозное отверстие.
Бассейн «Скрипка»
Дизайнеры из бюро ландшафтного дизайна Cipriano реализовали уникальный по своим масштабам и зрелищности проект. По просьбе одного коллекционера инструментов, который профессионально играет на скрипке, они создали бассейн в форме скрипки Страдивари. Увеличенная копия является абсолютным повторением работы великого мастера.
Копия повторяет оригинальный инструмент во всех деталях – здесь имеются резонансные отверстия, струнодержатель, подбородник и струны. Пари этом струны, благодаря оригинальной подсветке, эффектно освещают скрипку изнутри в ночное время суток. Удивительно, но дизайнерам удалось даже синхронизировать подсветку струн уникального бассейна со звучащей в определенный момент музыкой.
В качестве основного источника света дизайнеры использовали светодиодное освещение, с помощью которого они создали освещение деталей по всему периметру бассейна. Уникальная подсветка оригинальных карповых прудов, которые по своей форме напоминают смычок инструмента, вносит в общий образ водоема немного загадочности, романтики, таинственности. Теги: дизайн интерьера,дизайн бассейна,освещение бассейна
Виды подсветки
Основными видами подсветки воды в бассейне можно назвать разновидности:
- галогенная;
- люминесцентная;
- светодиодная.
Сетевая работает от сети, как обычные осветительные приборы, но обладает малой мощностью – не более 12 Вт. Светодиодная – автономные светильники, которые легко устанавливаются на любой площади и поверхности.
По яркости и красочности можно выделить 2 стиля:
- классический;
- декоративный.
Первый выполняет обычные функции освещения бассейна, второй придает воде неповторимость, сказочность, уникальность.
Кроме того, подсветка зоны бассейна может быть:
- локальной;
- контурной.
Первая освещает лишь зоны воды и самого бассейна. Вторая охватывает весь домашний водоем.
СОВЕТ! При организации освещения бассейнов нужно обязательно учитывать их тип, потому что от этого напрямую будет зависеть выбор вами осветительных приборов.
Для разных форм освещения используется разное месторасположение светильных приборов, которые могут располагаться над бассейном, на стенках вокруг бассейна, на бортиках чаши. Это возможно, когда бассейн находится в помещении, тогда осветительные приборы монтируются, как и в жилом помещении, только с учетом того, что около бассейна повышенная влажность.
Светильники могут также располагаться и под водой, такое освещение может быть:
- поверхностным;
- внутренним;
- глубинным.
Если осветительные приборы вмонтированы в стенки чаши недалеко от уровня поверхности воды, то они освещают верхние слои и могут называться поверхностными. А так как вода хорошо отражает свет, то данный вид подсветки придает воде неповторимую яркость и необычность. Глубинные и внутренние осветительные приборы монтируются ближе ко дну и также придают воде неповторимость.
ВАЖНО! При выборе подсветки для бассейна важно соблюдать правило — индекс защищенности лампы от влаги должен быть не меньше IP 68.
Декоративный стиль
Для украшения вашего домашнего водоема можно использовать установку декоративных светильников, которые не просто будут подсвечивать воду и зону вокруг бассейна, но и насытят воду необычными красками, а также бликами, мерцанием и прочими изысками. В закрытом бассейне на потолке можно установить мерцающее звездами небо, по краям выложить млечный путь или лунную дорожку. Подсветка для бассейна своими руками в данном случае производится, как в любой квартире или помещении.
Накладные светильники в воде сегодня отличаются огромным разнообразием по цвету и способам мерцания. Поэтому установить их на поверхности чаши в нужной вам композиции не составит труда. И после этого вы увидите, насколько преобразилась водная гладь водоема. Она уже больше походит на сказочный мир с бликами и переливами, а не на воду в бассейне.
Способов поэкспериментировать со светильниками и с местами их установок будет много
Главное соблюдать средства предосторожности. Или сделать внешний тоннель для замены осветительных приборов, или сливать воду при замене каждого светильника, или просто покупать накладные световые приборы
А стиль ночного бассейна придумаете сами – горное озеро, ущелье, пещерный колодец, отражение неба, светящаяся гладь и так далее.
Светодиодная подсветка бассейна
Это интересно
Возводя плавательный бассейн внутри дома или на участке, мы предлагаем нашим клиентам установить систему подводного освещения, и каждый раз сталкиваемся с рядом вопросов, задаваемых ими. В этой статье мы решили разобрать данный круг вопросов и постарались ответить на них.
Зачем мне устанавливать подводное освещение в бассейн?
В первую очередь, подводное освещение позволит Вам насладиться в полной мере купанием в бассейне в темное время суток! Подводное освещение добавить особый шик Вашему бассейну, обеспечит лучшую видимость по периметру бассейна после наступления темноты.
Система подводного освещения монтируется во время установки/строительства бассейна, или она может быть смонтирована позже?
Некоторые аксессуары для бассейна могут быть добавлены позже, но подводное освещение бассейна не предлагает такой гибкости, — ее монтаж производится во время работ по установке/строительству бассейна, так как встраиваются подводные светильники в стенки бассейна или в его дно.
Какое количество источников подводного освещения мне необходимо установить в бассейн?
Это зависит от размера Вашего бассейна, мощности источников света и Ваших личных предпочтений. Как правило, на 10 -15 кубических метро воды устанавливается один источник подводного освещения мощностью 300 ватт (если говорить о галогенных светильниках) или аналогичный по светосиле светодиодный светильник.
Какие существуют варианты подводного освещения?
В качестве источников подводного освещения устанавливают галогенные и, все чаще, светодиодные светильники. Галогенные лампы имеют относительно низкую стоимость по сравнению со светодиодными, но являются более энергозатратным и менее долговечными. Качественные светодиодные светильники отличаются длинной продолжительностью жизни (около 30 тысяч часов), являются энергосберегающими, могут изменять цвета и имеют несколько параметров настройки светового шоу.
Для контурного освещения бассейна, могут использоваться гибкие светильники из оптоволокна. Они имеют длительный срок службы (более 13 тысяч часов), позволяют создавать разноцветные шоу в бассейне и воплотить в жизнь самые смелые дизайнерские решения, однако обладают наименьшей яркостью и являются более дорогостоящей системой освещения бассейна.
Какая конечная стоимость системы освещения бассейна и из чего она складывается?
Конечная стоимость системы освещения бассейна складывается из следующих пунктов:
- Выбор светильников. Стоимость подводных прожекторов существенно разнится в зависимости от производителя (Европа, Китай), материала (пластик или нержавейка). Цена галогенных светильников колеблется от 1000 до 15 000 руб. за шт. Светодиодные светильники стоят в целом дороже и разброс цен на на них еще более значителен — до 50 000 рублей за штуку.
- Надо иметь ввиду, что к стоимости системы подсветки бассейна добавляется цена трансформаторов (от 3000 рублей за 300-ватный трансформатор), проводов, УЗО.
- Количество светильников;
- Монтажные работы, стоимость которых составляет в среднем 12-15 процентов от стоимости устанавливаемого оборудования.
Какое требуется обслуживание для системы подводного освещения бассейна?
Единственное необходимое обслуживание для любого освещения бассейна — это замена ламп. Чтобы заменить лампочку независимо от типа освещения Вам не придется понижать уровень воды в бассейне. Этот процесс занимает десять — пятнадцать минут.
Стоимость ламп следующие: галогенная 300 ватт — 2500 рублей; большой светодиод — 15000 — 40000 рублей; маленький светодиод — от 3000 рублей.*
Безопасно ли подводное освещение бассейна?
Корпуса подводных светильников изготовлены из высококачественного пластика или нержавеющей стали и прочного стекла и работают от низковольтных (12 вольт) трансформаторов, поэтому система подводного освещения бассейна является абсолютно безопасной для человека.
Надеемся, данная статья будет Вам полезна при выборе и установке системы освещения в бассейне. Вы также можете ознакомиться со статьей «Как оборудовать бассейн».
*Указанные цены на товары и услуги являются приблизительными и актуальны на момент написания данной статьи.
Более точную информацию по ассортименту и стоимости освещения для бассейнов Вы можете уточнить у менеджеров БО по телефону: +7 (4852) 599-303
